Снятие мотор-редуктора очистителя ветрового стекла Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Работу проводим при замене мотор-редуктора очистителя ветрового стекла.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

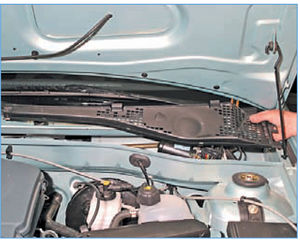

Снимаем уплотнитель с перегородки щитка передка.

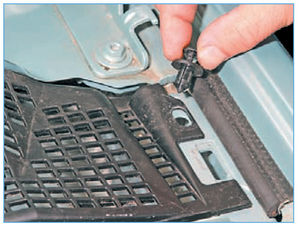

Поддеваем отверткой штифт пистона крепления левой накладки…

…и вынимаем пистон.

Снимаем левую накладку.
При нарушениях в работе очистителя, связанных с состоянием контактов концевого выключателя (см. «Диагностика неисправностей»)…

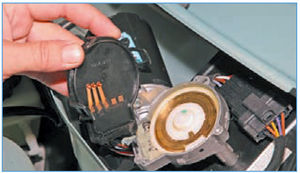

…отжав защелки крышки мотор-редуктора…

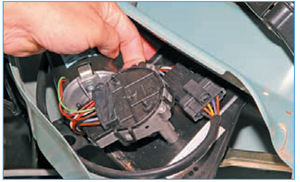

…снимаем крышку.
При необходимости зачищаем и подгибаем контакты концевого выключателя.
Перед снятием мотор-редуктора маркером помечаем положение щеток на ветровом стекле.
Поддев отверткой, снимаем декоративный колпачок, закрывающий гайку крепления рычага стеклоочистителя.

Головкой «на 13» отворачиваем гайку крепления рычага стеклоочистителя.

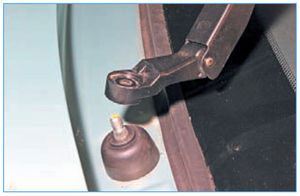

Снимаем с вала мотор-редуктора рычаг со щеткой.

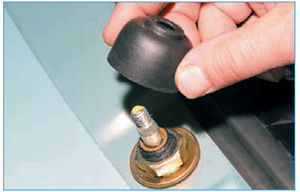

Снимаем с вала декоративный колпак.

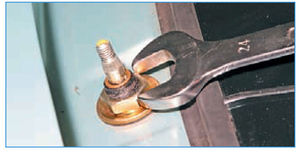

Ключом «на 24» отворачиваем гайку…

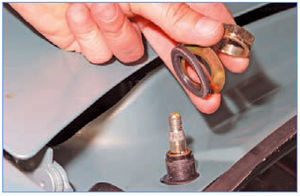

…и снимаем с вала мотор-редуктора гайку, шайбу и уплотнитель.
Аналогичные операции выполняем на другом вале очистителя.
Нажав на фиксатор…

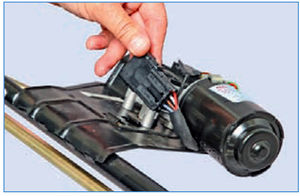

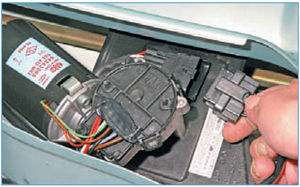

…отсоединяем колодку жгута проводов от колодки проводов мотор-редуктора.

Головкой «на 10» отворачиваем болт крепления кронштейна очистителя.

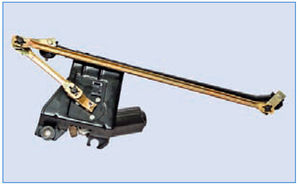

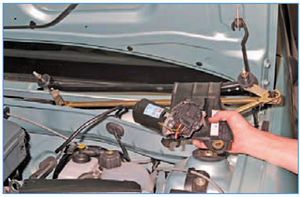

Снимаем очиститель ветрового стекла.

Отжав отверткой фиксатор колодки проводов…

…выводим колодку проводов из направляющих кронштейна.

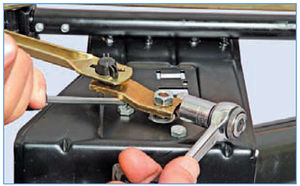

Головкой «на 13» отворачиваем гайку крепления кривошипа очистителя, удерживая кривошип отверткой.

Снимаем кривошип с вала мотор-редуктора.

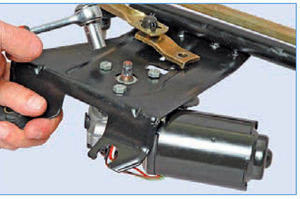

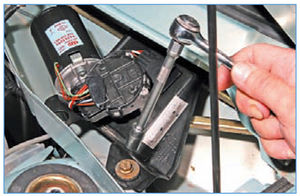

Головкой «на 10» отворачиваем три болта крепления мотор-редуктора к кронштейну очистителя…

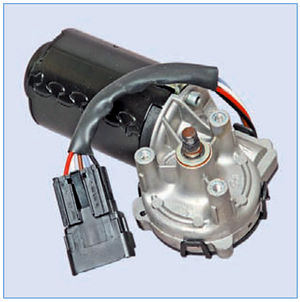

…и снимаем мотор-редуктор.
Устанавливаем мотор-редуктор на кронштейн очистителя в обратной последовательности.
Для установки вала мотор-редуктора очистителя ветрового стекла в исходное положение надеваем клемму провода на «минусовой» вывод аккумуляторной батареи. Затем подсоединяем колодку жгута проводов моторного отсека к мотор-редуктору очистителя и включаем его правым подрулевым переключателем. Выключаем очиститель ветрового стекла и дожидаемся остановки вала электродвигателя мотор-редуктора.
Отсоединяем колодку жгута проводов моторного отсека от мотор-редуктора очистителя.

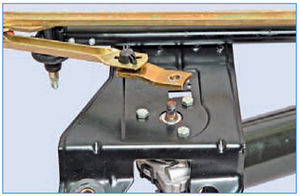

В этом положении вала мотор-редуктора устанавливаем кривошип очистителя так…

…как показано на фото.
Затягиваем гайку крепления кривошипа.
При установке рычагов щеток на валы очистителя следует обратить внимание на их маркировку…

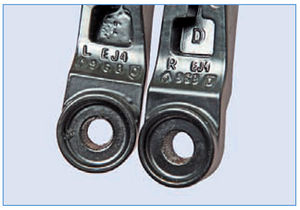

…на правом рычаге — буква «R», на левом — «L».
Дальнейшую установку очистителя ветрового стекла проводим в обратной последовательности.
