Снятие наливной трубы с гравитационным клапаном Chevrolet Niva

Инструменты:

• Отвёртка плоская
  Отвёртка крестовая
• Ключ на 10

Расходники:

• Пластичная смазка

При выполнении этой операции в наливной трубе не должно находиться топливо — бак не должен быть заправлен полностью.

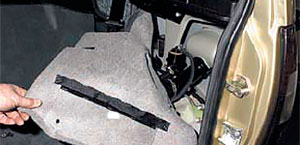

1. Поддеваем отверткой два пистона крепления обивки правой боковины багажного отделения и вынимаем пистоны.

2. Для доступа к наливной трубе и гравитационному клапану отгибаем обивку боковины.

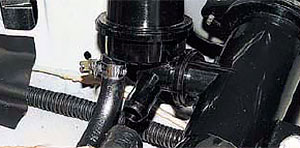

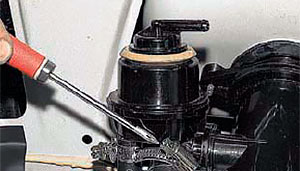

3. Крестообразной отверткой ослабляем хомут крепления шланга, ведущего к адсорберу.

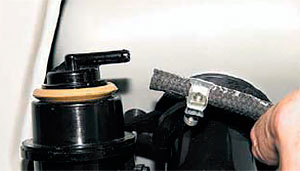

4. Снимаем шланг с патрубка клапана.

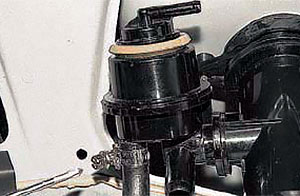

5. Ослабляем хомут крепления шланга к наливной трубе.

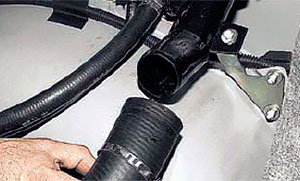

6. Снимаем шланг с трубы.

7. Ослабляем хомут крепления шланга вентиляции топливного бака к патрубку гравитационного клапана.

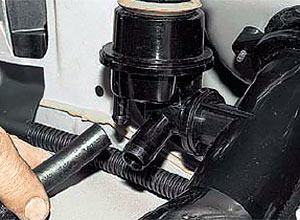

8. Снимаем шланг.

8. Ослабляем хомут крепления шланга слива топлива к патрубку гравитационного клапана.

9. Снимаем шланг с патрубка.

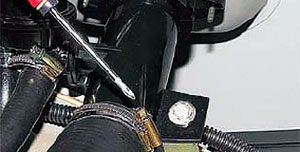

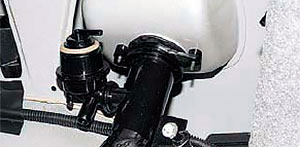

10. Ключом «на 10» отворачиваем болт крепления наливной трубы к кронштейну на брызговике.

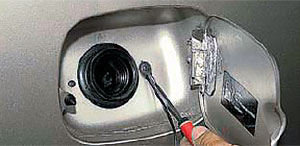

11. Открыв крышку лючка, отворачиваем пробку заливной горловины топливного бака.

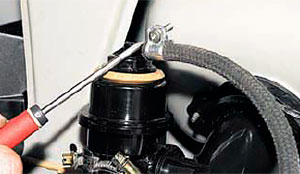

12. Крестообразной отверткой отворачиваем два самореза крепления наливной трубы к кузову.

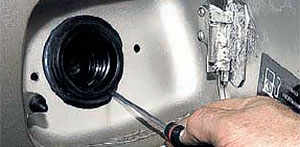

13. Отверткой сдвигаем внутрь резиновый уплотнитель трубы.

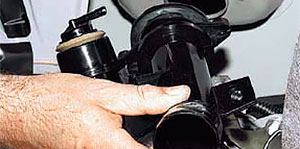

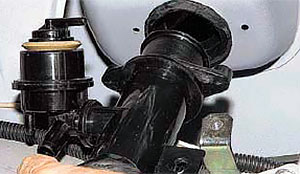

14. Вынимаем в багажное отделение наливную трубу с гравитационным клапаном.

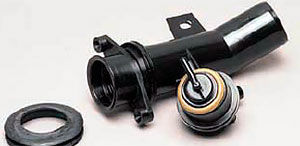

15. Снимаем уплотнитель с горловины наливной трубы.

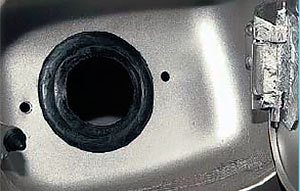

16. Перед сборкой узла устанавливаем уплотнитель в отверстие кузова.

17. Для облегчения монтажа наносим на горловину пластичную смазку и устанавливаем наливную трубу с гравитационным клапаном.

18. Дальнейшую сборку проводим в обратной последовательности.
