Снятие наружного наконечника рулевой тяги Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Домкрат
  • Подставка регулируемая
  • Балонный ключ
  • Плоскогубцы
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Монтажная лопатка или стойка
  • Молоток большой
  • Отвертка плоская большая
  • Маркер

Детали и расходники:

  • Пластичная смазка

Примечания:

Наружный наконечник рулевой тяги снимайте для замены при выходе из строя его шарового шарнира или повреждении чехла шарнира.

Снятие наружного наконечника рулевой тяги

1. Снимите переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно зафиксируйте автомобиль на регулируемой подставке.

Подъем с помощью домкрата Лада Гранта (ВАЗ 2190)

2. Поверните рулевое колесо до упора в сторону, противоположную снимаемому наконечнику.

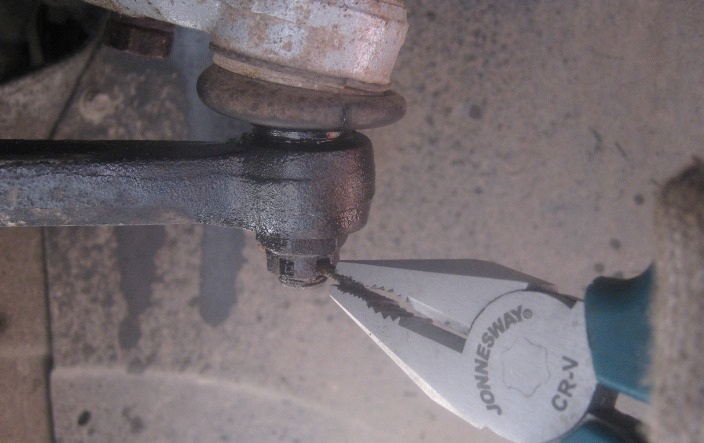

3. Плоскогубцами разогните и выньте шплинт гайки крепления пальца рулевой тяги.

Снятие шплинта гайки наконечника рулевой тяги Лада Гранта (ВАЗ 2190)

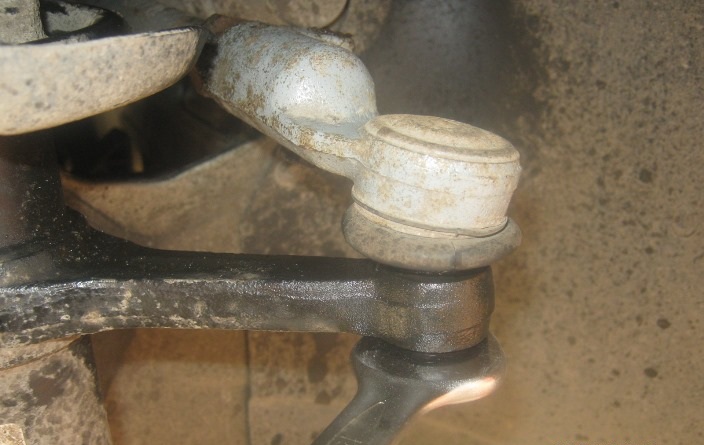

4. Накидным ключом на 19 мм отверните не полностью гайку крепления шарового пальца наружного наконечника рулевой тяги.

Откручивание гайки крепления шарового пальца наконечника рулевой тяги Лада Гранта (ВАЗ 2190)

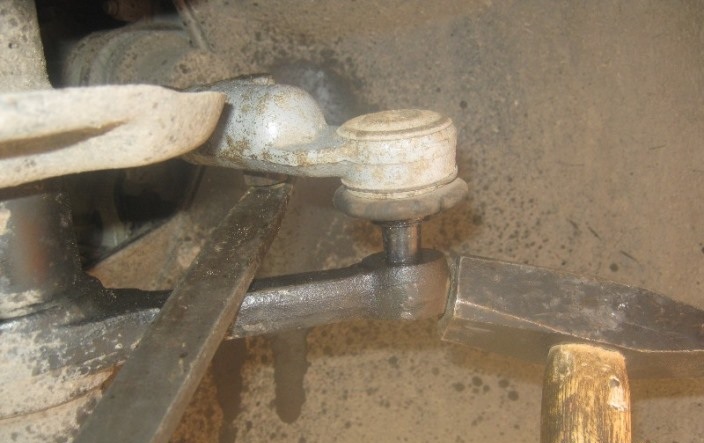

5. Съемником выпрессуйте палец из поворотного рычага, а при отсутствии съемника выпрессовать палец можно двумя способами: 1) вставьте монтажную лопатку между поворотным рычагом и наружным наконечником, отожмите наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессуйте палец шарового шарнира из рычага;

Выпрессовка пальца из поворотного рычага Лада Гранта (ВАЗ 2190)

Снятие пальца из поворотного рычага Лада Гранта (ВАЗ 2190)

2) подставьте под палец шарового шарнира стойку, опустите автомобиль на стойку и, нанося удары молотком по торцу поворотного рычага, выпрессуйте палец.

Выпрессовка с помощью стойки пальца из поворотного рычага Лада Гранта (ВАЗ 2190)

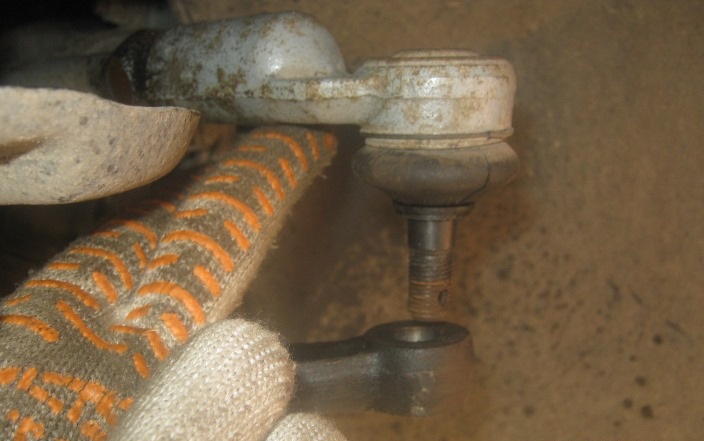

6. Отверните гайку крепления шарового пальца и выведите палец из отверстия рычага.

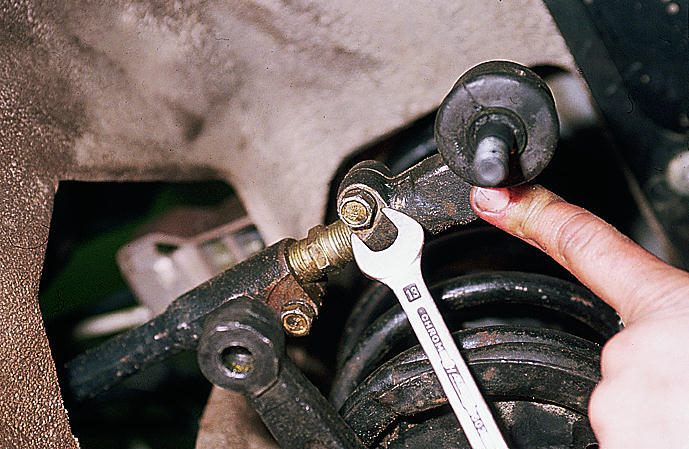

7. Ключом на 13 мм ослабьте затяжку стяжного болта клеммного соединения наружного наконечника.

Снятие болта клеммного соединения наружного наконечника рулевой тяги Лада Гранта (ВАЗ 2190)

8. Отверткой разожмите паз клеммного соединения наконечника.

Разжимание паза клеммного соединения наконечника рулевой тяги Лада Гранта (ВАЗ 2190)

Примечание:

Перед снятием наружного наконечника маркером пометьте его положение относительно регулировочной тяги или подсчитайте количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке нового наружного наконечника длина рулевой тяги осталась прежней, что позволит приблизительно сохранить угол схождения колеса.

9. Удерживая ключом на 19 мм за шестигранник регулировочную тягу, отверните  наружный наконечник, вращая его по часовой стрелке (левая резьба) и снимите его.

Отворачивание наружного наконечника рулевой тяги Лада Гранта (ВАЗ 2190)

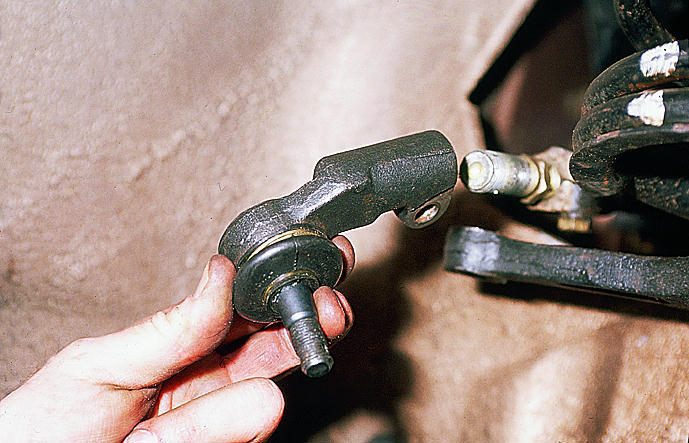

Снятый наконечник рулевой тяги Лада Гранта (ВАЗ 2190)

Примечание:

При этом сохраните положение регулировочной тяги во внутреннем наконечнике рулевой тяги.

10. Наружные наконечники обеих тяг снимите аналогично.

Примечание:

Наружные наконечники правой и левой рулевых тяг не взаимозаменяемы.

Снятие чехла шарового шарнира

1. Подденьте отверткой и снимите пружинное кольцо чехла.

Снятие отверткой пружинного кольца чехла шарового шарнира Лада Гранта (ВАЗ 2190)

Снятие пружинного кольца чехла шарового шарнира Лада Гранта (ВАЗ 2190)

2. Снимите чехол с уплотнительным кольцом.

Снятие чехла с кольцом из шарового шарнира Лада Гранта (ВАЗ 2190)

Примечание:

Перед установкой чехла смажьте шаровой палец пластичной смазкой и закладите смазку в чехол.

3. Установите наружный наконечник рулевой тяги в обратной последовательности.

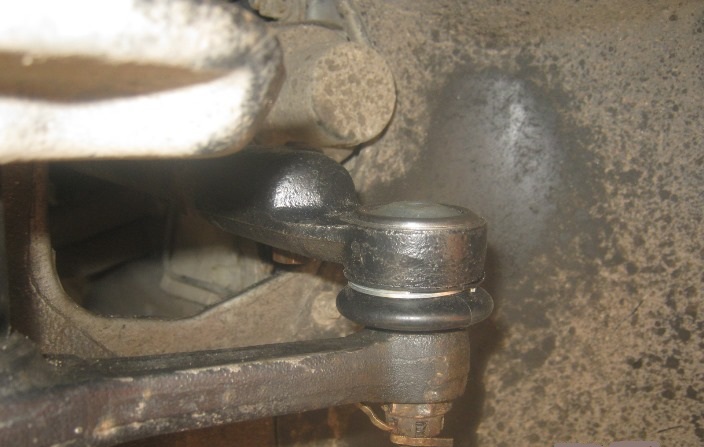

Установка наружного наконечника рулевой тяги Лада Гранта (ВАЗ 2190)

Примечание:

Наверните наконечник на регулировочную тягу до помеченного положения, или считая число оборотов, определенное при снятии наконечника.

4. Затяните стяжной болт клеммного соединения наружного наконечника предписанным моментом.

5. После установки наконечника рулевой тяги проверьте (при необходимости) отрегулируйте схождение колес на специальном стенде – на станции технического обслуживания.

В статье не хватает:

  • Фото деталей и расходников
  • Качественных фото ремонта
