Снятие панели приборов на Renault Duster

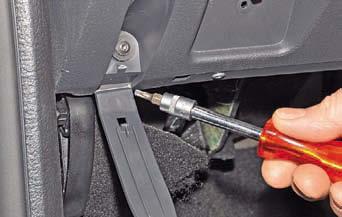

Ключом Torx T-20 отворачиваем с каждой стороны по одному винту нижнего крепления консоли панели приборов к кузову.

Снимаем накладку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов).
Снимаем головное устройство системы звуковоспроизведения (см. Снятие головного устройства системы звуковоспроизведения).
Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием и проталкиваем блок внутрь панели приборов (см. Снятие блока управления отоплением, вентиляцией и кондиционированием).

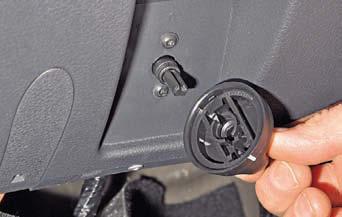

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

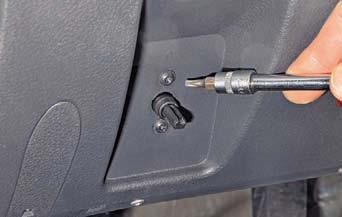

Ключом Torx T-20 отворачиваем два самореза крепления регулятора направления пучков света фар и проталкиваем регулятор внутрь панели приборов.

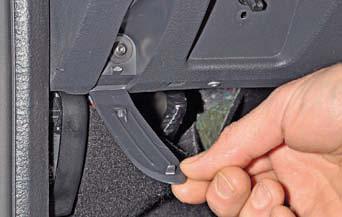

Поддев отверткой, откидываем заглушку винта бокового нижнего крепления панели приборов.

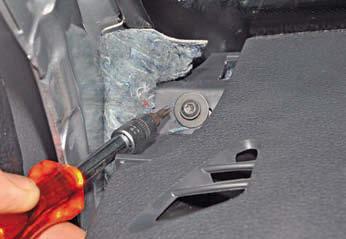

Ключом Torx T-20 отворачиваем винт бокового крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом Torx T-20 отворачиваем два самореза крепления панели приборов над рулевой колонкой.

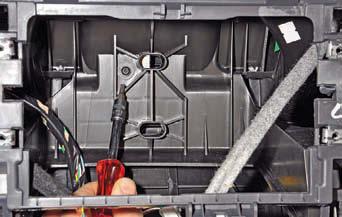

В нише для головного устройства системы звуковоспроизведения ключом Torx T-20 отворачиваем винт центрального крепления панели приборов.

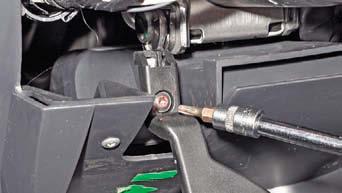

Ключом Torx T-20 отворачиваем винт крепления ручки рычага фиксации рулевой колонки.

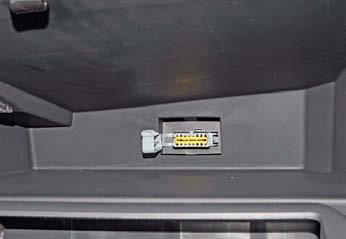

Открыв вещевой ящик, снимаем защитную крышку с колодки диагностики.

Нажав на фиксатор, проталкиваем колодку диагностики внутрь панели приборов.

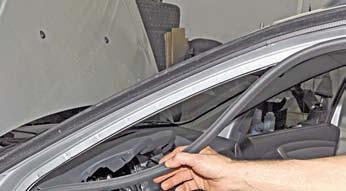

Снимаем уплотнитель двери водителя с отбортовки кузова в зоне передней стойки и панели приборов.
Аналогично снимаем уплотнитель двери переднего пассажира.

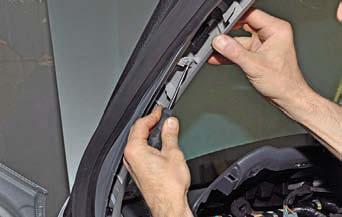

Преодолевая сопротивление пластмассовых защелок, отжимаем обивку левой передней стойки.

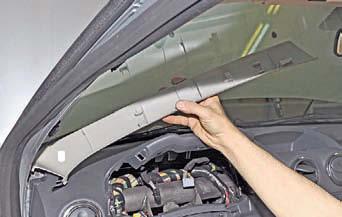

Выводим нижние фиксаторы из отверстий в панели приборов и снимаем обивку левой передней стойки.
Аналогично снимаем обивку правой передней стойки.

Ключом Torx T-20 отворачиваем винт верхнего бокового крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

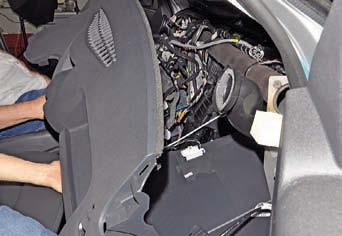

Отводим панель приборов от поперечной балки.

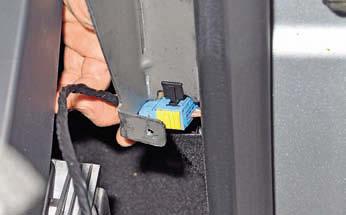

Выводим колодки жгута проводов из отверстия поперечной балки панели приборов в районе А (правая нижняя сторона панели).

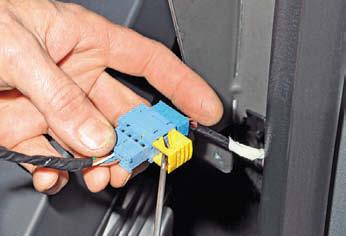

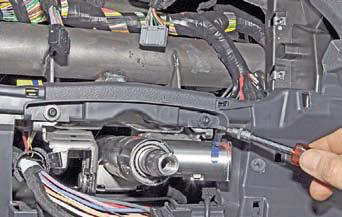

Отверткой сдвигаем фиксатор колодок.

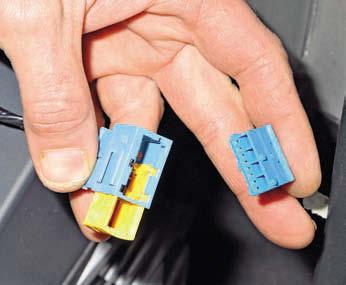

Разъединяем их.

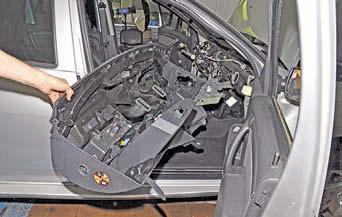

Вынимаем панель приборов из салона автомобиля.

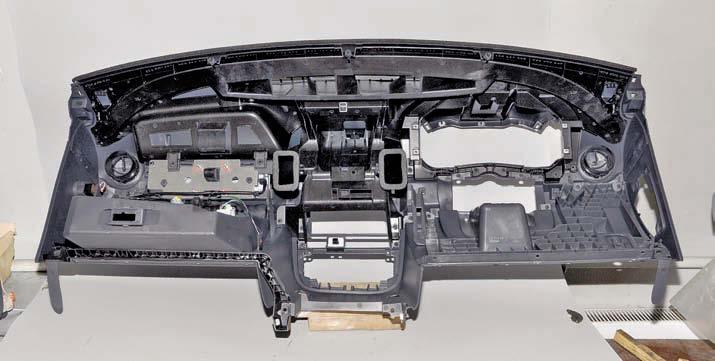

Панель приборов (внутренняя сторона).

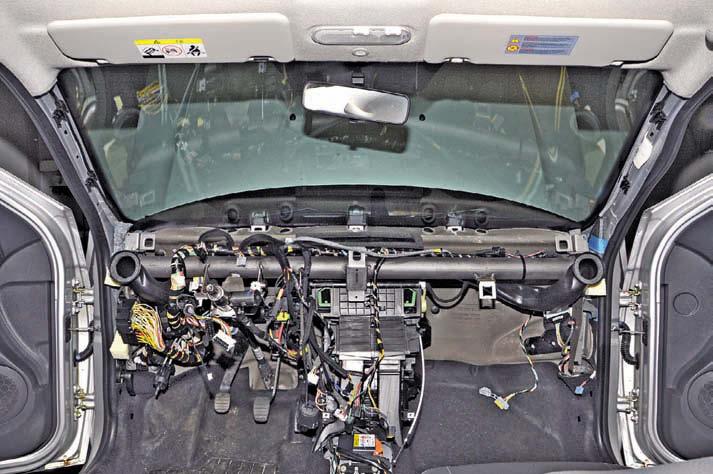

Вид на переднюю часть салона автомобиля при снятой панели приборов

Устанавливаем панель приборов в обратной последовательности.
