Снятие педали сцепления и замена ее втулок на автомобиле Лада Гранта ВАЗ 2190

Инструмент:

Детали и расходники:

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

Размещение гайки крепления кронштейна оболочки троса к кронштейну педального узла Лада Гранта (ВАЗ 2190)

2. Снимите упор оболочки троса сцепления со шпильки.

3. Отверткой, либо плоскогубцами подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

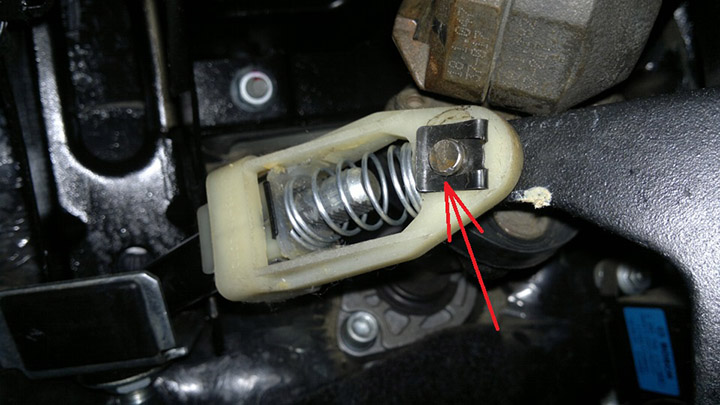

Пружинную скоба на проточке пальца педали сцепления ВАЗ 2190 2191 Lada Granta

4. Извлеките ось и снимите педаль сцепления.

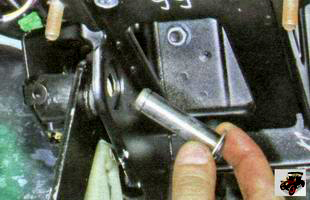

Извлечение оси педали сцепления ВАЗ 2190 2191 Lada Granta

Снятая педаль сцепления ВАЗ 2190 2191 Lada Granta

5. Снимите с педали сцепления правую и левую втулки оси педали и втулку наконечника троса сцепления.

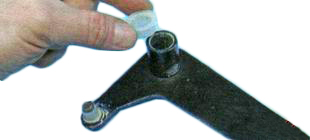

Вытягивание втулки из педали сцепления ВАЗ 2190 2191 Lada Granta

7. Установите новые втулки в педаль сцепления и педаль сцепления в кронштейн в порядке, обратном снятию.

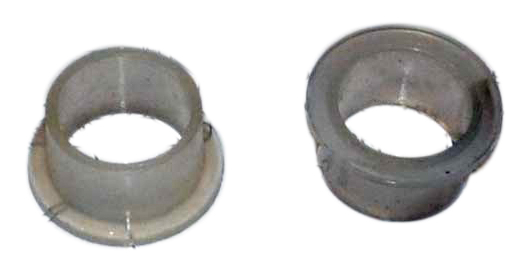

Втулки для педали сцепления ВАЗ 2190 2191 Lada Granta

8. Установите на автомобиль Лада Гранта ВАЗ 2190 все детали в порядке, обратном снятию.
