Снятие, проверка и установка форсунок Chery Tiggo

Инструменты:

Пассатижи
Автотестер

Автотестер Chery Tiggo

Детали и расходники:

Форсунки
Уплотнительные кольца форсунок
Растворитель
Очиститель карбюратора
Моторное масло

Признаки неисправности форсунок:

1 – затрудненный пуск двигателя;

2 – неустойчивая работа двигателя;

3 – двигатель глохнет на холостом ходу;

4 – повышенная частота вращения коленчатого вала на холостом ходу;

5 – двигатель не развивает полной мощности, недостаточная приемистость двигателя;

6 – рывки и провалы в работе двигателя при движении автомобиля;

7 – повышенный расход топлива;

8 – повышенное содержание СО и СН в отработавших газах;

9 – калильное зажигание из-за негерметичности форсунок.

Снятие, проверка и установка форсунок Чери Тигго Т11

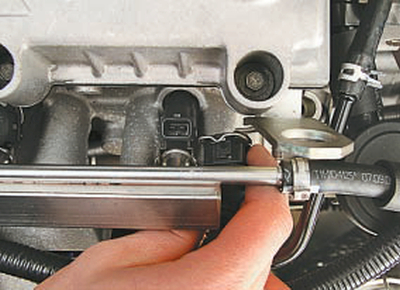

1. Предварительно проверьте исправность обмоток форсунок. Для этого отсоедините от форсунок колодки жгутов проводов, нажав на пружинные фиксаторы.

Отсоединяем от форсунок колодки жгутов проводов Chery Tiggo

2. Проверьте сопротивление обмотки форсунки. У исправной форсунки оно должно быть 11–13 Ом. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодна.

Примечание:

Проверку форсунок по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания: такая проверка непосредственно на автомобиле очень пожароопасна.

3. Снимите топливную рампу (см. Снятие и установка топливной рампы).

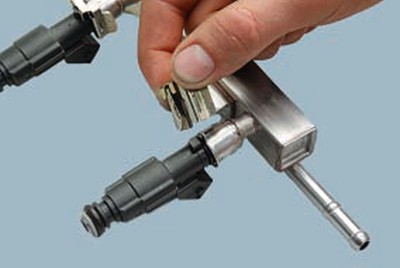

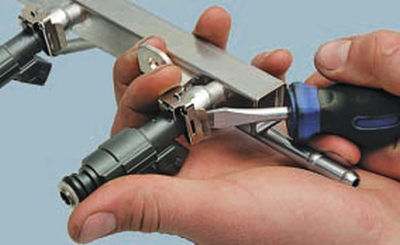

4. Подденьте фиксатор форсунки.

Поддеваем фиксатор форсунки Chery Tiggo

5. Снимите его с топливной рампы.

Снимаем его с топливной рампы Chery Tiggo

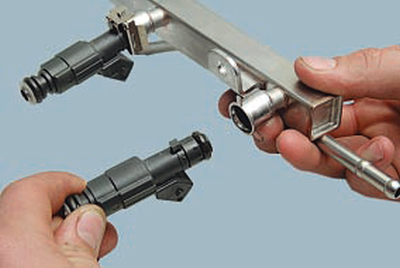

6. Извлеките хвостовик форсунки из отверстия рампы. Аналогично снимите остальные форсунки.

Извлекаем хвостовик форсунки Chery Tiggo

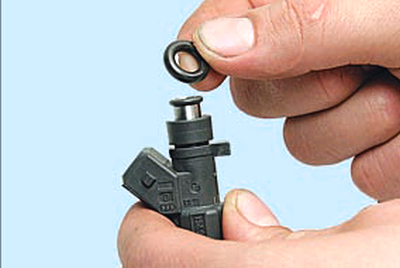

7. При каждом снятии форсунок обязательно заменяйте на них уплотнительные кольца со стороны топливной рампы и со стороны распылителя.

Снимаем уплотнительные кольца форсунок Chery Tiggo

8. Если устанавливаете прежние форсунки, аккуратно промойте их растворителем или очистителем карбюратора.

Предупреждение:

Не допускается промывка форсунок окунанием в моющий состав, так как в этом случае будет повреждена их электрическая часть.

9. Установите форсунки в порядке, обратном снятию. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом.

10. Установив форсунки в топливную рампу, а рампу на впускную трубу и подсоединив трубопроводы к рампе, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.
