Снятие радиатора Kalina

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ рожковый 13 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Широкая емкость 6 литров

Детали и расходники:

  • Охлаждающая жидкость
  • Ветошь

1. На холодном двигателе сливаем охлаждающую жидкость из радиато­ра, как описано здесь.
Снимаем электровентилятор, как описано здесь

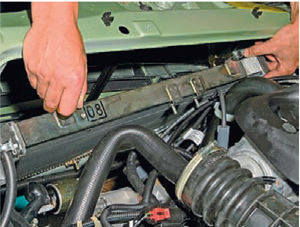

Крестообразной отверткой ослаб­ляем хомуты крепления отводя­щего и подводящего шлангов ра­диатора.

Ослабляем хомуты на шлангах подвода и отвода охлаждающей жидкости Lada Kalina

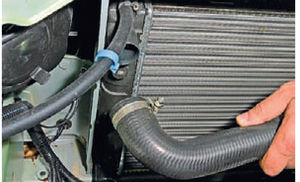

2. Снимаем подводящий и отводящий шланги с патрубков радиатора.

Снимаем подводящий и отводящий шланги с патрубков на радиаторе Lada Kalina

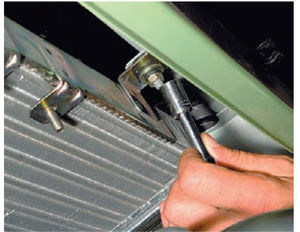

3. Головкой «на 10» отворачиваем гайку правого крепления радиа­тора к верхней поперечине рам­ки радиатора.
Аналогично отворачиваем гайку ле­вого крепления радиатора к верхней поперечине рамки радиатора (на фото гайка не видна).

Гайка правого крепления радиатора Lada Kalina

4. Приподнимаем радиатор, выводя штыри его нижнего крепления из резиновых подушек, и смещаем влево, для того чтобы он вышел из-за генератора.

Приподнимая смещаем радиатор влево Lada Kalina

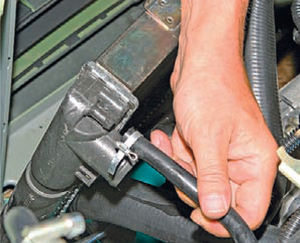

5. Наклонив радиа­тор к двигателю шлицевой отверткой ослабляем ленточный хомут крепления пароотводящего шланга.

Ослабляем хомут пароотводящего шланга радиатора Lada Kalina

6. Снимаем шланг со штуцера радиатора.

Снимаем пароотводящий шланг Lada Kalina

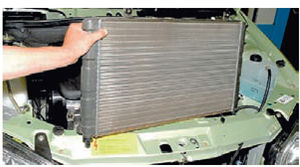

7. Вынимаем радиатор.

Полностью вынимаем радиатор из моторного отсека Lada Kalina

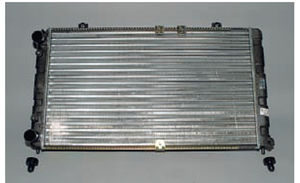

8. Радиатор с резиновыми подушка­ми нижнего крепления.

Внешний вид радиатора с резиновыми подушками нижнего крепления Lada Kalina

9. Устанавливаем радиатор в обратной последовательности.

Примечания:

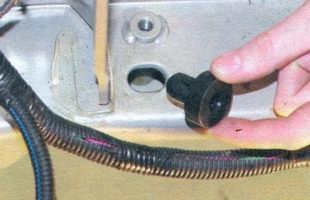

Если резиновые подушки снялись вместе с радиатором, то при его установке сначала вставляем подуш­ки в отверстия нижней поперечины рамки радиатора. Порванные или потерявшие упругость подушки сле­дует заменить новыми.
Ленточный хомут пароотводящего шланга заменяем червячным.

Вставляем резиновую подушку в нижнюю поперечину рамки радиатора Lada Kalina

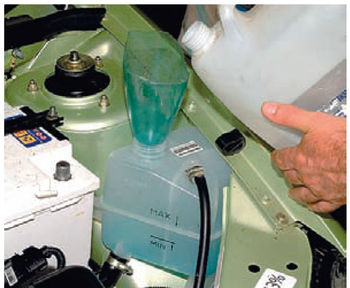

10. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы, как описано здесь

Заливаем охлаждающую жидкость Lada Kalina

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
