Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Отвертка плоская средняя 1 шт.
Динамометрический ключ 1 шт.
Пассатижи 1 шт.
Отвертка крестовая средняя 1 шт.
Ключ трещоточный 1 шт.
Торцевая головка 10 мм 1 шт.
Детали и расходники:
Ветошь 1 шт.
Тканевые перчатки 1 шт.
Воронка 1 шт.
Радиатор охлаждения двигателя 214108H800 1 шт.
Резиновая прокладка сливного болта 1 шт.
Верхние опоры радиатора (резинки) 21506-4M400 1 шт.
Пустая тара емкостью около 8 л 1 шт.

Примечание:

Радиатор охлаждения Ниссан Х-Трейл подлежит замене при обнаружении в нем течи антифриза.

Радиатор охлаждения снимайте только на холодном двигателе.

Перед тем, как снять радиатор охлаждения Ниссан Х-Трейл, сначала нужно будет снять вентилятор охлаждения, воздуховод и слить охлаждающую жидкость.

Слив охлаждающей жидкости на Ниссан Х-Трейл

1. Установите автомобиль на эстакаду или другое возвышение.

Замена охлаждающей жидкости Ниссан Х-Трейл

2. Поднимите крышку капота и зафиксируйте ее упором.

Замена охлаждающей жидкости Ниссан Х-Трейл

3. Чтобы сбросить давление в системе охлаждения, медленно поверните крышку радиатора против часовой стрелки.

Замена охлаждающей жидкости Ниссан Х-Трейл

4. Снимите крышку.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

5. Открутите и снимите крышку расширительного бачка.

Замена охлаждающей жидкости Ниссан Х-Трейл

6. Спуститесь под автомобиль. Плоской отверткой вытяните пистоны и снимите защиту.

Замена охлаждающей жидкости Ниссан Х-Трейл

7. Подставьте емкость под кран сливного отверстия радиатора охлаждения Ниссан Х-Трейл.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

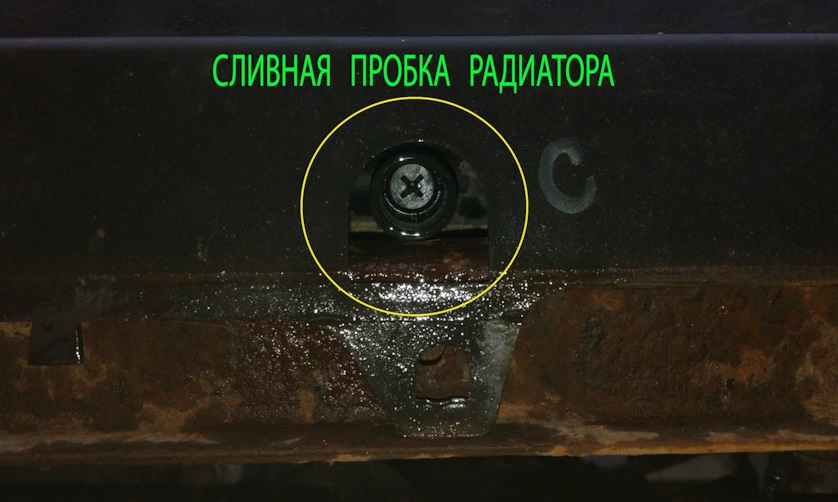

8. Крестовой отверткой выверните сливной болт на радиаторе.

Замена охлаждающей жидкости Ниссан Х-Трейл

9. Дождитесь полного слива антифриза.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

10. Замените резиновую прокладку на сливном болте и заверните болт обратно.

Замена охлаждающей жидкости Ниссан Х-Трейл

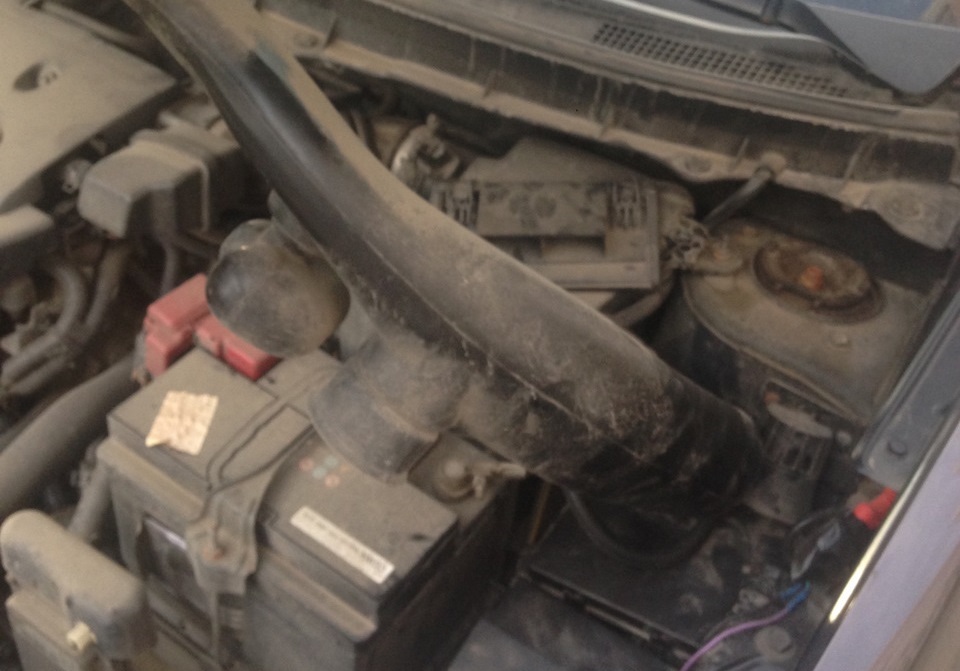

Снятие воздуховода Ниссан Х-Трейл

1. Подденьте плоской отверткой фиксаторы 3-х держателей воздуховода.

Снятие воздуховода на Ниссан Х-Трейл

2. Снимите заглушку с двумя держателями, и вытяните 3-й фиксатор.

Снятие воздуховода на Ниссан Х-Трейл

3. Выведите нижний патрубок воздуховода из зацепления с воздуховодом нижнего ресивера, и задний патрубок из зацепления с корпусом воздушного фильтра.

Снятие воздуховода на Ниссан Х-Трейл

4. Потяните воздуховод вверх, на себя и снимите.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

Снятие вентилятора радиатора охлаждения Ниссан Х-Трейл

1. Сожмите пассатижами пружинный хомут и отсоедините от радиатора охлаждения верхний шланг.

Снятие вентилятора радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

2. Таким самым способом отсоедините от заливной горловины радиатора шланг расширительного бачка.

Снятие вентилятора радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

3. Нажмите на фиксаторы и отсоедините от вентиляторов 2 колодки проводов.

Снятие вентилятора радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

4. Отсоедините от вентилятора радиатора охлаждения Ниссан Х-Трейл жгут проводов и шланг расширительного бачка.

Снятие вентилятора радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

5. Торцевым ключом на 10 мм выверните 2 болта крепления электровентилятора.

Снятие вентилятора радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

6. Снимите вентилятор в сборе с кожухом.

Снятие вентилятора радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

Снятие радиатора охлаждения Ниссан Х-Трейл

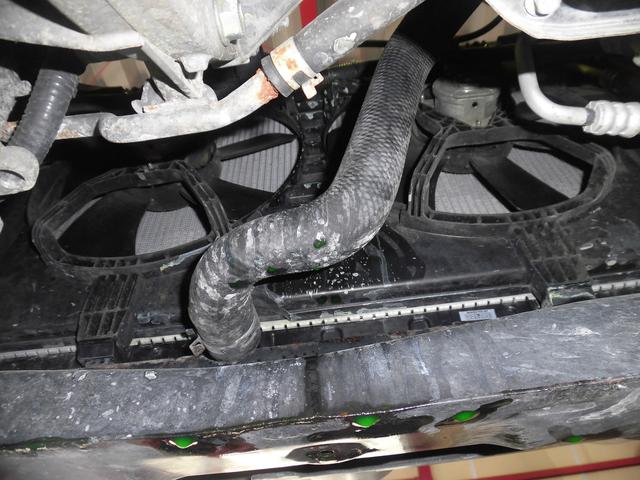

1. Отсоедините от радиатора охлаждения нижний шланг.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

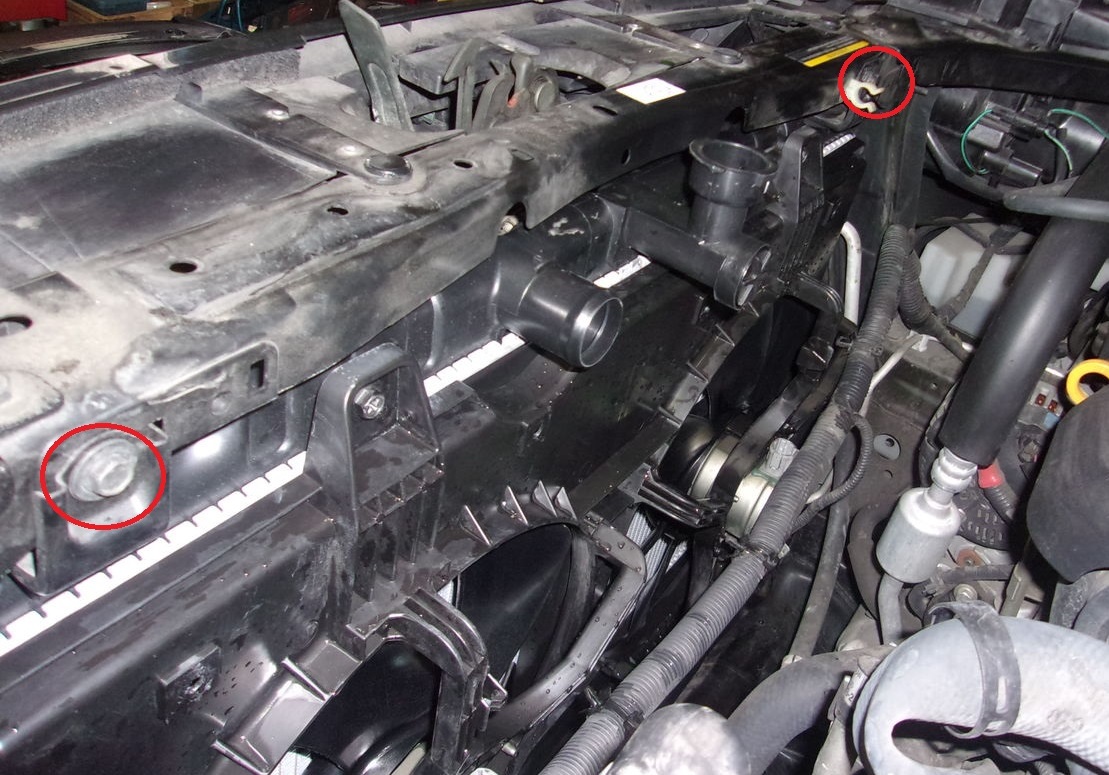

2. Торцевым ключом на 10 мм выверните болты крепления кронштейнов радиатора охлаждения Ниссан Х-Трейл.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

3. Снимите кронштейны.

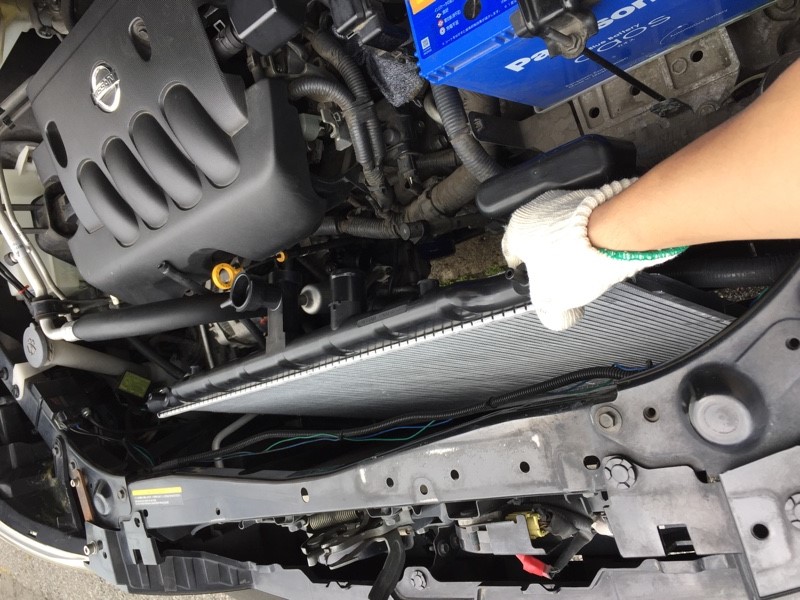

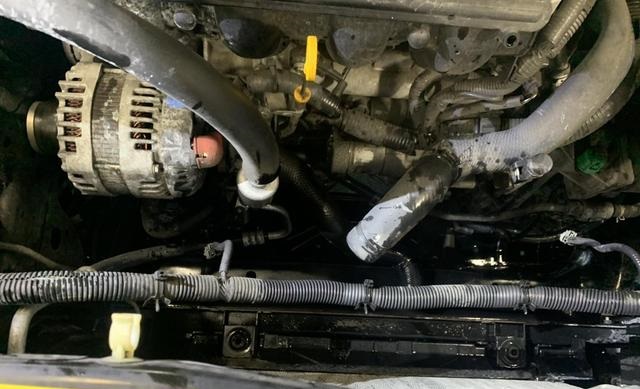

4. Потяните радиатор охлаждения Ниссан Х-Трейл вверх и извлеките из моторного отсека.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

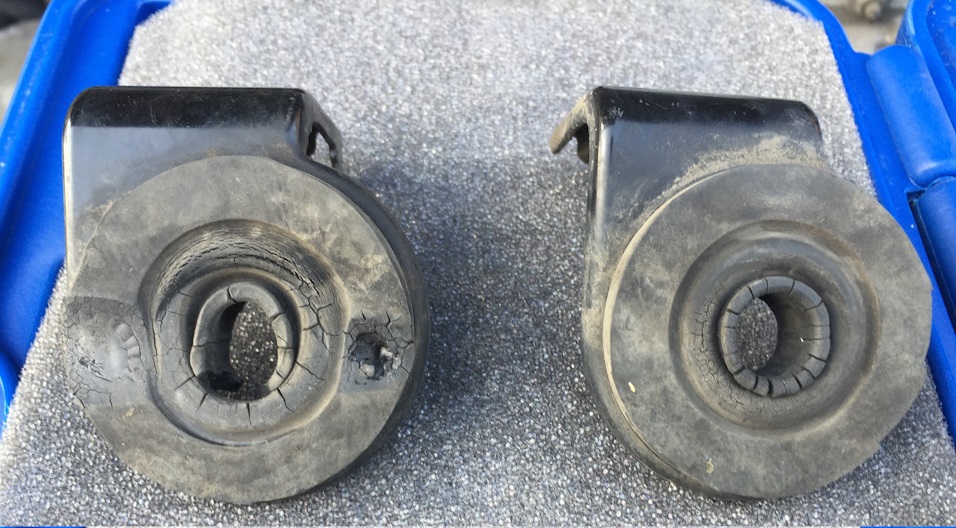

5. Проверьте состояние резиновых опор радиатора.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

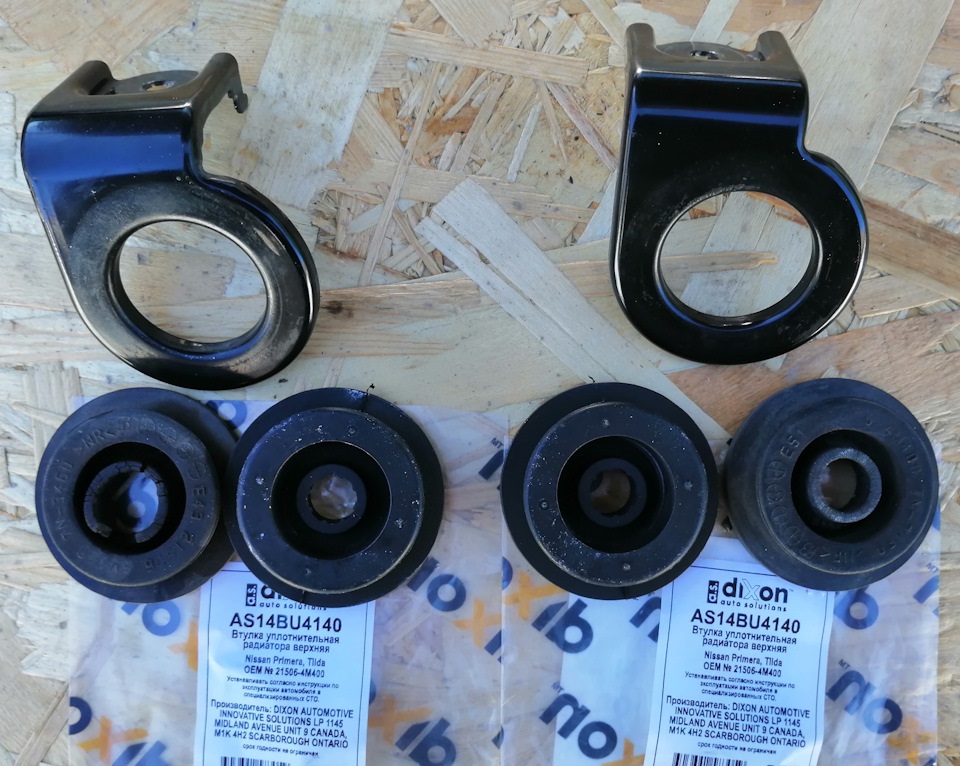

6. Потрескавшиеся и затвердевшие опоры замените на новые.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

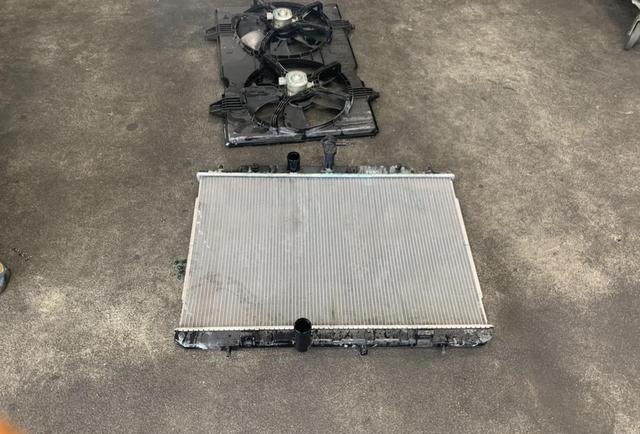

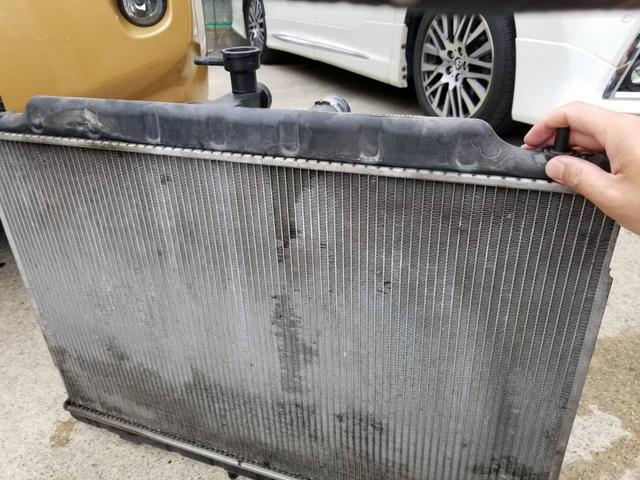

7. Проверьте состояние снятого радиатора охлаждения двигателя Ниссан Х-Трейл. При необходимости, промойте и продуйте его от загрязнений.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

8. Если радиатор охлаждения неисправен, замените его на новый.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

9. Установите вентилятор и радиатор охлаждения Ниссан Х-Трейл в порядке, обратном снятию.

Снятие радиатора охлаждения Ниссан Х-Трейл 2007 - 2014

10. Установите воздуховод в порядке, обратном снятию.

Снятие воздуховода на Ниссан Х-Трейл

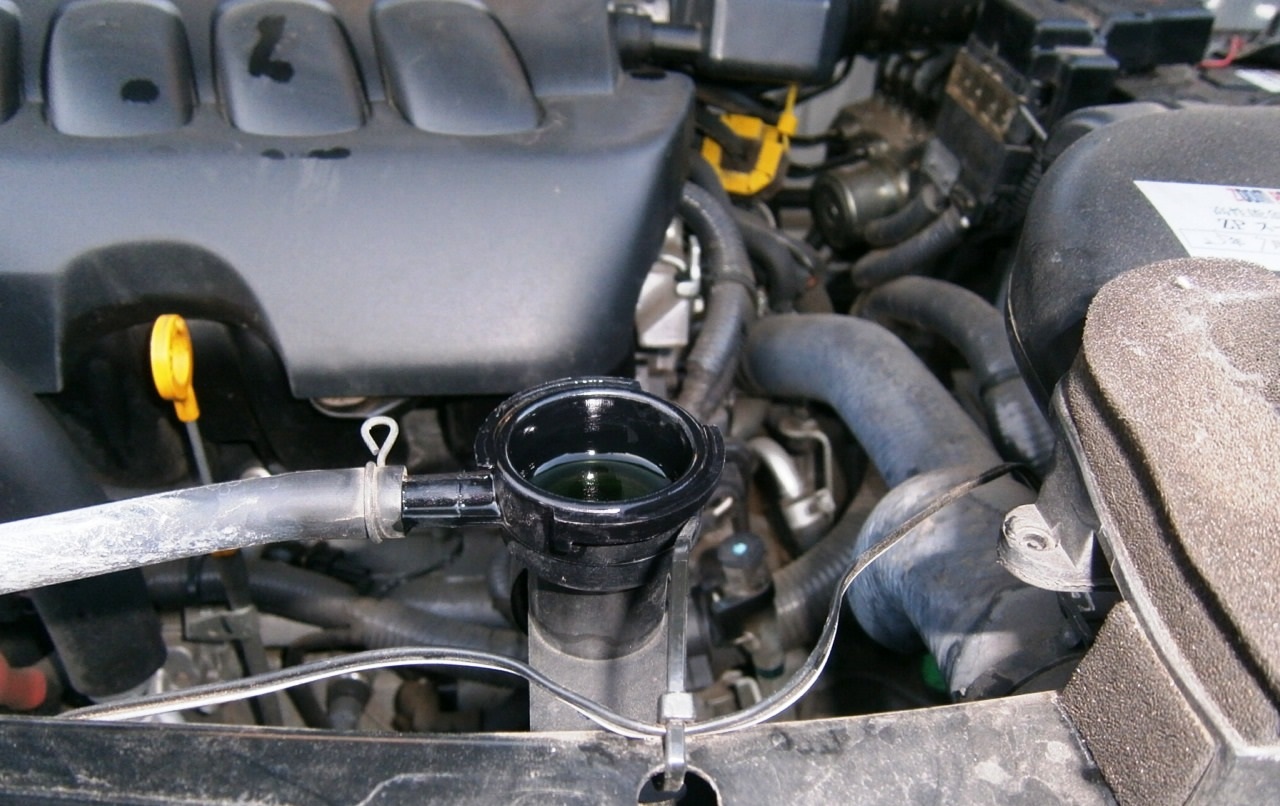

11. Заполните систему охлаждения двигателя, медленно заливая охлаждающую жидкость в радиатор до уровня пароотводной трубки.

Замена охлаждающей жидкости Ниссан Х-Трейл

Примечание:

Чтобы не образовались воздушные пробки, заливать антифриз в радиатор Ниссан Х-Трейл следует очень медленно (скорость залива не должна превышать 2 литра в минуту).

12. Плотно закройте крышку горловины радиатора.

Замена охлаждающей жидкости Ниссан Х-Трейл

Примечание:

При работающем двигателе система охлаждения находится под давлением, по­этому из-под слабо завернутой пробки может потечь охлаждающая жидкость либо пробку может сорвать.

13. Долейте антифриз в расширительный бачок до метки «MAX».

Замена охлаждающей жидкости Ниссан Х-Трейл

Примечание:

Не наливайте жидкость в бачок выше отметки МАХ, так как при работе двигателя ее объем увеличиться.

14. Плотно заверните крышку бачка. Если антифриз пролился на провода, окрашенные или пластмассовые детали кузова, сразу же протрите их чистой ветошью.

Замена охлаждающей жидкости Ниссан Х-Трейл

15. Прогрейте двигатель до рабочей температуры (электровениляторы должны включиться не менее 2-х раз) и остановите. Когда двигатель остынет, проверьте уровень антифриза в расширительном бачке. При необходимости, доведите его до нормы.

Объем жидкости в системе охлаждения Ниссан Х-Трейл (л)

Замена охлаждающей жидкости Ниссан Х-Трейл
