Инструмент:
- Выколотка
- Динамометрический ключ
- Стопорный инструмент
Детали и расходники:
- MoS2-смазка, например, MOLYKOTE BR 2
Снятие
1. Снимите РКПП.

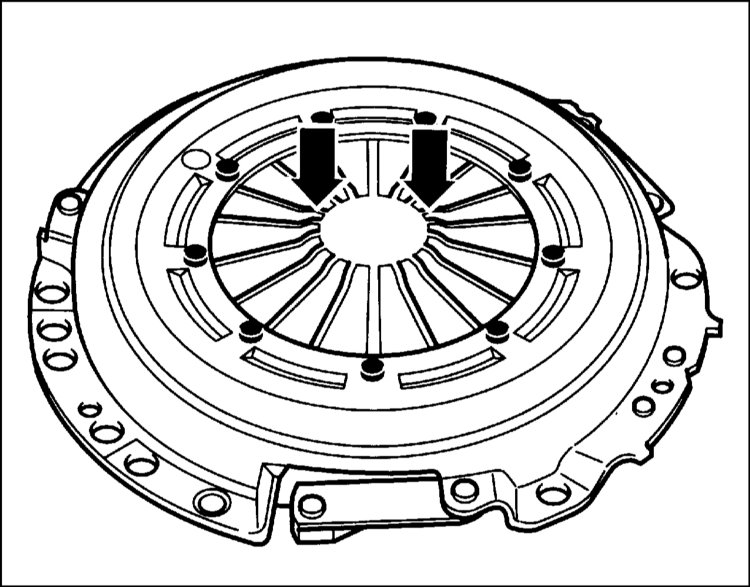

2. Отверните винты Torx крепления корзины сцепления (стрелки на иллюстрации) один за другим на 1 – 1Ѕ оборота так, чтобы разгрузить диск. Чтобы исключить вращение маховика при отворачивании винтов, удерживайте его отвёрткой или фиксатором. СТО для этой цели применяют специальный инструмент (1).
Примечания:
Если винты Torx отворачиваются неравномерно, это может привести к повреждению диафрагменных пружин.
3. Затем отверните винты крепления полностью.
Примечания:
Запомните или запишите положение ведомого диска сцепления, чтобы при сборке установить его в прежнее положение.
4. Выньте корзину и ведомый диск сцепления.
Примечания:
Не допускайте падения дисков при снятии, т.к. в противном случае после установки могут возникнуть проблемы в работе сцепления.
Проверка
1. Проверьте нажимной диск на наличие мест перегрева и канавок, при необходимости замените.
2. Проверьте износ язычков диафрагменных пружин и их высоту, при необходимости осторожно подогните концы пружин.
Примечания:
Износ пружин не должен превышать 0.3 мм.
3. Проверьте соединения нажимного диска и корзины на наличие трещин, а заклёпочные соединения на прочность. Корзину с повреждёнными или слабыми заклёпочными соединениями замените.
4. Перед установкой нового сцепления удалите с фрикционных поверхностей растворителем защитное покрытие нового сцепления. Затем зачистите грубой наждачной бумагой фрикционные поверхности ведомого и нажимного дисков.
5. Замасленный или механически повреждённый диск - замените.
6. Проверьте подшипник выключения сцепления в кожухе коробки передач на наличие шума, негерметичность и износ, при необходимости замените.
Установка

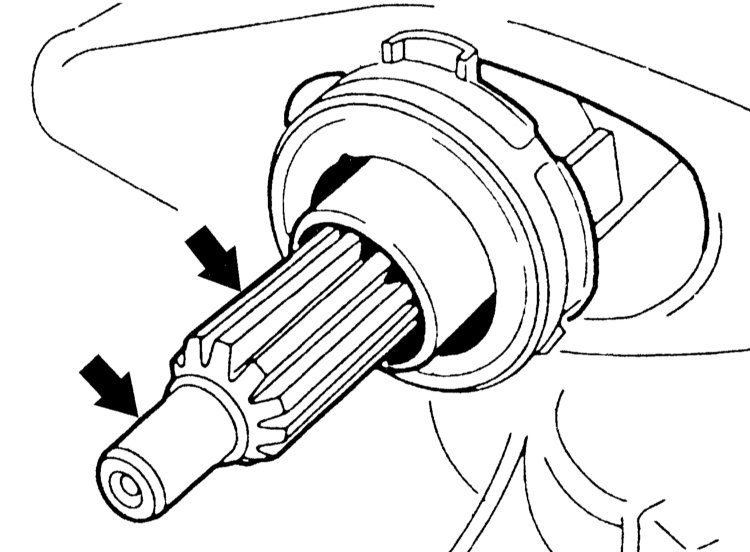

1. Очистите шлицевые соединения диска сцепления и первичного вала коробки передач и смажьте тонким слоем MoS2-смазки, например, MOLYKOTE BR 2.
Примечания:
Не наносите слишком много смазки, в противном случае она может попасть на фрикционные поверхности сцепления, что приведёт к неисправностям в работе сцепления. Необходимое количество смазки соответствует размеру зерна кукурузы.
У двигателей с двухмассовым маховиком шлицевое соединение имеет покрытие никелем, что исключает необходимость смазки. Признаком двухмассового маховика является отсутствие демпфирующих пружин.

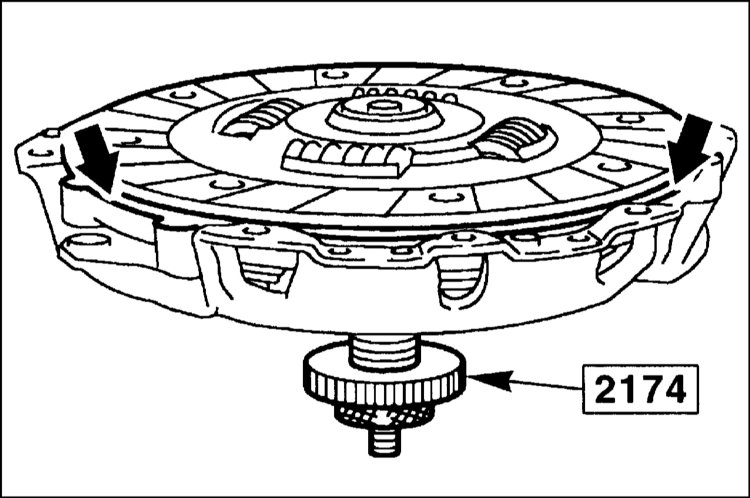

2. Отцентрируйте диск сцепления с помощью соответствующей выколотки, например, HAZET 2174 или старого вторичного вала коробки передач. Если диск сцепления не сцентрирован, позднее не удастся ввести вторичный вал коробки передач.
3. Установите корзину сцепления с центрированным диском сцепления на соответствующие штифты в маховике.
4. Вверните от руки винты крепления корзины, затем затяните крест-накрест в несколько приёмов, каждый раз на 1 – 1 Ѕ оборота.
Примечания:
При затяжке следите за тем, чтобы корзина равномерно прижималась к маховику. Момент затяжки указан в Спецификациях.
5. Выньте центрирующую выколотку.
6. Снимите стопорный инструмент на маховике, если он устанавливался.
7. Установите на место РКПП.
