Снятие валов впускных и выпускных клапанов двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Т-образный 5 мм
  • Гаечный ключ торцевой Т-образный 8 мм
  • Насадка на вороток 10 мм
  • Свечной ключ
  • Специальный инструмент 09213-54015
  • Специальный инструмент 09950-50013

Детали и расходники:

  • Технологический болт 6 мм

Примечание:

Так как осевой зазор распределительного вала очень мал, то для предотвращения заклинивания и/или повреждения вала при его демонтаже необходимо удерживать вал в горизонтальном положении. Для этого необходимо соблюдать изложенную ниже процедуру демонтажа.

1. Снимите головки блока цилиндров.

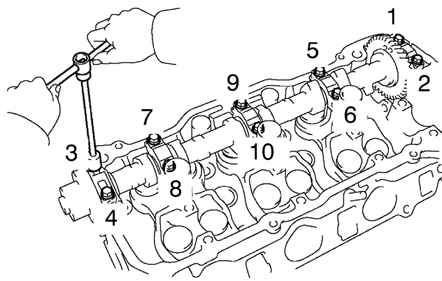

2. Для снятия вала впускных клапанов задней головки блока цилиндров совместите установочные метки на ведущей и ведомой шестернях распределительных валов, как показано на рисунке.

Установочные метки на ведущей и ведомой шестернях распределительных валов Toyota Camry

Установочные метки на ведущей и ведомой шестернях распределительных валов:

1 – метки.

3. Прикрепите вспомогательную шестерню распределительного вала выпускных клапанов к главной шестерне технологическим болтом.

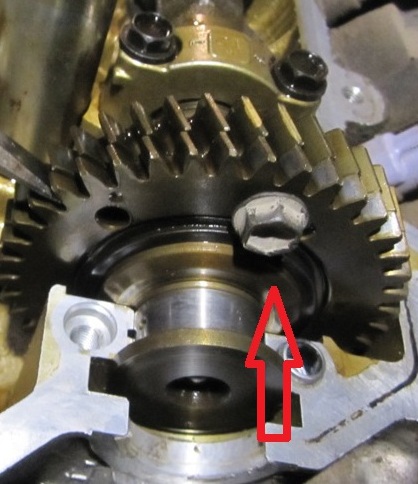

Установка технологического болта при разборке распредвала в двигателе Toyota Camry

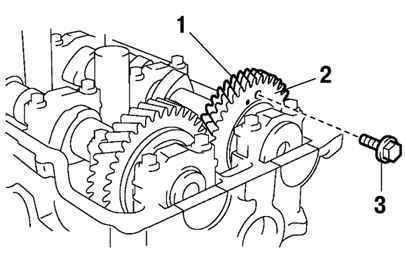

Крепление вспомогательной шестерни распредвала Toyota Camry

Крепление вспомогательной шестерни:

1 – главная шестерня;

2 – вспомогательная шестерня;

3 – технологический болт.

Рекомендуемый технологический болт:

  • диаметр резьбы – 6 мм;
  • шаг резьбы – 1,0 мм;
  • длина болта – 16–20 мм.

Примечание:

Перед снятием распределительного вала впускных клапанов, убедитесь в надежной фиксации вспомогательной шестерни технологическим болтом.

4. Равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов, в последовательности, указаной на рисунке.

Насадка на вороток

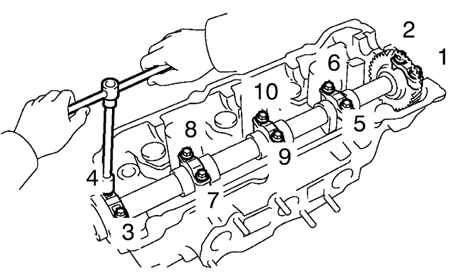

Порядок ослабления болтов крепления крышек подшипников впускных клапанов задней головки блока цилиндров двигателя Toyota Camry

Порядок ослабления болтов крепления крышек подшипников впускных клапанов задней головки блока цилиндров

5. Снимите пять крышек подшипников и распределительный вал.

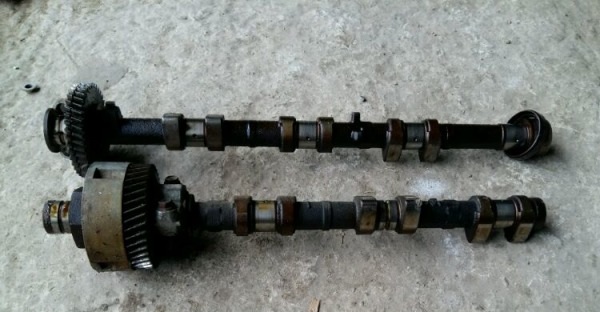

Распределительный вал Toyota Camry

6. Для снятия вала выпускных клапанов задней головки блока цилиндров, равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов в последовательности, указаной на рисунке.

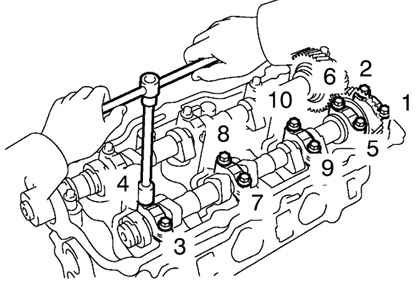

Порядок ослабления болтов крепления крышек подшипников выпускных клапанов задней головки блока цилиндров Toyota Camry

Порядок ослабления болтов крепления крышек подшипников выпускных клапанов задней головки блока цилиндров

7. Снимите пять крышек подшипников, сальник и распределительный вал.

8. Для снятия вала впускных клапанов передней головки блока цилиндров, совместите установочные метки на ведущей и ведомой шестернях распределительных валов.

9. Прикрепите вспомогательную шестерню распределительного вала выпускных клапанов к главной шестерне технологическим болтом.

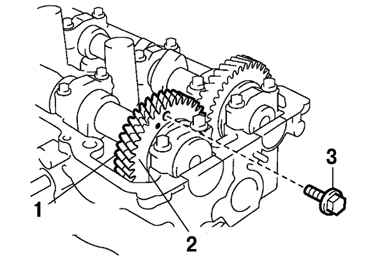

Крепление вспомогательной шестерни двигателя Toyota Camry

Крепление вспомогательной шестерни:

1 – главная шестерня;

2 – вспомогательная шестерня;

3 – технологический болт.

Рекомендуемый технологический болт:

  • диаметр резьбы – 6 мм;
  • шаг резьбы – 1,0 мм;
  • длина болта – 16–20 мм.

Примечание:

Перед снятием распределительного вала впускных клапанов, убедитесь в надежной фиксации вспомогательной шестерни технологическим болтом.

10. Равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов в последовательности, указаной на рисунке.

Порядок ослабления болтов крепления крышек подшипников впускных клапанов задней головки блока цилиндров Toyota Camry

Порядок ослабления болтов крепления крышек подшипников впускных клапанов задней головки блока цилиндров

11. Снимите пять крышек подшипников и распределительный вал.

12. Для снятия вала выпускных клапанов задней головки блока цилиндров, равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов, в последовательности, указаной на рисунке.

Порядок ослабления болтов крепления крышек подшипников выпускных клапанов задней головки блока цилиндров Toyota Camry

Порядок ослабления болтов крепления крышек подшипников выпускных клапанов задней головки блока цилиндров

13. Снимите пять крышек подшипников, сальник и распределительный вал.
