Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

Инструменты:
Торцевая головка 8 мм
1 шт.
Торцевая головка 10 мм
1 шт.
Пассатижи
1 шт.
Детали и расходники:
Тканевые перчатки
1 шт.
Прокладка впускного коллектора Nissan 14035-ED000
1 шт.
Уплотнительная прокладка дроссельного узла Nissan 161751HC5A
1 шт.

Снятие впускного коллектора двигателя Ниссан Ноут

1. Откройте капот и установите его на упор.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

2. Отсоедините провод от «отрицательной» клеммы аккумуляторной батареи.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

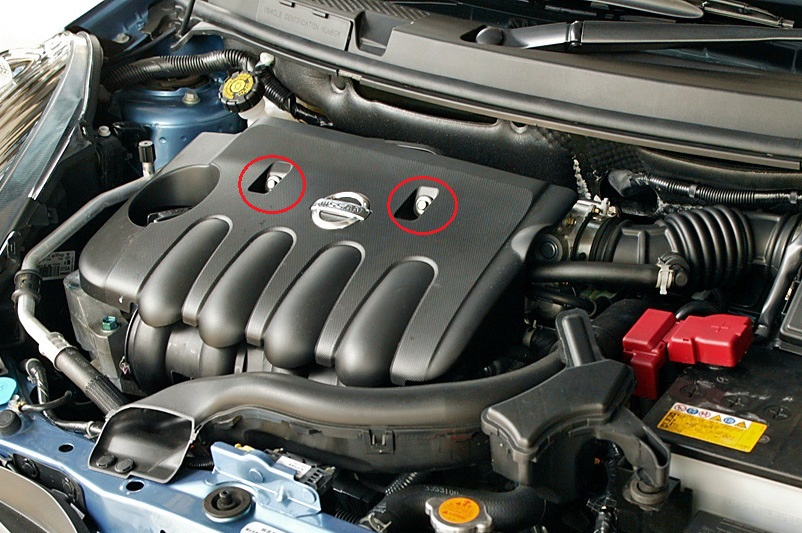

3. Головкой на 10 выверните и извлеките 2 болта крепления кожуха двигателя.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

4. Потянув на себя, выведите из фиксаторов и снимите кожух.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

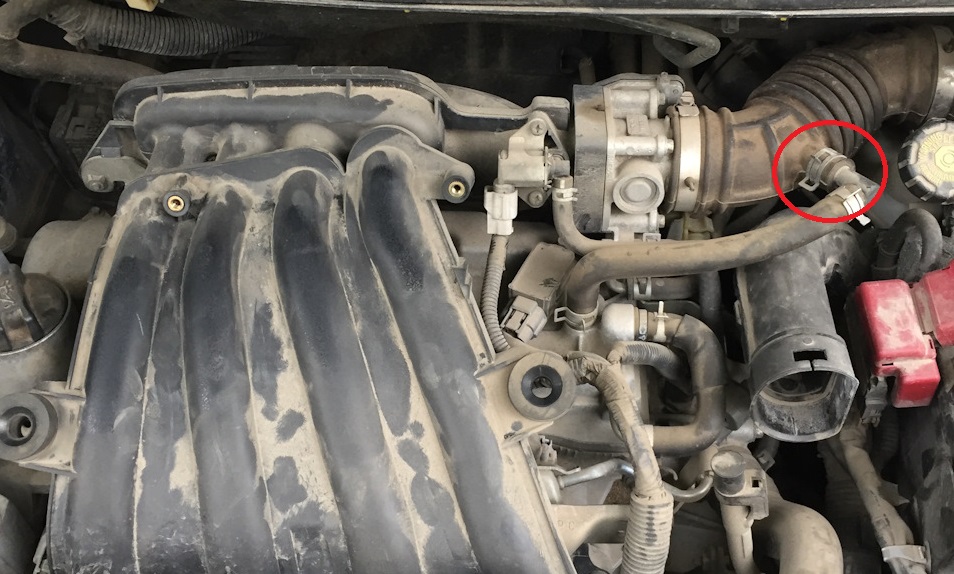

5. Сожмите пассатижами отогнутые ушки хомута шланга системы вентиляции картера, сдвиньте хомут по шлангу и отсоедините шланг от штуцера воздухоподводящего рукава.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

6. Головкой 8 мм ослабьте хомут воздухоподводящего рукава, и отсоедините рукав от горловины дроссельного узла Ниссан Ноут.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

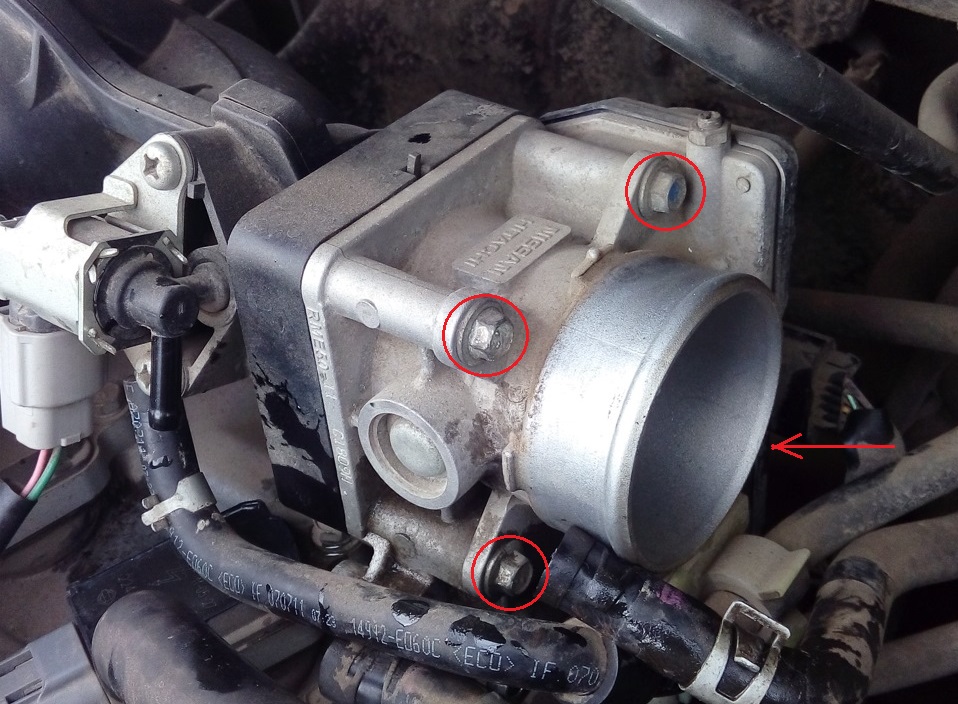

7. Головкой на 8 мм выверните 4 болта крепления дроссельного узла к впускной трубе.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

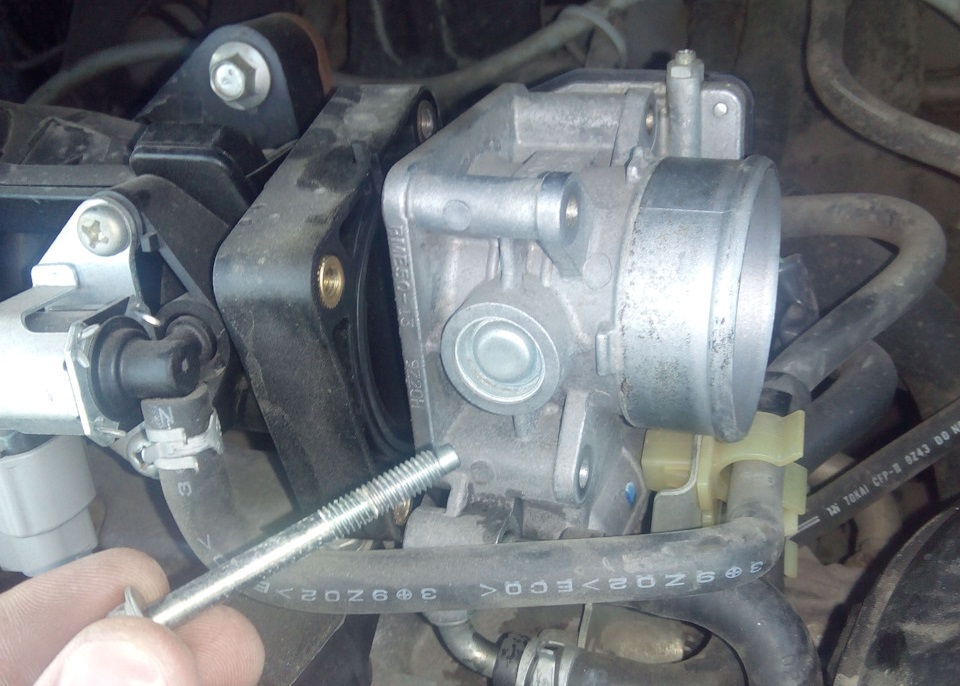

8. Извлеките болты из отверстий.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

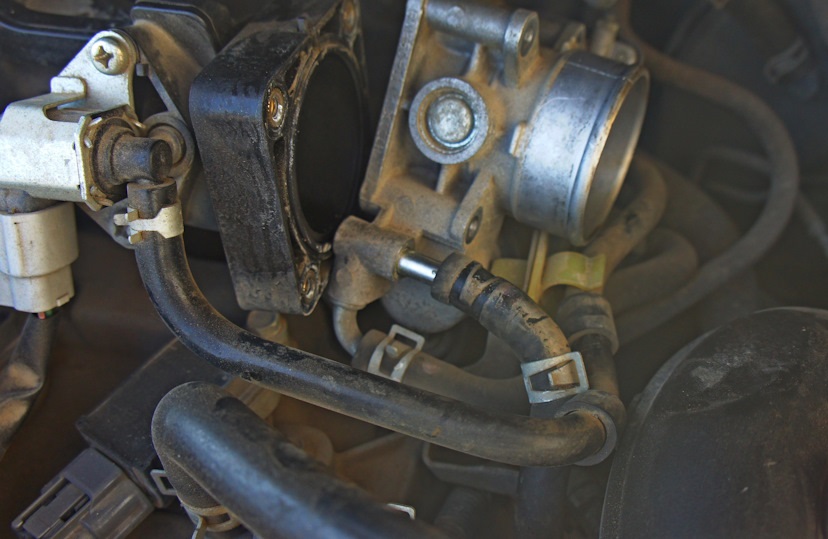

9. Отведите дроссельный узел от впускной трубы, не отсоединяя от него шлангов подогрева, и колодки датчика положения дроссельной заслонки.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

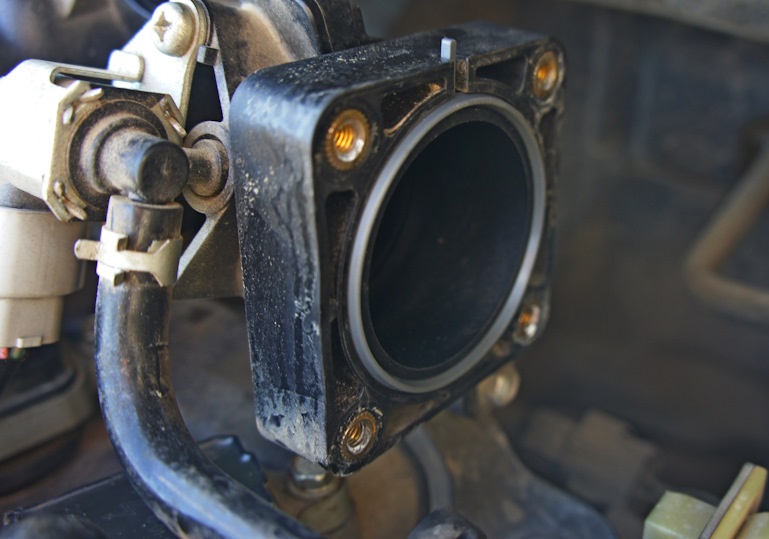

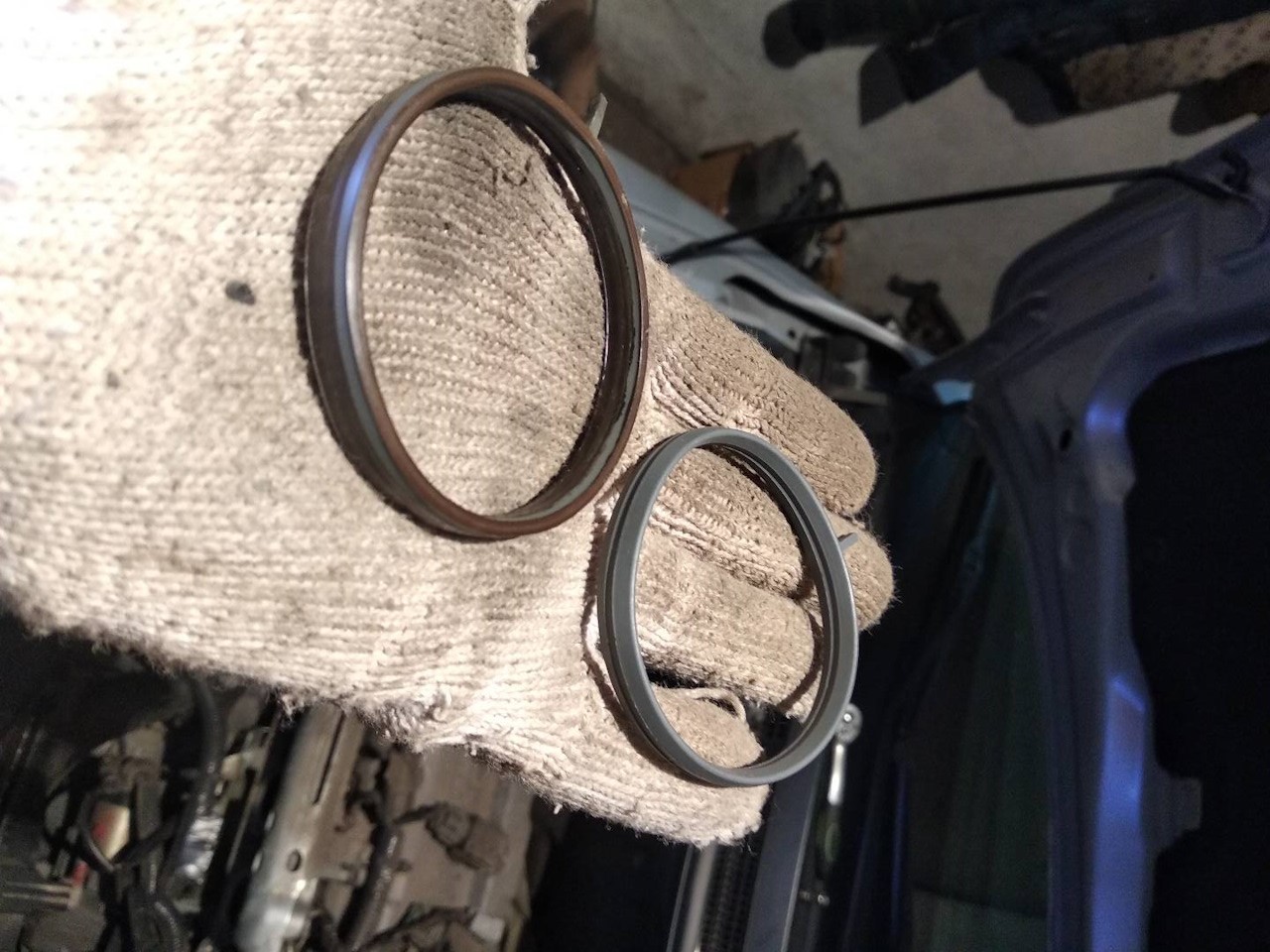

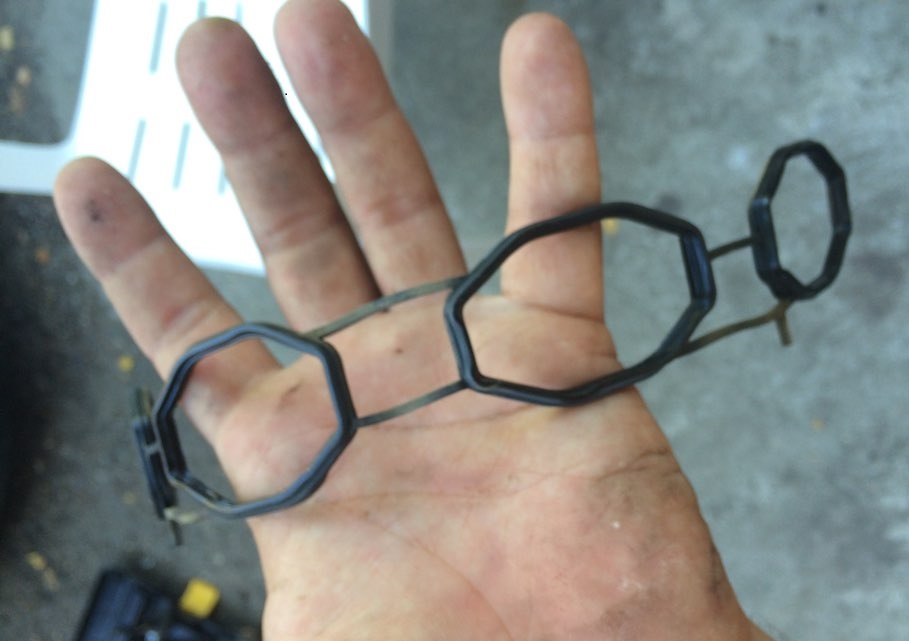

10. Извлеките уплотнительную прокладку узла.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

Примечание:

После каждого снятия дроссельного узла прокладка подлежит замене.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

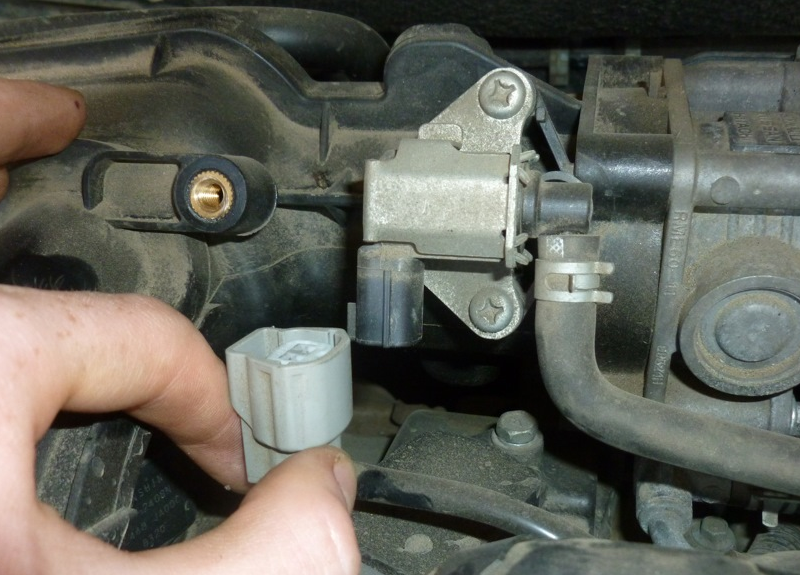

11. Отсоедините колодку от клапана продувки адсорбера.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

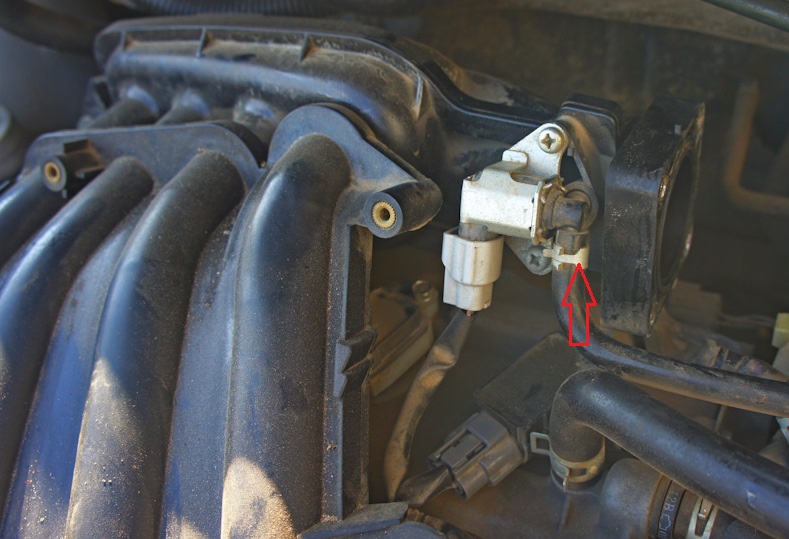

12. Сожмите пассатижами ушки хомута крепления шланга продувки адсорбера.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

13. Сдвиньте хомут по шлангу снимите шланг с патрубка клапана.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

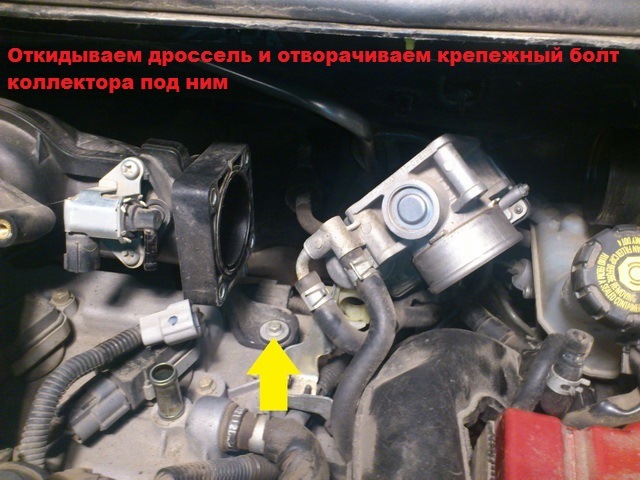

14. Выверните болт заднего крепления впускного коллектора Ниссан Ноут к кронштейну крышки головки блока цилиндров под дроссельным узлом.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

15. Извлеките болт из отверстия.

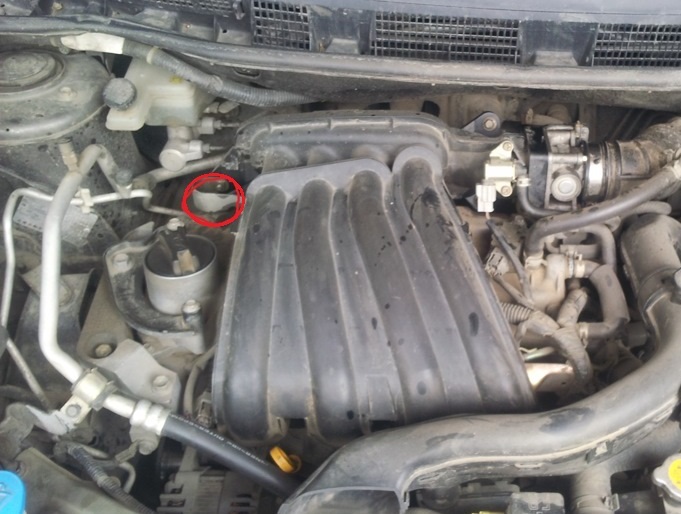

16. Выверните болт заднего крепления впускного коллектора Ниссан Ноут к кронштейну крышки головки блока цилиндров со стороны маслозаливной горловины.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

17. Сожмите пассатижами ушки хомута шланга вакуумного усилителя тормозов, сдвиньте хомут по шлангу снимите шланг с патрубка клапана.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

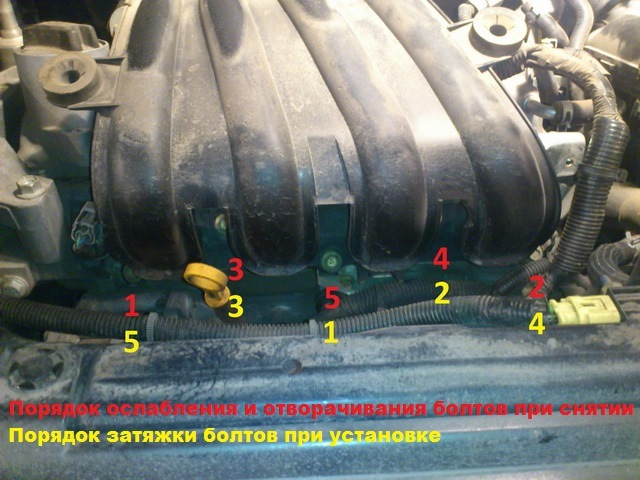

18. Выверните и извлеките из отверстий болты крепления впускного коллектора Ниссан Ноут к головке блока цилиндров.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

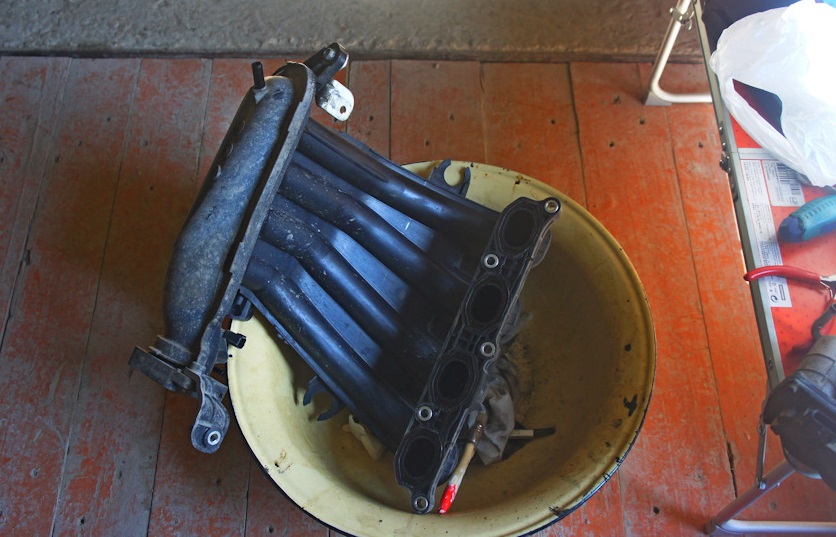

19. Снимите впускной коллектор Ниссан Ноут.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

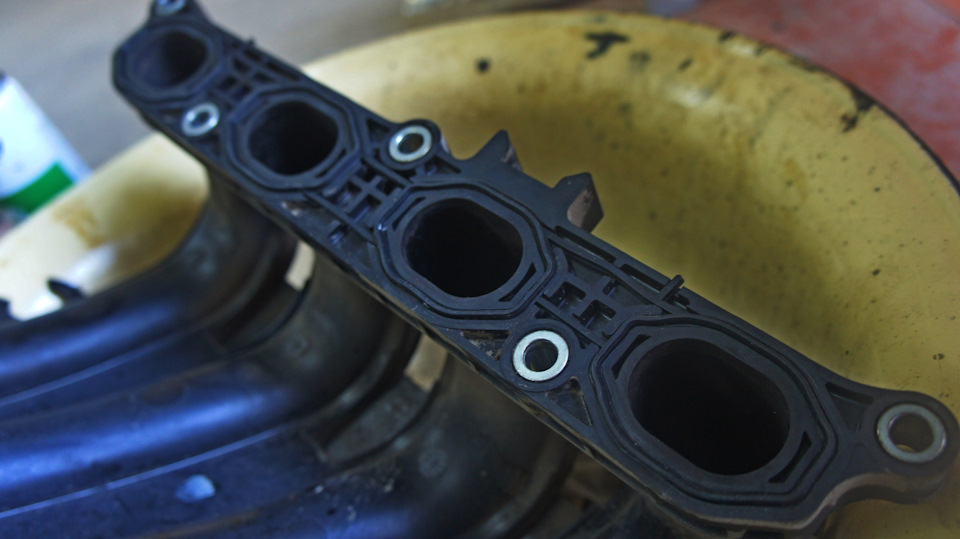

20. Извлеките уплотнительную прокладку из пазов коллектора.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

21. Замените прокладку впускного коллектора Ниссан Ноут на новую.

Снятие впускного коллектора двигателя НR16DE Nissan Note 2004 - 2012

22. Установите впускную трубу и все детали в порядке, обратном снятию.

Источник: carpedia.club
