Снятие, замена, установка рабочего цилиндра тормозов заднего колеса Renault Logan 2004-2015 Бензин

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Гаечный ключ накидной разрезной 11 мм
• Балонный ключ
• Башмаки (2 шт.)
• Домкрат
• Опорная стойка

Детали и расходники:

• Рабочий цилиндр тормоза заднего колеса
• Тормозная жидкость
• Тормозная трубка рабочего цилиндра заднего колеса

1. Устанавливаем автомобиль на ровную площадку, включаем первую передачу и ставим под передние колеса противооткатные упоры (башмаки).

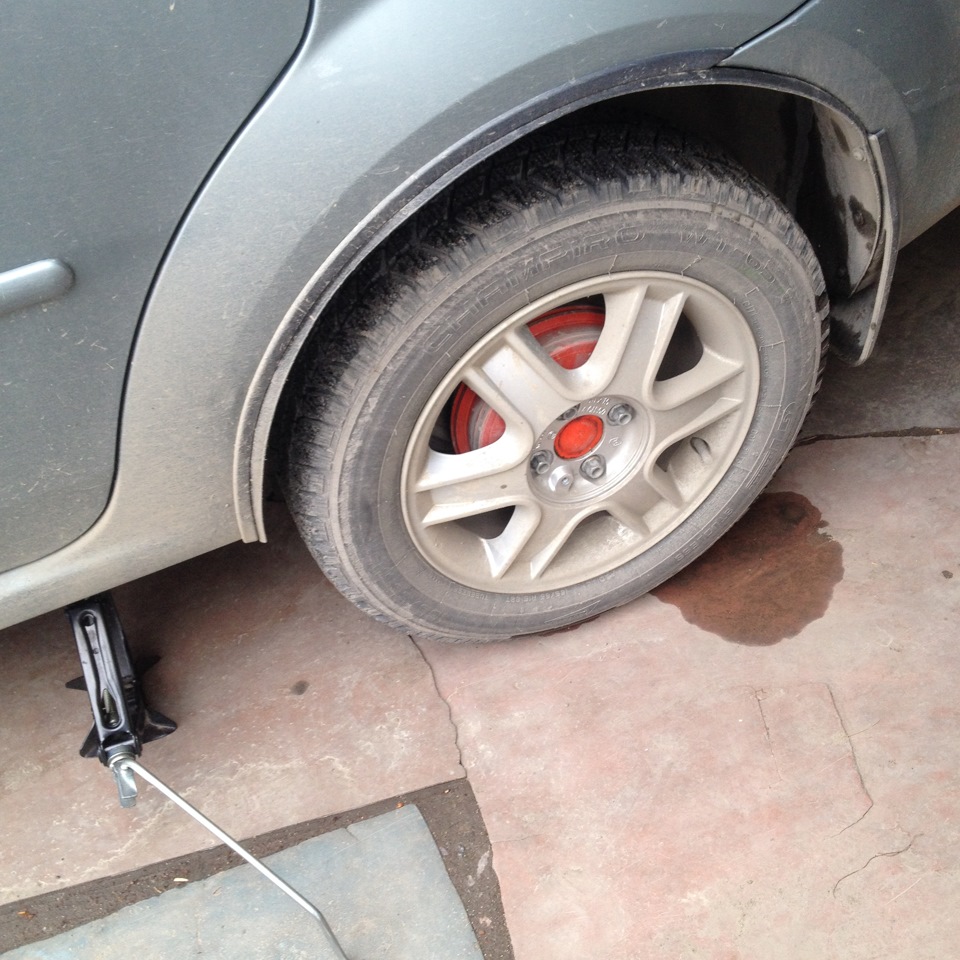

2. Снимаем заднее колесо со стороны заменяемого рабочего тормозного цилиндра. Подробнее о снятии колес можно прочитать в этой статье.

3. Очищаем от грязи место крепления тормозной трубки и болтов крепления колесного цилиндра с обратной стороны тормозного щитка.

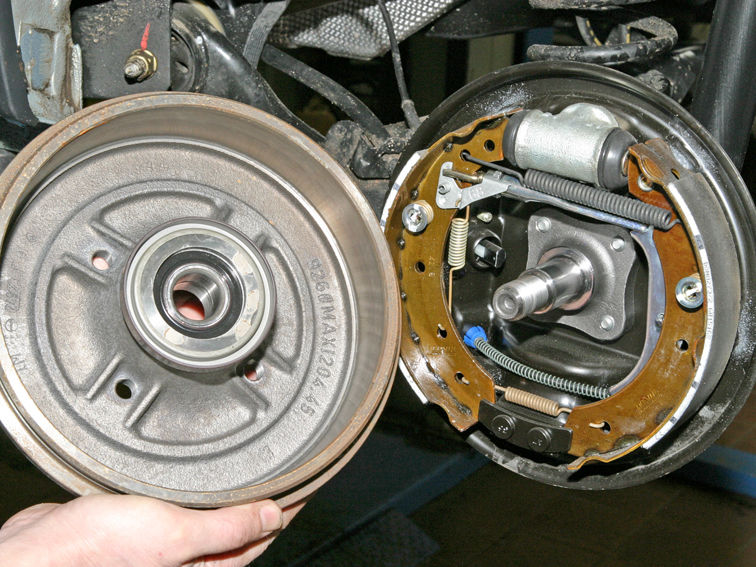

4. Снимаем тормозной барабан, как описано здесь.

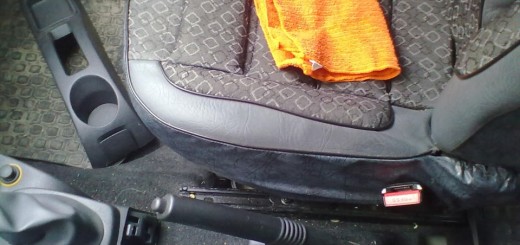

5. Поднимаем рычаг привода стояночного тормоза. За счет этого верхние концы тормозных колодок заднего колеса отойдут от упоров поршней колесного цилиндра.

6. Откручиваем и снимаем гайку крепления тормозной трубки к рабочему цилиндру тормозного механизма заднего колеса.

Примечание:

После извлечения трубки, ее необходимо сразу закупорить, чтобы избежать утечки тормозной жидкости. Для этих целей хорошо подойдет колпачок от штуцера для прокачки тормозной системы.

Предупреждение:

После продолжительной эксплуатации, гайка крепления тормозной трубки к колесному цилиндру может буквально «срастаться» с трубкой. Это приводит к тому, что при отворачивании гайки, вращается и сама трубка, которая очень легко скручивается и лопается.

В этом случае лучше всего лишь слегка стронуть гайку и выкрутить болты крепления рабочего тормозного цилиндра, а затем свинтить сам цилиндр с гайки крепления трубки.

После снятия цилиндра появляется возможность отвинтить гайку. Для этого наносим на нее тормозную жидкость и очень осторожно, вращая попеременно в обе стороны, откручиваем гайку.

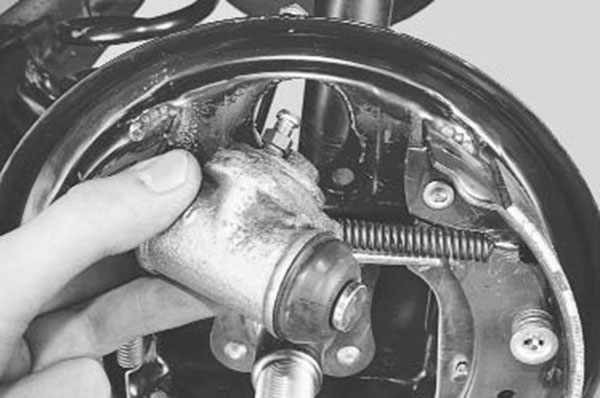

7. Удерживая рабочий цилиндр заднего колеса, с противоположной стороны выкручиваем два болта его крепления.

8. Снимаем с автомобиля рабочий цилиндр.

9. Осматриваем снятый рабочий цилиндр. При обнаружении дефектов, заменяем его новым.

Примечание:

Если у нового рабочего цилиндра отсутствует защитный колпачок на клапане прокачки тормозной системы (выпуска воздуха), то нужно установить на него колпачок со старого.

10. Устанавливаем новый колесный цилиндр в обратной снятию последовательности. Если в процессе снятия старого цилиндра повредилась тормозная трубка, ее также необходимо заменить на новую. Выполняем сборку и установку всех снятых деталей.

Примечание:

Чтобы после сборки тормозные колодки заднего колеса стали в рабочее положение, необходимо несколько раз нажать до упора на педаль тормоза.

11. Выполняем прокачку (удаление воздуха) гидропривода тормозной системы, как описано здесь.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
