Диагностика: Проверка датчика положения коленчатого вала и его цепей Renault Logan 2004-2009 Бензин

При неисправности датчика положения коленчатого вала или его цепей двигатель не пускается и не работает.
При выключенном зажигании отсоединяем колодку жгута проводов от датчика положения коленчатого вала.
Подсоединяем щупы тестера к выводу «В» колодки жгута проводов датчика и «массе» двигателя. При включенном зажигании и неподвижном коленчатом вале…

…тестер должен зафиксировать напряжение около 2,0 В.
Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов датчика и «массой» двигателя. Если значения напряжений не соответствуют норме, отсоединяем (при выключенном зажигании) колодку жгута проводов от ЭБУ. Проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов датчика и выводом «24» колодки жгута проводов ЭБУ, а также между выводом «А» колодки жгута проводов датчика и выводом «54» колодки жгута проводов ЭБУ. При несоответствии значений напряжения и исправных цепях — неисправен ЭБУ.

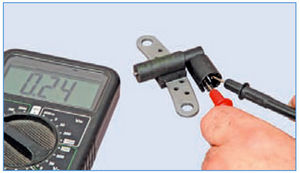

Для проверки сопротивления обмотки датчика…

…подсоединяем щупы тестера к выводам датчика (для наглядности показано на снятом датчике).
Сопротивление обмотки исправного датчика должно быть равным 200 – 270 Ом.

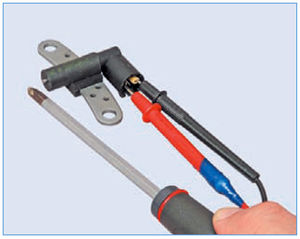

Для дальнейшей проверки датчика снимаем его (см. «Снятие датчика положения коленчатого вала») и подсоединяем к выводам датчика щупы тестера.
Переключаем тестер в режим измерения напряжения переменного тока…

…и несколько раз подносим к торцу датчика стальной стержень
При исправном датчике положения коленчатого вала прибор должен зафиксировать скачки напряжения.
