Установка освещения подкапотного пространства.

Всем доброго времени суток!
Вот нашел в недрах памяти моего компьютера, немного фотоматериалов об одной, доработке моего автомобиля…кому-то она может показаться бессмысленной и не нужной, но думаю, что возможно найдется немало людей, которые как и я сочтут ее весьма полезной… для тех кто не поднимает крышку капота от одного то у официального дилера до следующего то, эта доработка наверняка будет не актуальна, но я в их число не вхожу, поэтому и решил заморочиться на нижеизложенные действия…
На вопросы типа "зачем оно надо?", по сложившейся традиции отвечать не буду.
С теми кто считает это "колхозом", спорить не буду… "колхоз" так "колхоз".

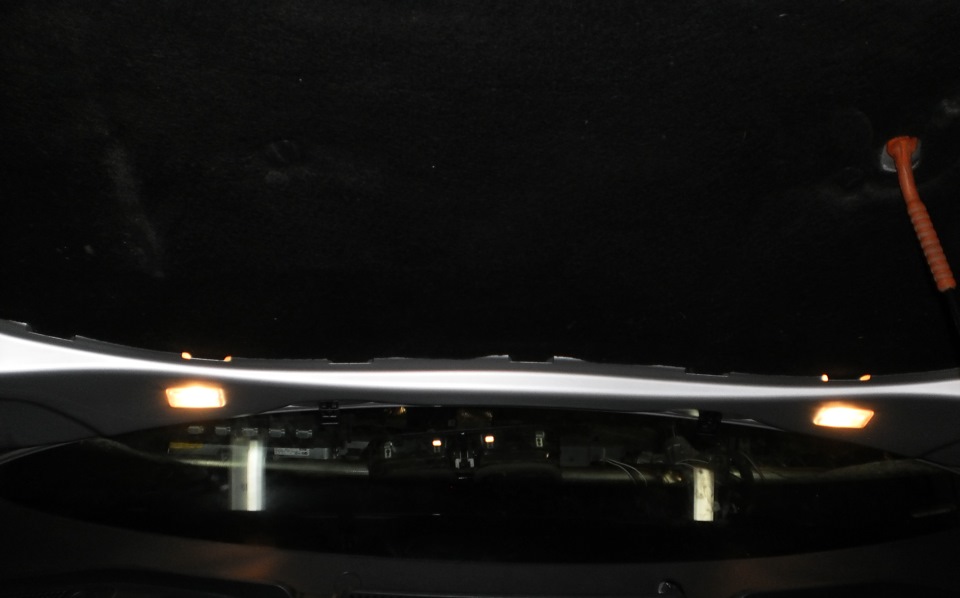

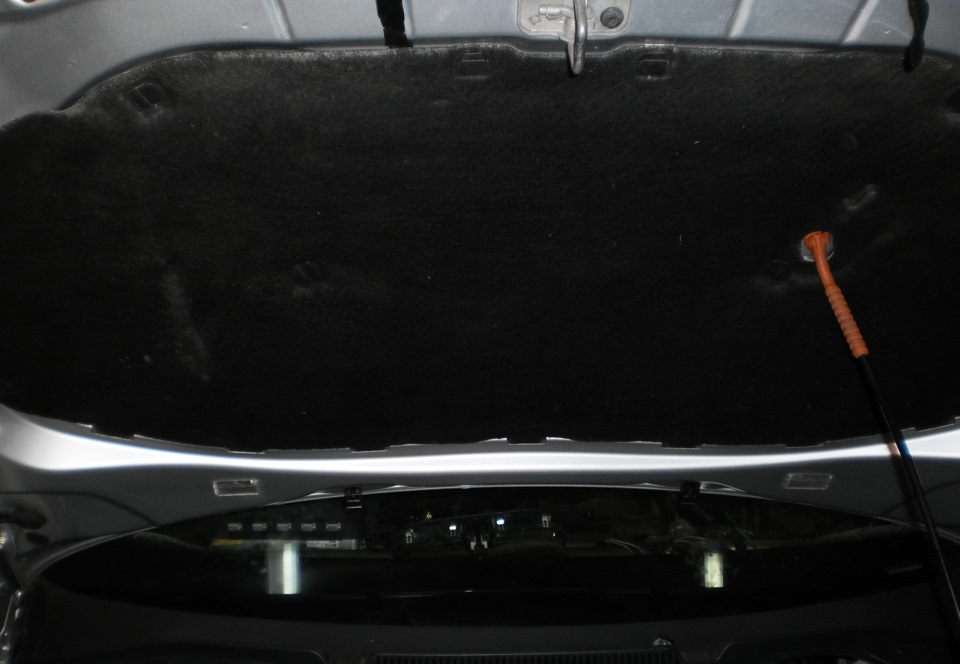

Собственно эта запись, как уже видно из заголовка, об инсталляции плафонов освещения подкапотного пространства…
Для начала надо бы выбрать сами плафоны… яростные любители оригинальных компонентов возможно выбрали бы такой вариант.

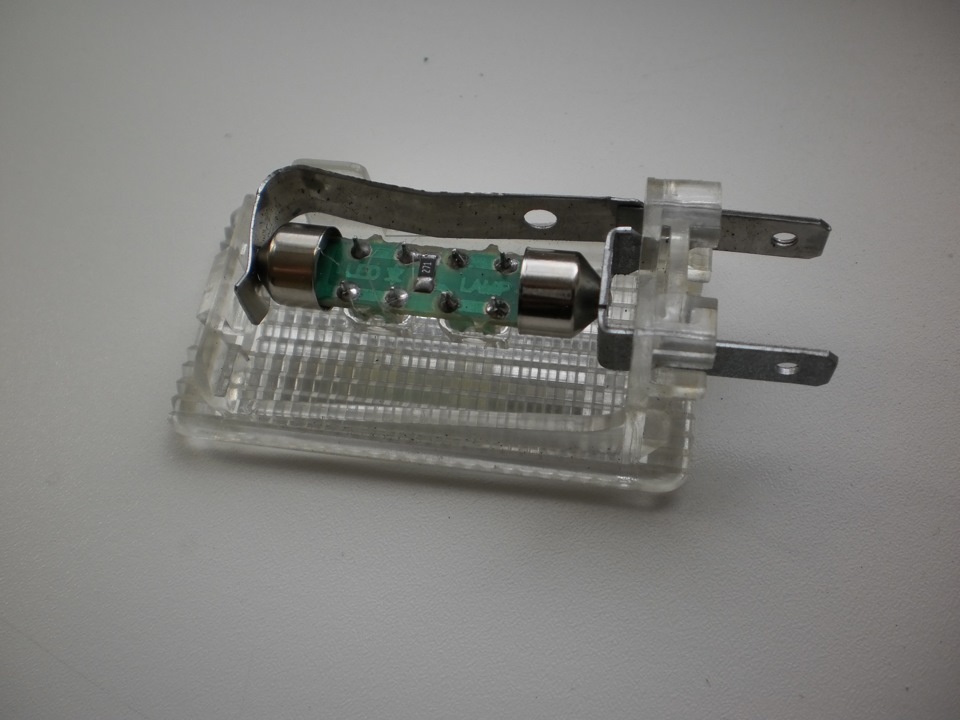

Я приобретал такие светодиодные оригинальные плафоны по 7.96 евро за штуку…

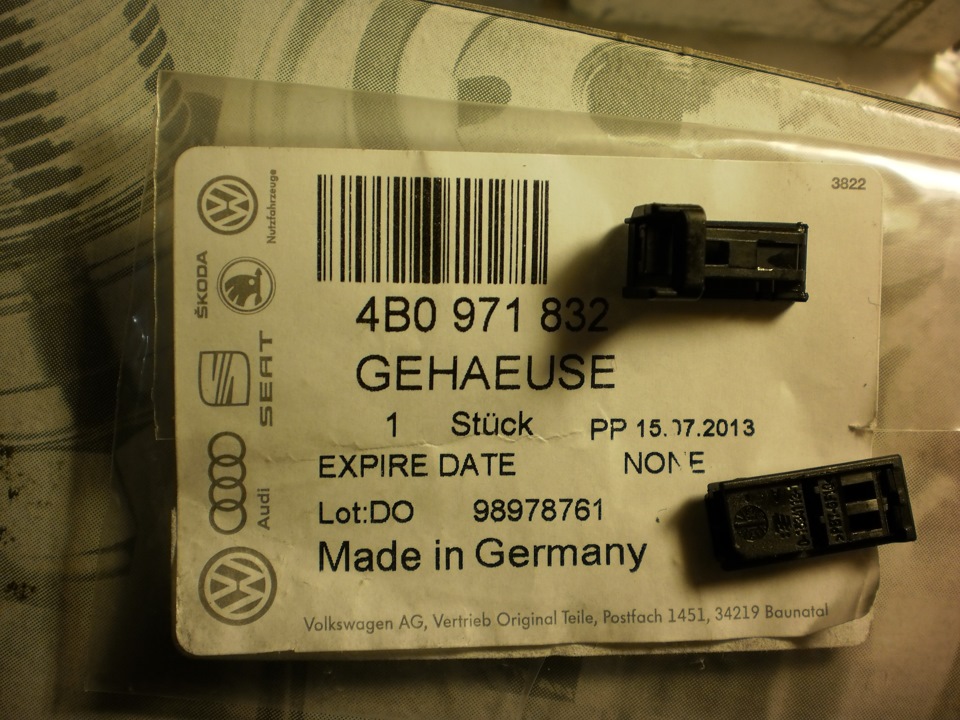

К нему такие разъемы по 2.46 евро за один… и по два пина с номером n 907 647 01 на каждый разъем (фото почему-то свое не нашел, а чужие из инета принципиально не выкладываю… позже дополню.

Чуть больше года назад я скорей всего предпочел бы установить выше представленные плафоны, но в связи с очень резко ухудшившимся по известным причинам, финансовым благополучием, их приобретение, для меня лично стало неоправданно затратным мероприятием, а ранее купленные вышеупомянутые плафоны было решено инсталлировать в специально предусмотренные производителем автомобиля места (об этом планируется другая тема)…
Выбор других плафонов был довольно недолгим… на помощь неожиданно пришел концерн gm, с уже знакомыми мне по автомобилям lanos и aveo изделиями с оригинальным номером 96 24 73 98, которые используются в этих автомобилях для освещения багажника.

Изначально плафоны были с лампами накаливания, которые я планировал заменить светодиодными лампами, но на момент установки я каким-то образом умудрился где-то в гараже потерять вторую светодиодную лампочку… поэтому пока поставил с обычными лампами.

Качество этих плафонов весьма приличное, а стоимость обоих составила (по курсу на момент покупки) чуть меньше стоимости одного только разъема от vagовского плафона без пинов… Приобретались на местном рынке автозапчастей по 40 гр-н за штуку… пины подходят вазовские, этого добра у меня валом в гараже… еще понадобится изолента, провода (у меня под рукой оказались сечением 0.5 кв мм) гофр и концевик на сигнализацию… ну и кое-какие инструменты…
Можно начинать…

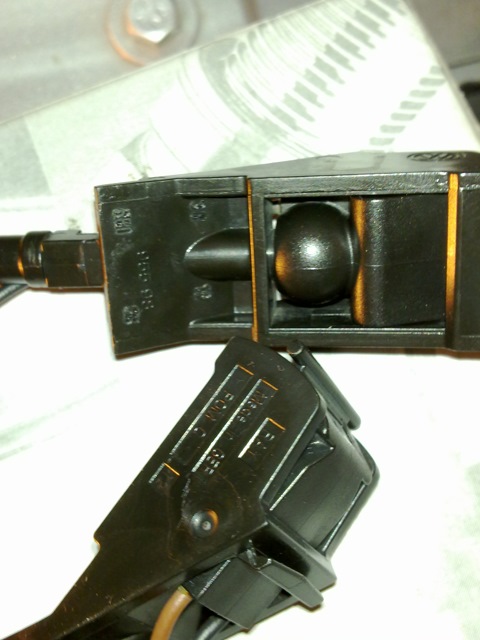

Открываем капот (если на данном этапе возникли какие-то сложности, то дальше продолжать настоятельно не рекомендуется)…снимаем форсунки омывателя ветрового стекла, и отсоединяем от них шланги и проводку.

Шланги и трубки форсунок рекомендуется заклеить изолентой, во избежание попадания в них всякой дряни, и последующего засорения форсунок… форсунки предварительно не помешает прочистить и продуть.

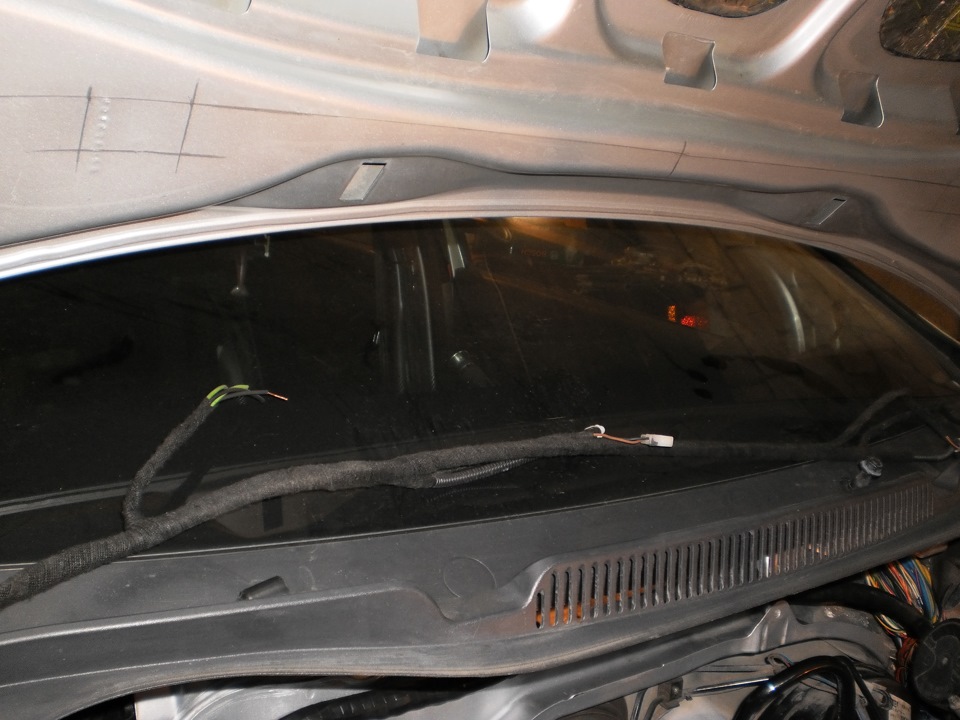

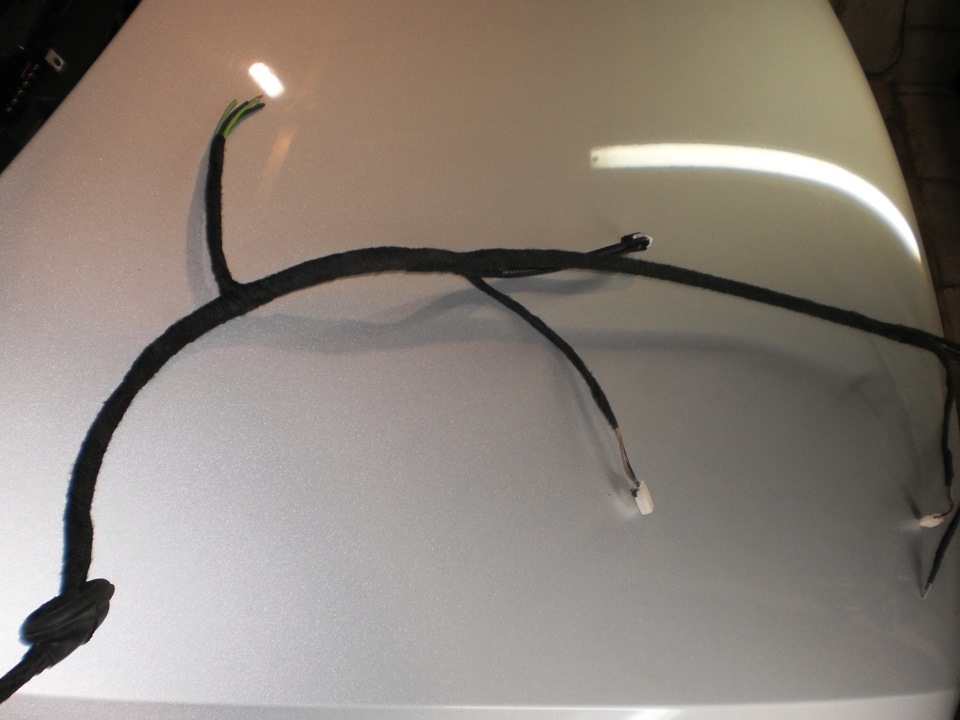

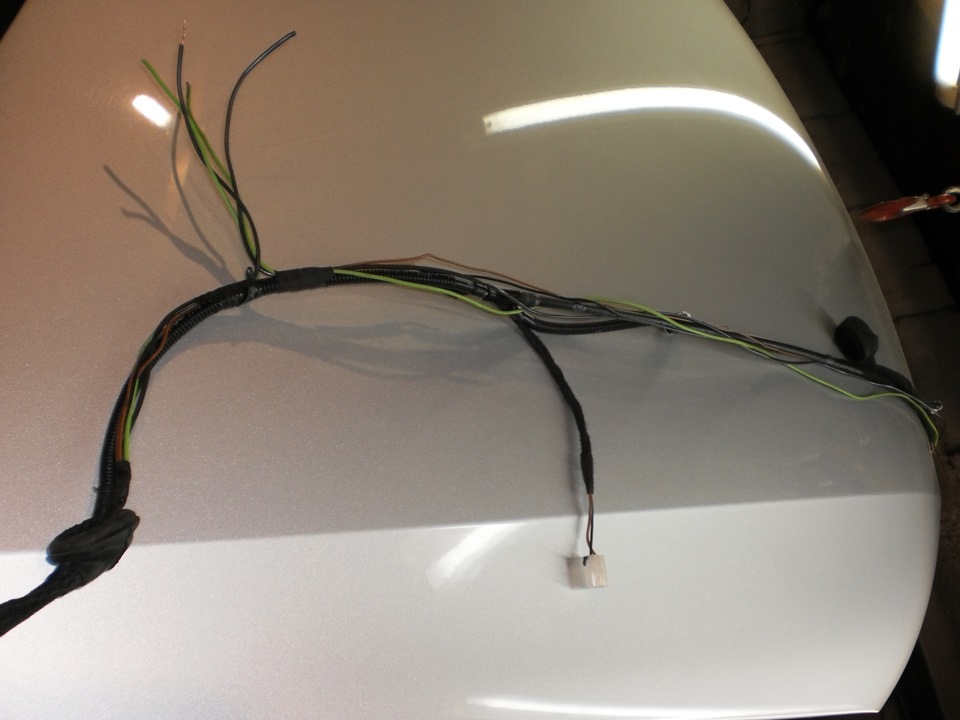

Далее вытаскиваем проводку и шланги, и сматываем с них изоленту…добавляем провода на освещение.

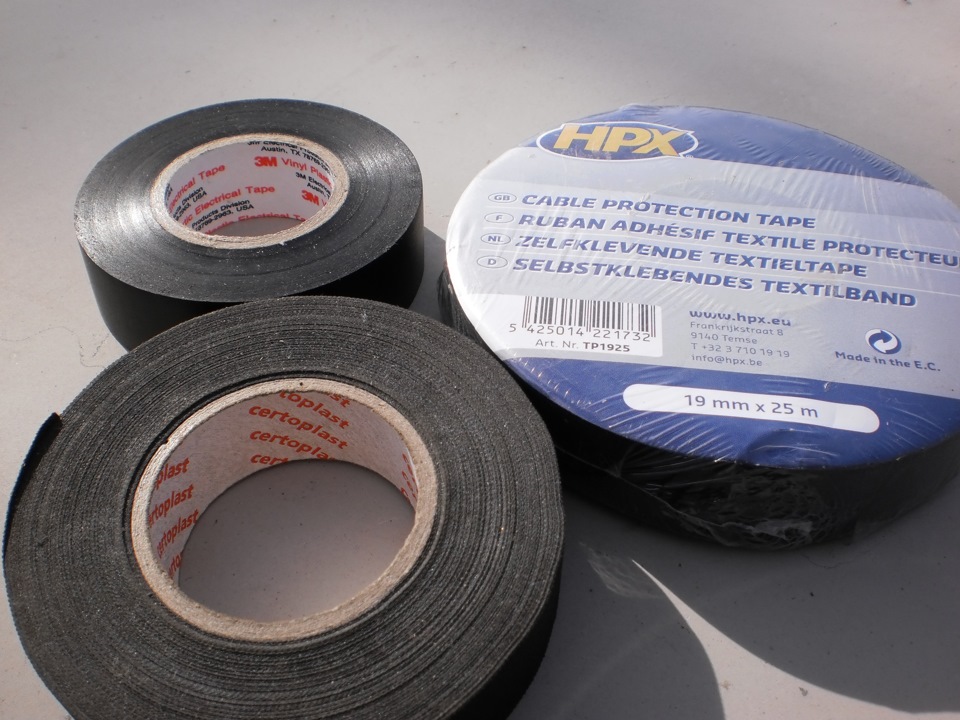

Изолируем… проводку внутри короба капота использовал лохматую изоленту… вода туда практически не попадает, и так будет поменьше шума от тряски при езде.

Дальше до соединения с основным жгутом проводки использовал "шелковую" изоленту (хз зачем, но так было с завода) … ну и для изоляции основного жгута использовал виниловую изоленту 3м.

Кстати часто встречал восторженные отклики среди обитателей этого сайта о родной виниловой изоленте… категорически с ними не согласен… липнет то она очень хорошо, и первый раз возможно ей очень даже удобно изолировать, но после отлипания ее клеевой слой остается не только на изоленте, но и на проводах, отчего от проводов создается ощущение, как будто они в соплях каких-то… и руки от них соответственно тоже…мне этот момент не особо понравился, ну а так "на вкус и цвет"…
Я лично уже довольно давно пользуюсь изолентой 3м, и пока ей очень доволен…

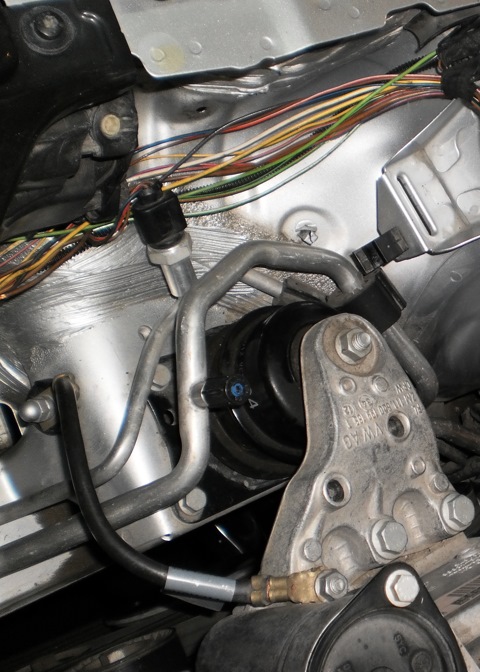

сматываем изоленту с основного жгута проводки.

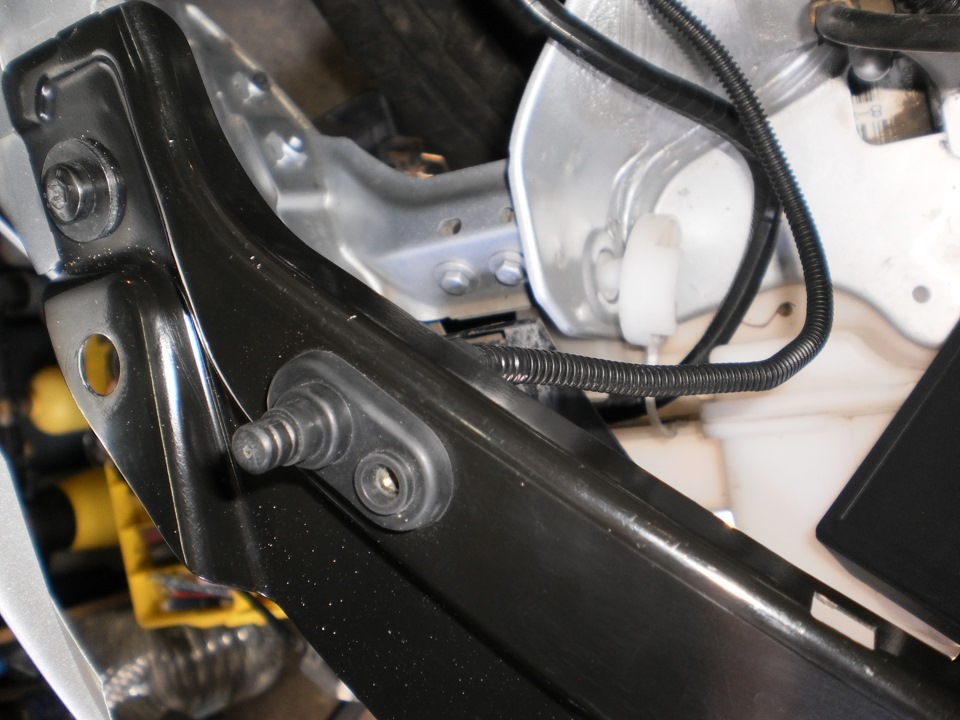

Добавляем туда новых два провода…один провод я провел к "плюсу" габаритов, а второй ведем к минусу от "концевика", который я посчитал удобным установить над правой фарой…после обратно изолируем жгут проводки.

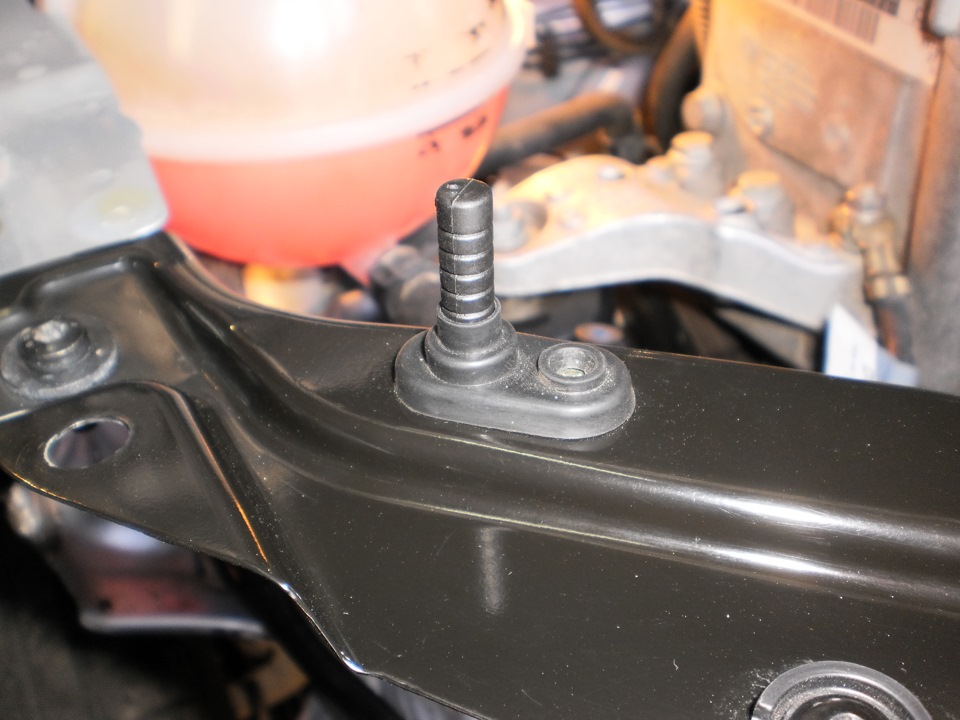

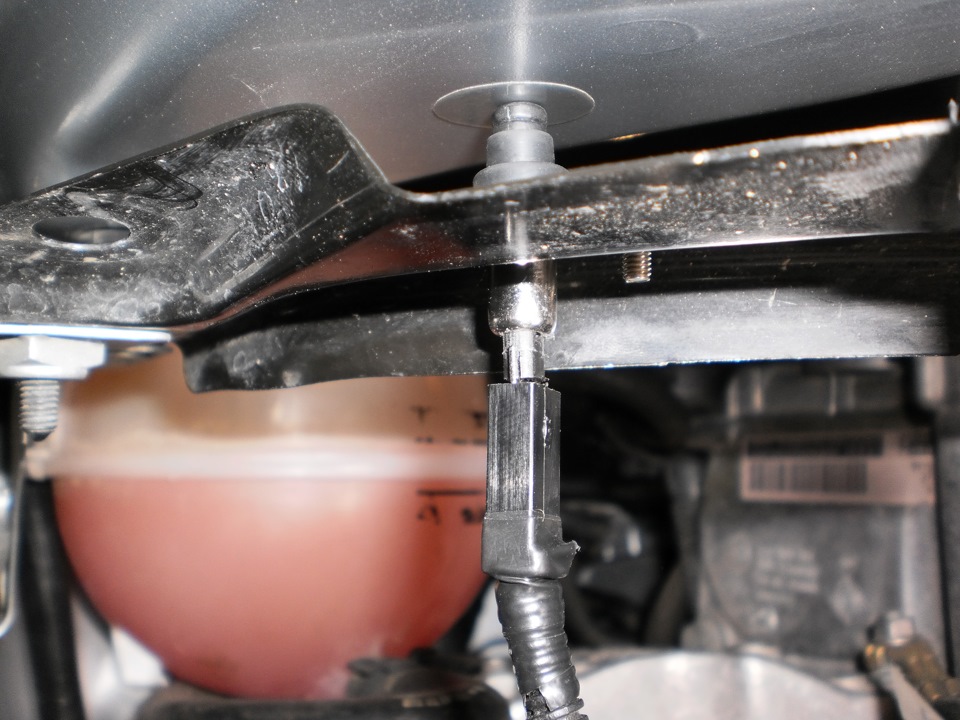

Изначально концевик идет с запасом по высоте… чтобы точно вымерять, насколько его нужно укоротить, я снимал фару, и закрывал капот, заодно отметив на крышке капота место соприкосновения крышки капота с концевиком, и клеим в этом месте кусочек прозрачной пленки 3м (чтобы не стиралась краска).

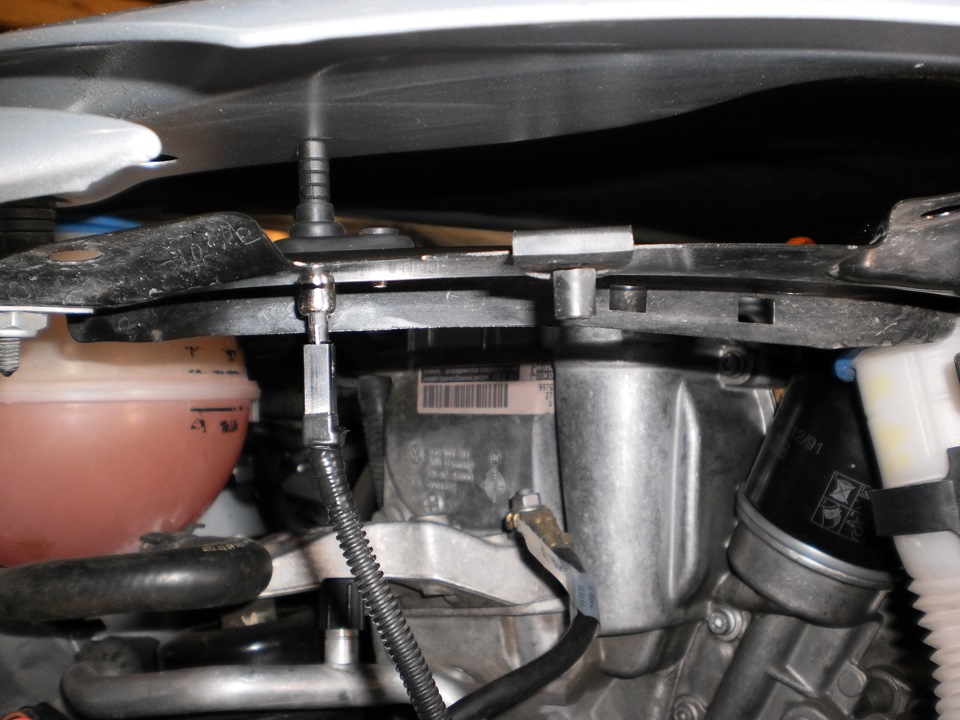

Оптимально было бы спилить две секции, но я спилил три, стремясь сделать шток концевика покороче, чтобы не цепляться за него… ход концевика получился немного маловат, но думаю, что все будет нормально… пока размыкается надежно.

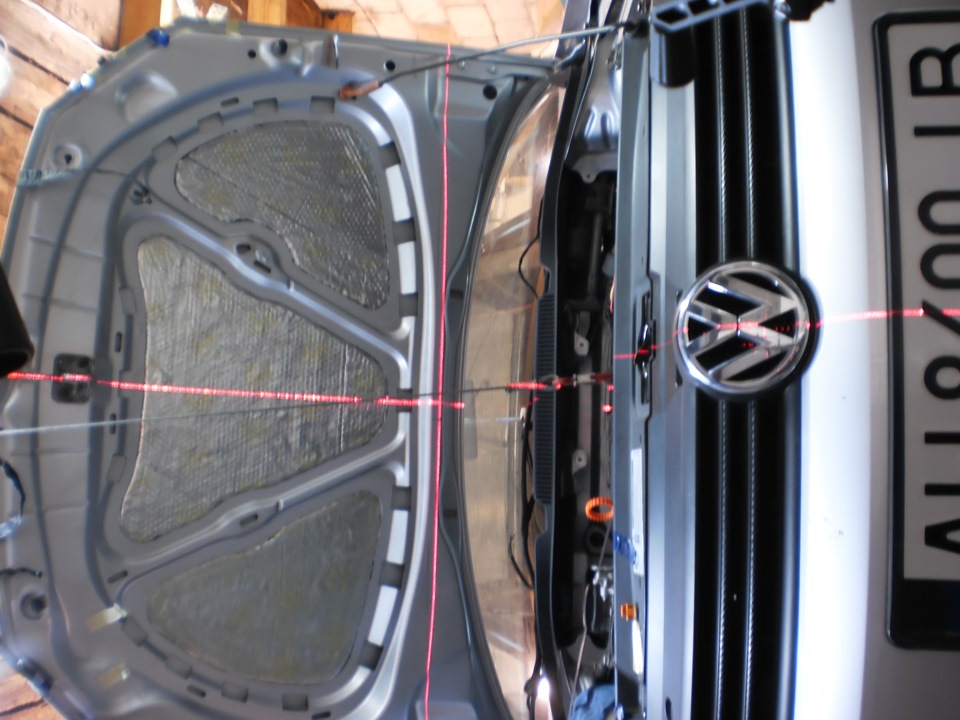

Размечаем места под плафоны… чтобы точно размечать криволинейные поверхности, я привык использовать строительный лазерный уровень… имхо, очень удобно, быстро и точно.

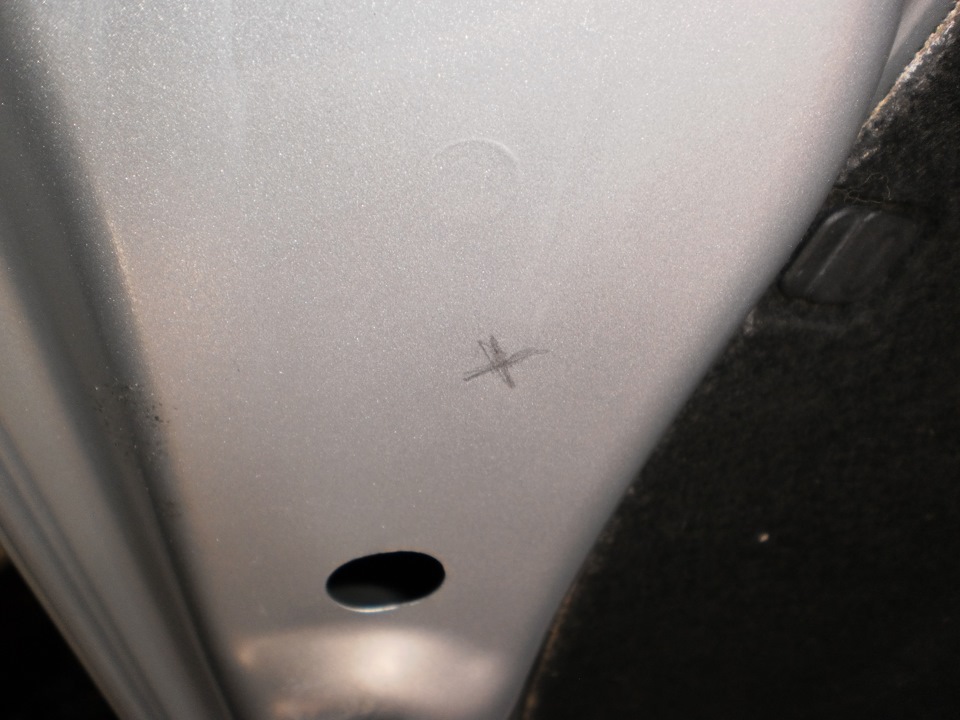

Переносим линии карандашом на поверхность крышки капота. Размечаем…

Ну а теперь собственно переходим к самому ответственному этапу… слабонервных просим удалиться… высверливаем сверлом небольшого диаметра будущие отверстия под плафоны…делаем это максимально точно и аккуратно…
Важное замечание! Необходимо чтобы сверло не слишком сильно выступало из патрона дрели, если не хотите случайно сделать лишних отверстий в наружной стороне капота!

После высверливания аккуратно обрабатываем края отверстия надфилем… я старался добиться очень плотной посадки плафона, дабы исключить его дребезжание при езде, и при прослушивании громкой музыки… после обрабатываем торцы отверстия грунтовкой или краской с помощью тонкой кисточки… после довольно долго упорно ждем высыхания грунтовки, а лучше на сутки-двое забыть про нее, и переключить свою энергию на другие занятия)…
после высыхания устанавливаем проводку со шлангами обратно, и подсоединив форсунки, обжимаем пины на проводке, и соединяем их с разъемами плафона.
