Инструменты:
- Насадка на вороток 10 мм

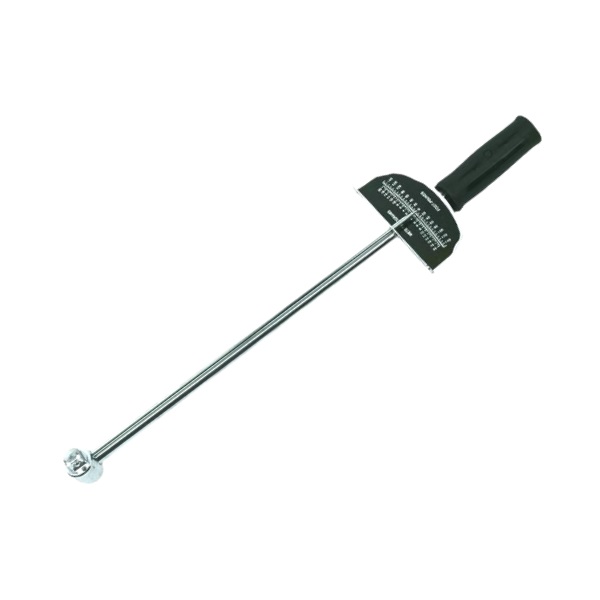

- Динамометрический ключ
- Круглогубцы
Детали и расходники:

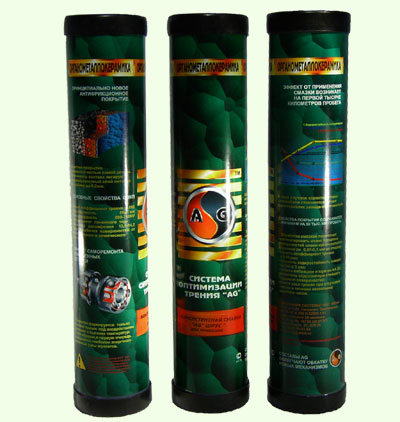

- Консистентная смазка
- Втулка вилки толкателя
- Втулка сервопривода педали сцепления
Примечание:
Снятие педали сцепления Toyota Camry описано здесь.

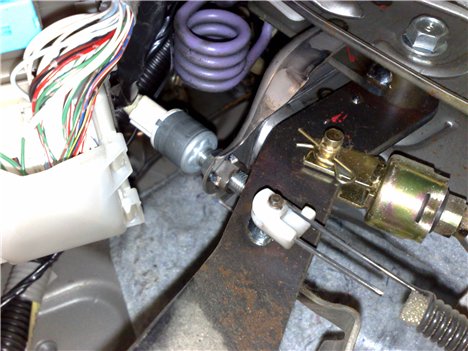

1. Установите втулку вилки толкателя главного цилиндра сцепления.
2. Нанесите консистентную смазку на внутреннюю часть новой втулки.
3. Установите втулку вилки в отверстие педали сцепления.
4. Установите первый буфер педали сцепления.
5. Установите накладку педали сцепления.
6. Установите крышку пружины.
7. Установите втулку сервопривода педали сцепления. Перед установкой нанесите консистентную смазку на внутреннюю часть новой втулки.
Установка втулок педали сцепления
8. Нанесите консистентную смазку на обе поверхности двух новых втулок педали сцепления и установите их в отверстие педали.
9. Установите педаль сцепления в сборе в кронштейн педали сцепления и закрепите болтом и гайкой. Момент затяжки: 36.8 Н·м.
10. Нанесите консистентную смазку на поверхности контакта втулки и пружины сжатия.

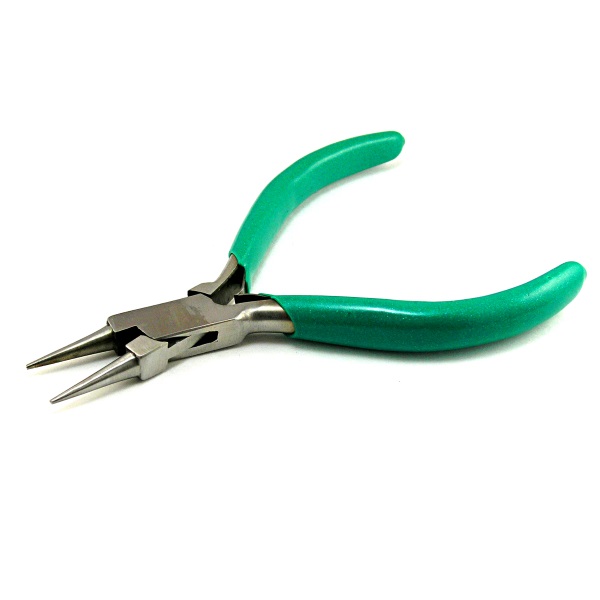

11. Используя круглогубцы, установите E-образное кольцо и поставьте на место пружину сжатия седла сервомеханизма.
Установка пружины сжатия
12. Установите педаль сцепления в сборе и закрепите болтом и двумя гайками.
Момент затяжки:
- болт: 19,1 Н·м;
- гайка: 11,8 Н·м.
13. Подключите разъем выключателя сцепления.

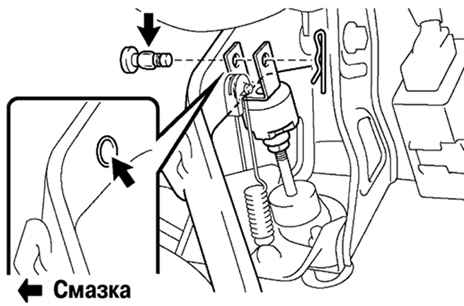

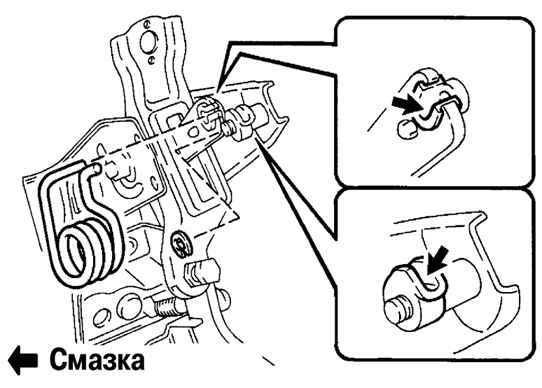

14. Нанесите консистентную смазку на поверхности контакта штифта и отверстия втулки вилки толкателя главного цилиндра сцепления. Соедините вилку с педалью сцепления штифтом. Установите на штифт зажим.
Установка вилки толкателя главного цилиндра сцепления
15. Установите верхнюю часть приборной панели.
16. Установите блок комбинации приборов.
17. Установите панель отделки комбинации приборов.
18. Проверьте и отрегулируйте педаль сцепления.
