Установка противотуманных фар на Skoda Rapid.

Детали и расходники:

• Реле Bosch 0 332 019 103
• Красный медный провод 10м
• Черный медный провод 5 метров
• ПТФ
• Тряпичная изолента

Примечание:

Внимание! Все делается на свой страх и риск. Если не уверены - не лезьте тянуть провода. Лучше доверьте работу профессионалам!

Информация по выбору подключения ПТФ.

Для начала подключения ПТФ нужно знать номер блока BCM.

— Если блок с номером на конце 085, то ставить ПТФ только через реле.

— Если блок с номером на конце 086 и выше, то через блок комфорта.

Примечание:

Хочу сразу предупредить, что для сборки использовались не все оригинальные запчасти. Оригинальной проводки от ПТФ до переключателя нет (только на заводе, так что крутить проводку надо самому).

1. Итак, берем 10 метров красного и около 5 метров черного медного провода с сечением 1 мм.

Примечание:

Провода сразу не резать. Оставьте с запасом. Проводку нужно подгонять под изгибы штатной проводки.

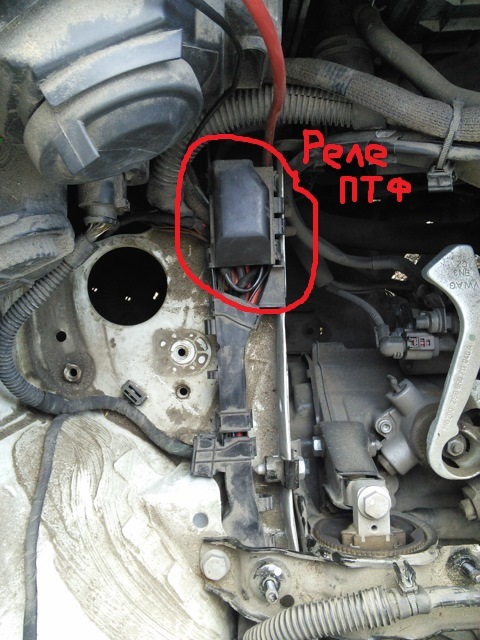

2. Это место установки реле под АКБ в туннеле штатной проводки.

Подготовка к протяжке проводки.

1. Снять АКБ.

2. Снять платформу АКБ.

3. Снять корпус воздушного фильтра.

4. Снять дворники.

5. Снять жабо.

Протяжка кабеля от ПТФ к реле около АКБ

Правая ПТФ:

1. Начинаем подключение правой ПТФ. Это будет самый длинный одинарный "+"провод (около 4 метра) который нужно протянуть между бочком омывателя и лонжероном, далее протянуть вдоль штатной проводки закрепляя стяжками и пустить через технологический канал под АКБ сняв акб, корпус воздушного фильтра и подключить к реле на 30 контакт.

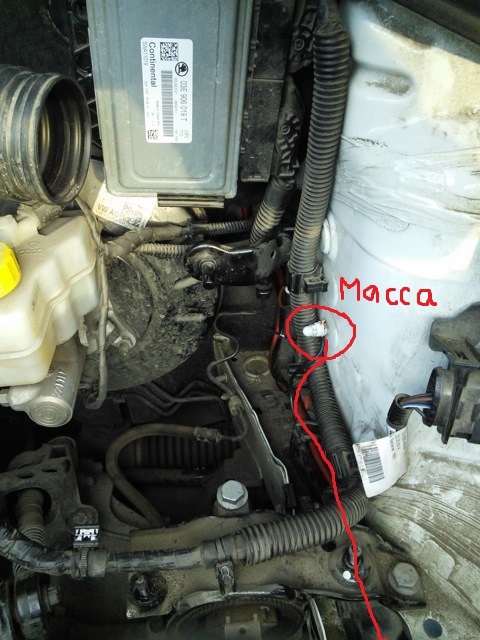

2. Второй провод от лампы это масса (длина его около 50 — 60 см) подключается к ближайшей массе.

3. Эти два провода нужно уложить в гофре и замотать тряпичной изолентой.

Левая ПТФ:

1. Провод "+" от левой птф длинной около 50 см идёт к реле на 30 контакт и скручиваются с проводом "+"правой ПТФ.

2. Масса для лампы левой ПТФ идет от левой арки (за воздушным фильтром).

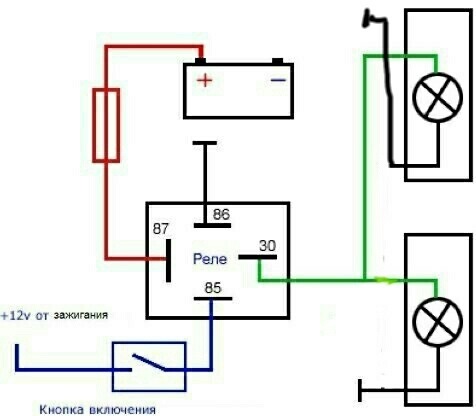

Подключение к реле

1. Два "+" от ПТФ скручиваем вместе и подключаем на 30 контакт.

2. От реле контакта 86 кидаем на массу.

3. Постоянный плюс берем от колодки предохранителей АКБ и ставим предохранитель на 15 ампер и подключаем к реле к контакту 87.

4. От реле контакта 85 одинарный провод идёт на переключатель в салон.

Протяжка провода с моторного отсека до переключателя:

Примечание:

С левой стороны будем тянуть одинарный провод от реле контакта 85 на переключатель в салон через центральный жгут проводов.

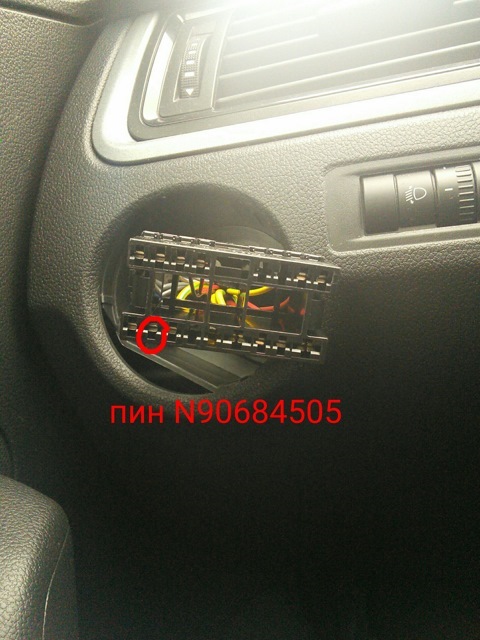

1. Подключить ламелю с проводом в разъем, показанный на картинке (слева, снизу, второй).

2. Провод, проведенный с салона, выводится к трапеции стеклоочистителя и протянуть его через штатную резинку к реле к контакту 85 (заранее провод заизолировать тряпичной изолентой).

3. Ставим все обратно.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
