Установка звездочки VVT-i Toyota Camry 2001 - 2006

Инструменты:

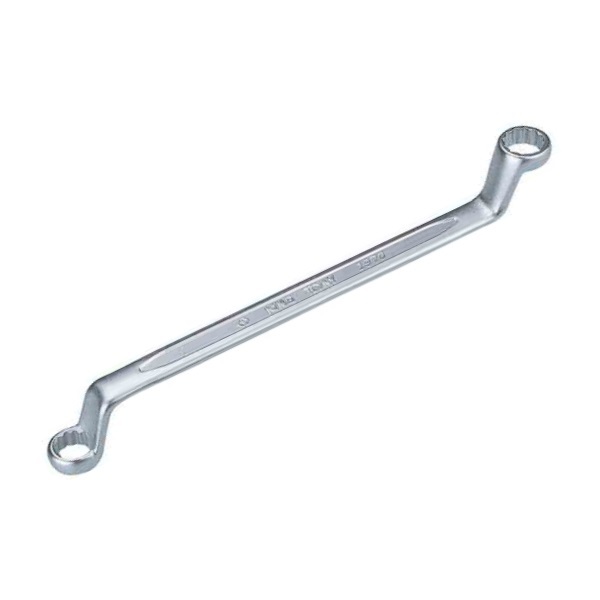

• Гаечный ключ накидной изогнутый 10 мм

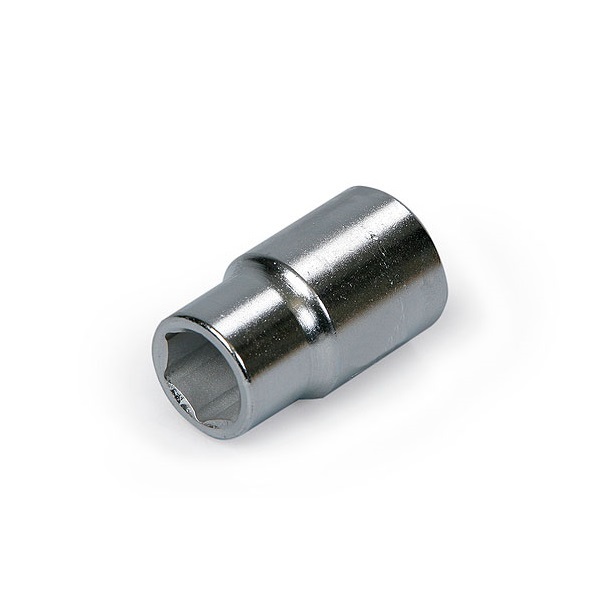

• Насадка на вороток 10 мм
• Торцевой ключ
• Динамометрический ключ

Детали и расходники:

• Звездочка VVT-i

1. Установите звездочку VVT-i на распределительный вал. Удерживайте звездочку в таком положении, чтобы паз в ней находился немного левее установочного штифта распределительного вала (при взгляде со стороны вала). Слегка нажмите на звездочку и поверните ее против часовой стрелки. Убедитесь, что нет видимого зазора между звездочкой и торцом распределительного вала.

Правильное положение звездочки VVT-i:

1 – паз;

2 – штифт.

Примечание:

Не вращайте звездочку по часовой стрелке.

2. Удерживая вал ключом, затяните болт крепления моментом затяжки 54 Н·м.

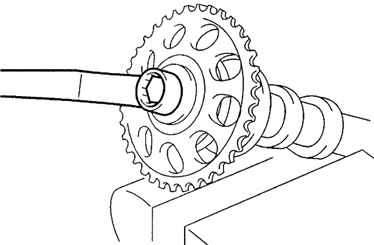

Затягивание болта крепления звездочки VVT-i

3. Убедитесь, что привод VVT перемещается по часовой стрелке и фиксируется стопорным штифтом в правильном положении.

4. Временно заверните болт крепления.

5. Удерживая вал ключом, затяните болт крепления.
