Замена переднего сальника коленчатого вала дизельного двигателя

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Динамометрический ключ
  • Молоток резиновый
  • Силиконовый герметик
  • Ветошь
  • Отвертка плоская малая

Детали и расходники:

  • Сальник коленчатого вала (передний)

Сальник коленчатого вала

Схема сальника коленчатого вала дизельного двигателя Skoda Fabia I

I – сальник с пружиной;

II – сальник из материала ПТФЭ;

1 – рабочая кромка;

2 – сальник.

Установка сальников коленчатого вала

Схема установки сальников коленчатого вала дизельного двигателя Skoda Fabia I

1 – передний сальник;

2 – передняя крышка блока цилиндров;

3 – блок цилиндров;

4 – маховик;

5 – болт крепления маховика;

6 – щиток картера сцепления;

7 – болт крепления держателя заднего сальника;

8 – держатель заднего сальника с сальником в сборе.

Обратите внимание:

на двигателе установлены сальники без поджимных пружин, с ребристой рабочей кромкой 1. Рабочие кромки этих сальников нельзя смазывать перед установкой, посадочное место на валу также должно быть сухим и чистым.

Порядок выполнения

1. Снимите локарь правого переднего крыла.

2. Снимите ремень привода распределительного вала, как описано здесь.

3. Отверните болт 1 крепления шкива коленчатого вала, удерживая при этом коленчатый вал от проворачивания. На станциях техобслуживания для этого применяют приспособления Т 30004 или МР 1-310 (2 – приспособление; 3 – шкив коленчатого вала).

Схема отворачивания болта крепления шкива коленчатого вала дизельного двигателя Skoda Fabia I

4. Снимите шкив 3 коленчатого вала.

5. Съемником уплотнительных колец МР 1-226, либо подцепив отверткой, выньте старый сальник.

6. Протрите коленчатый вал чистой тряпкой.

7. Наденьте новый сальник на коленчатый вал рабочей кромкой внутрь блока цилиндров с помощью подходящей оправки, например Т 10053/1.

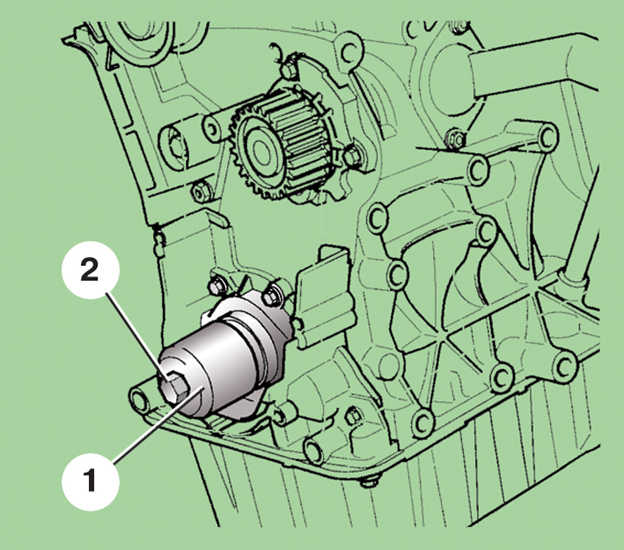

8. Запрессуйте сальник до упора с помощью оправки 1. На станциях техобслуживания для этого применяют оправку Т 10053 с болтом Т 10053/2 (1 – оправка Т 10053; 2 – болт Т 10053/2).

Схема запрессовки сальника дизельного двигателя Skoda Fabia I

Если не удается вынуть старый сальник, то для его замены можно снять переднюю крышку блока цилиндров. Для этого снимите шкив коленчатого вала, выполнив указания в п. 1–4, затем проведите следующие работы:

1. Снимите картер двигателя.

2. Отверните болты 7 крепления и снимите переднюю крышку 2. Крышка установлена на силиконовом герметике D176404 А2 без прокладки, оторвать ее от блока можно сбив несильными ударами резинового молотка.

3. Выньте из крышки 2 передний сальник 1.

4. Тщательно очистите от масла и остатков старого герметика посадочное место под сальник в крышке и сопрягающиеся поверхности крышки и блока цилиндров.

5. Запрессуйте с помощью подходящей оправки новый сальник в крышку до упора.

6. Нанесите на крышку силиконовый герметик (место нанесения герметика показано стрелкой). При этом не наносите слишком толстый слой герметика, толщина слоя должна быть 2–3 мм.

Схема нанесения силиконового герметика на переднюю крышку блока цилиндров дизельного двигателя Skoda Fabia I

7. Наденьте на коленчатый вал направляющую оправку, чтобы не повредить рабочую кромку сальника, и установите крышку на место. Болты крепления крышки затяните равномерно крест-накрест моментом 15 Н·м.

8. Установите в обратном порядке все снятые детали. Учтите, что герметик сохнет в течение 30 мин, поэтому заливать масло в картер двигателя можно не ранее чем через 30 мин после установки картера.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
