Установка ВМТ поршня первого цилиндра дизельного двигателя

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Приспособление МР-301
  • Приспособление Т10050

Примечания:

Поворачивайте коленчатый вал только по часовой стрелке (в сторону вращения вала) за болт крепления шкива привода генератора. Запрещается проворачивать коленчатый вал за шкив распределительного вала.

Установка поршня первого цилиндра в положение ВМТ такта сжатия необходима для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения.

Выставляйте ВМТ по меткам на шкивах распределительных валов, так как при установке по метке на шкиве привода генератора в ВМТ может оказаться поршень либо первого, либо четвертого цилиндра. Установив ВМТ по шкиву распределительного вала, убедитесь в совпадении меток на шкиве привода генератора или шкиве коленчатого вала. Если они не совпадают, значит, нарушена установка фаз газораспределения, в этом случае снимите ремень привода распределительного вала и поверните коленчатый вал до совпадения меток.

Установка ВМТ поршня первого цилиндра дизельного двигателя Skoda Fabia I

C – отверстие блока цилиндров;

1 – метка (стрелка) на задней крышке ремня привода распределительного вала должна совпасть с впадиной между двумя выступами на ступице шкива распределительного вала;

2 – приспособление МР-301 должно войти в отверстия шкива и головки блока;

3 – приспособление Т10050 для установки в ВМТ коленчатого вала должно войти в отверстие С блока цилиндров, при этом метки на приспособлении и шкиве должны совпасть.

Поршень первого цилиндра устанавливают в положение ВМТ такта сжатия так же, как поршень бензинового двигателя по нижеприведенной схеме.

1. Снимите верхний кожух двигателя, как описано здесь.

2. Отстегнув защелки, снимите верхнюю крышку ремня привода распределительного вала.

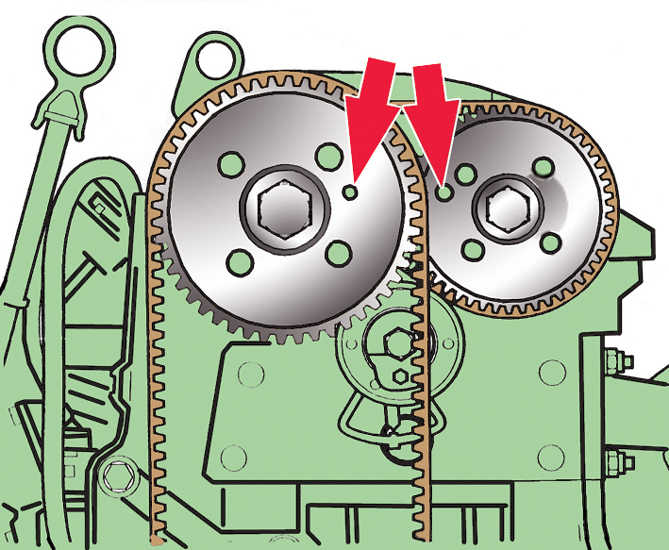

3. Проверните коленчатый вал так, чтобы отверстия в шкивах распределительных валов расположились напротив друг друга, как показано на рисунке.

Установка ВМТ поршня первого цилиндра двигателя, выставление отверстий шкивов распределительных валов, Skoda Fabia I

4. Проверьте совпадение меток 1 на шкиве привода генератора и 2 на нижней крышке ремня.

Установка ВМТ поршня первого цилиндра двигателя, совпадение меток на шкиве генератора и крышке ремня, Skoda Fabia I

Метки ВМТ дизельного двигателя 1,9 л, 74 кВт TDI показаны на рисунке в начале статьи.

В статье не хватает:

  • Фото инструмента

Источник: http://www.navigator.mn/skoda-fabia/dvigatel/ustanovka-porshnya-pervogo-tsilindra-v-polozhenie-vmt-takta-szhatiya/dizelnie-dvigateli.html
