Снятие и установка двигателя

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Таль/лебедка грузоподьемностью 300 кг
  • Динамометрический ключ
  • Вороток под торцевую насадку
  • Насадка на вороток 6 мм
  • Насадка на вороток 7 мм
  • Насадка на вороток 8 мм
  • Насадка на вороток 10 мм
  • Насадка на вороток 12 мм

Детали и расходники:

  • Винтовые или пружинные хомуты
  • Прокладки и уплотнительные кольца
  • Самостопорящиеся гайки
  • Паста для резьбовых соединений, подвергающихся нагреву
  • Охлаждающая жидкость
  • Моторное масло

Примечание:

Двигатель рекомендуется снимать в сборе с коробкой передач. Для снятия двигателя используют кран, таль, лебедку и т.п. грузоподъемностью 300 кг.​

Снятие и установка двигателя описаны на примере дизельного двигателя, все остальные двигатели снимают и устанавливают аналогично.​

Для автомобилей с кондиционером необходимы предварительный слив хладагента и последующая заправка системы кондиционирования на станции техобслуживания.

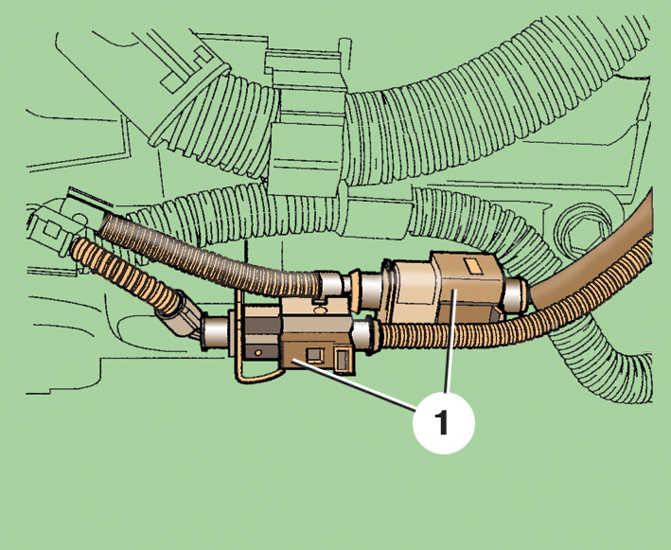

Корпус дроссельной заслонки

Корпус дроссельной заслонки двигателя Skoda Fabia I

1 – клапан рециркуляции отработавших газов;

2 – корпус дроссельной заслонки;

3 – шланг;

4 – вакуумный привод дроссельной заслонки;

5 – вакуумный шланг.

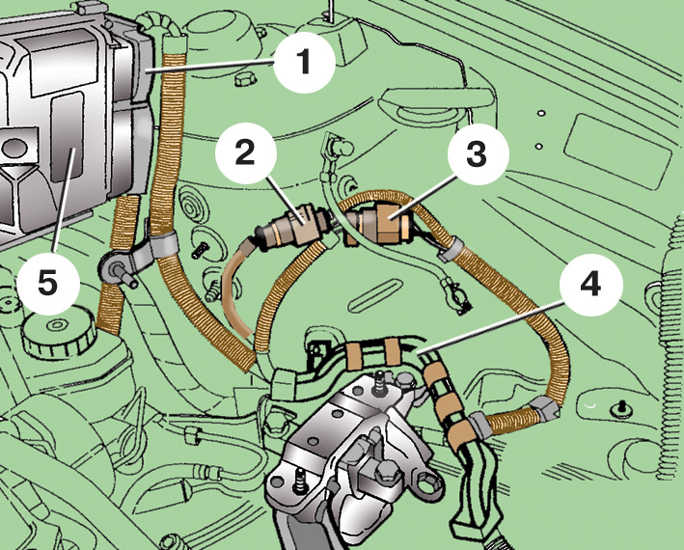

Блок управления двигателем

Блок управления двигателем Skoda Fabia I

1, 2, 3 – соединительные колодки;

4 – держатель жгута проводов;

5 – блок управления двигателем.

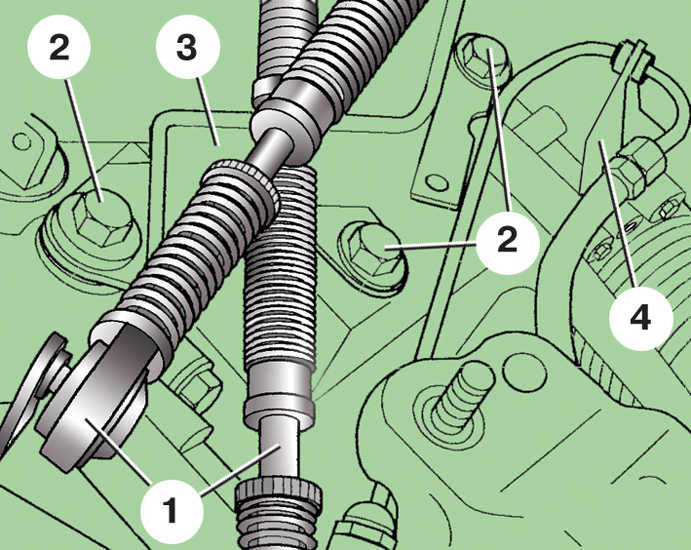

Кронштейн тяг переключения передач

Кронштейн тяг переключения передач КПП Skoda Fabia I

1 – тяги переключения передач;

2 – болты крепления кронштейна;

3 – кронштейн;

4 – кронштейн на коробке передач.

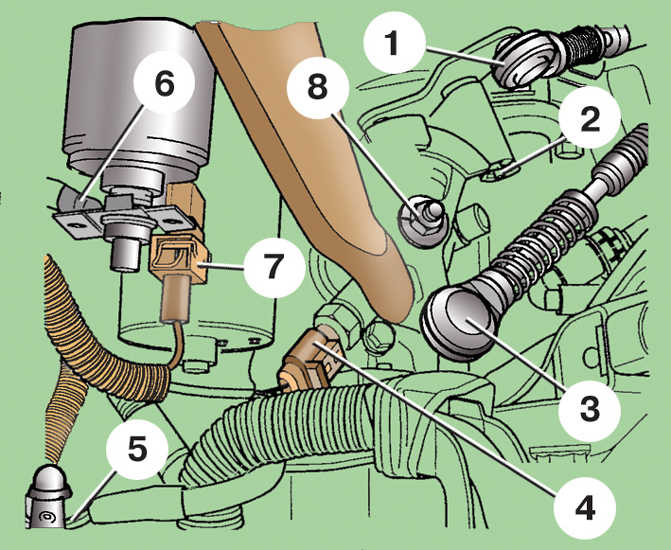

Тяги переключения передач

Схема тяг переключения передач КПП Skoda Fabia I

1 – трос выбора передач;

2 – стопорная шайба;

3 – трос переключения передач;

4 – соединительная колодка выключателя света заднего хода;

5 – провод «массы»;

6 – провод;

7 – соединительная колодка;

8 – гайка крепления рычага переключения передач.

Предупреждение:

Шланги на двигателе закреплены тремя видами хомутов: винтовыми, пружинными и ленточными. Ленточные хомуты одноразовые, при установке двигателя их нужно заменить на винтовые или пружинные.

Топливные шланги можно закреплять только пружинными хомутами, применение винтовых и ленточных хомутов не допускается.

Снятие двигателя

1. Снимите аккумуляторную батарею, как описано здесь.

2. Слейте жидкость из системы охлаждения двигателя, как описано здесь.

3. Слейте масло из картера двигателя, как описано здесь.

4. Снимите грязезащитный щиток двигателя, вывернув винты его крепления (см. рис. Грязезащитный щиток двигателя).

5. Снимите привод правого колеса в сборе, как описано здесь.

6. Отверните болты крепления и отсоедините привод левого колеса от фланца полуоси. Привяжите проволокой привод к кузову, чтобы он не мешал.

7. Отсоедините приемную трубу глушителя от выпускного коллектора, как описано для бензинового или дизельного двигателей.

8. Снимите передний буфер, как описано здесь.

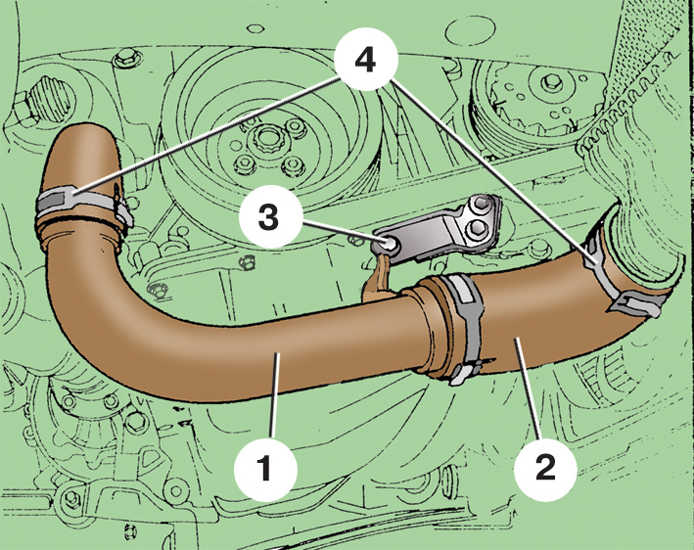

9. В нижнем воздуховоде наддува отверните болт 3 крепления нижнего воздуховода, снимите хомуты 4 и затем воздуховод 1 со шлангом 2.

Нижний воздуховод наддува Skoda Fabia I

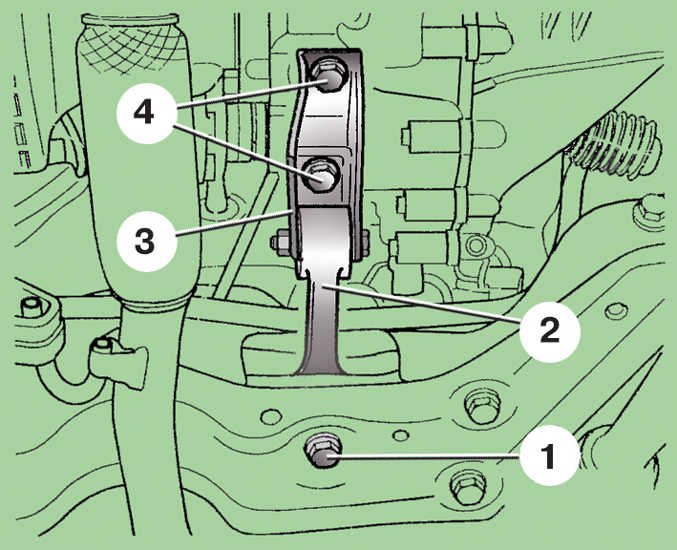

10. Снимите заднюю опору силового агрегата 2 с кронштейном 3, отвернув болты 1 и 4 крепления ее к кузову и коробке передач.

Схема крепления задней опоры двигателя Skoda Fabia I

11. Снимите верхний кожух двигателя, как описано здесь.

12. Снимите воздушный фильтр, как описано для бензиновых и дизельных двигателей.

13. Отсоедините провода генератора от держателя на крышке аккумуляторной батареи.

14. Отсоедините шланги от радиатора, как описано здесь.

15. У автомобилей с кондиционером нужно разъединить трубки высокого и низкого давления и отсоединить трубку высокого давления от компрессора. При этом учтите, что заправить систему кондиционирования можно только на станции техобслуживания.

16. Снимите верхнюю поперечину передка кузова (на ней закреплен замок капота).

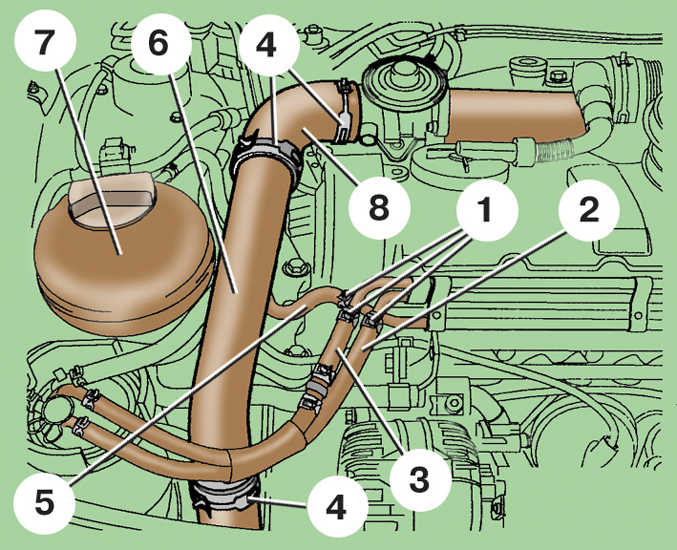

17. Руководствуясь схемой моторного отсека, снимите хомуты 4 и воздуховод 6 со шлангом 8.

Схема моторного отсека Skoda Fabia I

18. В моторном отсеке, снимите хомуты 1 и отсоедините шланги подвода охлаждающей жидкости 5, подачи 3 и слива 2 топлива от трубок на двигателе.

19. Также, в моторном отсеке, отсоедините шланг от расширительного бачка 7 снизу.

20. Отсоедините вакуумный шланг 5 (см. рис. Корпус дроссельной заслонки) от привода 4 дроссельной заслонки.

21. Отсоедините шланг 3 (см. рис. Корпус дроссельной заслонки) от клапана 1 рециркуляции отработавших газов.

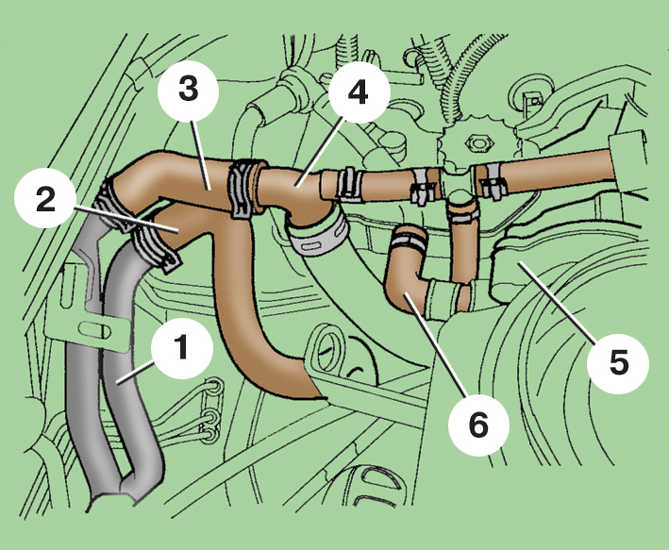

22. Руководствуясь схемой шлангов отопителя, сдвиньте пружинный хомут и отсоедините шланг 3 от тройника 4.

Сехма шлангов отопителя Skoda Fabia I

23. По схеме шлангов отопителя, сдвиньте пружинный хомут и отсоедините шланг 2 от патрубка 1 радиатора отопителя.

24. По схеме шлангов отопителя, отсоедините шланг 6 от вакуумного насоса 5.

25. Отсоедините колодку 1 (см. рис. Блок управления двигателем) от блока 5 управления двигателем.

26. Разъедините колодки 2 (см. рис. Блок управления двигателем) и 3 жгутов проводов и выньте их из держателя.

27. Отцепите от брызговика держатель 4 (см. рис. Блок управления двигателем) жгута проводов.

28. Отверните три болта 2 (см. рис. Кронштейн тяг переключения передач) крепления кронштейна 3.

29. Выньте из кронштейна 4 (см. рис. Кронштейн тяг переключения передач) трубку привода сцепления.

30. Снимите стопорную шайбу 2 (см. рис. Тяги переключения передач), снимите рычаг выбора передач и отложите его в сторону вместе с тросом 1. Выньте втулки оси рычага выбора передач.

31. Отверните гайку 8 (см. рис. Тяги переключения передач) крепления, снимите рычаг включения передач и отложите его в сторону вместе с тросом 3.

32. Отсоедините колодку 4 (см. рис. Тяги переключения передач) от выключателя света заднего хода.

33. Отсоедините «массовый» провод от лонжерона (см. рис. Тяги переключения передач).

34. Отсоедините колодку 7 (см. рис. Тяги переключения передач) и провод 6 от тягового реле стартера.

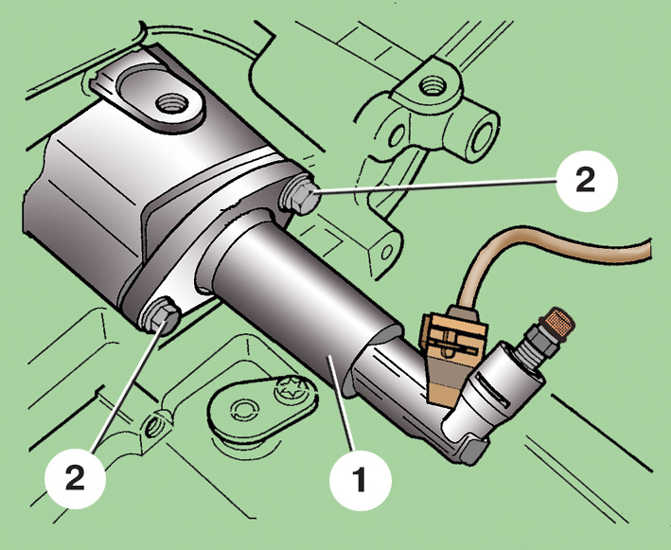

35. Отверните два болта 2 и выньте из картера коробки передач рабочий цилиндр 1 привода выключения сцепления. Не отсоединяя от него шланг, отведите цилиндр в сторону.

Схема вынимания из картера коробки передач привода выключения сцепления Skoda Fabia I

Предупреждение:

При снятом рабочем цилиндре запрещается нажимать на педаль сцепления.

36. Разъедините колодки 1 жгутов проводов и выньте их из держателя под стартером.

Схема разъединения колодки жгутов проводов и выемки их из держателя под стартером Skoda Fabia I

37. Зацепите двигатель за рымы и натяните тросы тали.

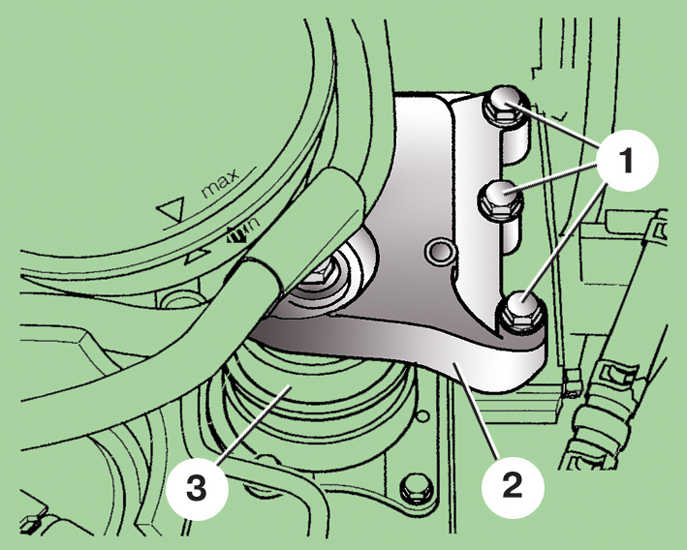

38. Отверните три болта 1 крепления правой опоры 3 силового агрегата. Если при этом двигатель опустится, приподнимите его талью (2 – кронштейн опоры).

Схема отворачивания болтов крепления правой опоры двигателя Skoda Fabia I

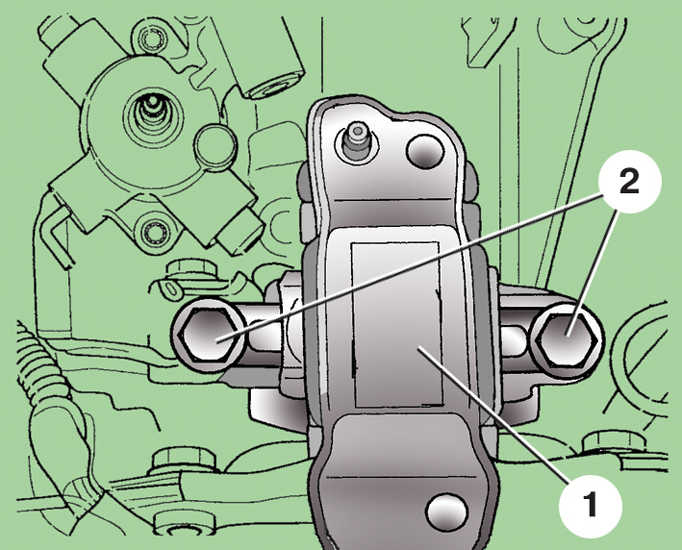

39. Отверните два болта 2 крепления левой опоры 1 силового агрегата.

Схема отворачивания болтов крепления левой опоры двигателя Skoda Fabia I

40. Слегка опустив силовой агрегат, осторожно выведите его из моторного отсека.

41. Установите силовой агрегат на стенд для разборки или на прочную, устойчивую опору и снимите коробку передач.

Установка двигателя

1. Все снятые прокладки и уплотнительные кольца замените на новые.

2. Все самостопорящиеся гайки заменить на новые.

3. Перед установкой приемной трубы глушителя нанесите на шпильки выпускного коллектора пасту G 052 112 А3 для резьбовых соединений, подвергающихся нагреву.

4. Вставьте выпавшие центрирующие втулки коробки передач.

5. Смажьте консистентной смазкой шлицы первичного вала коробки передач.

6. Отрегулируйте привод коробки передач.

7. Залейте охлаждающую жидкость и моторное масло.

Моменты затяжки

Болты общего назначения (резьба, мм - момент, Н·м):

  • М6 - 10
  • М7 - 15
  • М8 - 20
  • М10 - 40
  • М12 - 60

Болты крепления картера коробки передач к блоку двигателя (резьба, мм - момент, Н·м):

  • М10 - 45
  • М12 - 80

Болты крепления правой опоры силового агрегата (резьба, мм - момент, Н·м):

  • М10 - 45
  • М12 - 80

Болты крепления правой опоры силового агрегата (место крепления - момент, Н·м):

  • к кузову - 20, затем доверните на 90°
  • к двигателю - 30, затем доверните на 90°

Болты крепления левой опоры силового агрегата (место крепления - момент, Н·м):

  • к кузову - 50, затем доверните на 90°
  • к коробке передач - 40, затем доверните на 90°

Болты крепления задней опоры силового агрегата (место крепления - момент, Н·м):

  • к кузову - 40, затем доверните на 90°
  • к коробке передач - 30, затем доверните на 90°
