Замена подушек подвески системы выпуска отработавших газов Renault Duster

Если повреждены резиновые подушки подвески системы выпуска, во время движения автомобиля или при пуске двигателя могут прослушиваться стуки под днищем автомобиля из-за касания деталей системы о кузов или детали задней подвески.
Подушки могут быть порваны, потерять эластичность, иметь трещины и надрывы.
Работу при замене подушек выполняем на смотровой канаве или эстакаде.
Операции по снятию подушек показаны на автомобиле 4×4.
Операции по снятию подушек на автомобиле 4×2 аналогичны соответствующим операциям на автомобиле 4×4.

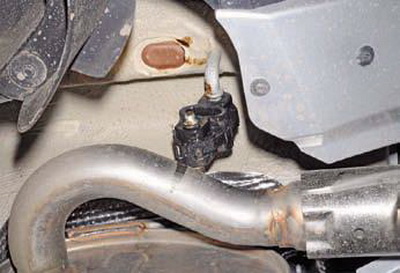

Конструкции подушек подвески каталитического нейтрализатора и дополнительного глушителя отличаются от подушек подвески основного глушителя, а также различны между собой.
Для снятия подушки подвески нейтрализатора…

…головкой «на 13» отворачиваем болт крепления подушки к кронштейну, приваренному к переднему торцу нейтрализатора.

Головкой «на 10» отворачиваем два болта крепления подушки к поперечине кузова…

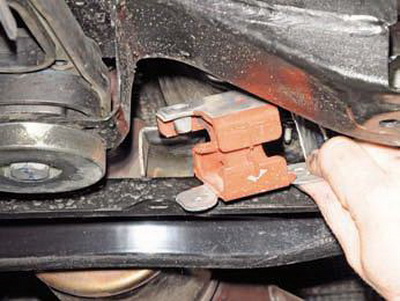

…и снимаем подушку.
Для снятия подушки подвески трубы дополнительного глушителя отжимаем отверткой подушку от кронштейна трубы и впрыскиваем в образовавшийся зазор мыльный раствор.

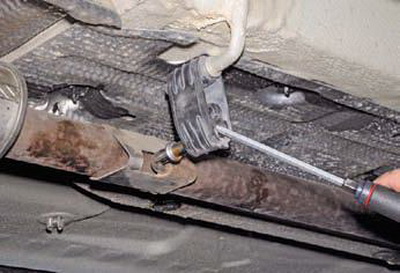

С помощью большой отвертки стягиваем с кронштейна трубы подушку.
Аналогично впрыскиваем мыльный раствор в зазор между кронштейном кузова и подушкой.

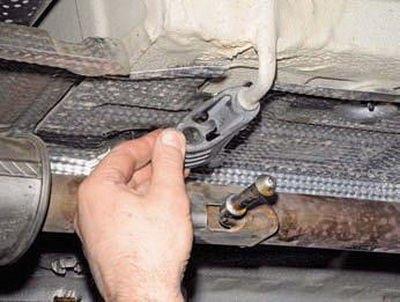

Стягиваем подушку с кронштейна кузова…

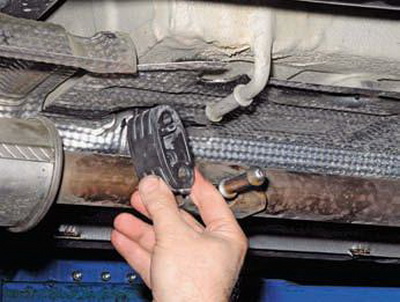

…и снимаем ее.
Если подушка подлежит замене, ее также можно снять с кронштейнов, разрезав ножом.
Для снятия правой подушки подвески основного глушителя смачиваем мыльным раствором отверстия подушки (см.
выше).

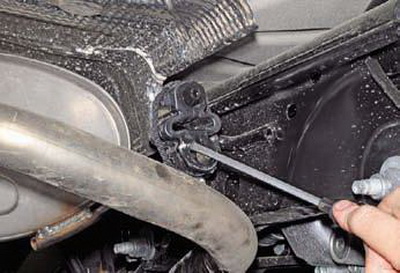

С помощью большой отвертки стягиваем подушку с кронштейна глушителя.

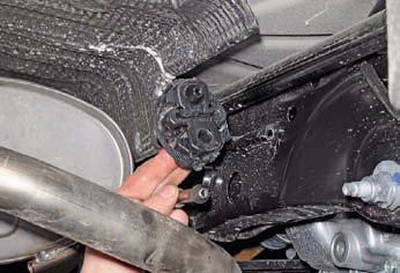

Стягиваем подушку с кронштейна кузова…

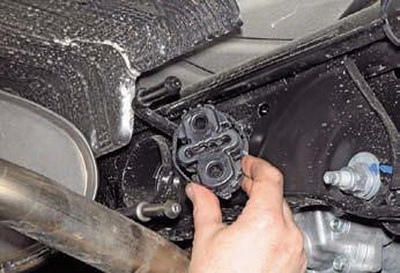

…и снимаем ее.

Левую подушку подвески основного глушителя снимаем аналогично правой.
Перед тем как установить новые подушки подвески дополнительного и основного глушителей очищаем кронштейны кузова и элементы системы выпуска, смачиваем их мыльным раствором и надеваем подушки сначала на кронштейны кузова, а затем – на кронштейны системы выпуска.
Подушку подвески каталитического нейтрализатора устанавливаем в обратной последовательности.
