Замена прокладки масляного картера Ford Focus 3

Фланец масляного картера двигателя уплотнен герметиком-прокладкой FORD WSE-M4G323-A4. При появлении течи масла необходимо заменить уплотнение.
Работу выполняйте на смотровой канаве, эстакаде или подъемнике.
Для замены уплотнения масляного картера двигателя 1,6 л Duratec Ti-VCT выполните следующие операции.
Вам потребуются: торцовые головки «на 10», «на 13», шпильки М8 (5 шт.) длиной не менее 20 мм.

1. Слейте масло из двигателя.

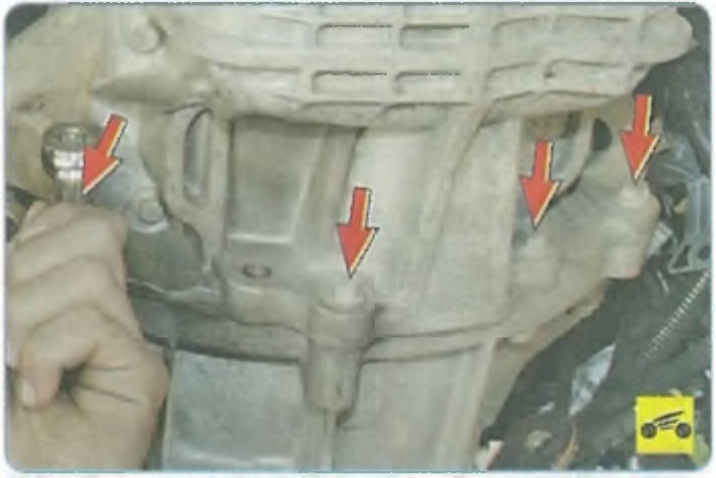

2. Выверните четыре болта крепления коробки передач к масляному картеру.

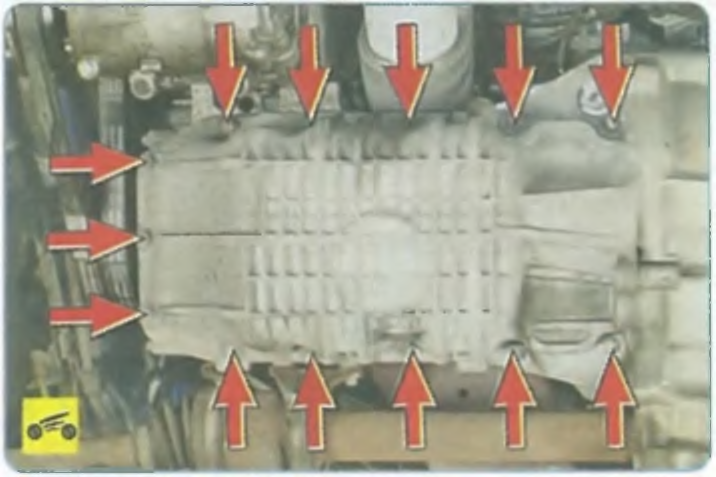

3. Выверните тринадцать болтов крепления масляного картера к блоку цилиндров двигателя, аккуратно подденьте и снимите масляный картер. Глухие отверстия в блоке цилиндров под болты необходимо защитить от попадания герметика. Для этого вверните в блок цилиндров пять шпилек М8.

4. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.
5. Нанесите на сопрягаемую поверхность масляного картера специальный герметик- прокладку (FORD WSE-M4G323-A4 или его аналог) в виде валика диаметром 3-4 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.
6. Не позднее чем через 10 мин после нанесения герметика установите масляный картер на блок цилиндров, выверните шпильки и вверните, не затягивая, болты крепления картера.
ПРЕДУПРЕЖДЕНИЕ
Для обеспечения герметичности уплотнения две последующие операции необходимо завершить не позднее чем через 5 мин после установки картера.
7. Вверните четыре болта крепления коробки передач к масляному картеру и затяните их моментом 47 Н-м.

8. Затяните болты крепления картера в указанном порядке в два этапа:
1- й - предварительная затяжка моментом 10 Н м;
2- й - окончательная затяжка моментом 20 Н-м.

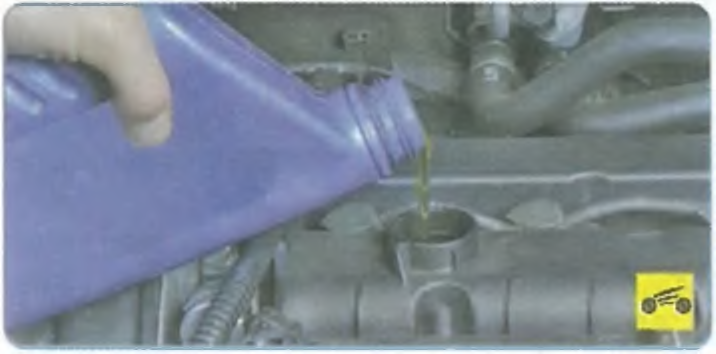

9. Залейте масло в двигатель.

ПРИМЕЧАНИЕ
Заливать масло и пускать двигатель можно не ранее чем через один час после установки масляного картера: это время необходимо для полимеризации герметика.
Для замены уплотнения масляного картера на двигателе 2,0 л Duratec Ti-VCT выполните следующие операции.
Вам потребуются: торцовые головки «на 10», «на 13».

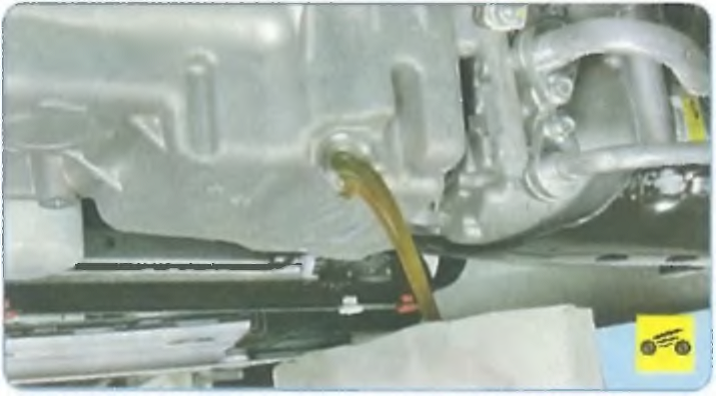

1. Слейте масло из двигателя.
2. Выверните четыре болта крепления коробки передач к масляному картеру.
3. Выверните одиннадцать болтов крепления масляного картера к блоку цилиндров двигателя.
4. Подденьте и снимите масляный картер.
5. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.
6. Нанесите на сопрягаемую поверхность масляного картера специальный герметик- прокладку (FORD WSE-M4G323-A4 или его аналог) в виде валика диаметром 3-4 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.
7. Не позднее чем через 10 мин после нанесения герметика установите масляный картер на блок цилиндров, выверните шпильки и вверните, не затягивая, болты крепления картера.
ПРЕДУПРЕЖДЕНИЕ
Для обеспечения герметичности уплотнения две последующие операции необходимо завершить не позднее чем через 5 мин после установки картера.
8. Вверните четыре болта крепления коробки передач к масляному картеру и затяните их моментом 47 Н-м.

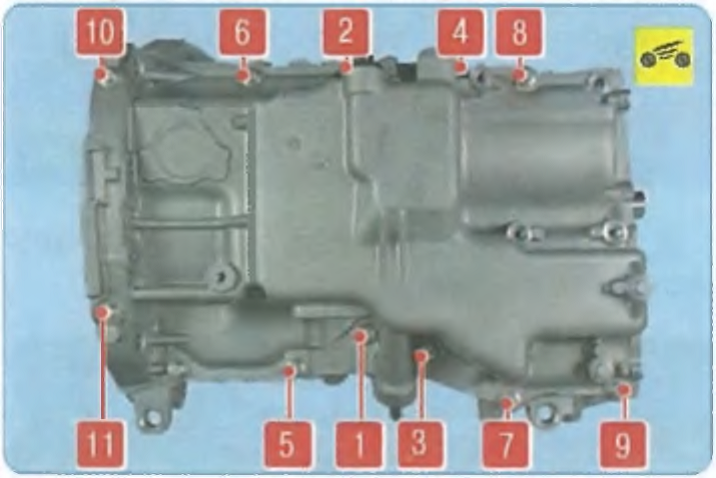

9. Затяните болты крепления картера в указанном порядке в два этапа:
1- й - предварительная затяжка моментом 10 Н-м;
2- й - окончательная затяжка моментом 20 Н-м.

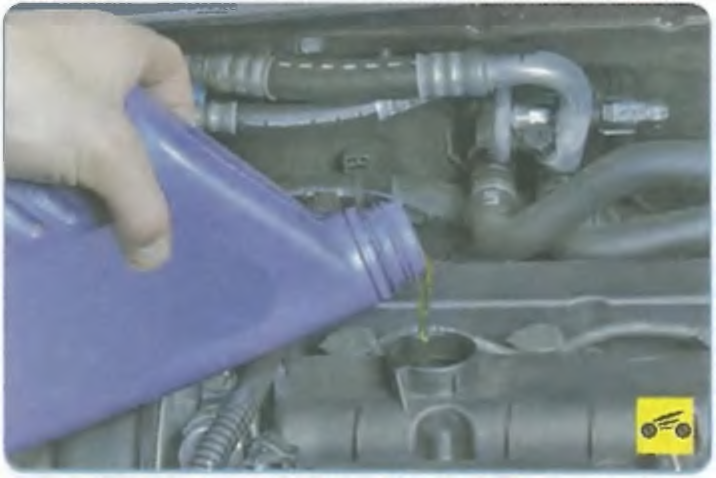

10. Залейте масло в двигатель.

ПРИМЕЧАНИЕ
Заливать масло и пускать двигатель можно не ранее чем через один час после установки масляного картера: это время необходимо для полимеризации герметика.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
