Замена прокладок выпускного коллектора и приемной трубы двигателей 4B12 и 4B11 Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой на 12 мм
  • Гаечный ключ накидной прямой на 14 мм
  • Гаечный ключ накидной изогнутый на 16 мм
  • Ключ трещоточный
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 14 мм
  • Головка на 18 мм
  • Динамометрический ключ

Детали и расходники:

  • Прокладка выпускного коллектора 1555A185

Прокладка 1555A185 выпускного коллектора двигателей 4B12 и 4B11 Mitsubishi Outlander XL

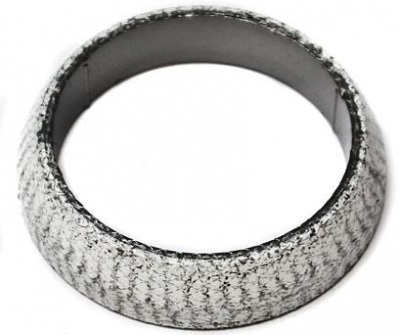

  • Уплотнительное кольцо приемной трубы и коллектора 1575A082

Уплотнительное кольцо 1575A082 приемной трубы и коллектора двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Уплотнительная прокладка приемной трубы MR529712

Уплотнительная прокладка MR529712 приемной трубы системы выпуска отработавших газов двигателей 4B12 и 4B11 Mitsubishi Outlander XL

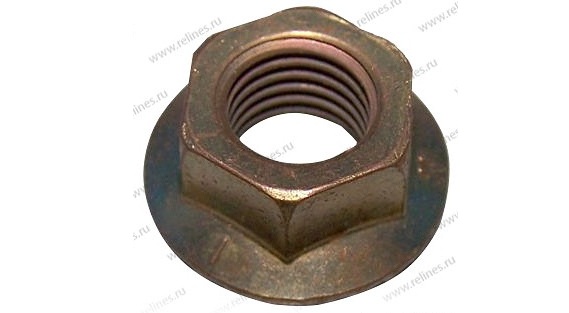

  • Гайка крепления выпускного коллектора MR224500 - 5 шт.

Гайка MR224500 крепления выпускного коллектора двигателей 4B12 и 4B11 Mitsubishi Outlander XL

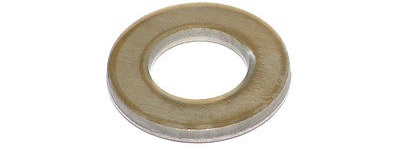

  • Шайба MD132933 - 5 шт.

Шайба MD132933 крепления выпускного коллектора двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Аэрозольная смазка типа WD-40

Примечание:

Заменяйте прокладки деталей системы выпуска отработавших газов в случае обнаружения прорыва газов через уплотнения, сопровождающийся характерным резким звуком (коллектор "сечет").
В этой статье показано, как снять выпускной коллектор для замены уплотнительной прокладки. Важно также знать, как снять приемную трубу, потому как очень часто первым прогорает уплотнительное кольцо коллектора и приемной трубы.

Снятие выпускного коллектора и приемной трубы системы выпуска газов

1. Снимите растяжку, отвернув шесть гаек накидным ключом.

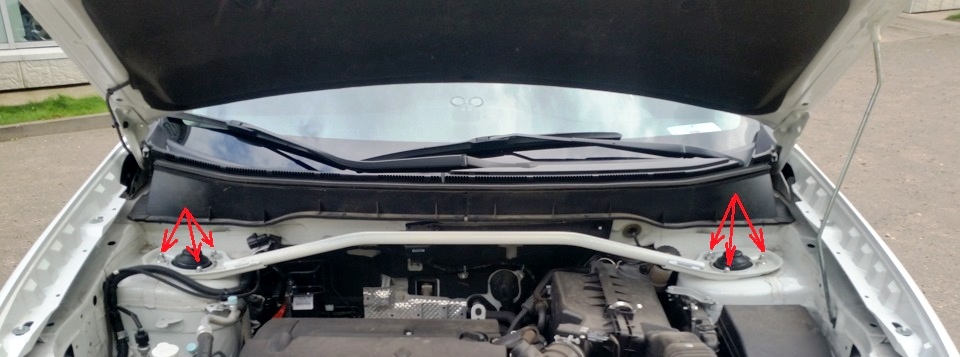

Размещение гаек крепления растяжки Mitsubishi Outlander XL

Отвернутые гайки крепления растяжки Mitsubishi Outlander XL

2. Головкой на 10 мм отверните болты крепления опорной пластины.

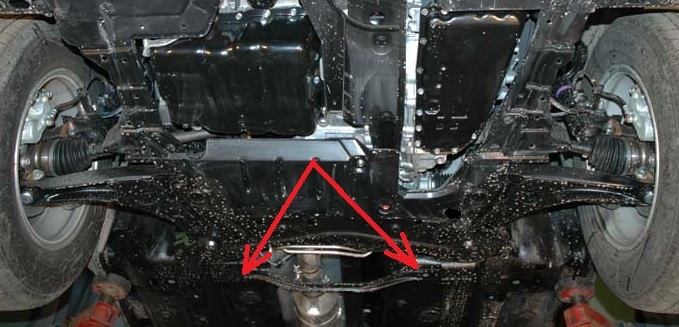

Размещение болтов крепления опорной пластины Mitsubishi Outlander XL

3. Затем отверните две гайки нижнего крепления приемной трубы.

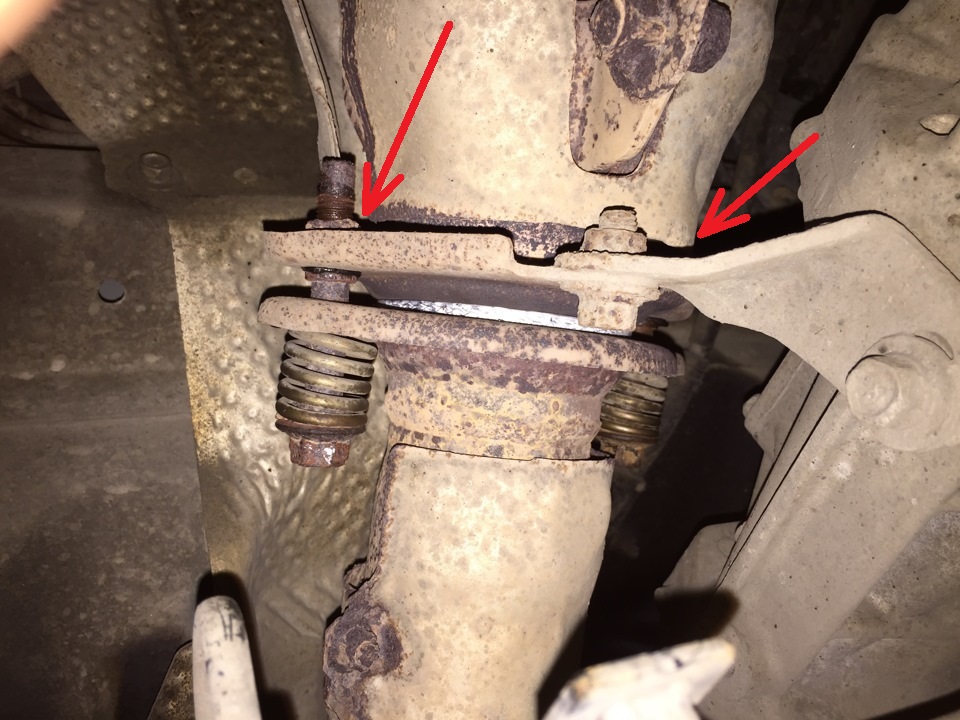

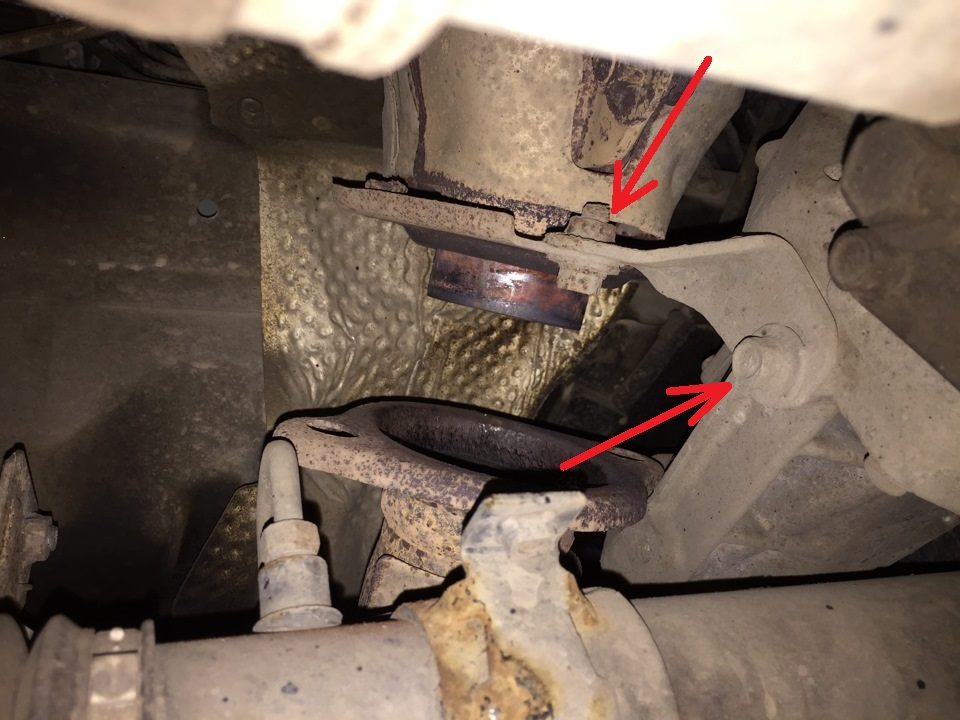

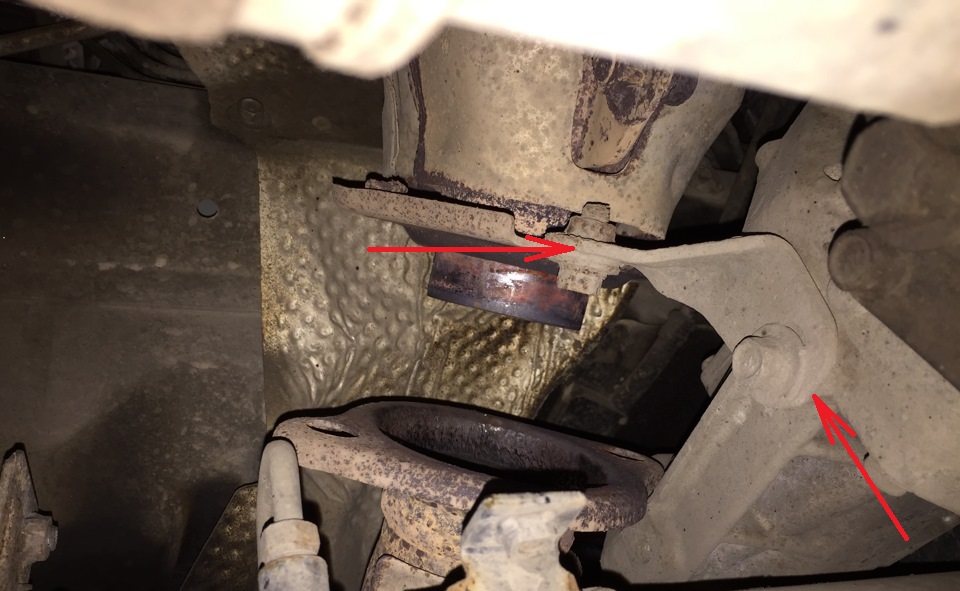

Размещение гайки нижнего крепления приемной трубы отработавших газов двигателя 4B12 Mitsubishi Outlander XL

4. Опустите центральную трубу вниз (возможно, придется снять трубу с резинового кронштейна) и извлеките шпильки приемной трубы с отверстий трубы интегрированного каталитического нейтрализатора.

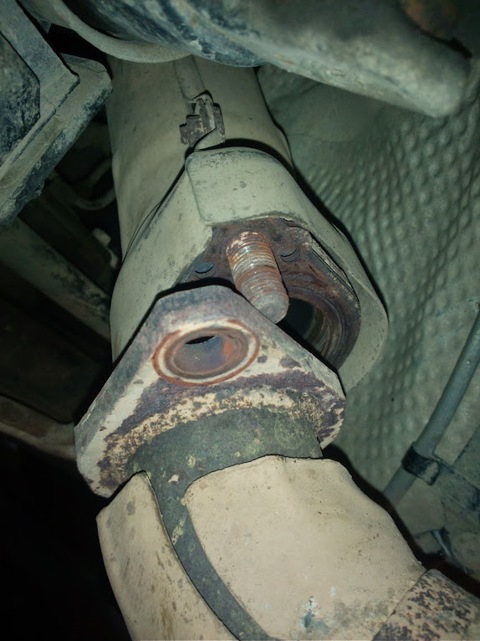

Выведенные из отверстий интегрированного каталитического нейтрализатора шпильки приемной трубы отработавших газов двигателя 4B12 Mitsubishi Outlander XL

5. Снимите с приемной трубы уплотнительную прокладку.

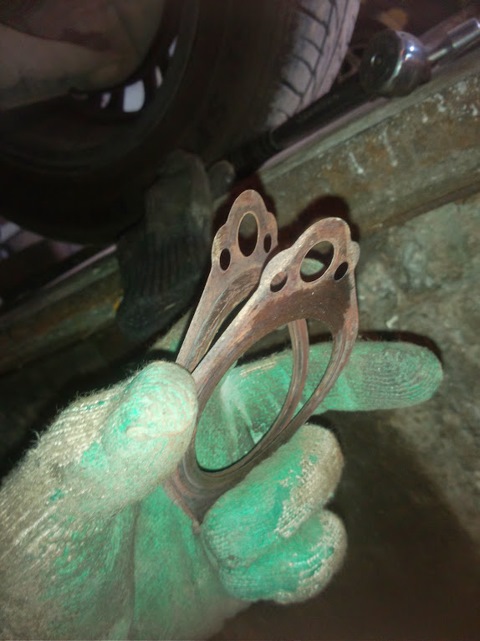

Снятая уплотнительная прокладка приемной трубы системы выпуска отработавших газов двигателя 4B12 Mitsubishi Outlander XL

Примечание:

Замена прокладки приемной трубы необходима, если старая прокладка выглядит спресованной или есть признаки прорыва через нее отработавших газов.

6. Отверните болты крепления приемной трубы к выпускному коллектору.

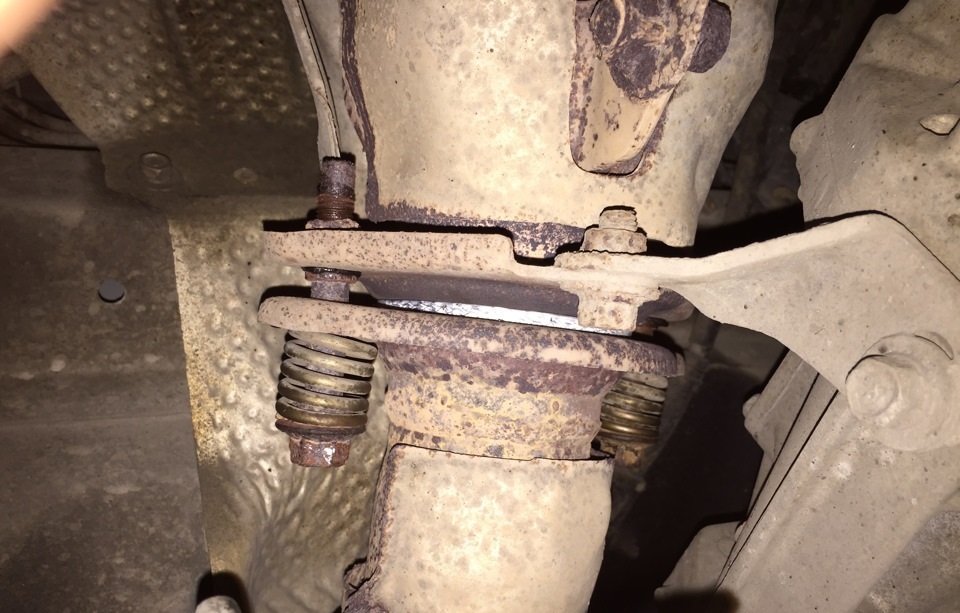

Размещение болтов крепления приемной трубы к выпускному коллектору двигателя 4B12 Mitsubishi Outlander XL

7. Снимите болты с пружинами.

Снятые болты крепления приемной трубы к впускному коллектору двигателя 4B12 Mitsubishi Outlander XL

8. Снимите приемную трубу и уплотнительное кольцо.

Снятие приемной трубы системы выпуска отработавших газов двигателя 4B12 Mitsubishi Outlander XL

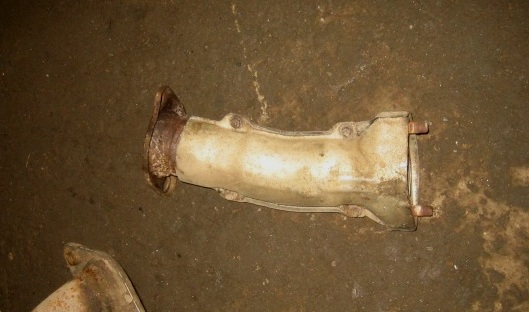

Снятая приемная труба системы выпуска отработавших газов двигателя 4B12 Mitsubishi Outlander XL

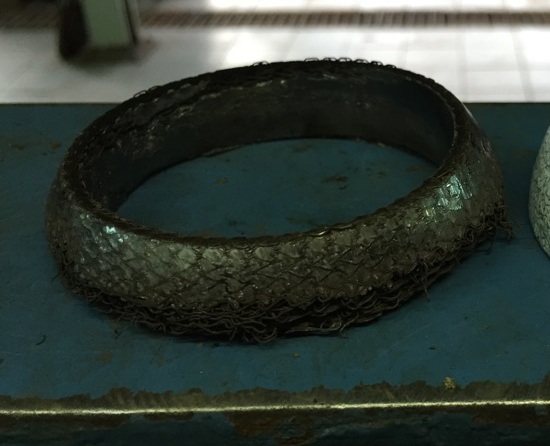

Снятое уплотнительное кольцо приемной трубы и выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

9. Отверните три болта крепления верхнего теплозащитного кожуха выпускного коллектора (для наглядности показано на снятом двигателе).

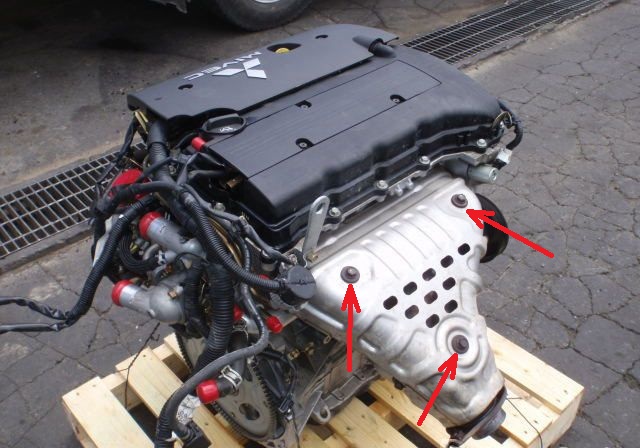

Размещение болтов крепления верхнего теплозащитного кожуха выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

10. Извлеките болты и снимите верхний кожух с выпускного коллектора.

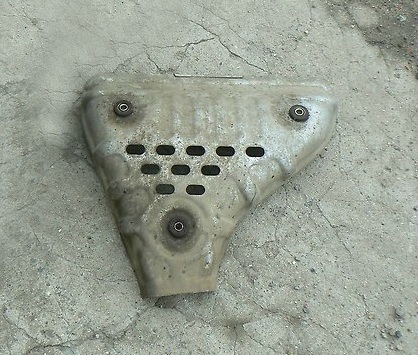

Снятый верхний теплозащитный кожух выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

11. Затем отверните три болта крепления нижнего кронштейна выпускного коллектора (для наглядности показано на снятых двигателе и коллекторе).

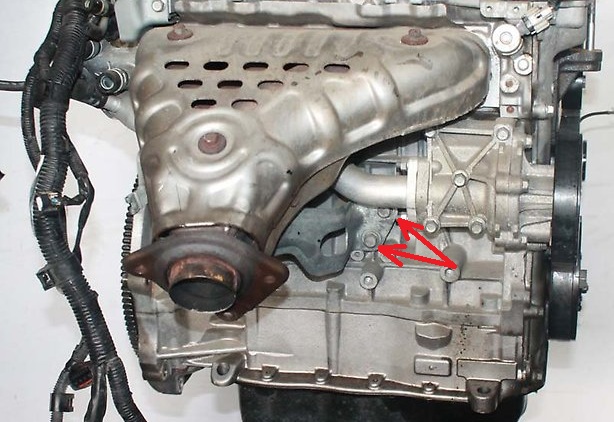

Размещение болтов крепления нижнего кронштейна выпускного коллектора к блоку цилиндров двигателя 4B12 Mitsubishi Outlander XL

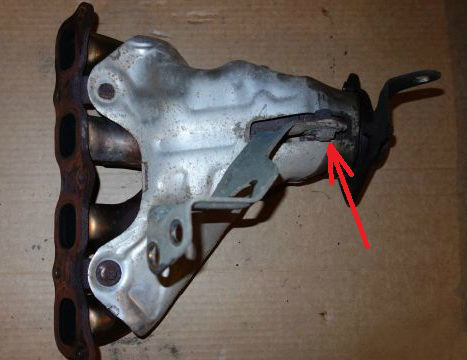

Размещение болта крепления нижнего кронштейна выпускного коллектора к пластине коллектору двигателя 4B12 Mitsubishi Outlander XL

12. Извлеките нижний кронштейн выпускного коллектора из моторного отсека.

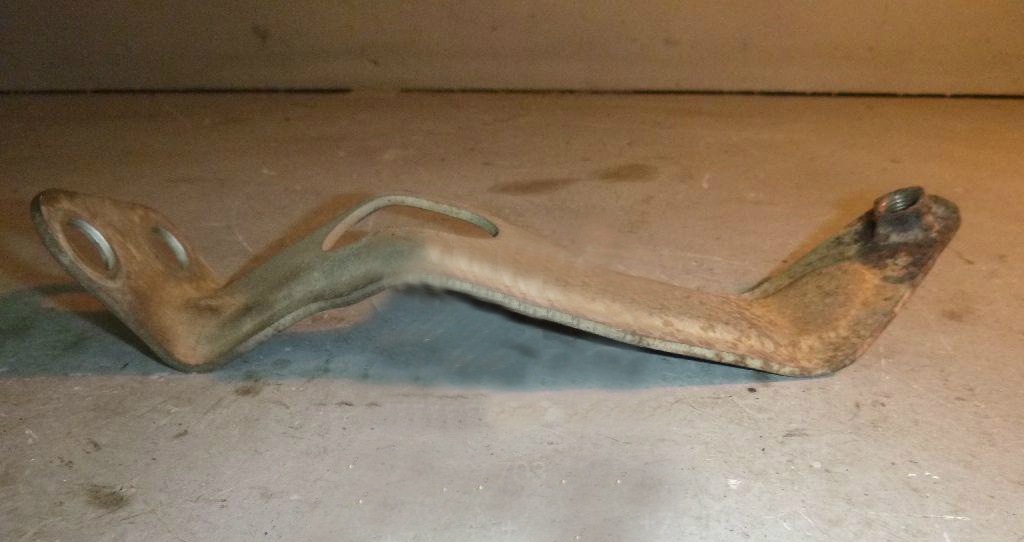

Снятый нижний кронштейн выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

13. Отверните два болта крепления заднего кронштейна выпускного коллектора и снимите его.

Размещение болтов крепления заднего кронштейна выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

14. Отверните болты крепления нижнего теплозащитного кожуха и переместите его в положение, при котором он не будет помехой при ослаблении и снятии гаек крепления выпускного коллектора (для наглядности показано на снятом выпускном коллекторе). При этом, два верхних болта отворачиваются снизу.

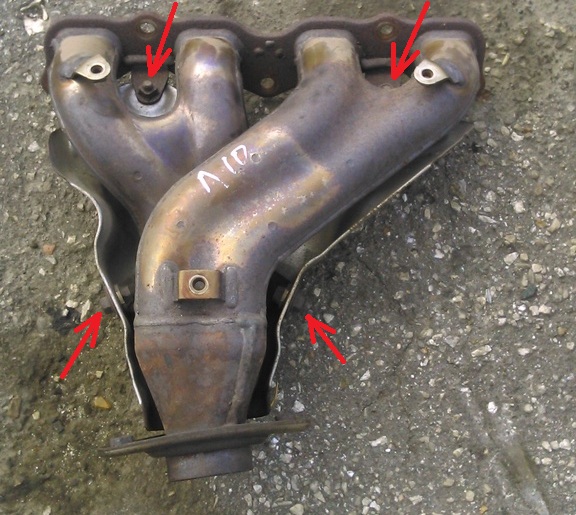

Размещение болтов крепления нижнего теплозащитного кожуха выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

15. Ослабьте гайки крепления выпускного коллектора, затем снимите гайки крепления и шайбы (для наглядности размещение гаек крепления показано на снятом коллекторе).

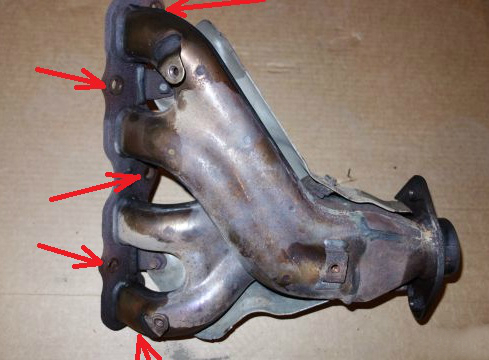

Размещение отверстий для крепления выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

16. Снимите коллектор выпускной Митсубиси Аутлендер ХЛ и нижний теплозащитный кожух.

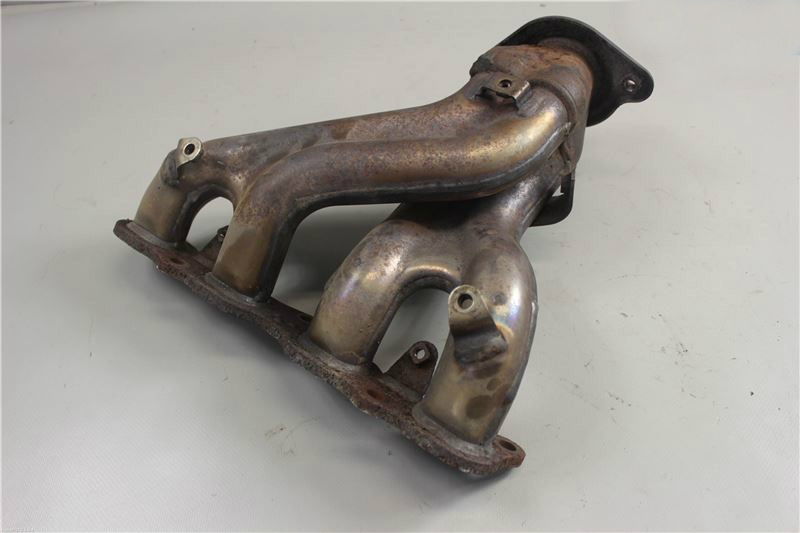

Снятый выпускной коллектор двигателя 4B12 Mitsubishi Outlander XL

17. Затем снимите со шпилек уплотнительную прокладку выпускного коллектора.

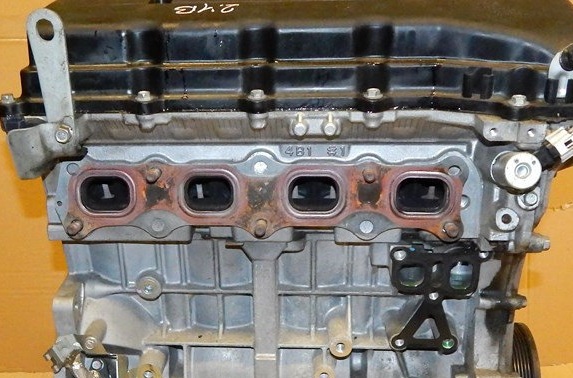

Двигатель 4B12 со снятой прокладкой выпускного коллектора Mitsubishi Outlander XL

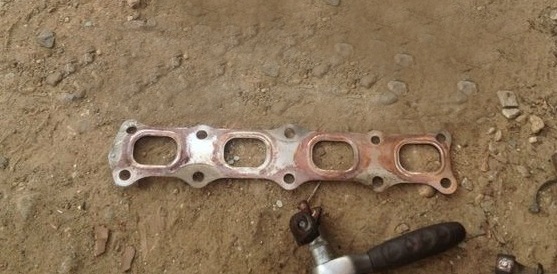

Снятая уплотнительная прокладка выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

Установка выпускного коллектора и приемной трубы системы выпуска газов

1. Установите прокладку на шпильки головки блока цилиндров.

Примечание:

Используйте при установке только новую прокладку выпускного коллектора.

2. Установите нижний теплозащитный кожух на выпускной коллектор, не затягивая болтов его крепления, затем установите выпускной коллектор и теплозащитный кожух в сборе на двигатель.

3. Переместите нижний теплозащитный кожух в положение, при котором он не будет помехой при установке и затяжке гаек крепления выпускного коллектора.

4. Установите шайбы гайки крепления выпускного коллектора, затем затяните гайки крепления номинальным моментом 49 ± 5 Н·м в несколько приемов и в последовательности, указанной на рисунке.

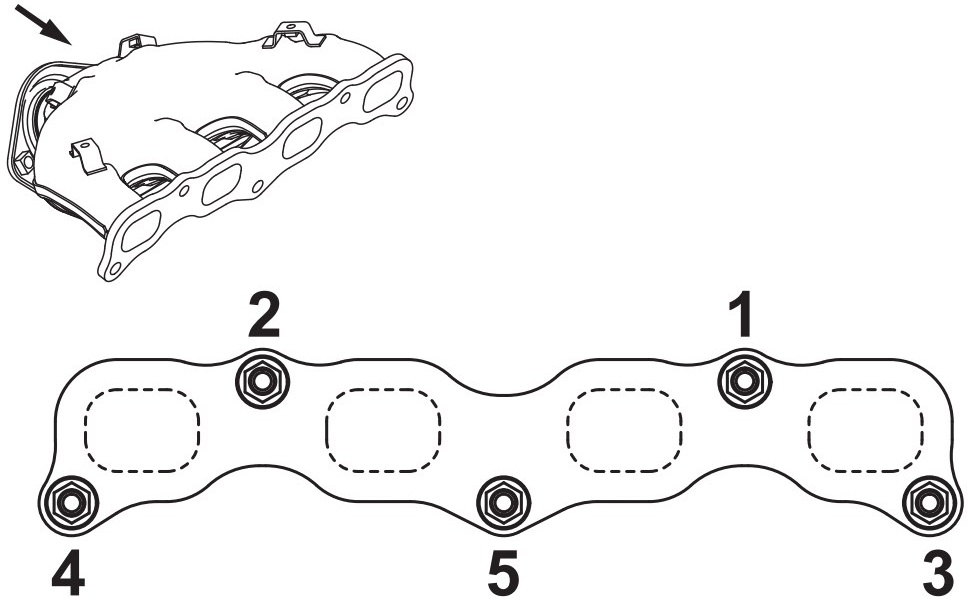

Последовательность затяжки гаек выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

Примечание:

При установке выпускного коллектора используйте только новые гайки крепления и шайбы.

5. Закрепите нижний теплозащитный кожух на выпускном коллекторе, затянув болты крепления номинальным моментом 14 ± 1 Н·м.

6. Установите задний кронштейн выпускного коллектора и затяните от руки болты крепления.

7. Убедитесь, что привалочная поверхность кронштейна плотно прилегает к выпускному коллектору с одной стороны и к корпусу раздаточной коробки с другой стороны.

Проверка плотности прилегания заднего кронштейна выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

8. Затяните номинальным моментом 20 ± 5 Н·м болт "А" крепления кронштейна, который расположен со стороны выпускного коллектора.

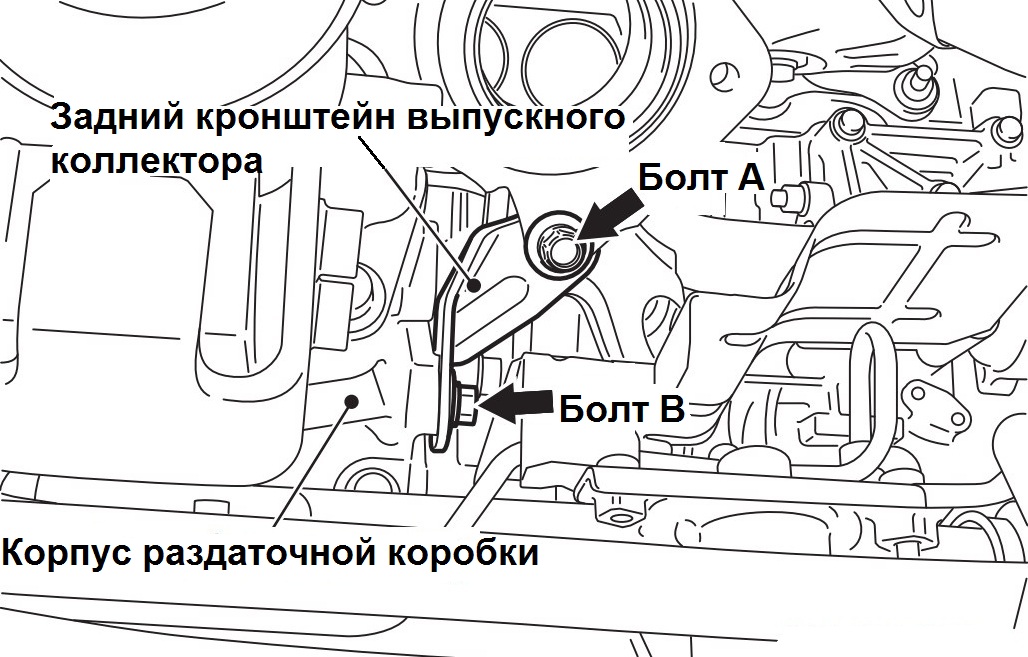

Последовательность затяжки болтов крепления заднего кронштейна выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

9. Затяните номинальным моментом 20 ± 5 Н·м болт "В" (см. рисунок выше) крепления кронштейна, который расположен со стороны корпуса раздаточной коробки.

10. Установите нижний кронштейн выпускного коллектора и затяните от руки болты крепления.

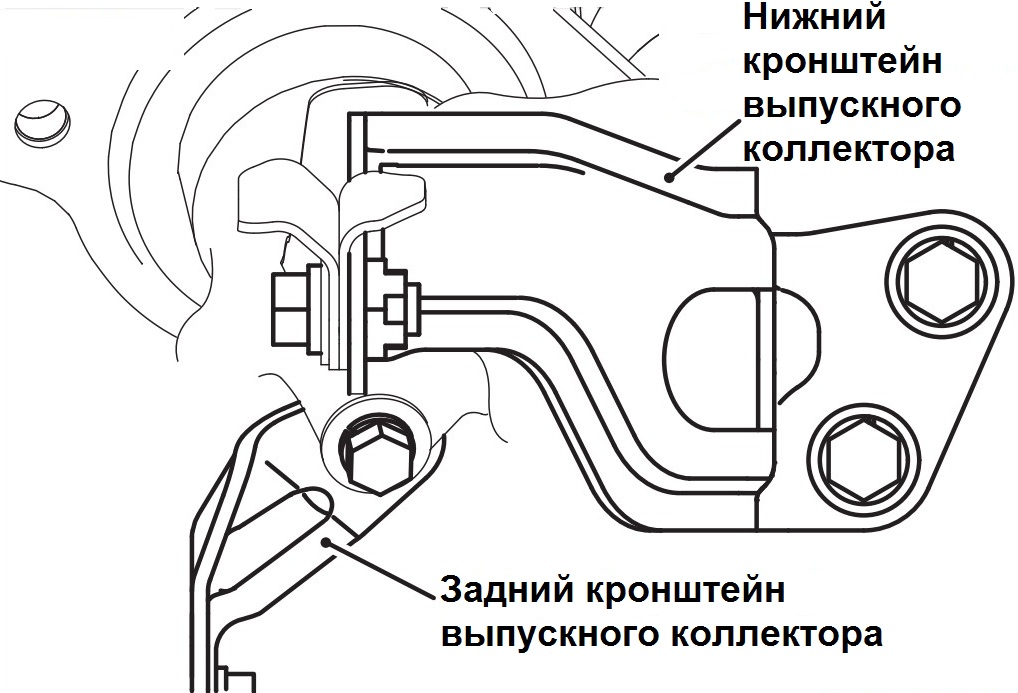

Установка нижнего кронштейна выпускного коллектора двигателя 4B12 Mitsubishi Outlander XL

11. Убедитесь, что привалочная поверхность кронштейна плотно прилегает к выпускному коллектору с одной стороны и к блоку цилиндров с другой стороны.

12. Затяните номинальным моментом 41 ± 10 Н·м болты крепления кронштейна, расположенные со стороны блока цилиндров.

13. Затяните номинальным моментом 41 ± 10 Н·м болт крепления кронштейна, расположенный со стороны выпускного коллектора.

14. Установите уплотнительное кольцо на выступающий конец трубы выпускного коллектора.

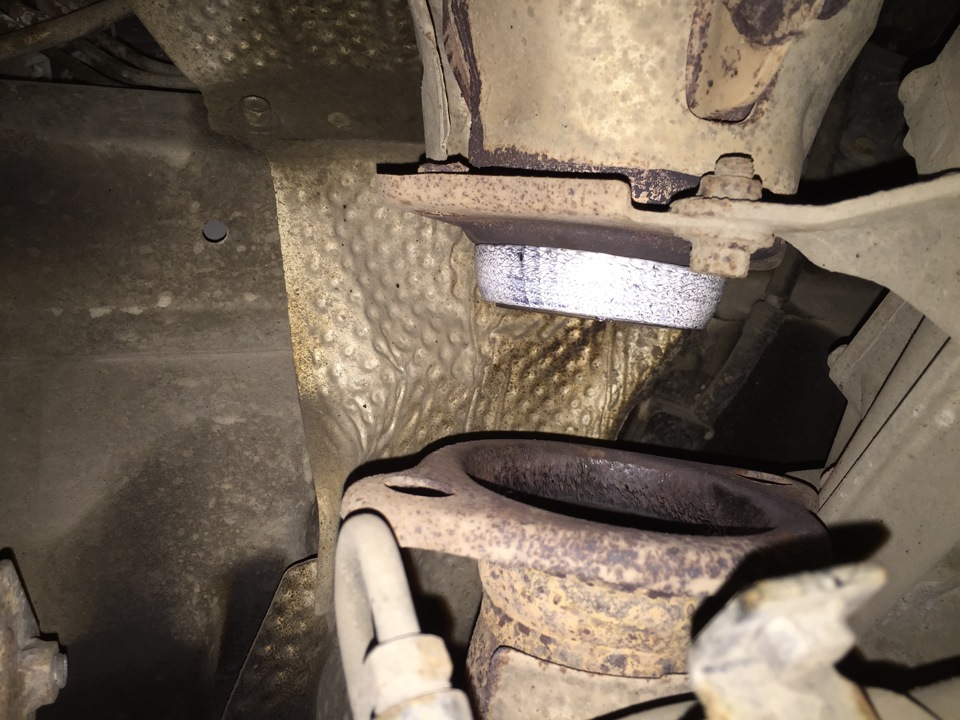

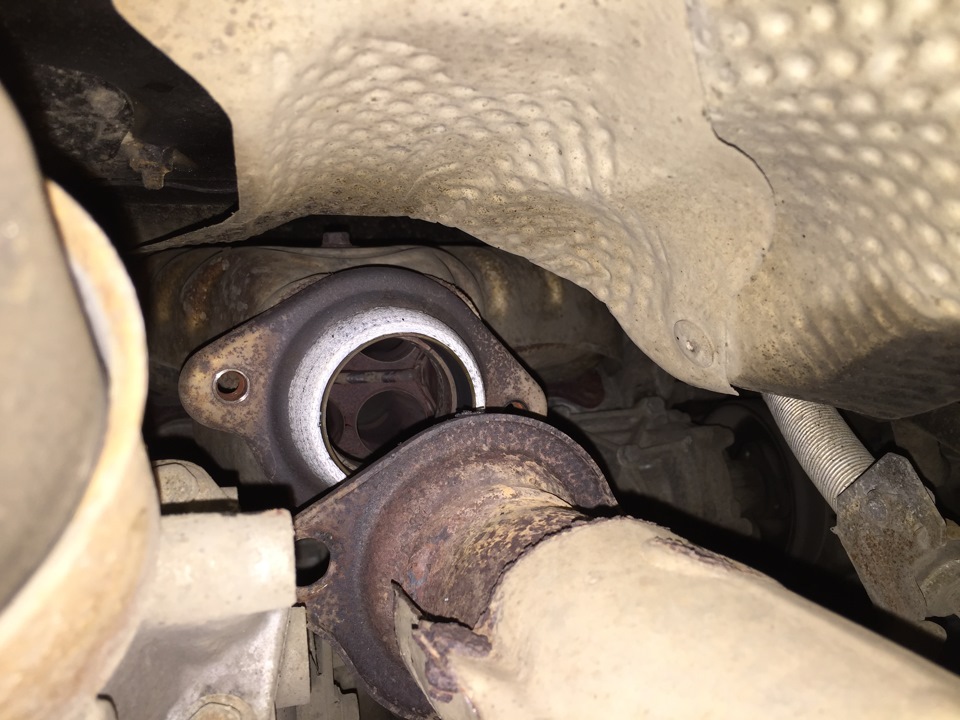

Установленное уплотнительное кольцо приемной трубы на выпускной коллектор двигателя 4B12 Mitsubishi Outlander XL

15. Соедините приемную трубу с выпускным коллектором и затяните болты их крепления в несколько приемов.

Установка приемной трубы на выпускной коллектор двигателя 4B12 Mitsubishi Outlander XL

Затянутые болты крепления приемной трубы к выпускному коллектору двигателя 4B12 Mitsubishi Outlander XL

16. Затем установите уплотнительную прокладку на нижний фланец приемной трубы.

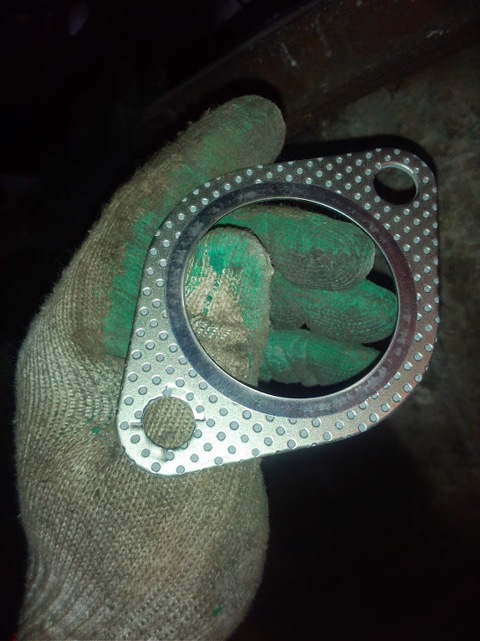

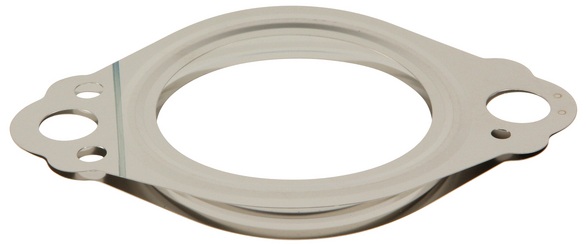

Новая уплотнительная прокладка приемной трубы системы выпуска отработавших газов двигателя 4B12 Mitsubishi Outlander XL

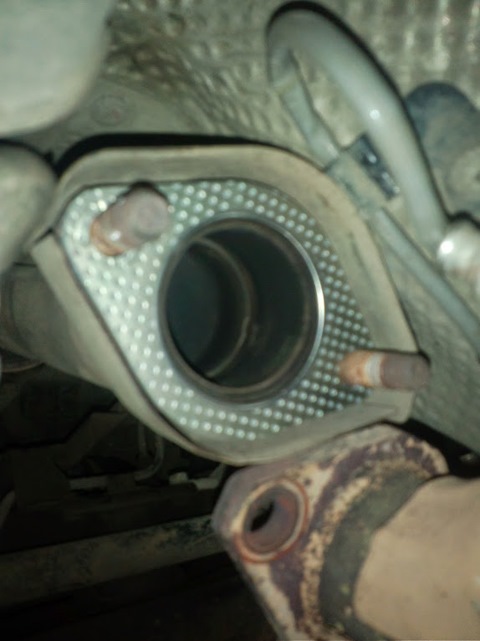

Установленная уплотнительная прокладка на шпильки фланца приемной трубы системы выпуска отработавших газов двигателя 4B12 Mitsubishi Outlander XL

17. Установите шпильки приемной трубы в отверстия фланца интегрированного каталитического нейтрализатора и затяните гайки крепления в несколько приемов.

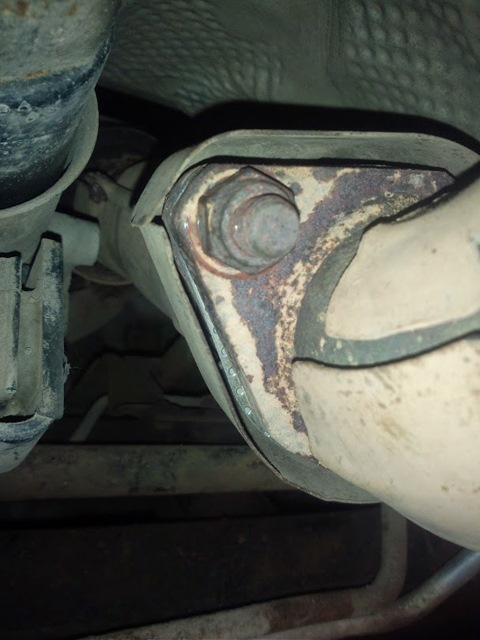

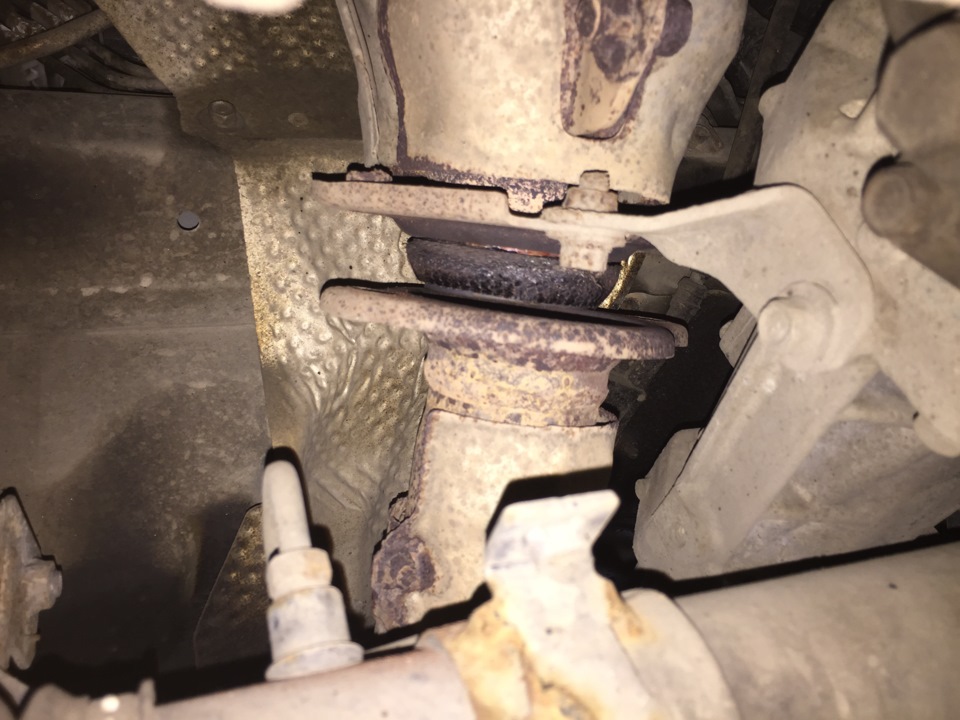

Затянутая гайка крепления приемной трубы к интегрированному каталитическому нейтрализатору двигателя 4B12 Mitsubishi Outlander XL

18. Установите растяжку.

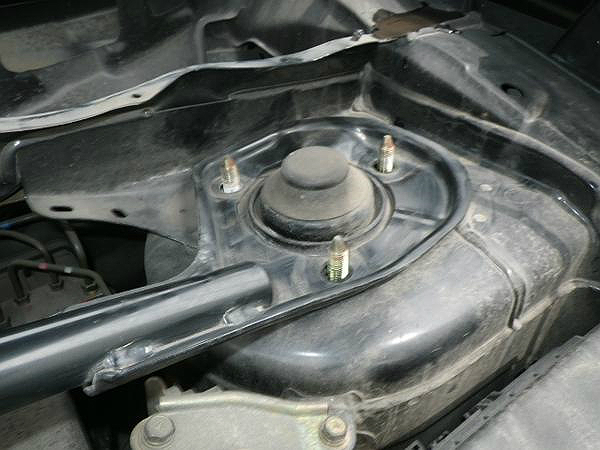

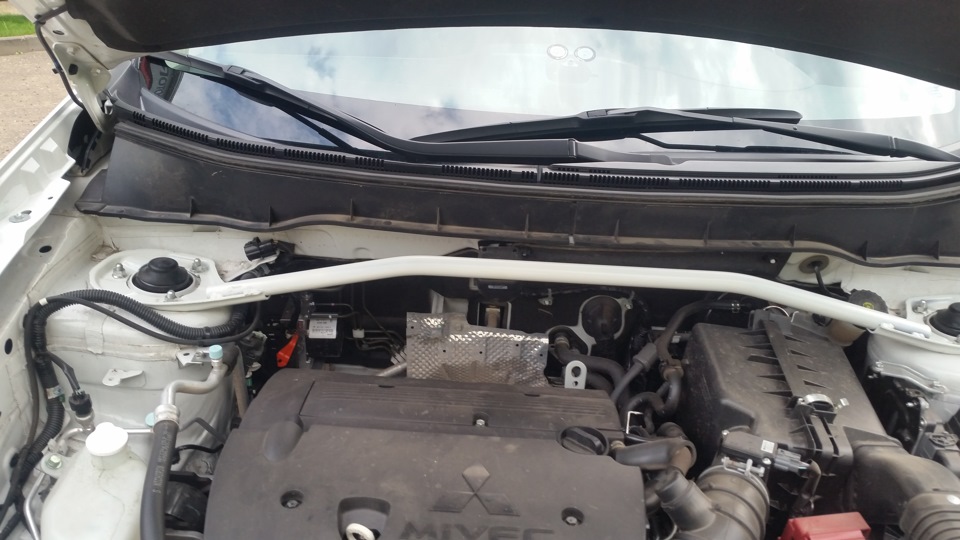

Установленная растяжка Mitsubishi Outlander XL
