Замена роликов ремня привода вспомогательных агрегатов Chevrolet Niva

Инструменты:

• Отвёртка плоская
• Торцовый вороток
• Головка торцового воротка на 10
• Головка торцового воротка на 13
• Головка торцового воротка на 17

Детали и расходники:

• Роликов ремня привода вспомогательных агрегатов 2шт

Примечания:
При покачивании и вращении роликов от руки не должны ощущаться люфты, заедания, а также шум в подшипниках роликов. В противном случае ролики необходимо заменить.

Снятие натяжного ролика Шевроле Нива

1. Снимаем ремень, как описано здесь.

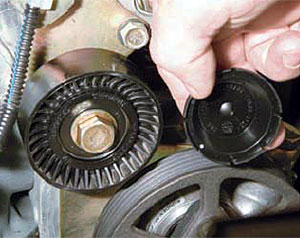

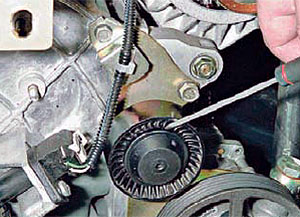

2. Поддев шлицевой отверткой защитную крышку подшипника натяжного ролика.

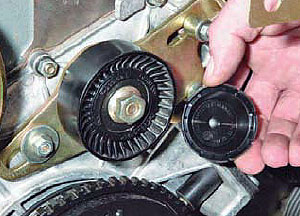

3. Снимаем крышку.

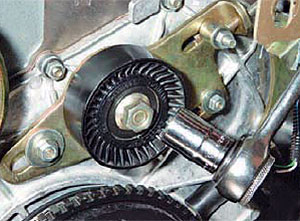

4. Головкой или z-образным накидным ключом «на 17» отворачиваем гайку крепления натяжного ролика.

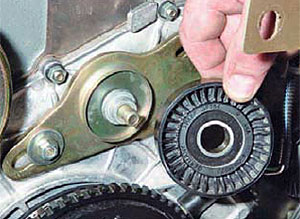

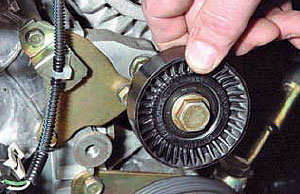

5. Снимаем его с оси кронштейна.

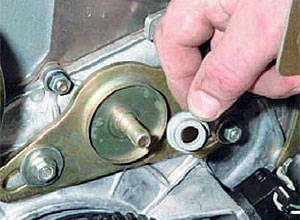

6. Снимаем дистанционную втулку ролика.

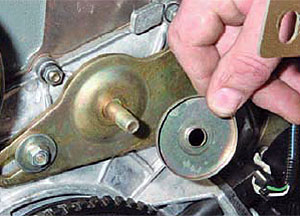

7. Снимаем тарельчатую шайбу.

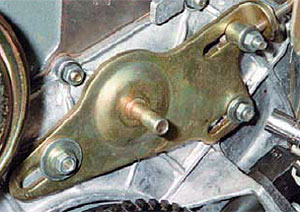

8. Головкой «на 13» отворачиваем три гайки крепления кронштейна к крышке привода газораспределительного механизма.

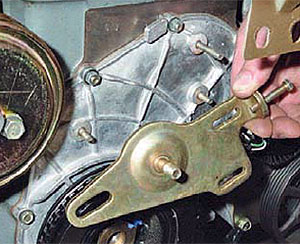

9. Снимаем со шпилек элементы крепления кронштейна и сам кронштейн.

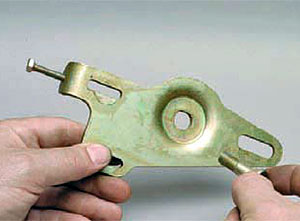

10. Вынимаем ось ролика из отверстия в кронштейне.

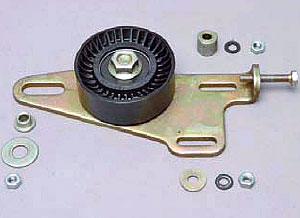

11. Элементы крепления кронштейна натяжного ролика.

12. Устанавливаем кронштейн и натяжной ролик в обратной последовательности.

Снятия опорного ролика Шевроле Нива

13. Поддеваем отверткой его защитную крышку.

14. Снимаем крышку.

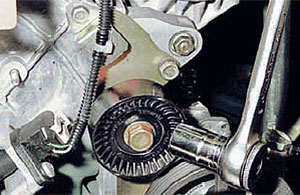

15. Головкой «на 17» отворачиваем болт крепления ролика.

16. Снимаем ролик.

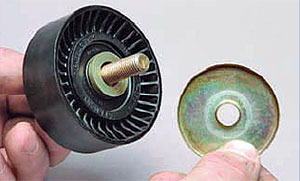

17. Снимаем тарельчатую шайбу.

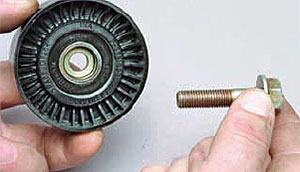

18. Снимаем болт.

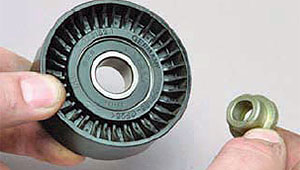

19. Снимаем дистанционную втулку.

20. Устанавливаем опорный ролик в обратной последовательности.

В статье не хватает:

• Качественных фото ремонта
