Замена топливного бака и его наливной трубы Ford Focus 3

При обнаружении течи топлива в баке замените бак, так как он отформован из специальной пластмассы и ремонту не подлежит, Если часто засоряется сетка топливного насоса, снимите и промойте бак.

ПОЛЕЗНЫЙ СОВЕТ
Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива после отсоединения от патрубка бака соединительного шланга наливной трубы (см. ниже пп. 7 и 8) откачайте топливо через открывшееся отверстие в баке.
ПРИМЕЧАНИЕ
Работа показана на примере автомобиля с двигателем 1,6 л Duratec Ti-VCT. На автомобиле с двигателем 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Вам потребуются: ключи «на 10», TORX Т20 и ТЗО, торцовая головка «на 13», пассатижи с тонкими губками, отвертка с плоским лезвием.
1. Снизьте давление в системе питания.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сжав фиксаторы...

4. ...отсоедините от трубопроводов нагнетающий и сливной шланги топливного насоса.

5. Сжав фиксаторы...

6. ...отсоедините трубопроводы от адсорбера системы улавливания паров топлива.

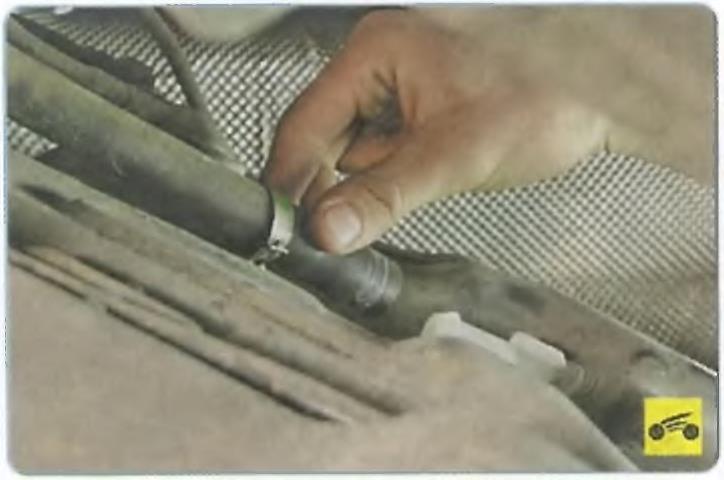

7. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы к патрубку топливного бака...

8. ...и отсоедините шланг от патрубка, одновременно сняв со шланга хомут, чтобы не потерять его.

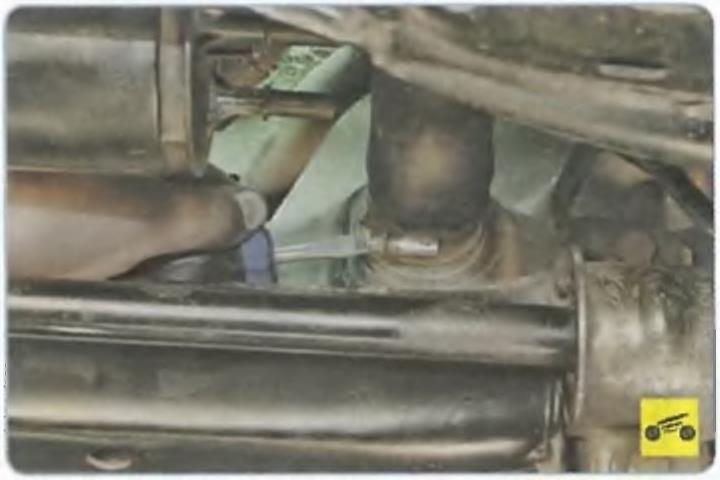

9. Отверните две гайки крепления термоэкрана трубы дополнительного глушителя к хомуту крепления топливного бака.

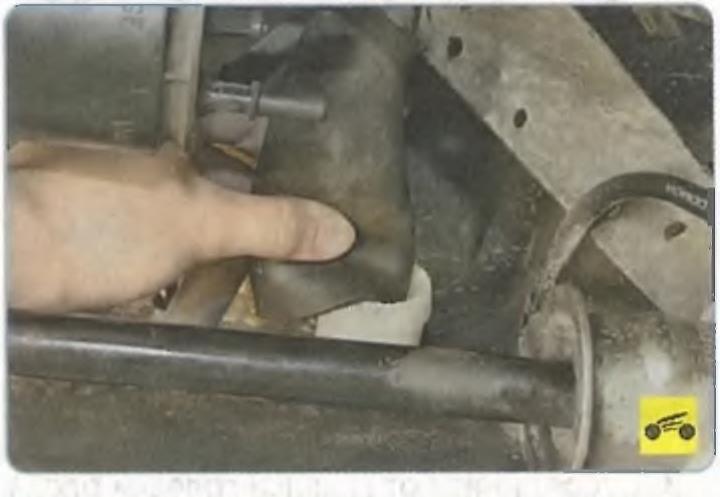

10. Аккуратно отогните край термоэкрана вниз, сняв его со шпилек хомута.

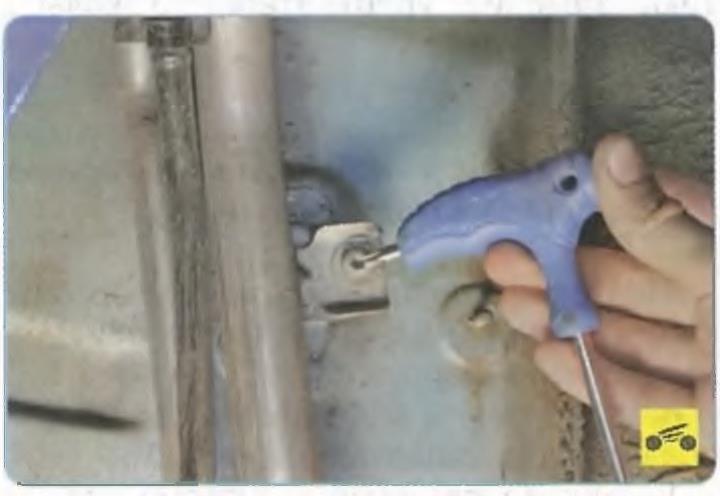

11. Выверните два винта крепления защитного щитка к лонжерону...

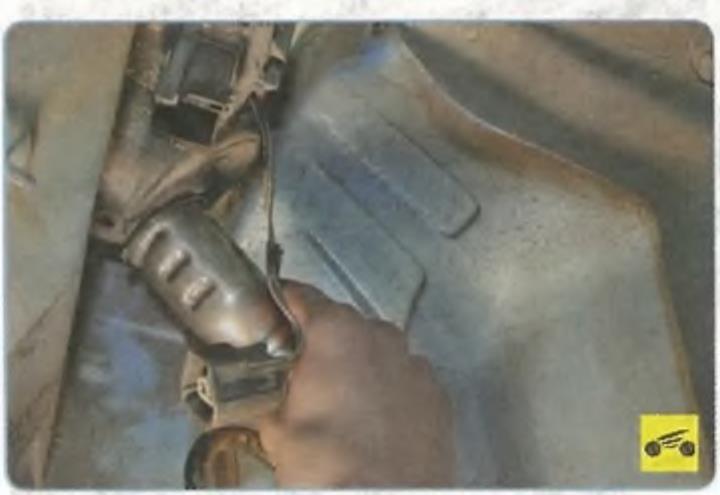

12. ...и снимите щиток.

13. Установите под бак надежную опору.

14. Выверните один болт крепления хомута топливного бака к основанию кузова в его передней части...

15. ...два болта в задней части...

16. ...и немного опустите бак вниз, чтобы открылся доступ к его верхней поверхности.

17. Отсоедините от модуля топливного насоса колодку жгута проводов, сжав ее фиксаторы.

18. Опустите бак еще ниже...

19. ...ослабьте хомут крепления к штуцеру бака воздухоотводящей трубки наливной трубы, сдвиньте хомут по шлангу...

20. ...отсоедините шланг от штуцера, уберите опору и снимите топливный бак.

21. Установите топливный бак в порядке, обратном снятию.
22. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.
Если нужно снять наливную трубу топливного бака, выполните следующее.
1. Снимите правое заднее колесо и установите автомобиль на надежную опору.
2. Снимите правый задний подкрылок.

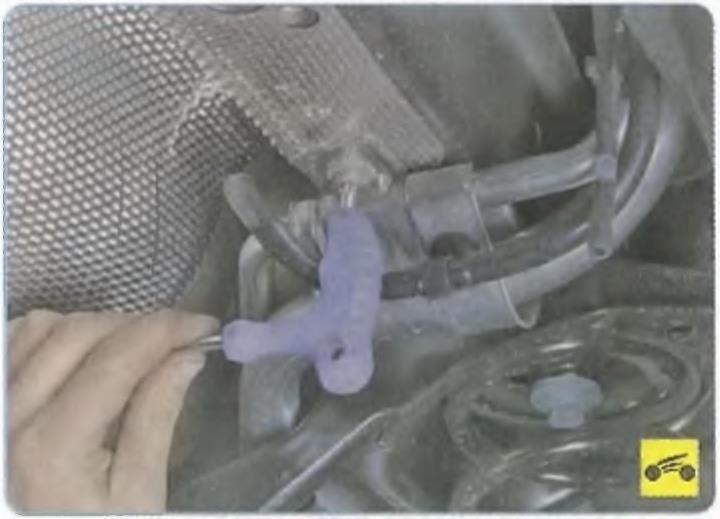

3. Выверните винты крепления наливной трубы топливного бака к боковине кузова...

4. ...и к правому заднему лонжерону.

5. Извлеките воздухоотводящую трубку из держателя на наливной трубе.

6. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы к патрубку топливного бака...

7. ...и отсоедините шланг от патрубка, одновременно сняв со шланга хомут, чтобы не потерять его.

8. Отведите наливную трубу в сторону и извлеките горловину трубы из уплотнителя крышки ее люка.
9. Снимите поперечину задней подвески, а затем наливную трубу.
ПРИМЕЧАНИЕ
Снятие поперечины задней подвески необходимо потому, что при установленной поперечине наливную трубу невозможно пропустить через зазор между поперечиной и кузовом.

10. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
