Замена тормозного диска тормозного механизма переднего колеса Mercedes-Benz Vito W639

Инструменты:

  • Гаечный ключ накидной прямой 15 мм
  • Гаечный ключ накидной прямой 13 мм
  • Балонный ключ
  • Ключ трещоточный
  • Головка Torx T30
  • Головка на 19 мм
  • Отвертка плоская большая
  • Приспособление для вдавливания поршней тормозных суппортов (или ключ с подходящими лапками под пазы поршня)
  • Домкрат винтовой
  • Опорные стойки
  • Упоры под колеса «башмаки»
  • Щетка металлическая

Детали и расходники:

  • Шланг (при необходимости)
  • Шприц (при необходимости)
  • Защитные чехлы направляющих пальцев (при необходимости)
  • Тормозная жидкость (типа DOT-4 plus) (при необходимости)
  • Смазка для направляющих суппорта (при необходимости)
  • Ветошь
  • Проволока
  • Аэрозольная смазка WD-40 или аналог (при необходимости)
  • Высокотемпературная медная аэрозольная смазка (артикул 30006)
  • Тормозной диск (A 639 421 00 12)
  • Фиксирующий винт тормозного диска к ступице (A 220 421 01 71)

Примечание:

В этой статье показано как происходит замена тормозных дисков на Мерседес Вито.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Заблокировать задние колеса на автомобиле Mercedes-Benz Vito W639

2. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

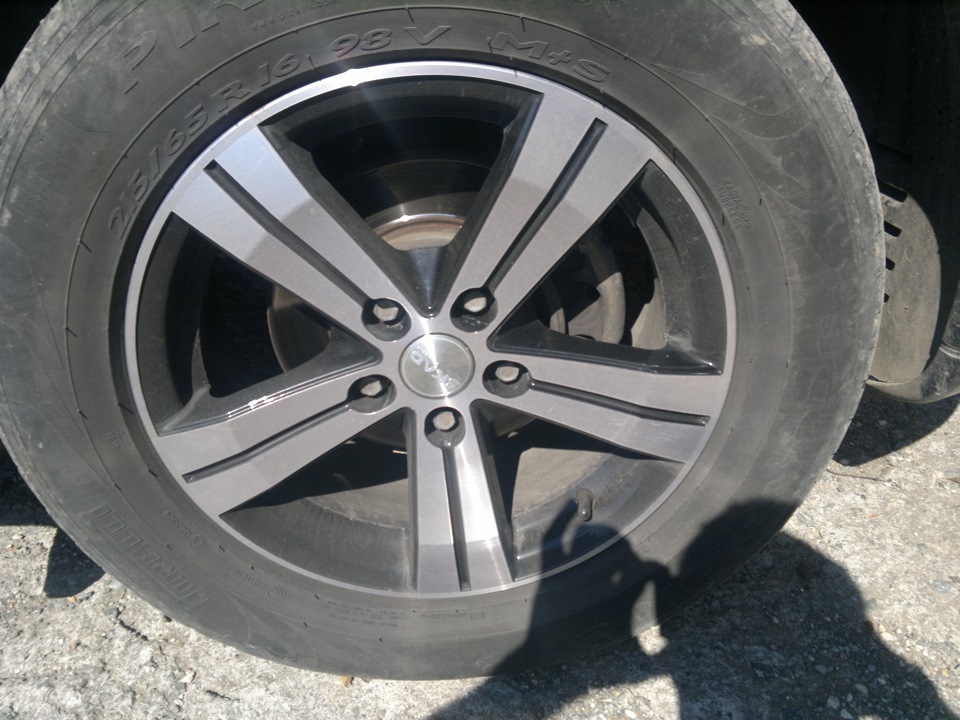

Открутить переднее колесо на автомобиле Mercedes-Benz Vito W639

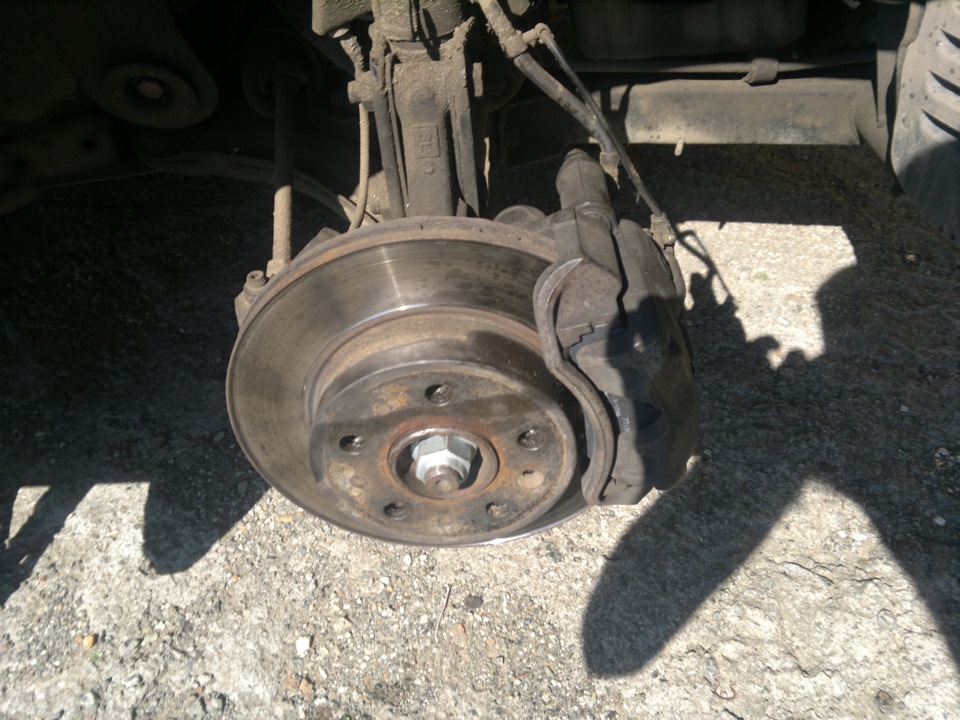

Снять переднее колесо на автомобиле Mercedes-Benz Vito W639

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

3. Снимите суппорт и колодки не отсоединяя тормозной шланг от суппорта. Снятие суппорта и замена тормозных колодок Мерседес Вито описана в этой статье.

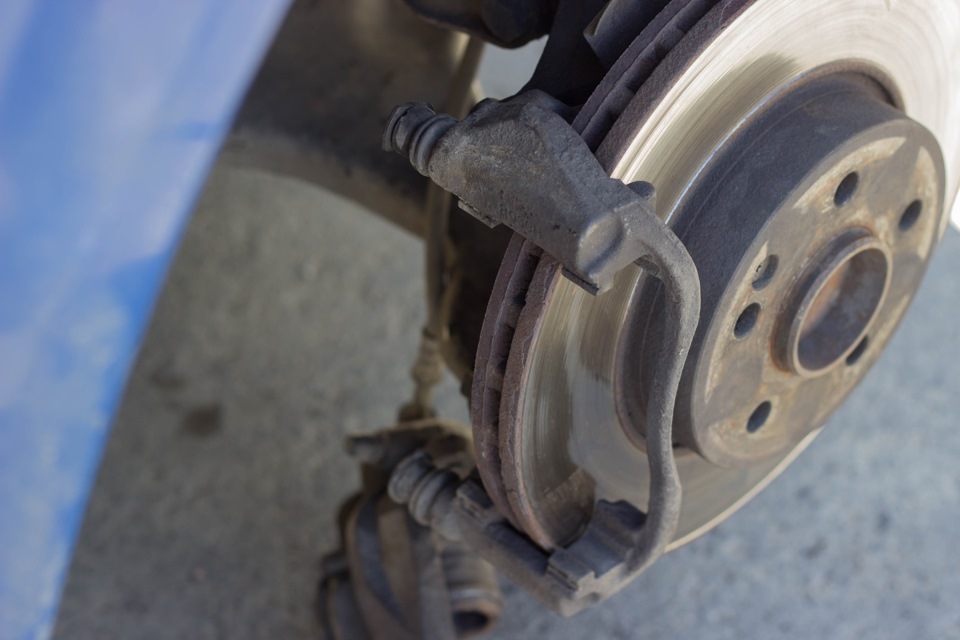

Снять передний суппорт и колодки на автомобиле Mercedes-Benz Vito W639

Полезный совет:

Суппорт можно подвязать к пружине амортизаторной стойки за проволоку.

4. Головкой «на 19» открутите два болта крепления кронштейна (скобы) суппорт, и снимите кронштейн не отсоединяя тормозной шланг от суппорта. Процедура снятия описана в этой статье.

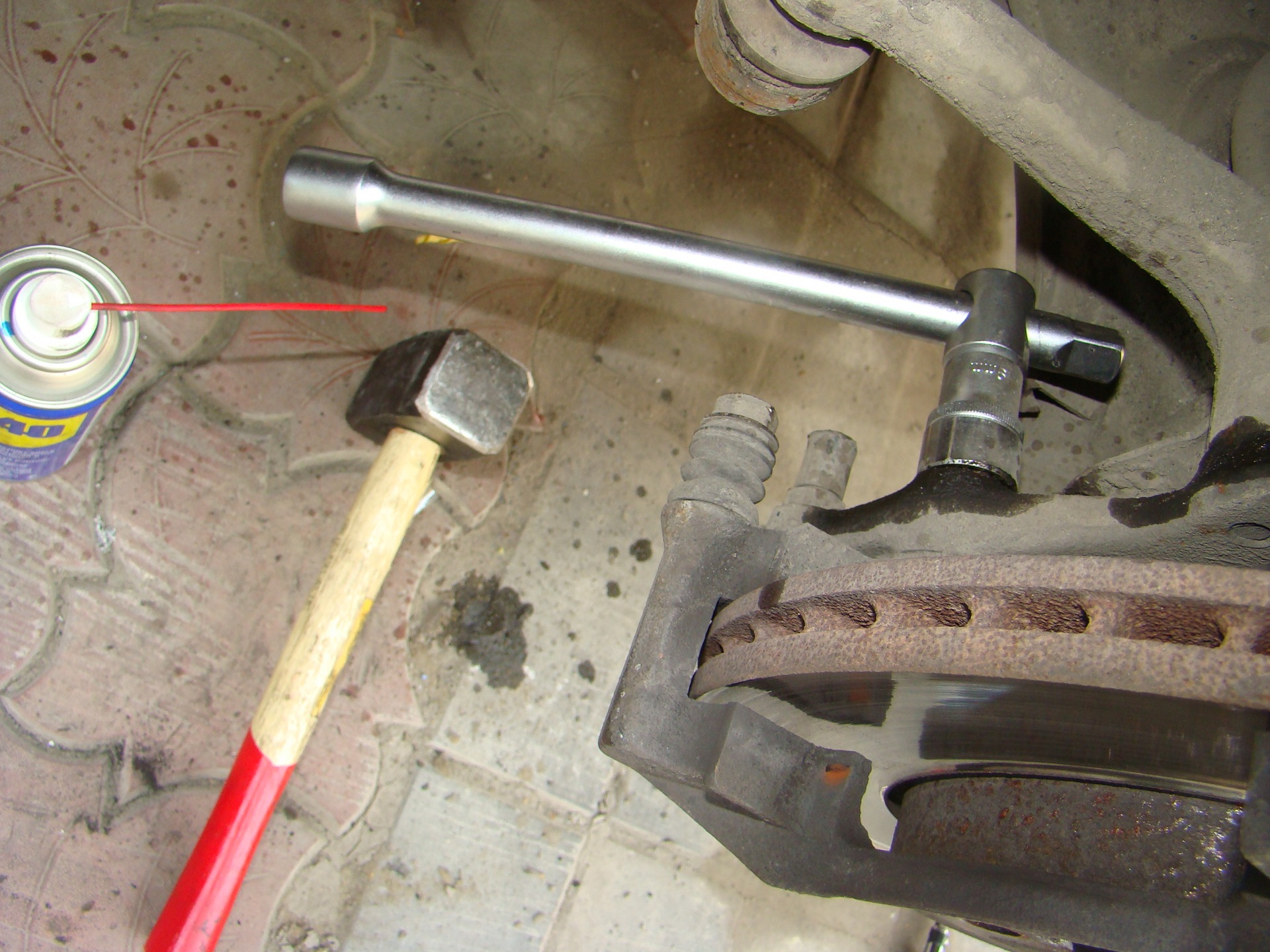

Открутить крепление кронштейна переднего суппорта на автомобиле Mercedes-Benz Vito W639

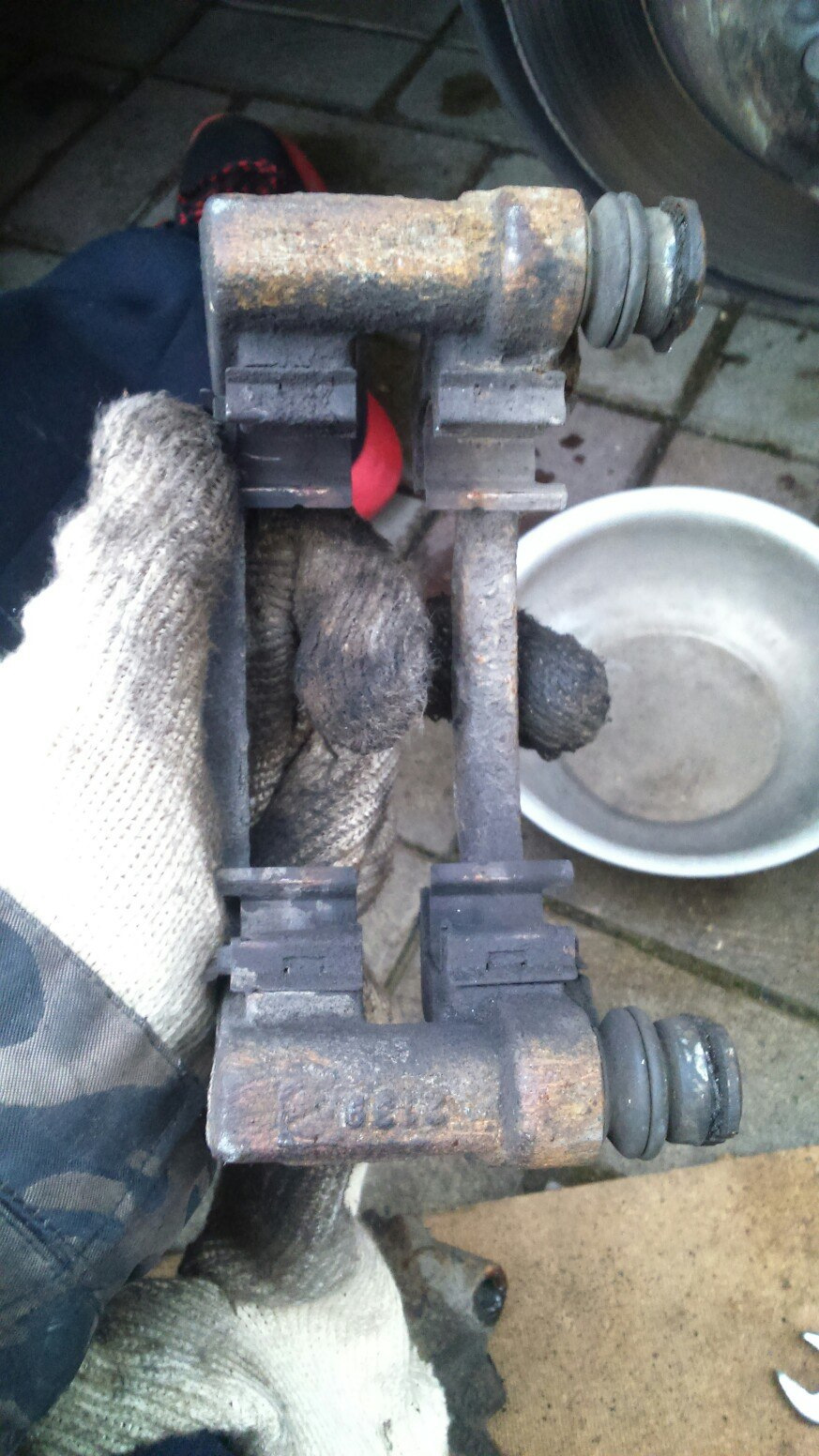

Скоба переднего суппорта на автомобиле Mercedes-Benz Vito W639

5. Металлической щеткой очищаем от грязи и коррозии головку винта крепления диска к ступице переднего колеса, открутите его и снимите тормозной диск.

Крепление переднего тормозного диска к ступице на автомобиле Mercedes-Benz Vito W639

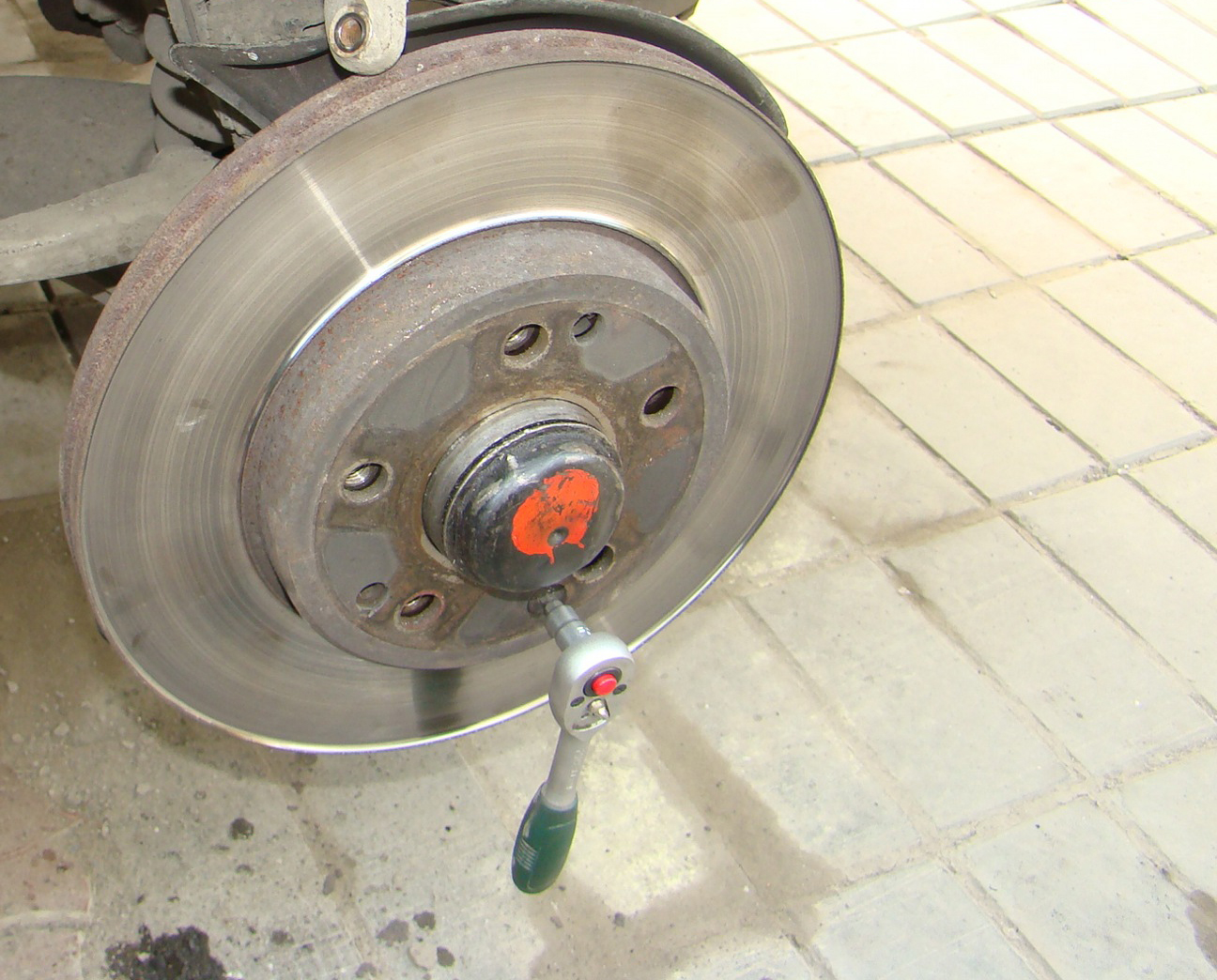

Открутить передний тормозной диск на автомобиле Mercedes-Benz Vito W639

Примечание:

При установке диска используйте новый фиксирующий винт тормозного диска к ступице.

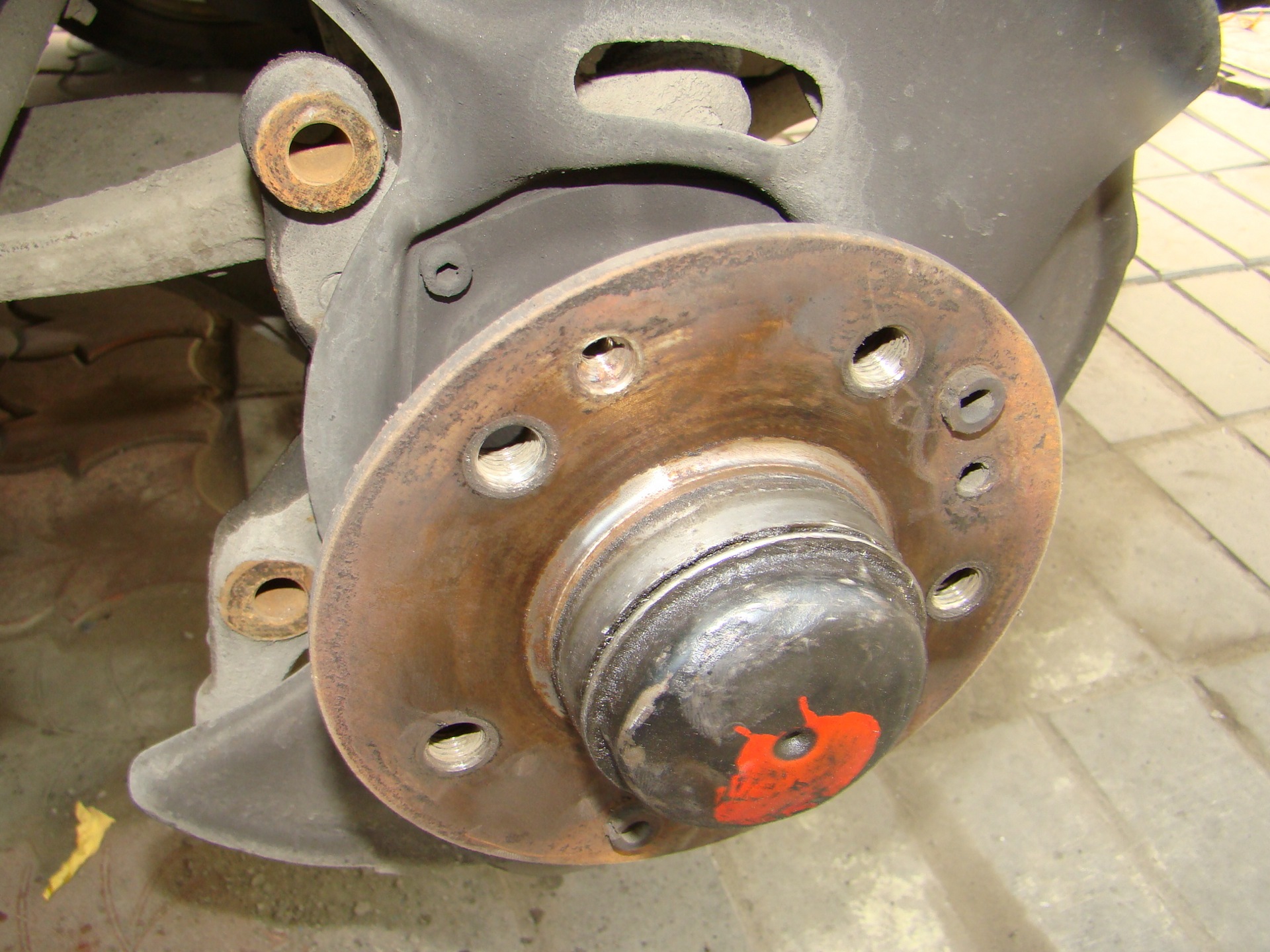

Ступица переднего колеса на автомобиле Mercedes-Benz Vito W639

Снятый передний тормозной диск на автомобиле Mercedes-Benz Vito W639

Снятий диск тормозной передний Мерседес Вито

6. Металлической щеткой удалите следы окалин, и любую другую грязь со ступицы колеса.

Очистить ступицу переднего колеса на автомобиле Mercedes-Benz Vito W639

Новая передняя ступица колеса на автомобиле Mercedes-Benz Vito W639

Чистая ступица Мерседес Вито

Примечание:

Делается это для того, чтобы посадка нового тормозного диска произошла без малейшего перекоса.

7. Нанесите на контактные поверхности ступицы и резьбовые соединения высокотемпературную медную смазку в виде аэрозоля.

Высокотемпературная медная смазка для ступицы на автомобиле Mercedes-Benz Vito W639

На фото показан процесс нанесения смазки (на фото ступица другого автомобиля. Процессы идентичны)

Примечание:

Делается это для того, чтобы не было прикипания, и закисания деталей.

8. Установите тормозной диск и суппорт в порядке, обратном снятию.

Замена ступицы переднего колеса на автомобиле Mercedes-Benz Vito W639

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
