Замена задних тросов привода стояночного тормоза Volkswagen Polo

Инструменты:

• Ключ и торцовая головка на 10
• Ключ для болтов крепления колес
• Пассатижи
• отвертка с тонким лезвием

Детали и расходники:

• Два троса

Примечания:

• В привод стояночного тормоза входят два отдельных задних троса. Заменяйте их при чрезмерном вытягивании (невозможности регулировки стояночного тормоза) и механических повреждениях жил троса или его оболочки.
  Работа показана на примере левого заднего троса. Правый трос заменяют аналогично.
•

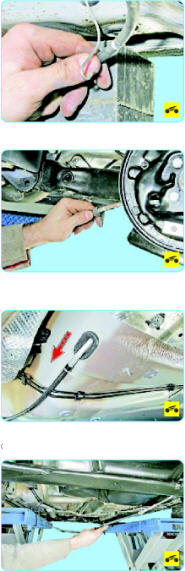

1. Отсоедините уравнитель от передних концов задних тросов.

2. Установите автомобиль на эстакаду или смотровую канаву и установите противооткатные упоры под передние колеса. Ослабьте затяжку колесных болтов на стоящем на земле автомобиле. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.

3. Снимите заднее колесо со стороны заменяемого троса.

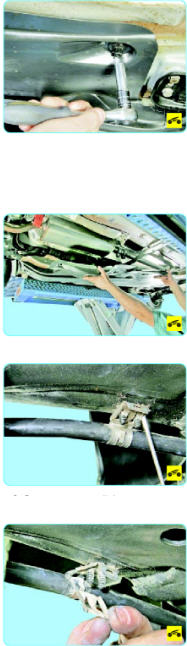

4. Отверните семь пластмассовых гаек крепления защитного кожуха. Гайки закреплены в отверстиях кожуха и остаются на нем.

5. Снимите кожух.

6. Отожмите отверткой фиксаторы держателя троса на кузове и отогните скобу держателя.

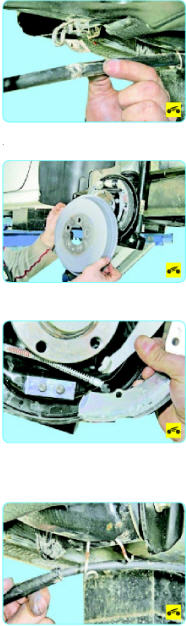

7. Извлеките из держателя оболочку троса.

8. Снимите тормозной барабан.

9. Отсоедините наконечник троса от разжимного рычага.

10. Снимите трос с поддерживающих крючков на кронштейне рычага балки задней подвески и на кузове.

11. Извлеките оболочку троса из отверстия в щите тормоза из резинового уплотнителя в отверстии основания кузова.

12. Снимите трос.

13. Установите трос привода стояночного тормоза в порядке, обратном снятию.

14. Аналогично снимите и установите второй трос.

15. Отрегулируйте стояночную тормозную систему.
