Характеристика блока питания M3-ATX(150W) к автомобилю Mitsubishi Lancer 9

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Т.к. по ошибке был куплен не тот блок питания, который рассчитан на напряжение 16-24V, приобрел себе правильный БП M3-ATX.

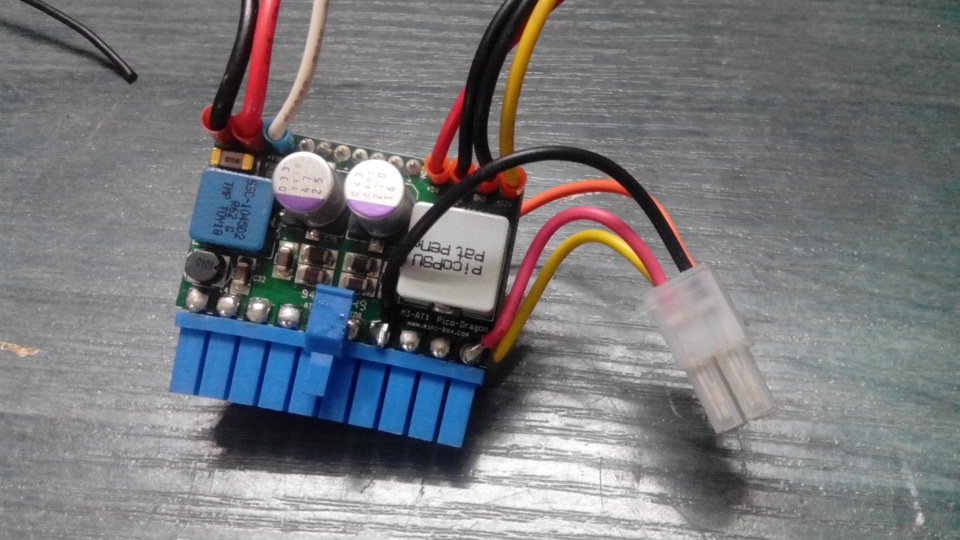

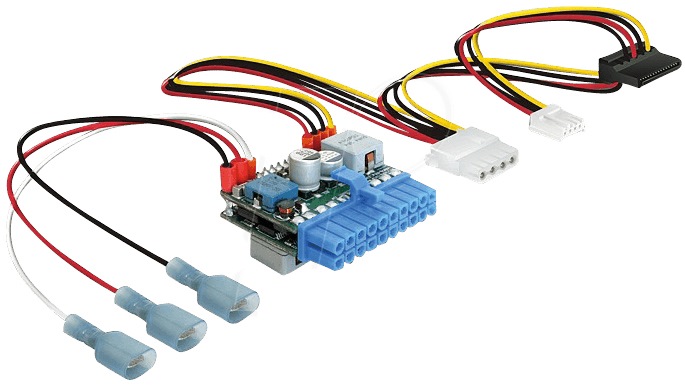

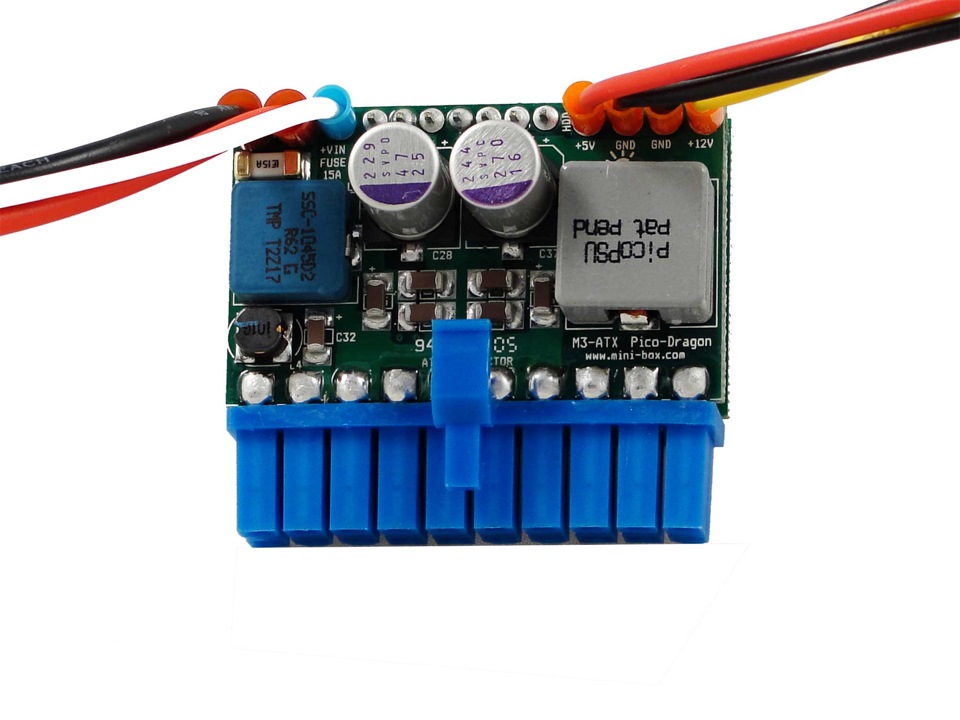

M3-ATX

M3-ATX



M3-ATX

Характеристики:
Мощность — 125W (пиковая 150W)
Диапазон входного напряжения от 6V до 24V
Программируемые тайминги
Контроллер выключения
ON/OFF контроль
Контроль разряда аккумулятора
Сигнал "Mute" для тихого включения усилителя
потребление в режиме standby 0.5mA

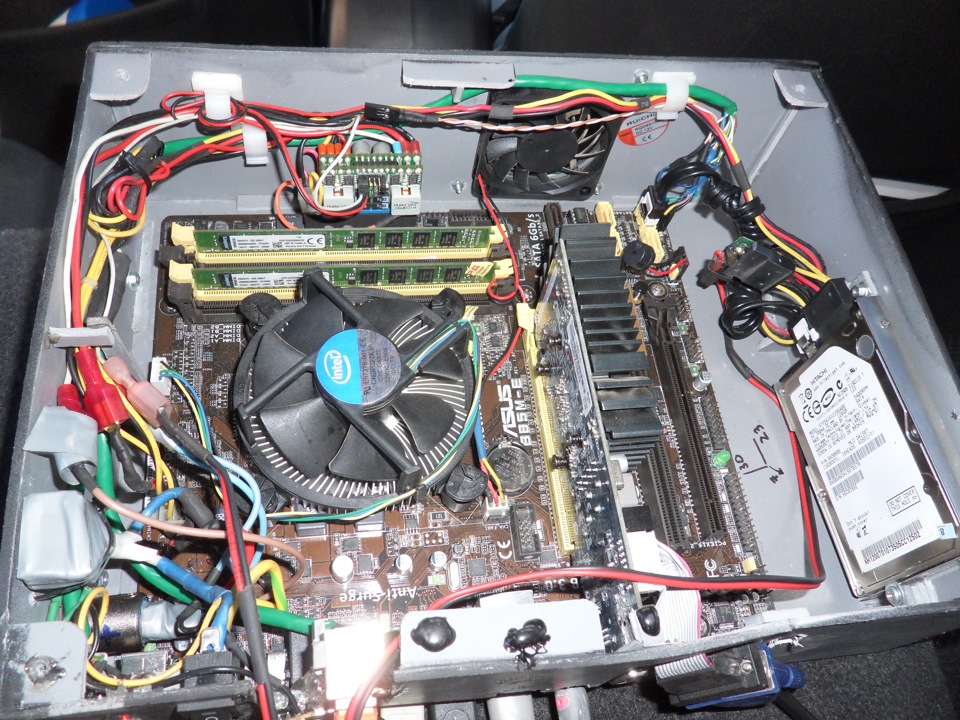

Блок питания имеет разъем 20pin, а материнская плата 24pin, пришлось допаять 4 провода.
Для подключения прокинул несколько новых проводов(АСС, монитор, усилитель).
Теперь при повороте ключа, в положение ACC через 5 сек(время регулируется) начинается загрузка CarPC. Так же БП дает сигнал на включения усилителя. Питание монитора также зацепил к БП. Когда ключ возвращается в положение LOCK, то CarPC автоматически выключается.

M3-ATX

M3-ATX

Источник: http://www.drive2.ru/l/6872756/
