Компоненты механизма рулевого управления показаны на рис. 5.12, 5.13, 5.14, 5.15
|
|
|
Рис. 5.12. Компоненты механизма рулевого управления (часть 1): 1 – накладка рулевого колеса; 2 – рулевое колесо; 3 – боковая крышка №2 рулевого колеса; 4 – боковая крышка №3 рулевого колеса; 5 – комбинированный переключатель со спиральным проводом
|
|

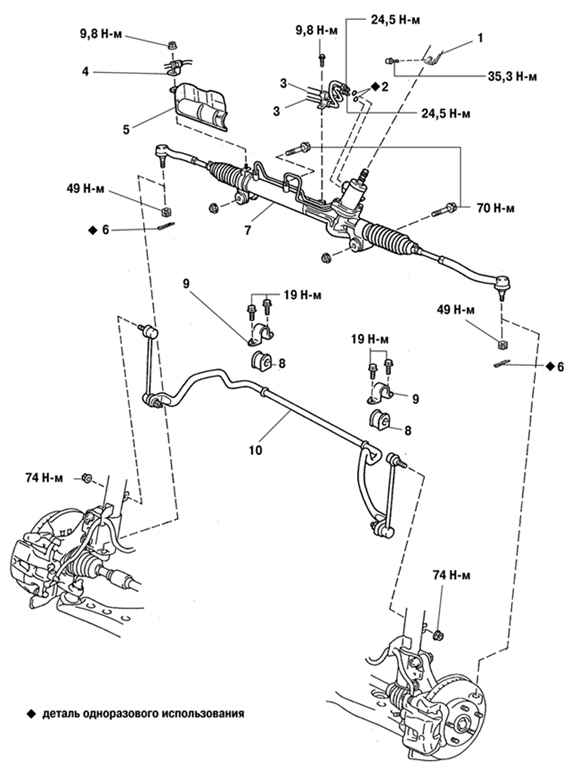

Рис. 5.13. Компоненты механизма рулевого управления (часть 2): 1 – промежуточный вал; 2 – прокладки; 3 – трубки гидроусилителя; 4 – кронштейн; 5 – теплоизоляционный кожух рулевого привода с усилителем (на моделях с двигателем 1MZ-FE); 6 – шпилька
|
|
|
Рис. 5.14. Компоненты механизма рулевого управления (часть 3): 1 – трубки гидроусилителя; 2 – кольцевое уплотнение; 3 – пыльник; 4 – корпус механизма червячного типа; 5 – сальник; 6 – червячная передача с управляющим клапаном; 7 – тефлоновое кольцо
|
|
|

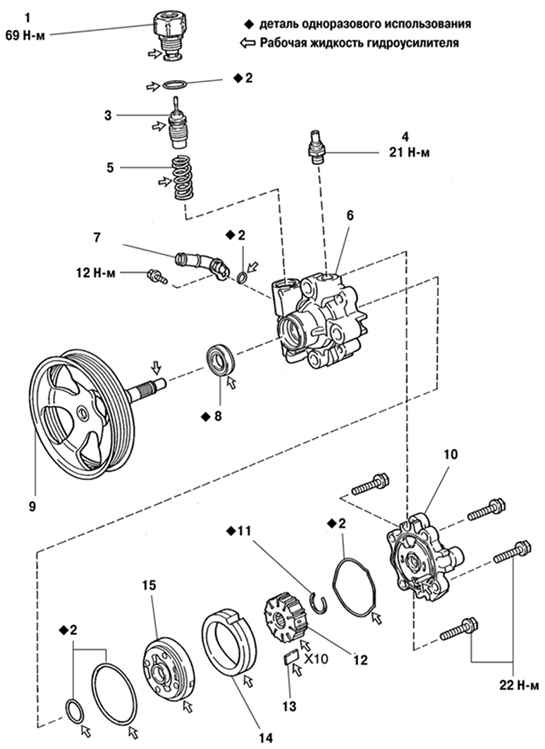

Рис. 5.15. Компоненты механизма рулевого управления (часть 4 – насос гидроусилителя, модели с двигателем 1AZ-FE/ 2AZ-FE): 1 – штуцер нагнетательного трубопровода; 2 – кольцевое уплотнение; 3 – регулятор расхода; 4 – перепускной клапан; 5 – пружина
