Проверка системы зажигания Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты (для двигателей 4B12/4B11):

  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Свечной ключ (или высокая головка на 16 мм)

Инструменты (для двигателя 6B31):

  • Гаечный ключ рожковый на 8 мм
  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Головка на 12 мм
  • Свечной ключ (или высокая головка на 16 мм)
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Круглогубцы изогнутые
  • Плоскогубцы
  • Нож (или скребок)
  • Динамометрический ключ

Детали и расходники:

  • Катушка зажигания 1832A016 (при необходимости)

Катушка зажигания 1835A016 для двигателя Mitsubishi Outlander XL

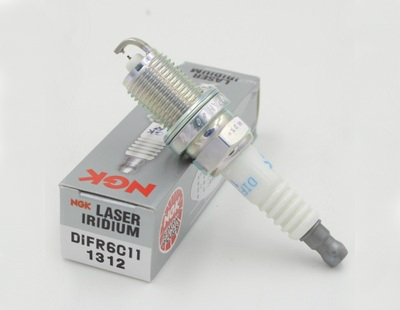

Свеча зажигания DiFRC11 для двигателя 4B11 Mitsubishi Outlander XL

  • Уплотнительная прокладка верхней части впускного коллектора 1540A193 (для двигателя 6B31)
  • Очиститель (или растворитель, для двигателя 6B31, при необходимости)
  • Ветошь

Примечания:

Для обеспечения продолжительной работы двигателя необходимо знать, как проверить систему зажигания.
На Аутлендер ХЛ установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К свечам зажигания подводится напряжение примерно 25 000 В. Несмотря на то, что при малой силе тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за катушку при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или, в крайнем случае, плоскогубцами с изолированными ручками.

1. Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение (рычаг селектора выбора передач АКП в положение «Р») и оставьте включенным стояночный тормоз.

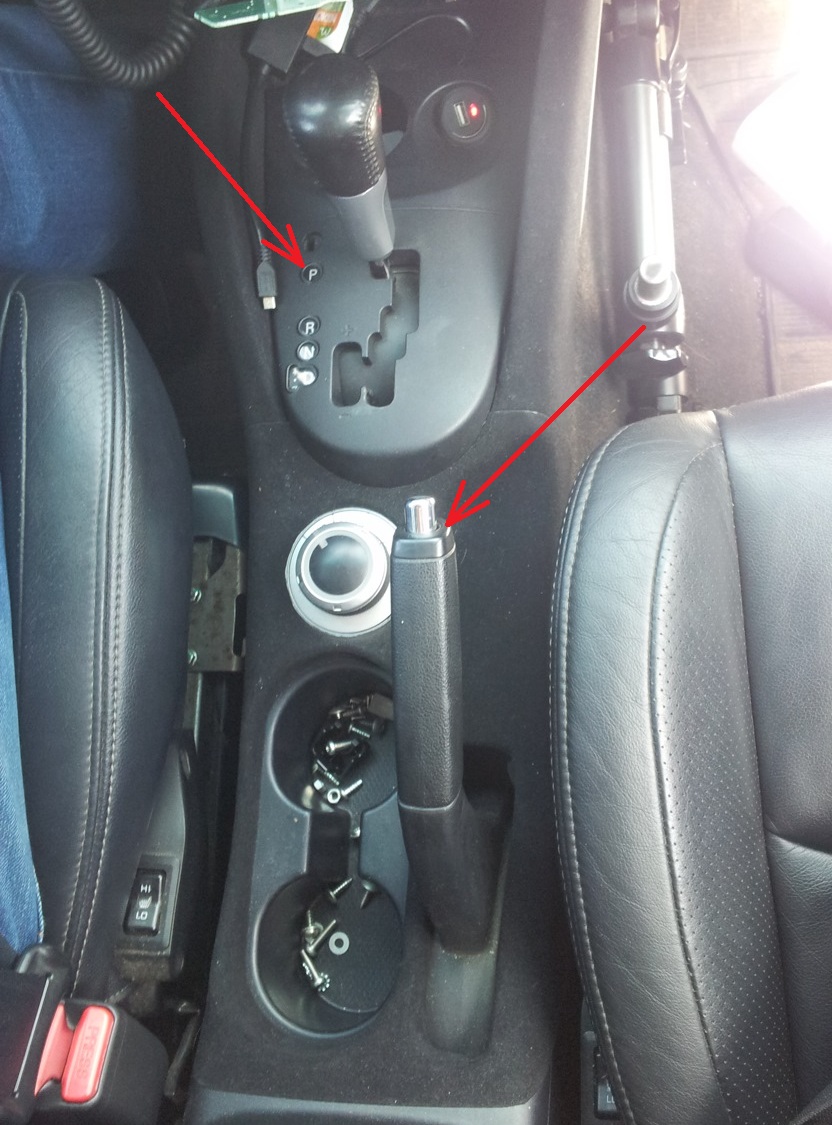

Нейтральное положение рычага переключения передач и активированный стояночный тормоз Mitsubishi Outlander XL

2.1. (двигатели 4B12/4B11) При выключенном зажигании откройте капот и отверните три болта крепления пластины крышки головки блока цилиндров головкой на 10 мм.

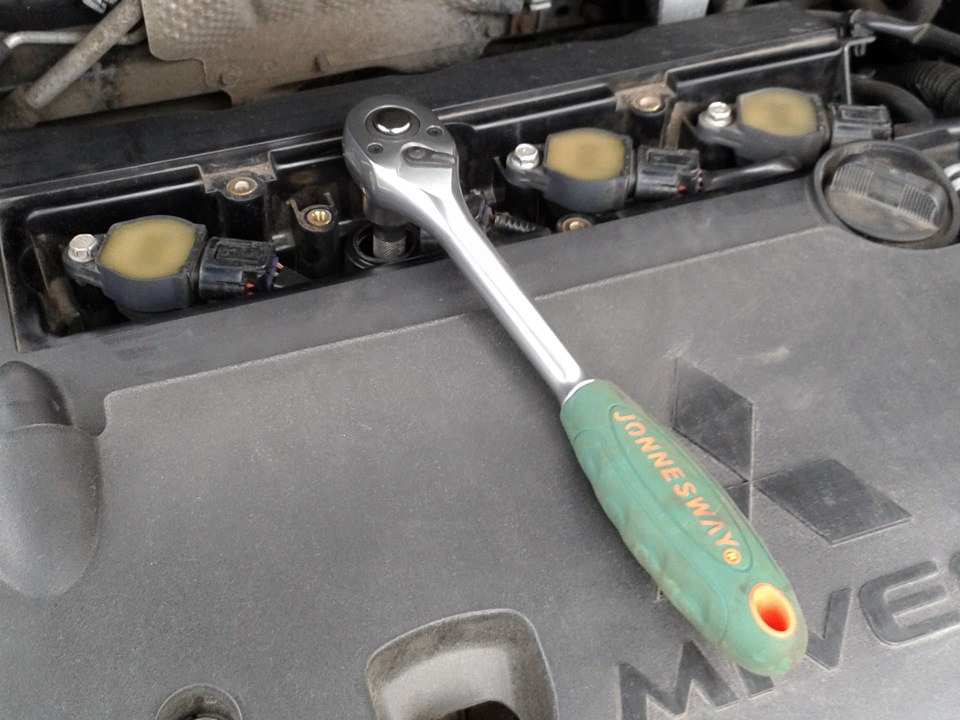

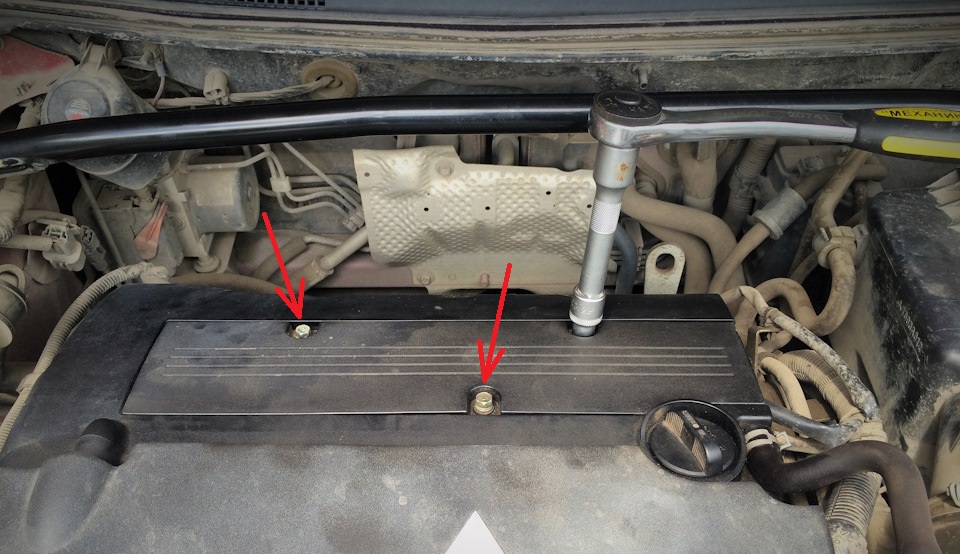

Отворачивание винтов крепления пластины крышки головки блока цилиндров двигателя 4B12 Mitsubishi Outlander XL

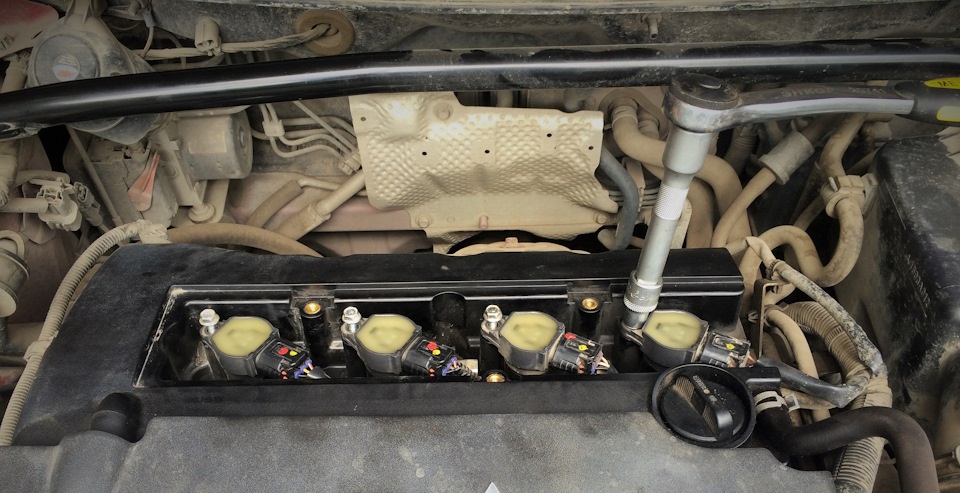

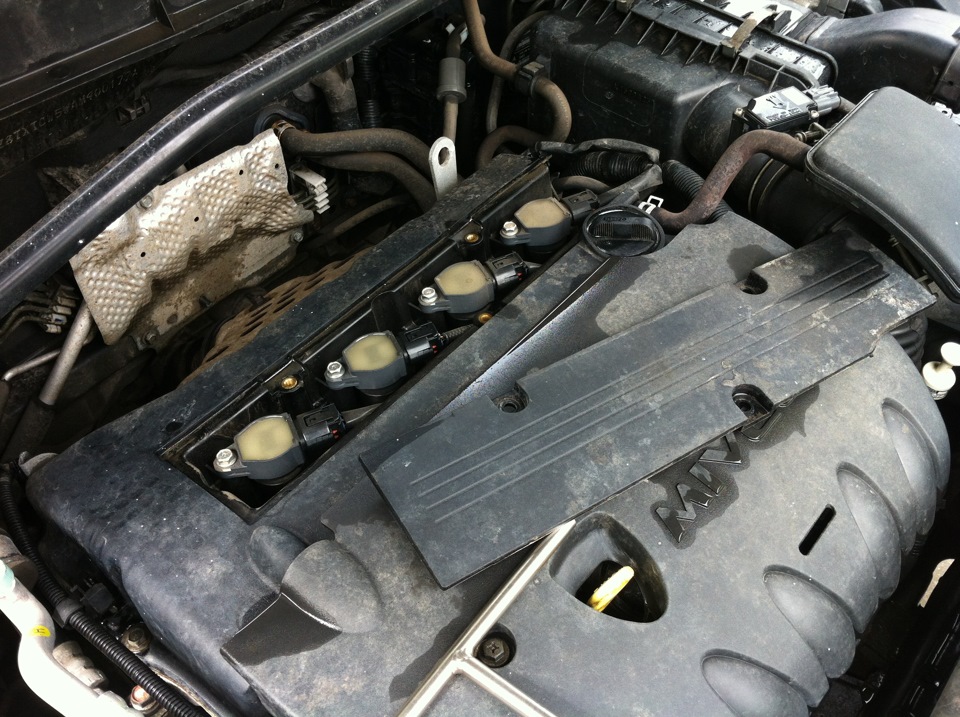

Снятая пластина крышки головки блока цилиндров двигателя 4B12 Mitsubishi Outlander XL

2.2. (двигатель 6В31) Снимите декоративный кожух двигателя и впускной коллектор.

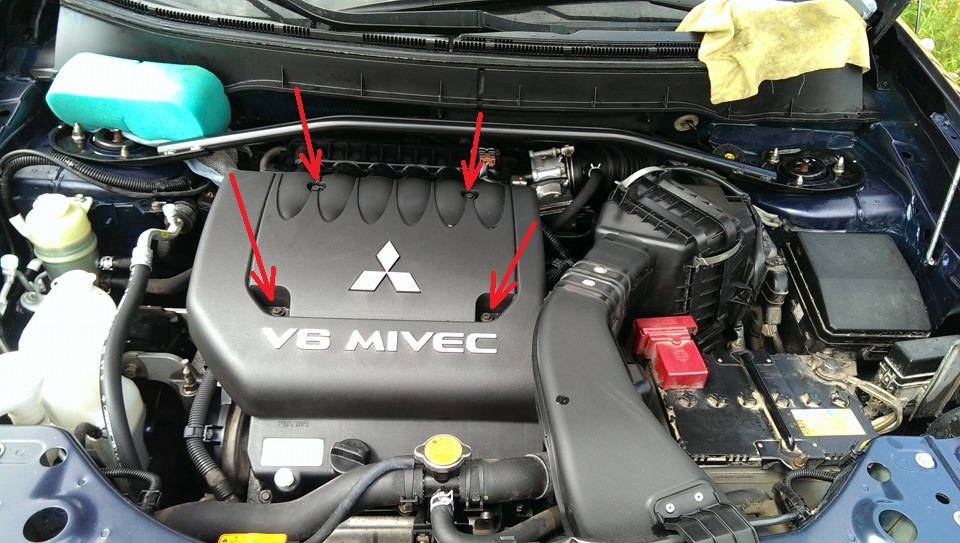

Размещение винтов крепления декоративного кожуха двигателя 6B31 Mitsubishi Outlander XL

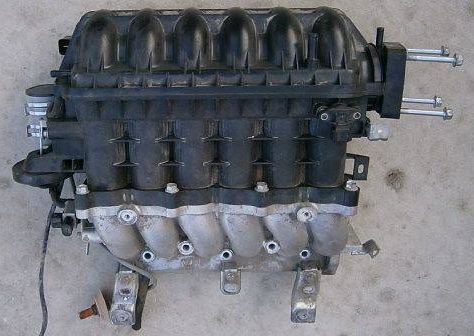

Снятый впускной коллектор двигателя 6B31 Mitsubishi Outlander XL

3. Проверьте посадку колодок жгутов проводов катушек зажигания.

Проверка посадки колодки жгутов проводов катушки зажигания двигателя 4B12 Mitsubishi Outlander XL

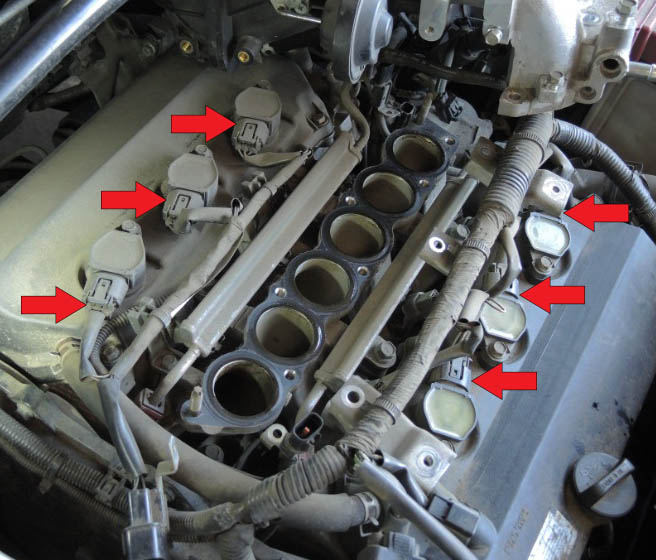

Размещение колодок жгутов проводов катушек системы зажигания двигателя 6B31 Mitsubishi Outlander XL

4. Затем проверьте крепление катушек зажигания. При необходимости подтяните болты крепления.

Проверка крепления катушки зажигания двигателя 4B12 Mitsubishi Outlander XL

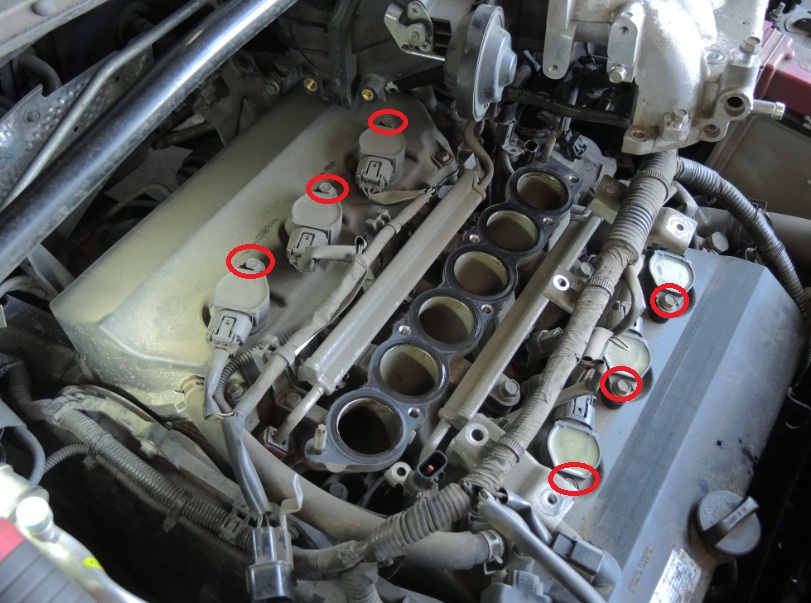

Размещение болтов крепления катушек зажигания двигателя 6B31 Mitsubishi Outlander XL

5. Проверьте исправность катушек зажигания (наличие повреждений и т.п). При необходимости, замените катушку(и), предварительно снизив давление топлива в системе питания.

6. Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите катушку зажигания.

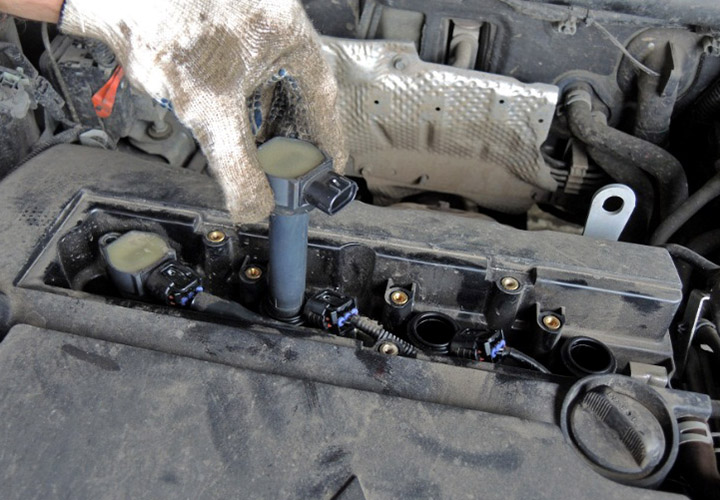

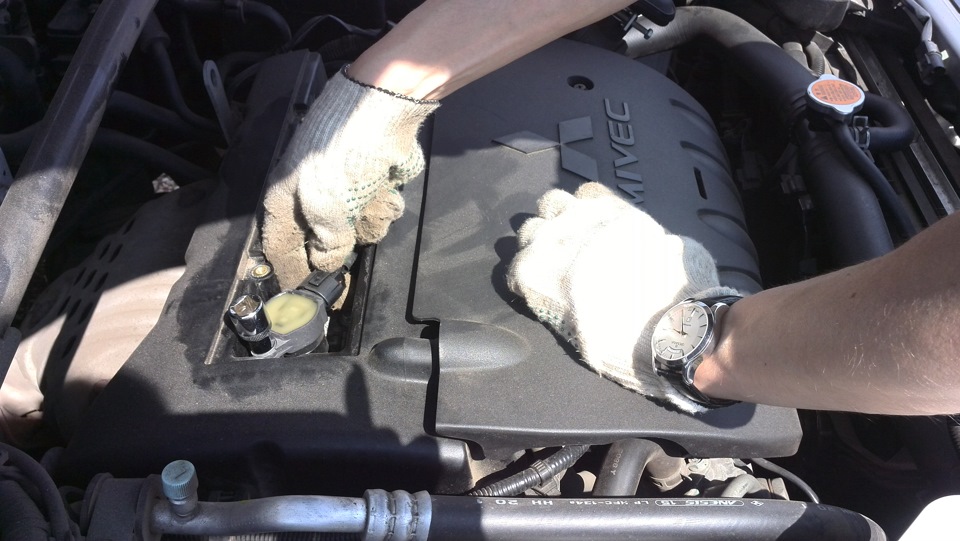

Извлечение катушки зажигания из свечного колодца двигателя 4B12 Mitsubishi Outlander XL

7. Вставьте в наконечник катушки зажигания запасную свечу и прижмите ее металлической частью к «массе» автомобиля (например, к транспортной проушине). Попросите помощника провернуть стартером коленчатый вал двигателя.

Проверка работы катушки зажигания двигателя Mitsubishi Outlander XL

Примечание:

Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи катушки зажигания.
Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов при попадании в него не сгоревшего в цилиндрах двигателя бензина.

8. Если искры нет, катушка зажигания Митсубиси Аутлендер ХЛ должна быть заменена.

Примечание:

Можно предварительно попробовать установить не новые, но проверенные, с «рабочей» машины.

9. Если искра есть, но двигатель не заводится, замените свечи зажигания новыми.

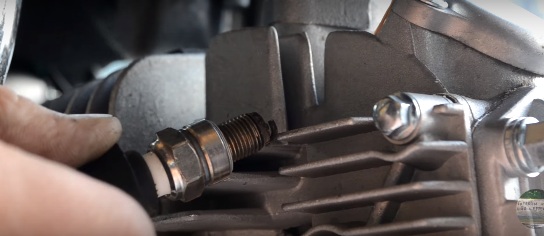

Отворачивание свечи зажигания двигателя 4B12 Mitsubishi Outlander XL

Примечание:

Можно предварительно также гопробовать установить не новые, но проверенные, с «рабочей» машины.

10. Если и после этого двигатель Аутлендер ХЛ не заводится, проверьте исправность системы управления двигателем.

11. После проведения всех проверок установите на место снятые детали двигателя.

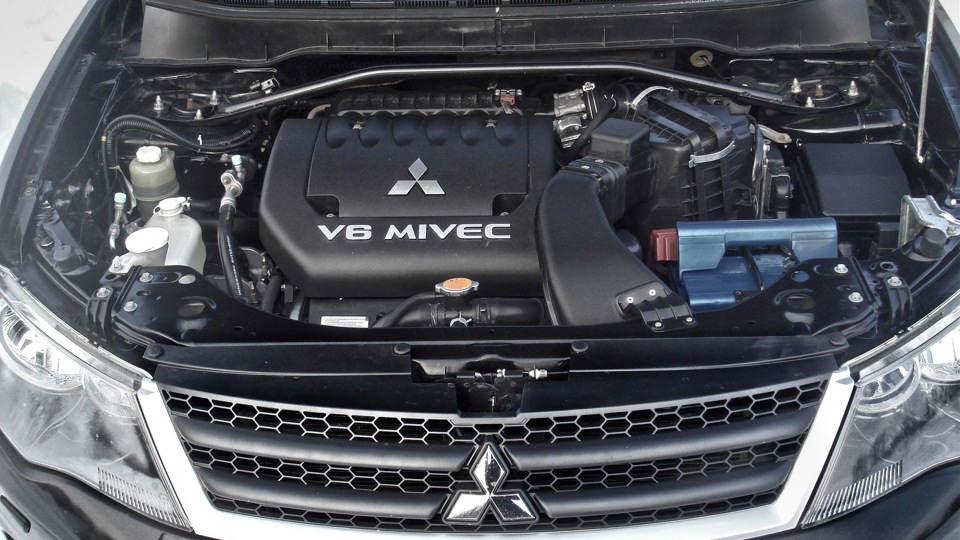

Двигатель 6B31 Mitsubishi Outlander XL
