Проверка внешних осветительных приборов.

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

На автомобилях с правым расположением руля расположение выключате­лей немного отличается от илл. 18 представленного на рисунке. Но символы, обозначающие положения переключателя, остаются прежними.
ВНИМАНИЕ!
Нельзя двигаться только с включёнными габаритными огнями! Яркости га­баритных огней недостаточно, чтобы осветить дорогу или сделать автомо­биль достаточно заметным для других участников движения. При насту­плении сумерек или при плохой видимости всегда следует вручную вклю­чать ближний свет.
Осторожно!
Перчисленные освететильные приборы допускается использовать только с соблюдением действующих в соответствующей стране правил дорожнего движения и/или других законодательных норм.За правильную регулировку и использование приборов освещения отвечает водитель.
Примечание.
Если извлечь ключ зажигания и открыть дверь водителя, когда переключатель режимов оствещения находится в положении-ж-, раздаётся предупре­ждающий звуковой сигнал. При закрывании двери водителя (при выключен­ном зажигании) контакт в двери отключает предупреждающий сигнал, но га­баритные огни остаются включёнными, чтобы обозначить стоящий автомо­биль.
В холодную или влажную погоду рассеиватели фар могут временно запоте­вать изнутри. Это вызвано разницей температур внутри и снаружи рассеива­теля фары. При включении фары область прохождения света быстро очи­щается от запотевания, но иногда по краям рассеивателя запотевание со­храняется некоторое время. Фонари заднего хода и указатели поворота тоже могут запотевать. Это запотевание не влияет на срок службы осветительных приборов.

Включение габаритных огней.
Повернуть переключатель освещения илл. 18 - 0 в положение -ж-.
Включение ближнего света.
Повернуть переключатель освещения илл. 18 - 0 в положение D.
Выключение освещения (кроме дневного режима освещения).
Установите переключатель освещения илл. 18 - 0 в положение 0.
Функция Day Light (дневной режим освещения).
Включение дневного режима освещения.
Установите переключатель освещения илл. 18 - 0 в положение 0.
Деактивация дневного режима освещения.
Снимите крышку блока предохранителей , предохранители в передней панели.
Нажмите кнопку илл. 18 - 0 вправо.
Активация дневного режима освещения.
Снимите крышку блока предохранителей, предохранители в передней панели.
Нажмите кнопку илл. 18 - 0 влево.
Выключение дневного режима освещения на автомобилях с функцией Старт-стоп.
Выключите зажигание.
Потяните переключатель указателей поворота илл. 21 к руле­вому колесу, сдвиньте его одновременно вниз и удерживайте в этом поло­жении.
Включите зажигание, дождитесь четырёхкратного мигания левых указате­лей поворота.
Выключите зажигание - раздаётся акустический сигнал, подтверждающий выключение дневного режима освещения.
Отпустите переключатель указателей поворота.
Включение дневного режима освещения на авомобилях с функцией Старт-стоп.
Выключите зажигание.
Потяните переключатель указателей поворота илл. 21 к руле­вому колесу, сдвиньте его одновременно вверх и удерживайте в этом поло­жении.
Включите зажигание, дождитесь четырёхкратного мигания правых указате­лей поворота.
Выключите зажигание - раздаётся акустический сигнал, подтверждающий включение дневного режима освещения.
Отпустите переключатель указателей поворота.
Примечание.
Дневной режим освещения включается после включения зажигания.
Противотуманные фары.

Включение.

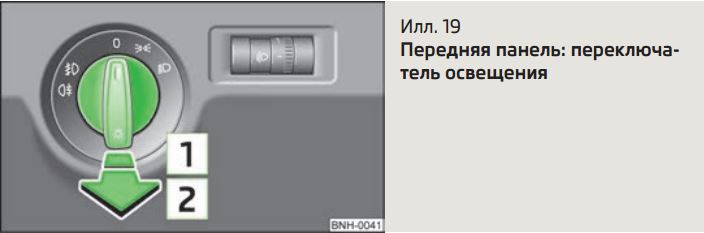

Сначала установите переключатель освещения илл. 19 в положение ж или go.
Вытяните переключатель освещения в положение 1.
При включённых противотуманных фарах в комбинации приборов горит контрольная лампа О »
Задний противотуманный фонарь.
Включение.
Сначала установите переключатель освещения илл. 19 в поло­жение -ж или go.
Вытяните переключатель освещения в положение 2 .
Если автомобиль не оснащён противотуманными фарами, задний противотуманный фонарь включается поворотом переключателя в положе­ние О и вытягиванием непосредственно в положение 2 . Такой переключа­тель имеет только одно положение, а не два.
При включённом заднем противотуманном фонаре на комбинации приборов горит контрольная лампа $ ».
Если автомобиль оборудован тягово-сцепным устройством в заводской ком­плектации или дооборудован тягово-сцепным устройством из ассортимента оригинальных принадлежностей SKODA, то при включении заднего противотуманного фонаря во время движения с прицепом включается только задний противотуманный фонарь прицепа.

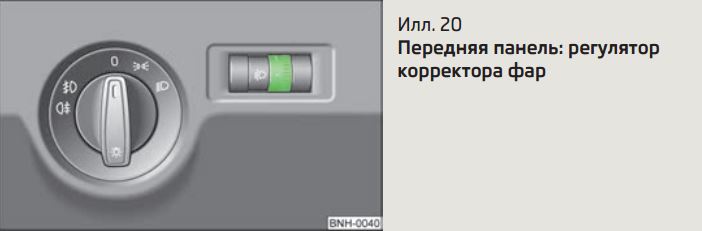

Корректор фар.

Поверните регулятор илл. 20 в положение требуемой дальности освеще­ния.
Положения регулятора.
Положения примерно соответствуют следующим вариантам загрузки:
- Передние сиденья автомобиля заняты, багажник пуст.
Все сиденья автомобиля заняты, багажник пуст.
Все сиденья автомобиля заняты, багажник загружен.
Сиденье водителя занято, багажник загружен.
ОСТОРОЖНО!
Всегда устанавливайте корректор фар в такое положение, чтобы:
Свет фар не ослеплял других участников движения, в особенности водите­лей встречных автомобилей.
Дальность освещения обеспечивала безопасное движение.
Примечание.
Рекомендуется корректировать положение фар при включённом ближнем свете.

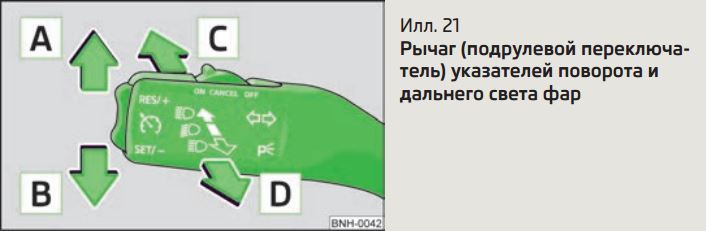

Рычаг указателей поворотов и дальнего света фар.
Переключатель указателей поворота и дальнего света служит также для включения и выключения стояночного освещения и светового сигнала.
Правый Ф и левый Ф указатель поворота.
Переведите рычаг илл. 21 вверх А или вниз В.
Для трёхкратного мигания указателя поворота (так называемого комфорт­ного включения указателя поворота), кратковременно переместите рычаг вверх или вниз до точки сопротивления и отпустите.
Сигнализация при перестроении в другой ряд - для непродолжительной ра­боты указателей поворота переместите рычаг вверх или вниз до точки со­противления и удерживайте его в этом положении.
Дальний свет.
Включите ближний свет.
Нажмите на переключатель илл. 21 вперёд по стрелке C.
Чтобы выключить дальний свет, верните переключатель в исходное поло­жение по стрелке D.
Стояночное освещение.
Выключите зажигание.
Переведите рычаг указателей поворота илл. 21 вверх или вниз - при этом включается правый или левый стояночный огонь.
Включение стояночного освещения с обеих сторон.
Поверните переключатель освещения илл 18 - 0 в положение -ж- и заприте автомобиль.
Примечание.
Стояночные огни р работают только при выключенном зажигании.
Если выключить зажигание при включённом указателе правого или левого поворота, стояночное освещение автоматически не включается.
Выключатель аварийной световой сигнализации.
Для включения или выключения аварийной световой сигнализации нажмите на клавишу илл. 22.
При включении аварийной световой сигнализации начинают мигать все указатели поворота. Также начинает мигать контрольная лампа включения аварийной световой сигнализации и контрольная лампа выключателя. Аварийная световая сигнализация может быть включена и при выключенном зажигании.
При срабатывании подушки безопасности во время аварии аварийная световая сигнализация включается автоматически.
Примечание.
Аварийную световую сигнализацию следует включать, если, например:
■ Достигнут конец пробки.
■ При поломке или другой экстренной ситуации.

Источник: Руководство по эксплуатации издательства «Skoda».
