Сборка головки блока цилиндров двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Т-образный 5 мм
  • Гаечный ключ торцевой Т-образный 8 мм
  • Насадка на вороток 10 мм
  • Свечной ключ
  • Специальный инструмент 09213-54015
  • Специальный инструмент 09950-50013
  • Специальный инструмент 09201–41020
  • Специальный инструмент 09202–70020
  • Выколотка
  • Молоток малый

Детали и расходники:

  • Моторное масло
  • Ветошь
  • Прокладки и сальники
  • Клей
  • Брусок или деревянная пластина
  • Трубки свечи зажигания
  • Трубки системы вентиляции картера

Примечание:

Снятие головки блока цилиндров двигателя модели 1MZ-FE Toyota Camry описано здесь.

Перед сборкой очистите все детали, которые будут собираться. На все трущиеся поверхности нанесите свежее моторное масло. Замените все прокладки и сальники.

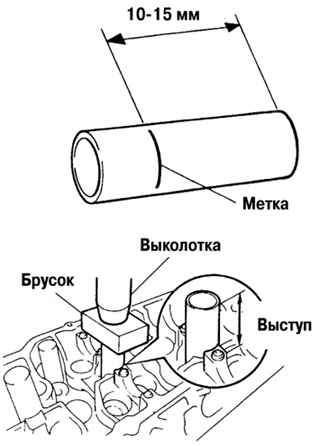

1. Установите новые трубки свечей зажигания. Нанесите клей на трубки свечи зажигания. Запрессуйте новую трубку свечи зажигания таким образом, чтобы она выступала на 42,4–43,4 мм от плоскости разъема головки блока цилиндров.

Выколотка

Запрессовка новой трубки свечи зажигания Toyota Camry

Запрессовка новой трубки свечи зажигания

2. Используя деревянную пластину и молоток, запрессуйте также новые трубки системы вентиляции картера таким образом, чтобы они находились на одном уровне с плоскостью разъема головки блока цилиндров.

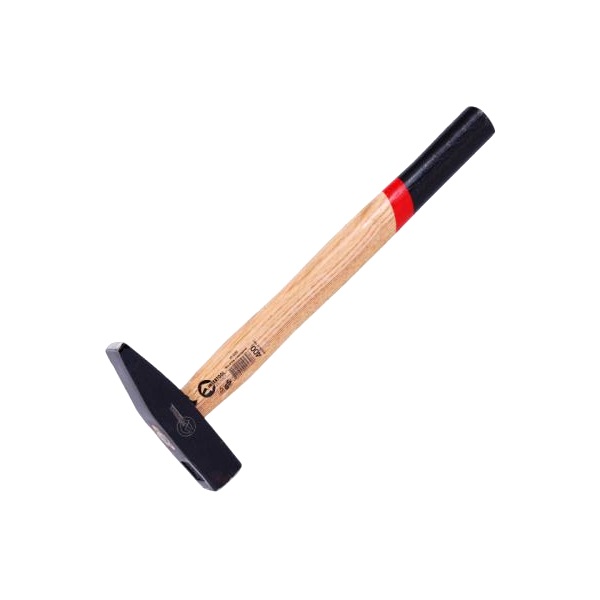

Молоток малый

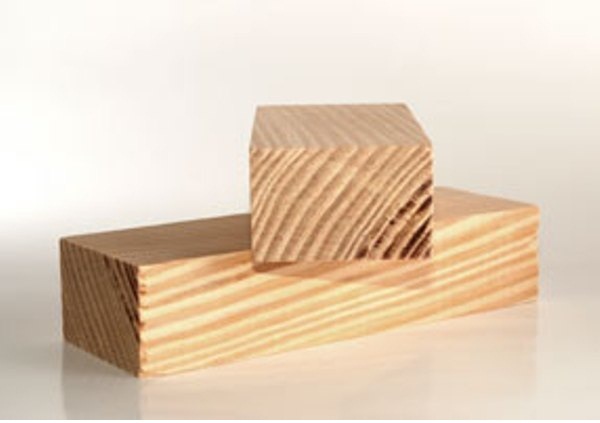

Брусок

Запрессовка новой трубки системы вентиляции картера Toyota Camry

Запрессовка новой трубки системы вентиляции картера

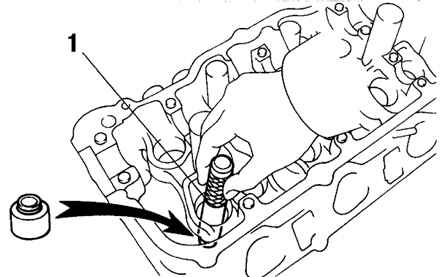

3. С помощью cпециального инструмента 09201–41020 или подходящего приспособления установите новые маслосъемные колпачки.

Специальный инструмент 09201–41020

Установка новых маслосъемных колпачков Toyota Camry

Установка новых маслосъемных колпачков:

1 – специальное приспособление.

Примечание:

На маслосъемные колпачки впускных клапанов нанесено резиновое уплотняющее покрытие. Маслосъемные колпачки впускных клапанов окрашены в серый или коричневый цвет, а маслосъемные колпачки выпускных клапанов – в черный цвет.

Различие маслосъемных колпачков Toyota Camry

Маркировка новых маслосъемных колпачков

4. Установите следующие детали:

1 – клапан;

Клапан Toyota Camry

2 – седло пружины клапана;

Седло пружины клапана

3 – пружину клапана;

4 – тарелку пружины;

Клапанная пружина с тарелкой Toyota Camry

5 – сухари.

Сухари клапана Toyota Camry

5. С помощью подходящего приспособления сожмите клапанную пружину и установите два сухаря вокруг стержня клапана.

Cпециальный инструмент 09202–70020

6. Молотком слегка ударьте по торцу стержня клапана, чтобы обеспечить надежную фиксацию клапана сухарями.

7. Установите толкатели клапанов и регулировочные шайбы. Убедитесь, что толкатели вращаются свободно от руки.

Толкатели клапанов Toyota Camry

Регулировочные шайбы Toyota Camry
