Снятие, дефектовка и установка маховика двигателя Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Инструмент (стопор) для фиксации маховика или пластины привода гидротрансформатора вариатора МВ991883 (для двигателей 4B11/4B12)
  • Инструмент (стопор) для фиксации пластины привода гидротрансформатора АКПП MD998781 (для двигателя 6B31)
  • Вороток под торцевую головку
  • Торцевая головка 17 мм (для двигателя 6B31)
  • Торцевая головка 19 мм (для двигателей 4B11/4B12)
  • Динамометрический ключ
  • Измерительная головка часового типа с штативом (или стенд для измерения осевого биения)
  • Нож (или скребок)

Детали и расходники:

  • Маховик в сборе MN163878 (для двигателя  4B11 и 4B12 с МКПП, при необходимости)

Маховик MN163878 двигателей 4B11 и 4B12 с механической коробкой передач Mitsubishi Outlander XL

  • Пластина привода гидротрансформатора (2701A015 – для двигателя 4B11, 2701A015/2701A098 – для двигателя 4B12, при необходимости)
  • Переходная пластина  MN168521 (для двигателей 4B11 и 4B12, при необходимости)

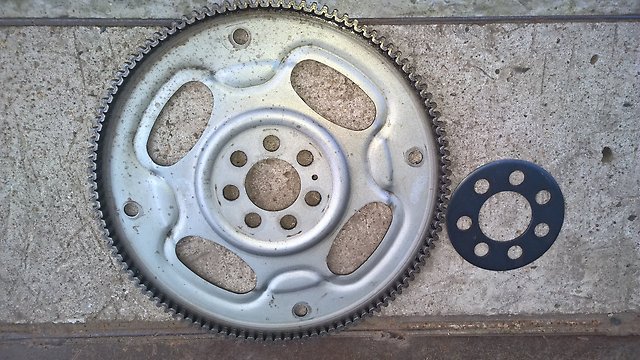

Пластина 2701A015 привода гидротрансформатора вариатора с переходной пластиной MN168521 двигателей 4B11 и 4B12 Mitsubishi Outlander XL

  • Пластина привода АКПП 2701A020 (для двигателя 6B31, при необходимости)
  • Переходная пластина 1122A001 (для двигателя 6B31, при необходимости)

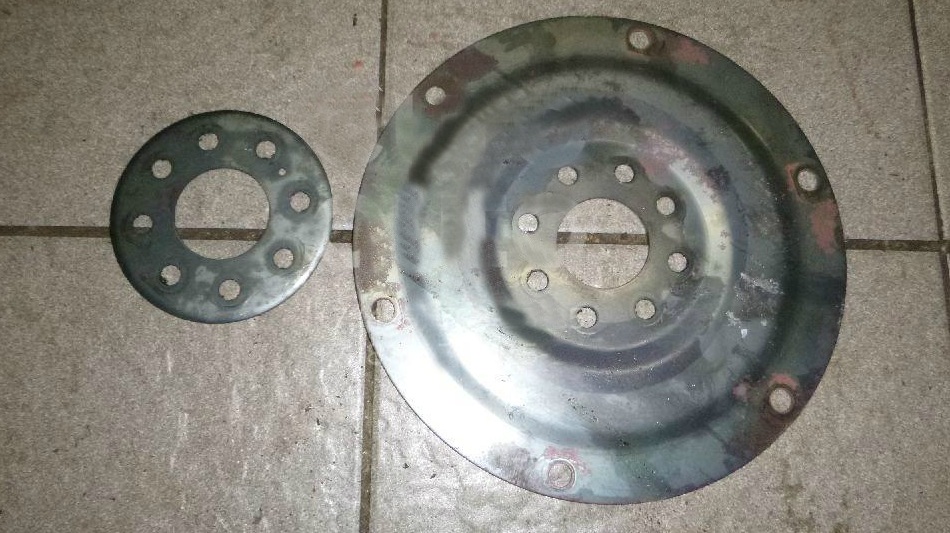

Пластина 2701A020 привода гидротрансформатора АКПП с переходной пластиной 1122A001 двигателя 6B31 Mitsubishi Outlander XL

  • Очиститель деталей (обезжириватель)
  • Герметик Three Bond 1324 (или равнозначный)
  • Моторное масло
  • Ветошь

Примечания:

Маховик Аутлендер ХЛ (или пластину привода гидротрансформатора) снимайте для замены заднего сальника коленчатого вала, для замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

1.1. (двигатели 4B11 и 4B12) Снимите механическую коробку передач в сборе или вариатор.

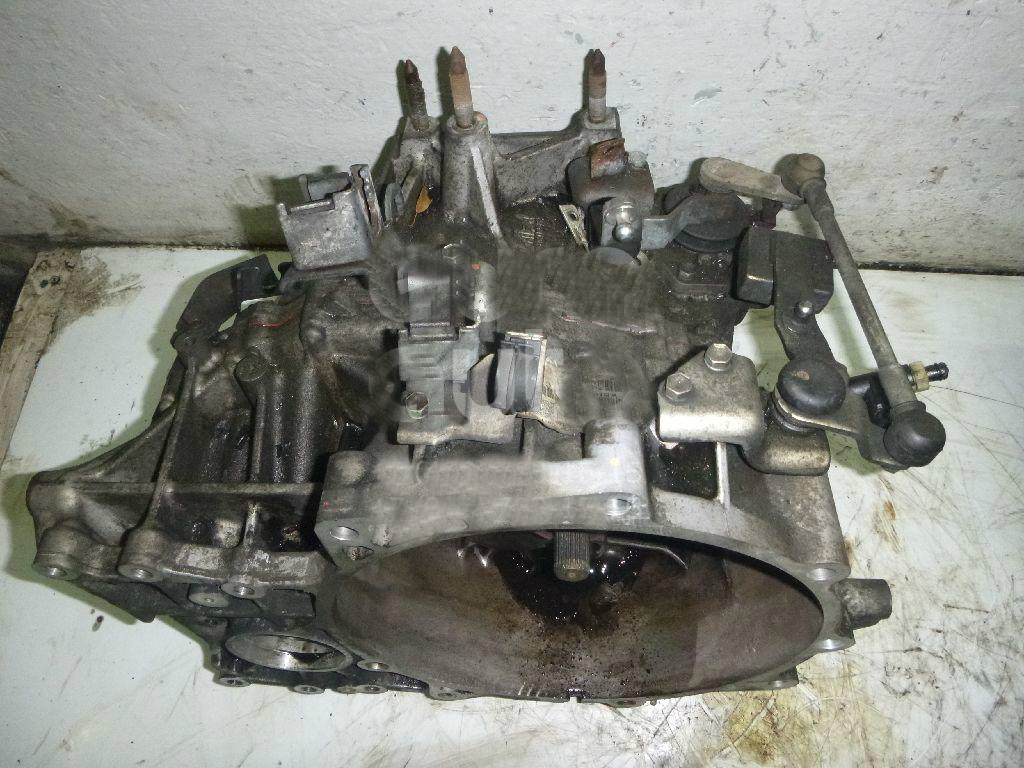

Снятая механическая коробка передач с двигателя 4B12 Mitsubishi Outlander XL

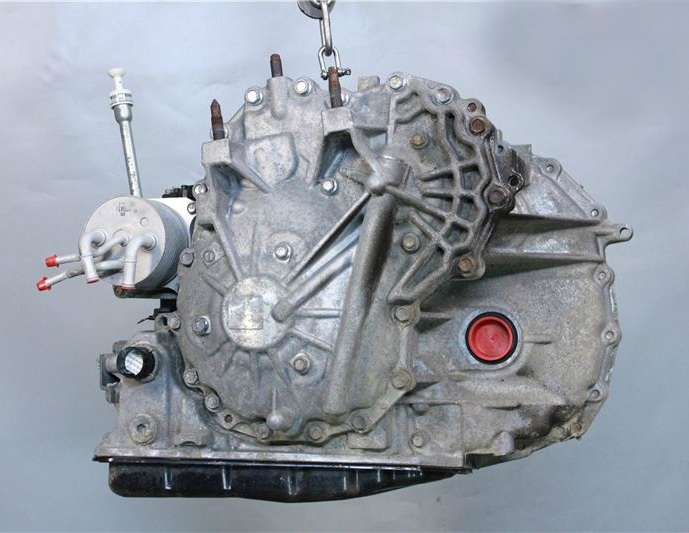

Снятый вариатор с двигателя 4B12 Mitsubishi Outlander XL

1.2. (двигатель 6B31) Снимите автоматическую коробку передач в сборе.

Снятая автоматическая коробка передач с двигателя 6B31 Mitsubishi Outlander XL

2. (двигатели 4B11 и 4B12) Снимите кожух и ведомый диск сцепления (модели с МКПП).

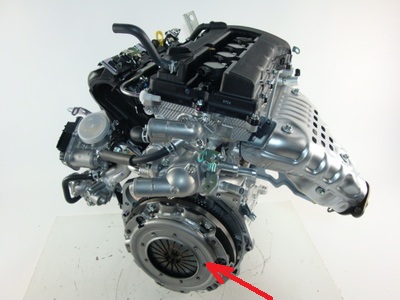

Размещение кожуха и ведомого диска сцепления двигателя 4B12 Mitsubishi Outlander XL

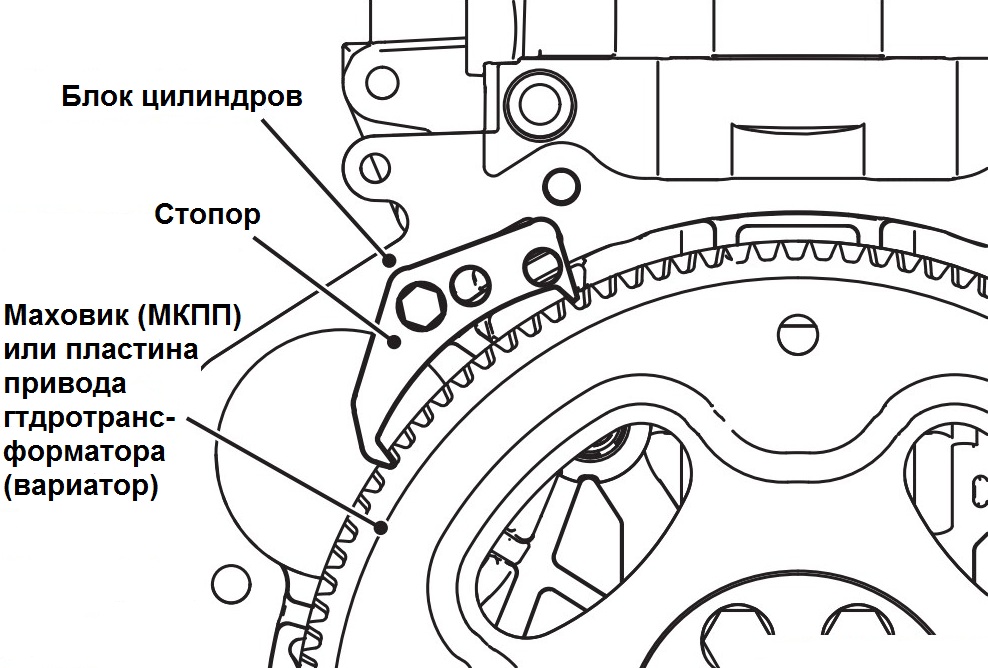

3.1. (двигатели 4B11 и 4B12) С помощью специального инструмента (стопор, каталожный номер МВ991883) зафиксируйте маховик или пластину привода гидротрансформатора.

Фиксация специальным инструментом MB991883 пластины гидротрансформатора вариатора двигателя 4B12 Mitsubishi Outlander XL

3.2. (двигатель 6B31) С помощью специального инструмента (стопор, каталожный номер MD998781) зафиксируйте пластину привода АКПП.

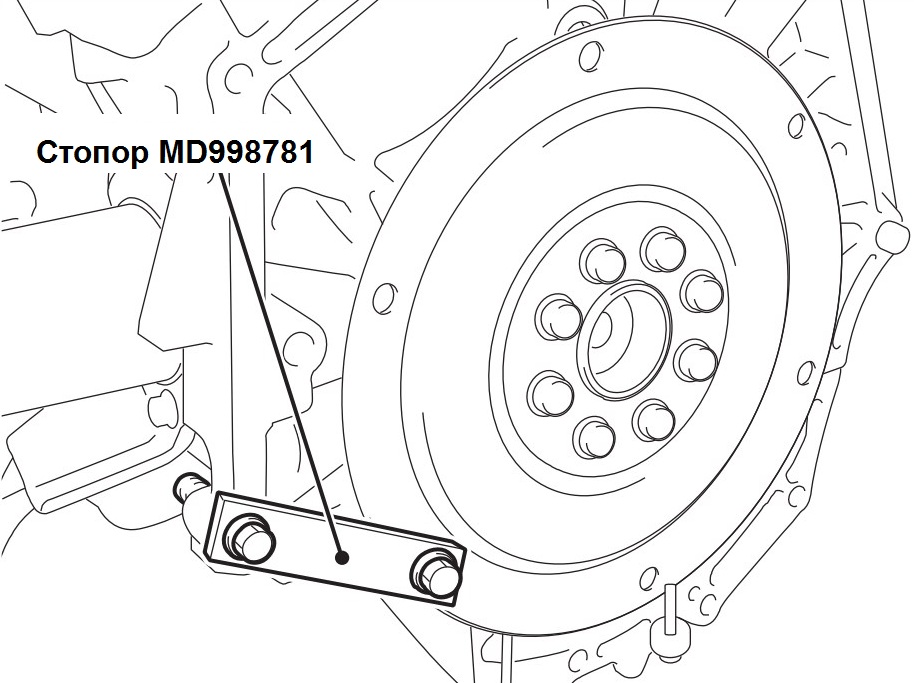

Фиксация специальным инструментом MD998781 пластины гидротрансформатора АКПП двигателя 6B31 Mitsubishi Outlander XL

4. Отверните болты крепления маховика/пластины (для наглядности показано на снятом двигателе, первое фото – двигатель 4B12, второе – 6B31).

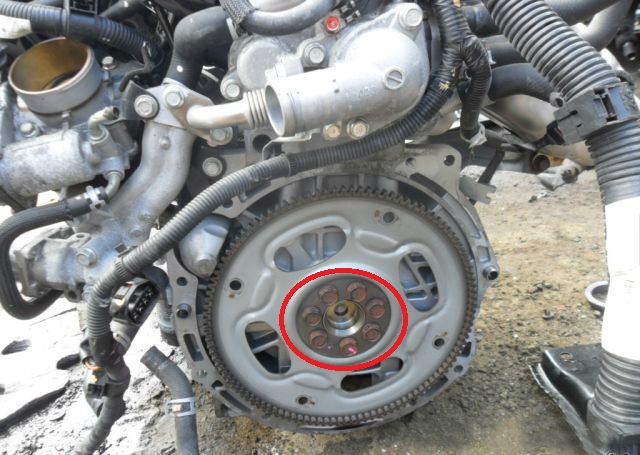

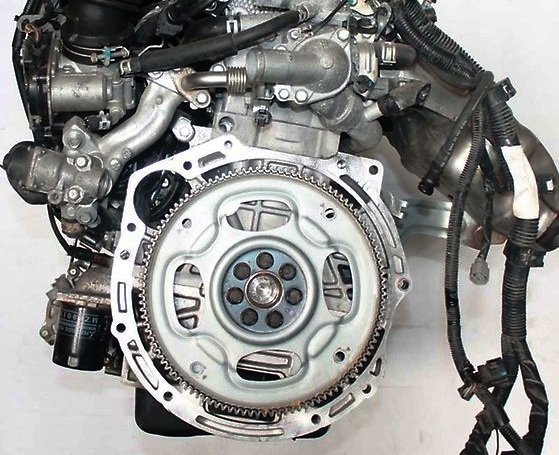

Размещение болтов крепления пластины гидротрансформатора вариатора к коленчатому валу двигателя 4B12 Mitsubishi Outlander XL

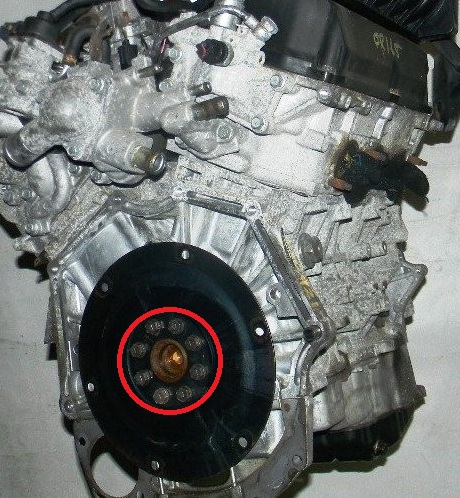

Размещение болтов крепления пластины гидротрансформатора АКПП к коленчатому валу двигателя 6B31 Mitsubishi Outlander XL

5. Снимите маховик или пластину привода гидротрансформатора вариатора с переходной пластиной (первое фото – пластина гидротрансформатора вариатора, второе фото – пластина АКПП).

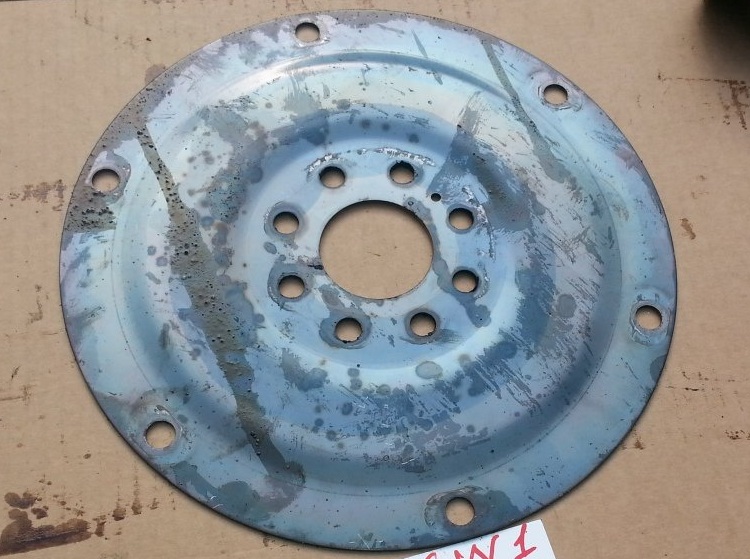

Снятая пластина привода гидротрансформатора вариатора с коленчатого вала двигателя 4B12 Mitsubishi Outlander XL

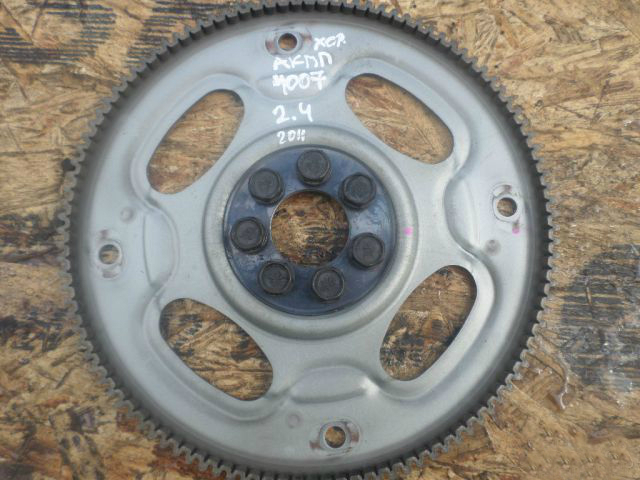

Снятая пластина привода гидротрансформатора АКПП с коленчатого вала двигателя 6B31 Mitsubishi Outlander XL

6. Проверьте состояние зубьев обода маховика (пластины вариатора), в случае их повреждения замените маховик (пластину). Также проверьте пластину привода гидротрансформатора (вариатора или АКПП) на отсутствие деформации, повреждения и трещин. При необходимости, замените.

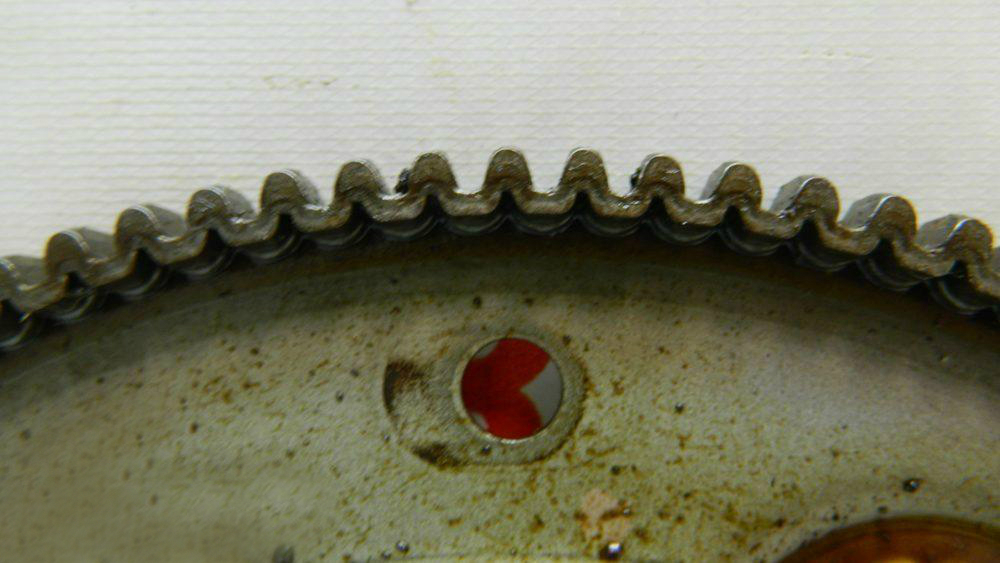

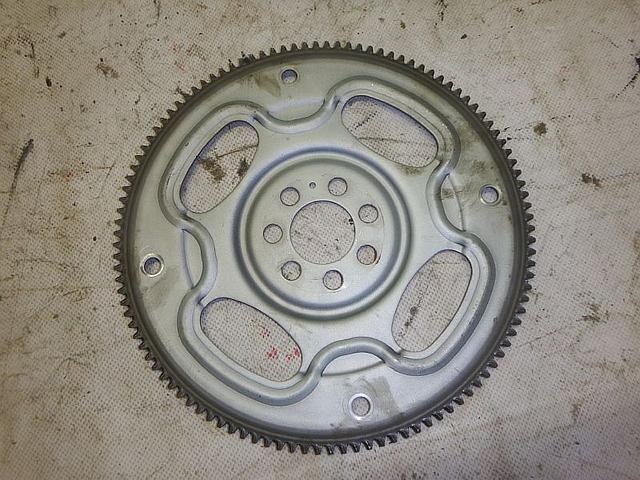

Техническое состояние зубьев пластины привода гидротрансформатора вариатора Mitsubishi Outlander XL

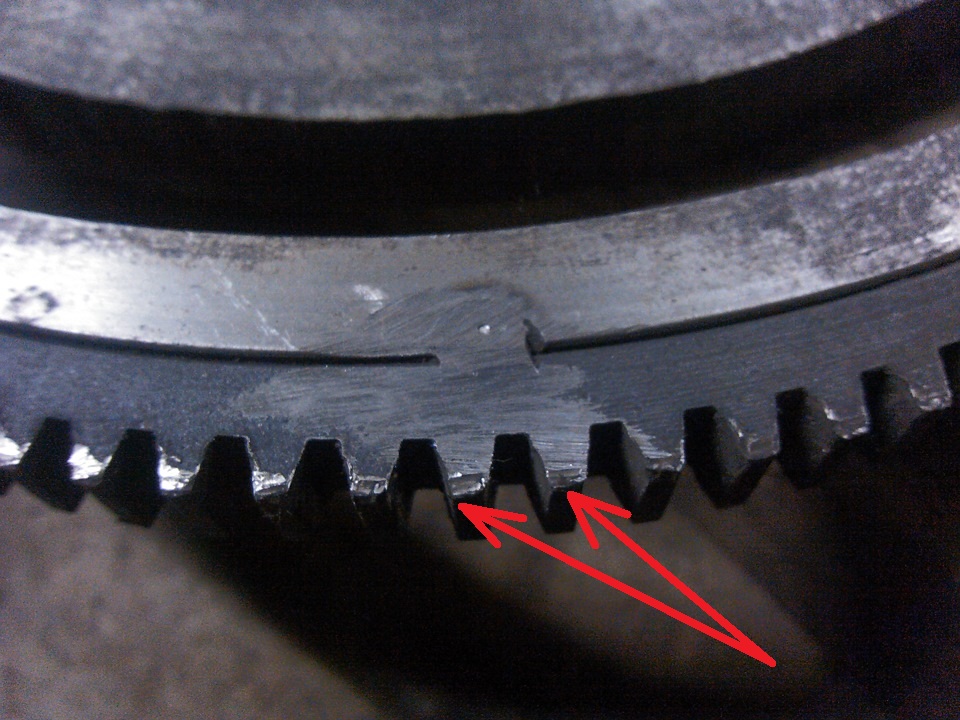

Поврежденные зубья маховика двигателя 4B12 Mitsubishi Outlander XL

Примечание:

При повреждениях зубьев венца проверьте также шестерню привода стартера.

7. (двигатели 4B11 и 4B12, МКПП) Замените или отремонтируйте маховик, если появились риски и задиры на поверхностях маховика, контактирующей с ведомым диском сцепления.

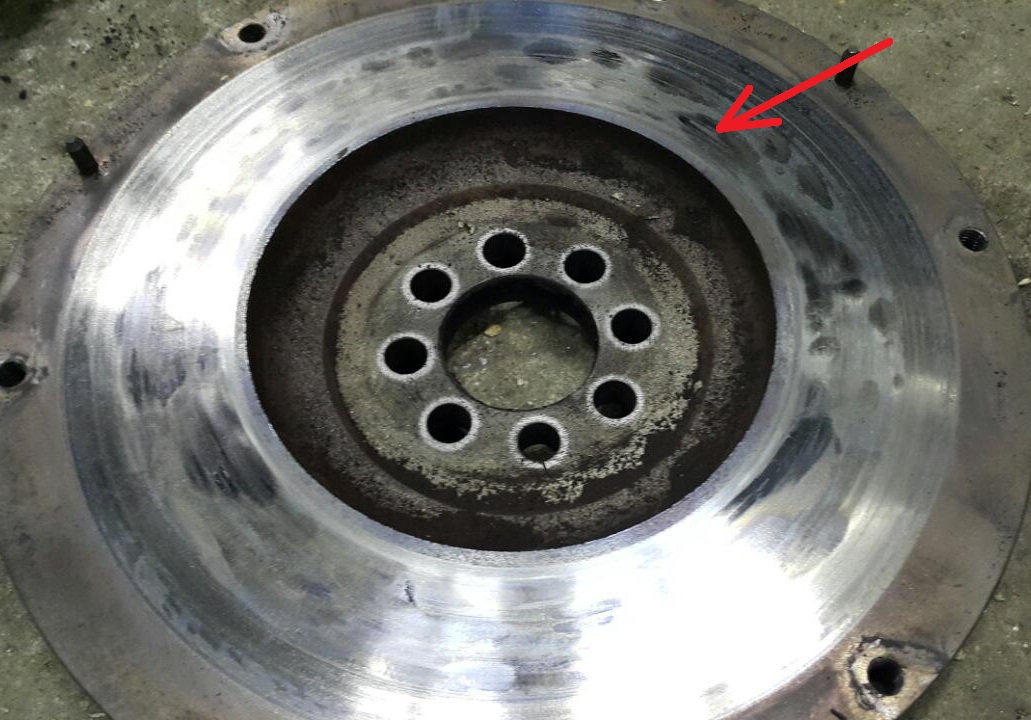

Задиры на поверхности маховика двигателя 4B12 Mitsubishi Outlander XL

8. (двигатели 4B11 и 4B12, МКПП) Отремонтировать или проверить маховик Митсубиси Аутлендер ХЛ можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по фрикционной поверхности, не должно превышать 0,13 мм. Его можно измерить на специальном стенде или, не снимая с двигателя, с помощью индикатора часового типа с необходимым штативом.

Измерение биения маховика двигателя 4B12 Mitsubishi Outlander XL

9. (двигатели 4B11 и 4B12, МКПП) Для удаления глубоких рисок и задиров поверхность прилегания можно прошлифовать, причем толщина слоя снимаемого металла не должна превышать 0,3 мм.

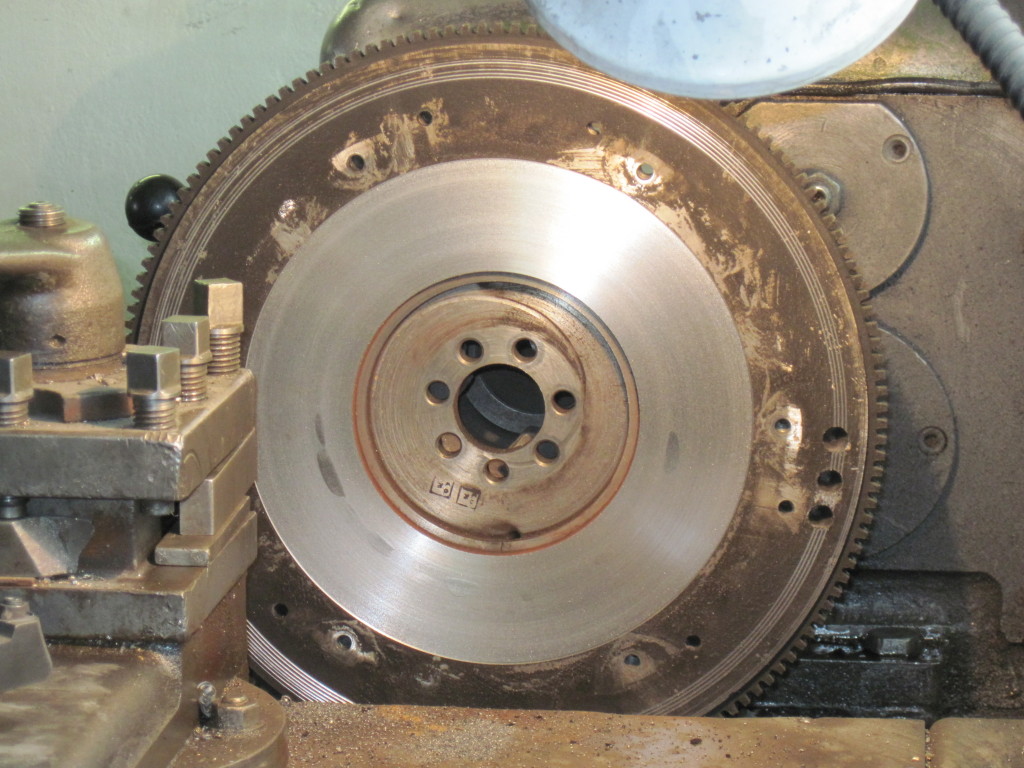

Проточка поверхности маховика двигателя 4B12 Mitsubishi Outlander XL

10. Перед тем, как установить маховик (пластину), очистите болты крепления маховика (МКПП) или пластины привода гидротрансформатора (вариатор), резьбовые отверстия в коленчатом валу и установочную поверхность на маховике (МКПП) или пластине привода гидротрансформатора (вариатор) от масла, старого герметика и других загрязнений.

Очищенные пластина привода гидротрансформатора вариатора и болты крепления пластины к двигателю 4B12 Mitsubishi Outlander XL

11. Теперь необходимо установить маховик (МКПП) или пластину привода гидротрансформатора вариатора (двигатели 4B11 и 4B12)/ пластину привода гидротрансформатора АКПП (двигатель 6B31) с переходной пластиной на коленчатый вал. Наживите и затяните от руки болты крепления (для наглядности показано на снятом двигателе 4B12).

Установленная пластина привода гидротрансформатора вариатора на двигатель 4B12 Mitsubishi Outlander XL

12. С помощью специального инструмента MB991883 (двигатели 4B11 и 4B12)/MD998781 (двигатель 6B31), аналогично процедуре снятия, зафиксируйте маховик (МКПП) или пластину привода гидротрансформатора (вариатор).

13. Нанесите моторное масло на фланец головки болта крепления, а также указанный герметик на резьбу болтов крепления.

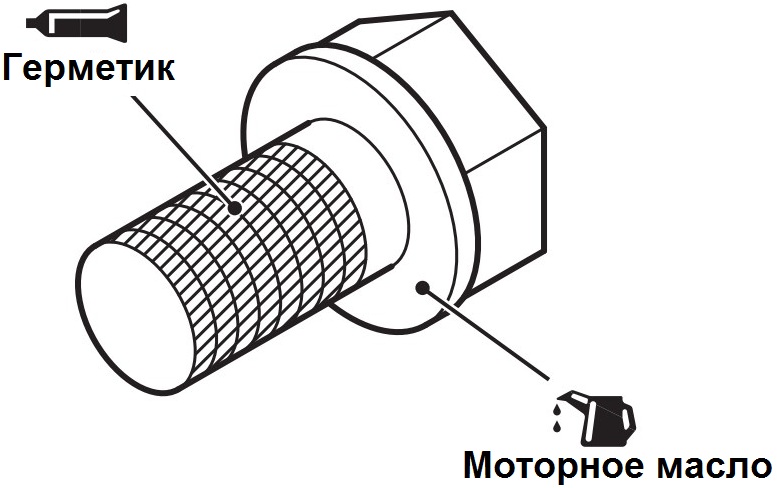

Места нанесения моторного масла и герметика на болт крепления маховика или пластины привода гидротрансформатора к коленчатому валу двигателя Mitsubishi Outlander XL

14.1.1. (двигатели 4B11 и 4B12) Предварительно затяните болты крепления номинальным моментом 40 Н·м затяжки в последовательности, указанной на рисунке.

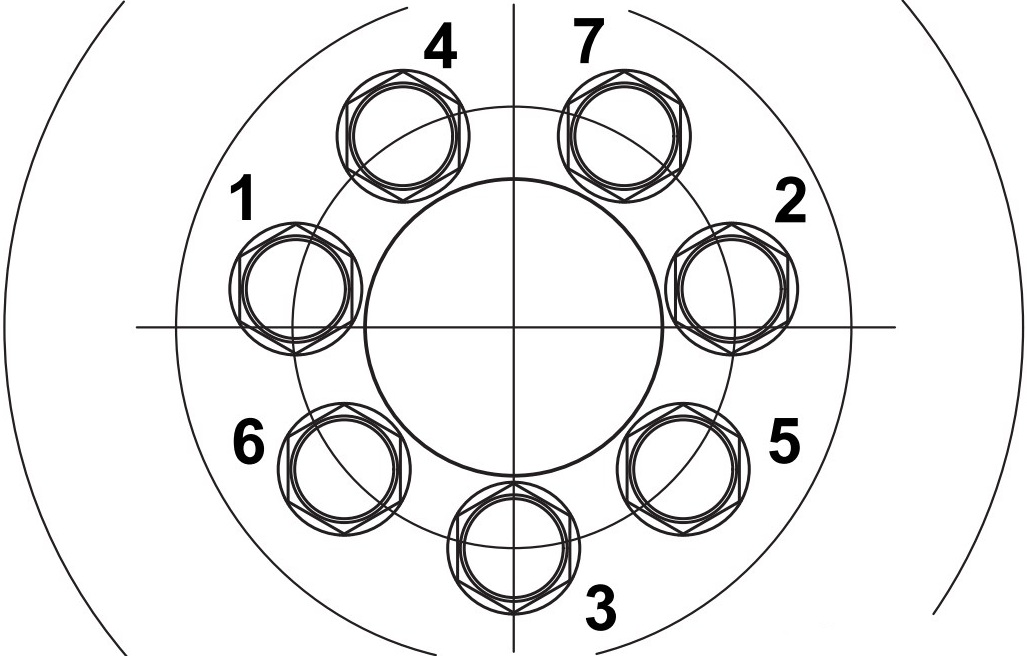

Последовательность затяжки болтов крепления маховика или пластины привода гидротрансформатора вариатора к коленчатому валу двигателя 4B12 Mitsubishi Outlander XL

14.1.2. (двигатели 4B11 и 4B12) Окончательно затяните болты крепления номинальным моментом 130 Н·м затяжки в последовательности, указанной на рисунке выше.

14.2. (двигатель 6B31) Затяните в диагональной последовательности болты крепления пластины гидротрансформатора АКПП моментом 76 ± 4 Н·м.

15. Установите кожух и ведомый диск сцепления, а также коробку передач в сборе и все снятые детали в последовательности, обратном снятию.

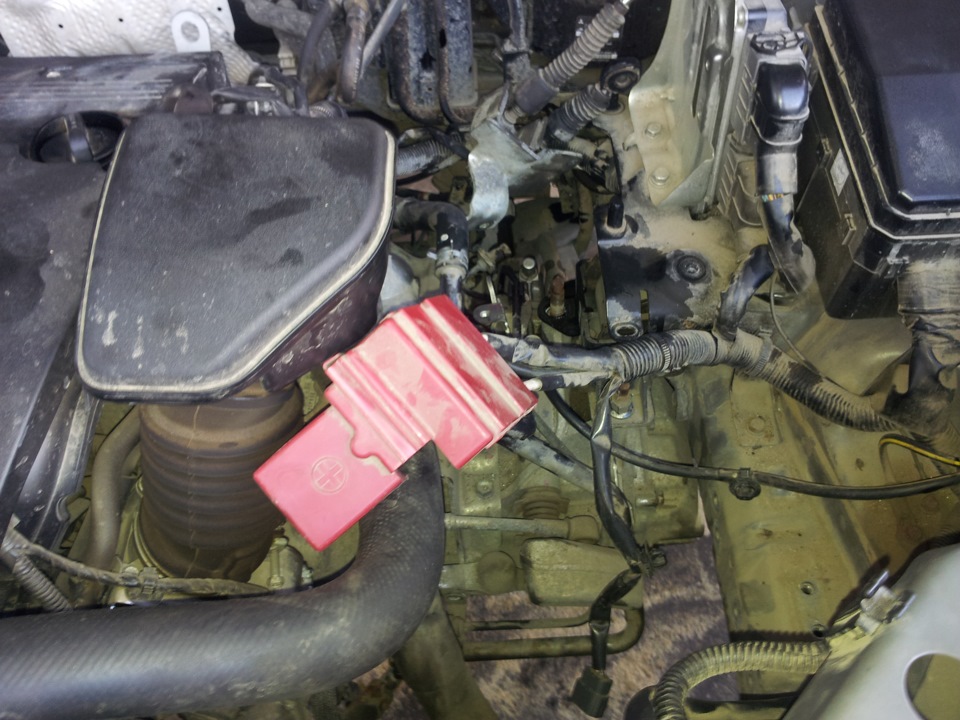

Установленная коробка передач на Mitsubishi Outlander XL

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
