Замена тросов привода стояночного тормоза Mitsubishi Outlander 2007 - 2010, XL

Инструменты:

• Гаечный ключ 10 мм
• Гаечный ключ 12 мм
• Торцовая головка 12 мм
• Отвертка плоская средняя
• Пассатижи

Детали и расходники:

• Противооткатные упоры
• Тканевые перчатки
• Ветошь

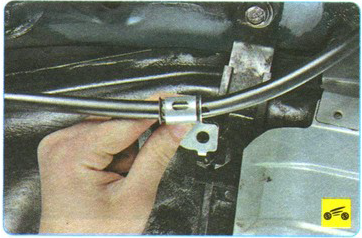

• Тросы привода стояночного тормоза

Примечание:

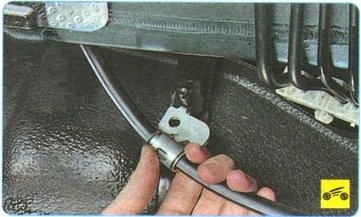

Тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.

Замена тросов привода стояночного тормоза Mitsubishi Outlander XL

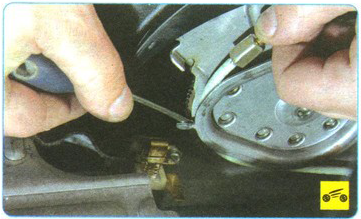

1. Отсоедините наконечник левого заднего троса от разжимного рычага задней колодки тормозного механизма.

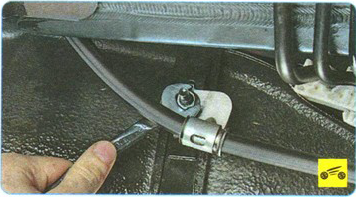

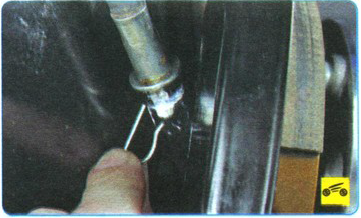

2. Подденьте отверткой фиксатор крепления.

3. Снимите фиксатор крепления оболочки троса к кронштейну тормозного щита.

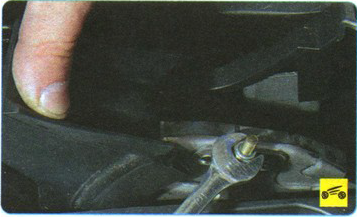

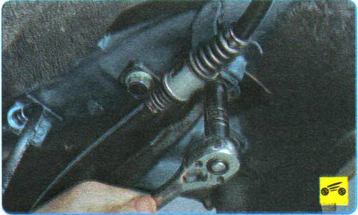

4. Выверните болт крепления кзонштейна оболочки троса к кузову.

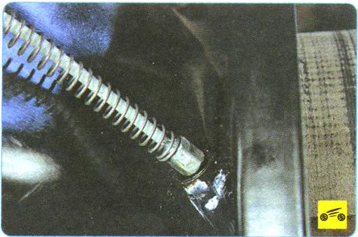

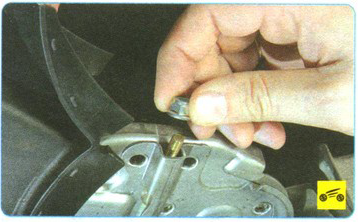

5. Извлеките трос из отверстия в тормозном щите.

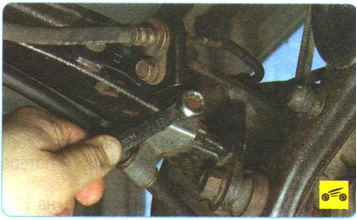

6. Выверните болт крепления кронштейна оболочки троса из отверстия продольного рычага задней подвески.

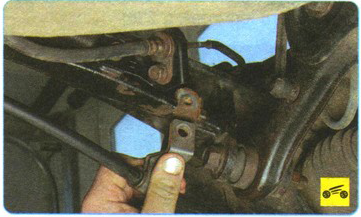

7. Отсоедините кронштейн оболочки троса от рычага задней подвески.

8. Аналогично извлеките правый задний трос стояночного тормоза.

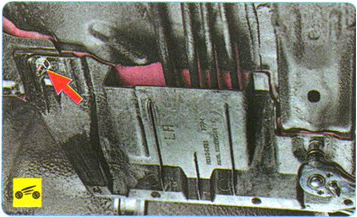

9. Отверните 2 гайки крепления левого аэродинамического щитка.

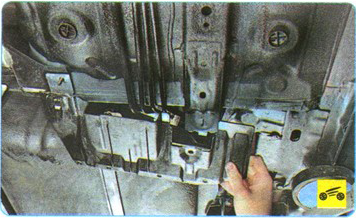

10. Снимите щиток.

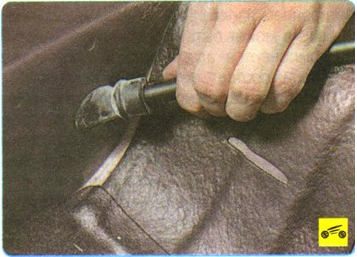

11. Аналогично снимите правый аэродинамический щиток.

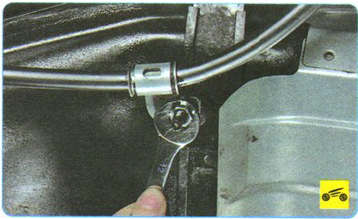

12. Отверните гайку крепления к топливному баку кронштейна оболочки левого заднего троса стояночного тормоза.

13. Отсоедините кронштейн от бака.

14. Отверните гайку крепления к топливному баку кронштейна оболочки правого заднего троса стояночного тормоза.

15. Отсоедините кронштейн от бака.

16. Снимите облицовку тоннеля пола.

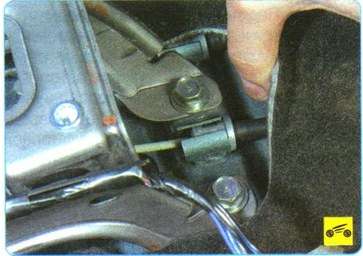

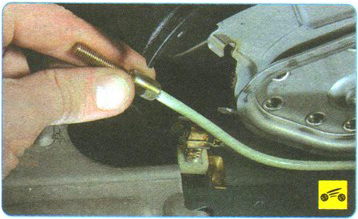

17. Отогните кожух рычага вверх, отверните регулировочную гайку наконечника переднего троса стояночного тормоза.

18. Снимите гайку.

19. Отогните фиксатор переднего 'роса стояночного тормоза.

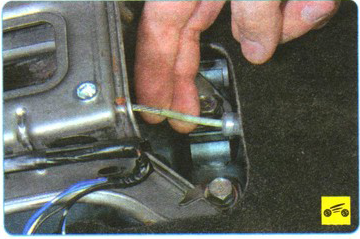

20. Выведите наконечник троса из направляющей рычага.

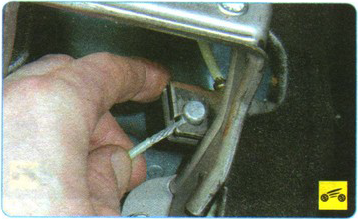

21. Поверните наконечники задних тросов в отверстиях уравнителя до совмещения тросов с прорезями в уравнителе.

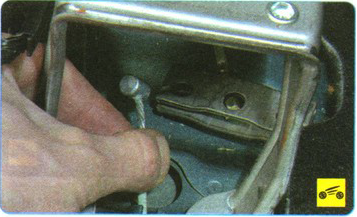

22. Извлеките наконечники из прорезей.

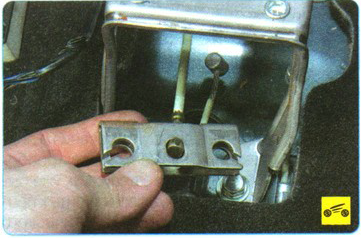

23. Снимите передний трос вместе с уравнителем.

24. Отогните напольное покрытие.

25. Выведите фиксаторы оболочек задних тросов из кронштейнов на кузове.

26. Выньте тросы вместе с уплотнителями из отверстий в кузове.

27. Установите на автомобиль новые тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
