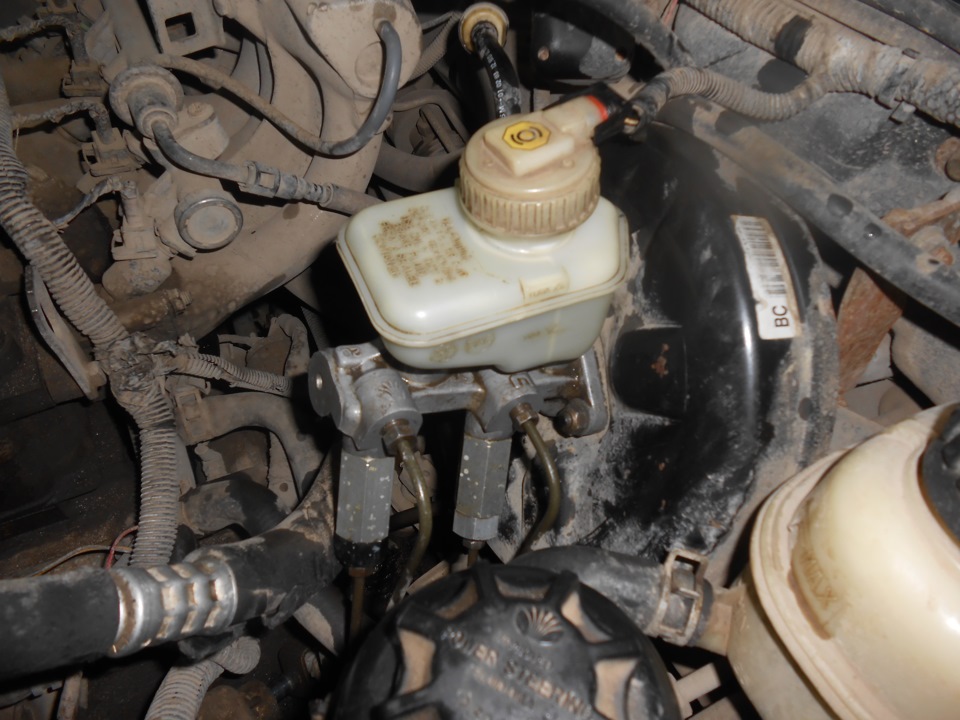

Снятие главного тормозного цилиндра Daewoo Nexia N150

Инструменты:

• Ключ для тормозных трубок 10 мм
• Ключ для тормозных трубок 12 мм
• Гаечный ключ рожковый 21 мм
• Гаечный ключ рожковый 22 мм
• Гаечный ключ накидной прямой 9 мм
• Гаечный ключ накидной прямой 10 мм
• Тиски слесарные (с накладками губок из мягкого металла)
• Отвертка плоская средняя
• Шприц

Детали и расходники:

• Тормозная жидкость

• Уплотнительное кольцо регулятора - 2 шт.
• Регуляторы давления задних тормозных механизмов (при необходимости)
• Емкость техническая
• Шланг (прозрачный)

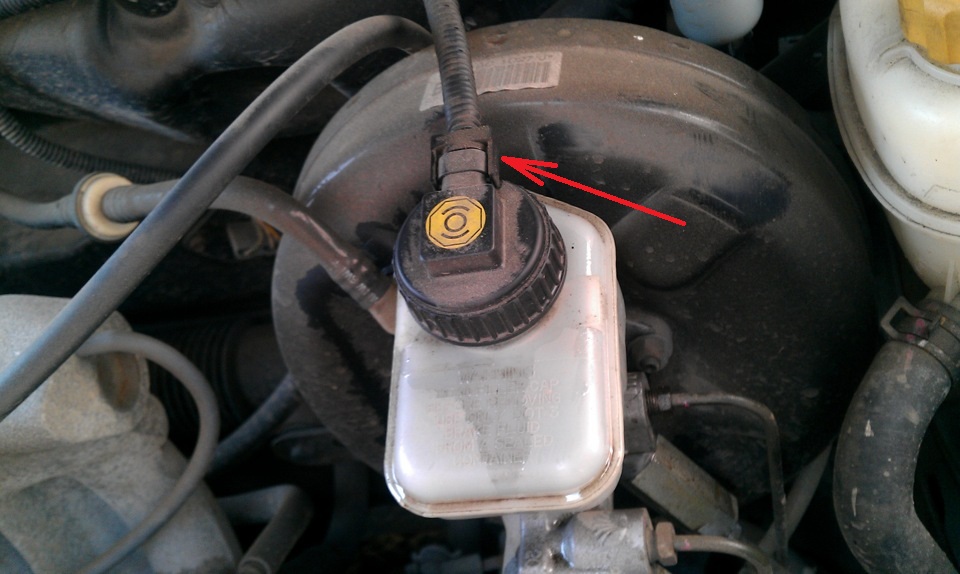

1. Отсоедините колодку проводов датчика недостаточного уровня тормозной жидкости.

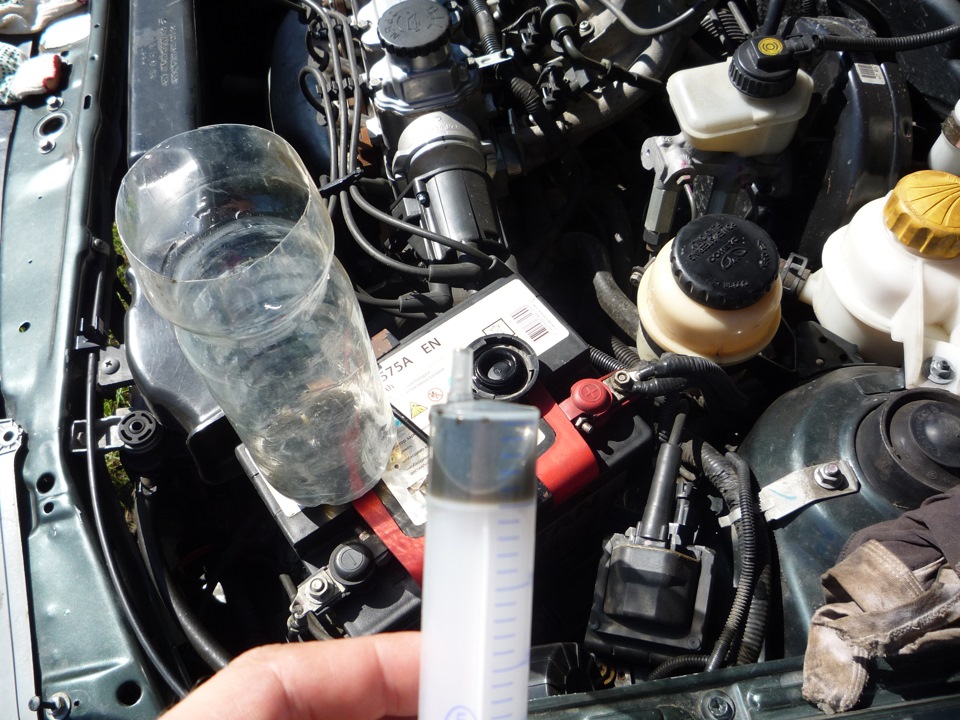

2. Отверните крышку бачка и шприцом откачайте из него тормозную жидкость.

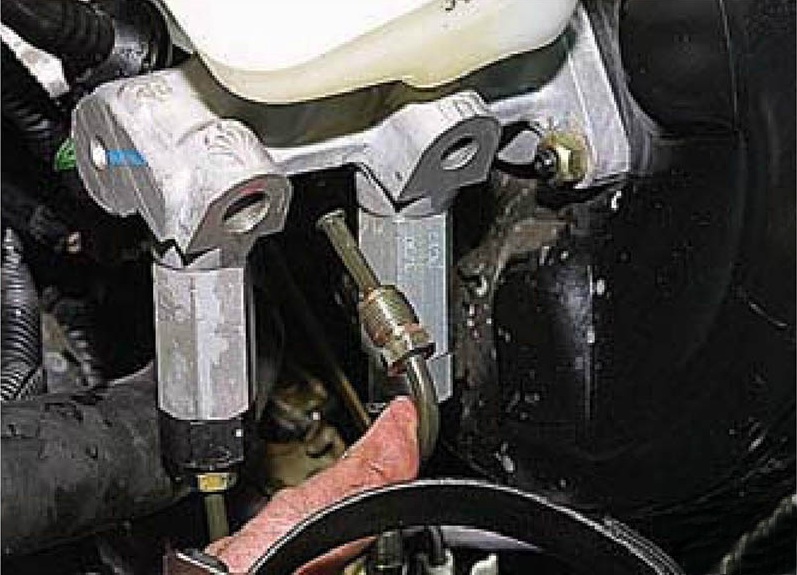

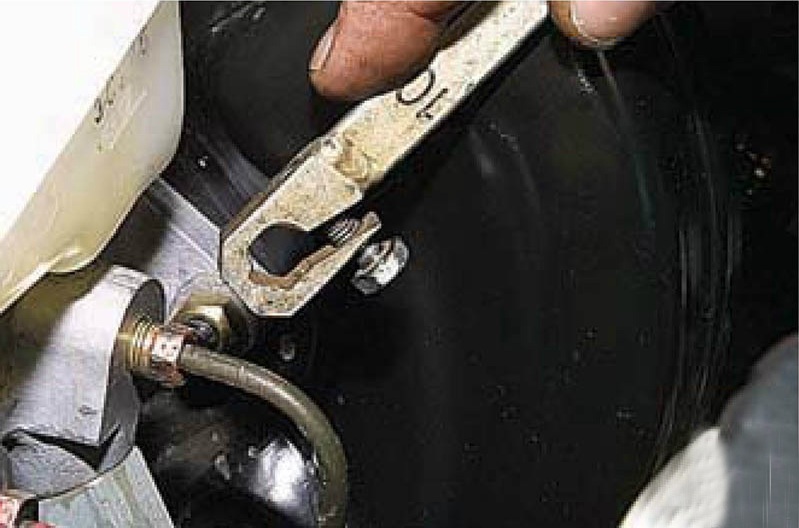

3. Специальным ключом на 10 мм для тормозных трубок, охватывающим пять граней, отверните штуцер тормозной трубки правого переднего тормозного механизма и отведите трубку от цилиндра.

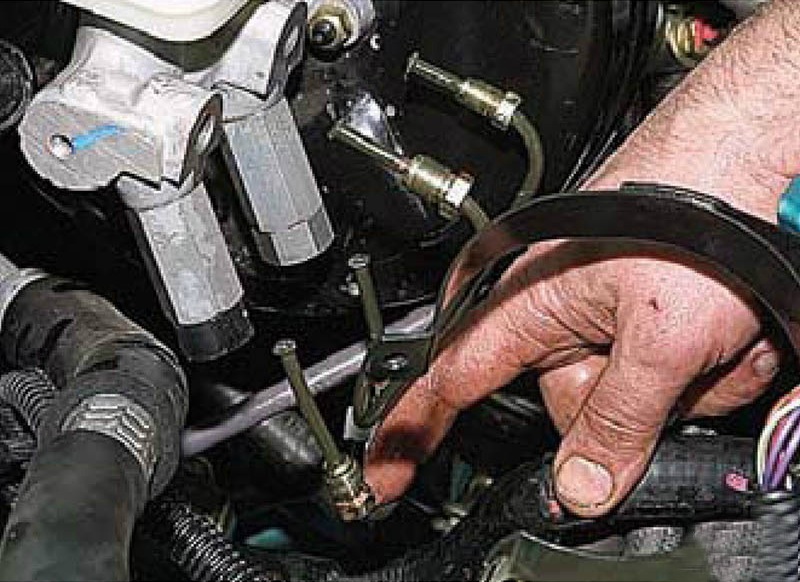

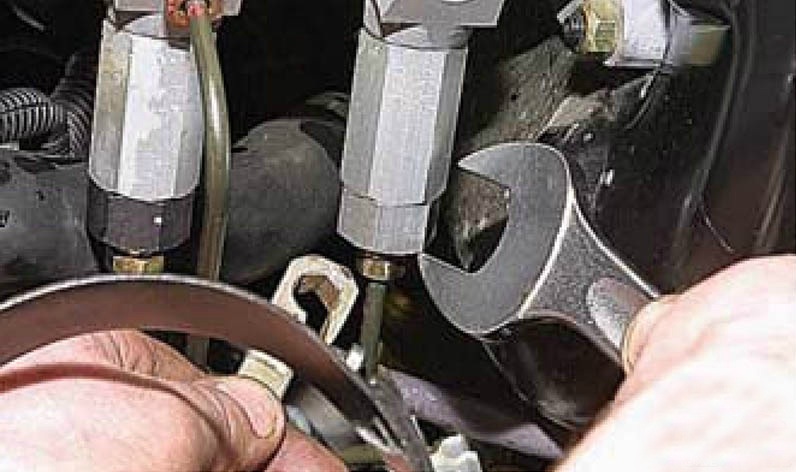

4. Удерживая ключом на 21 мм штуцер регулятора давления, специальным ключом на 10 мм для тормозных трубок отверните штуцер тормозной трубки левого заднего тормозного механизма и отведите трубку от регулятора давления.

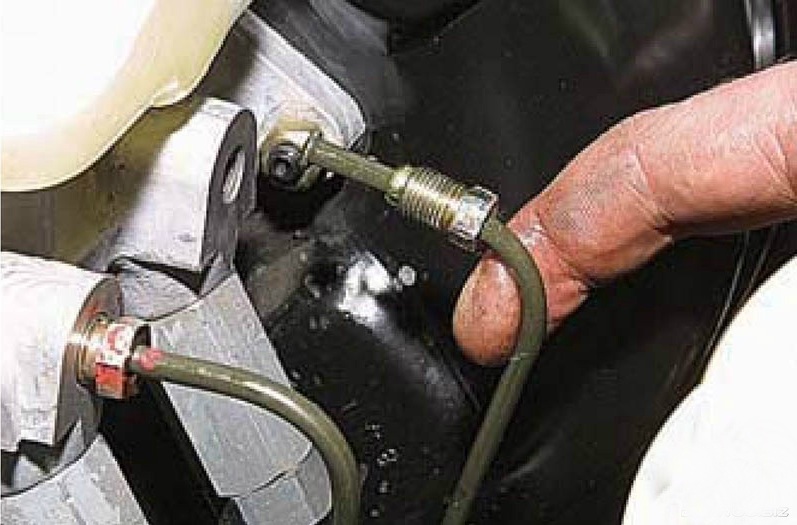

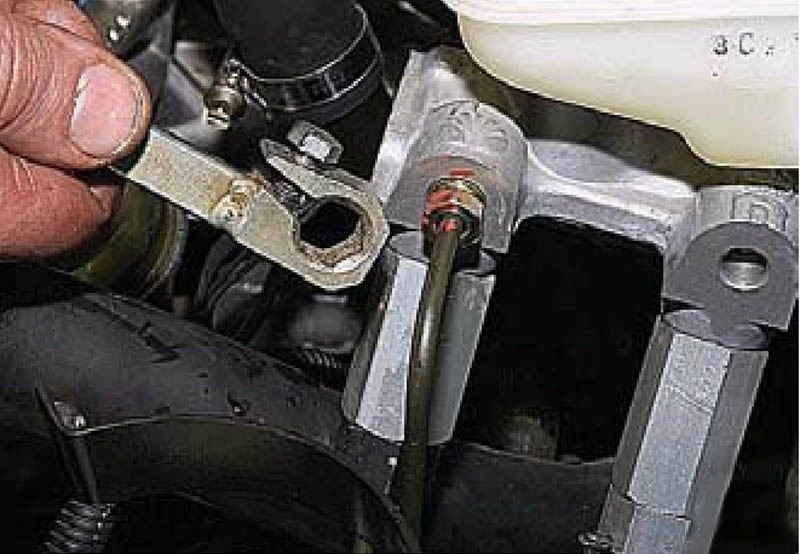

5. Специальным ключом на 12 мм для тормозных трубок отверните штуцер тормозной трубки левого переднего тормозного механизма и отведите трубку от цилиндра.

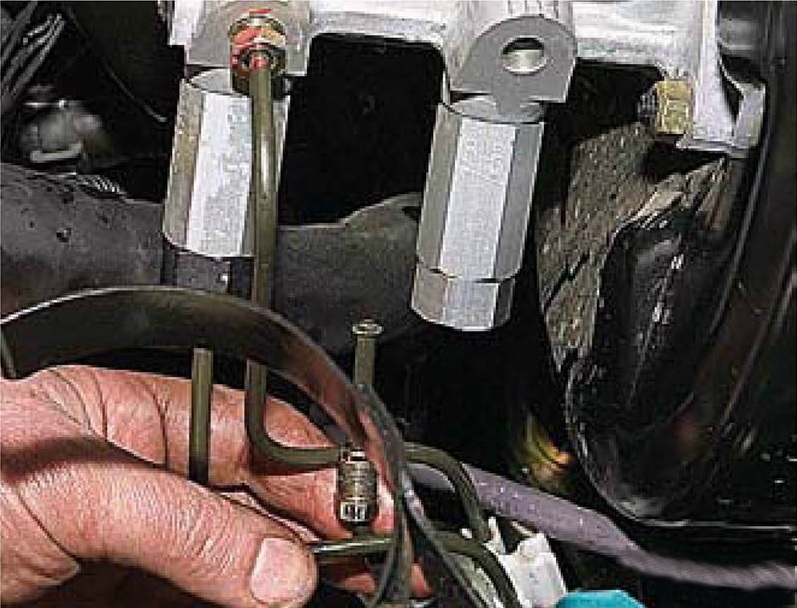

6. Удерживая ключом на 21 мм штуцер регулятора давления, специальным ключом на 12 мм для тормозных трубок отверните штуцер трубки правого заднего тормоза и отведите трубку от регулятора давления.

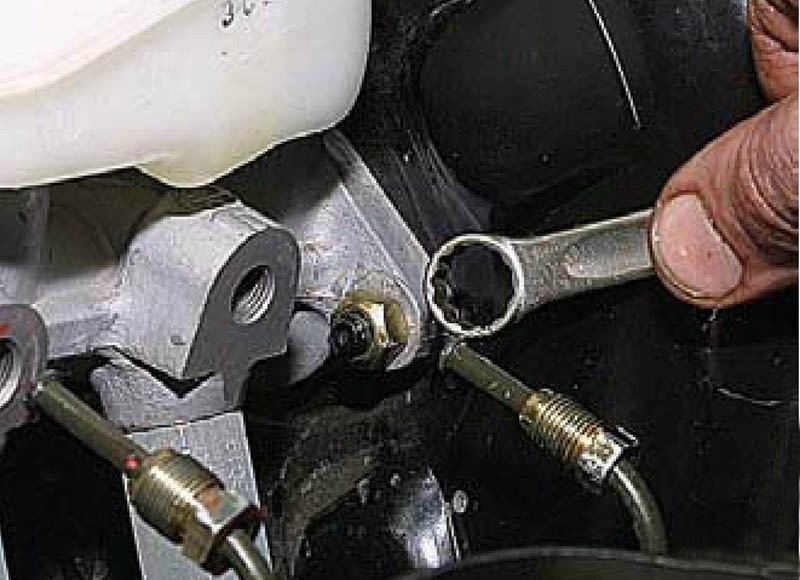

7. Накидным ключом на 13 мм отверните две гайки крепления тормозного цилиндра к корпусу вакуумного усилителя, после чего можно снять главный тормозной цилиндр.

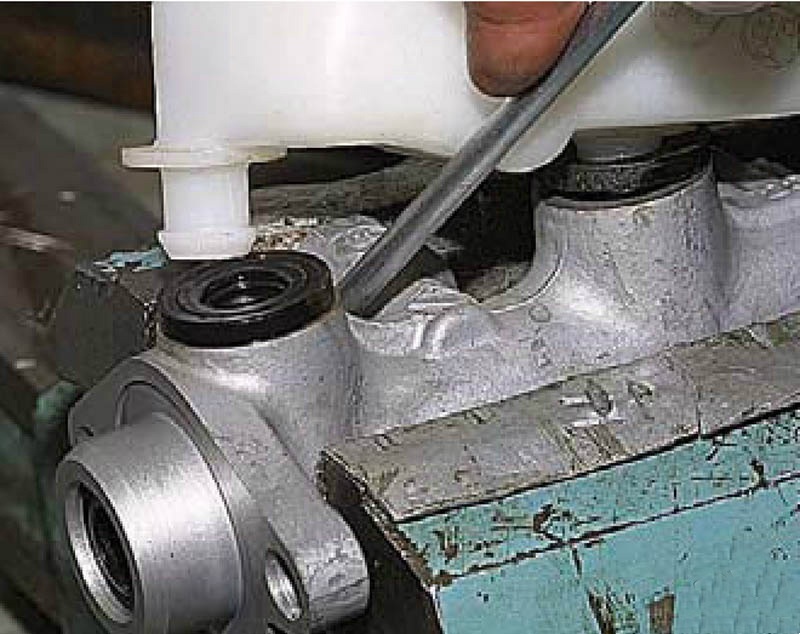

8. Для снятия бачка зажмите цилиндр в тиски с накладками губок из мягкого металла. Поддев бачок отверткой, преодолейте сопротивление резиновых соединительных втулок и снимите бачок.

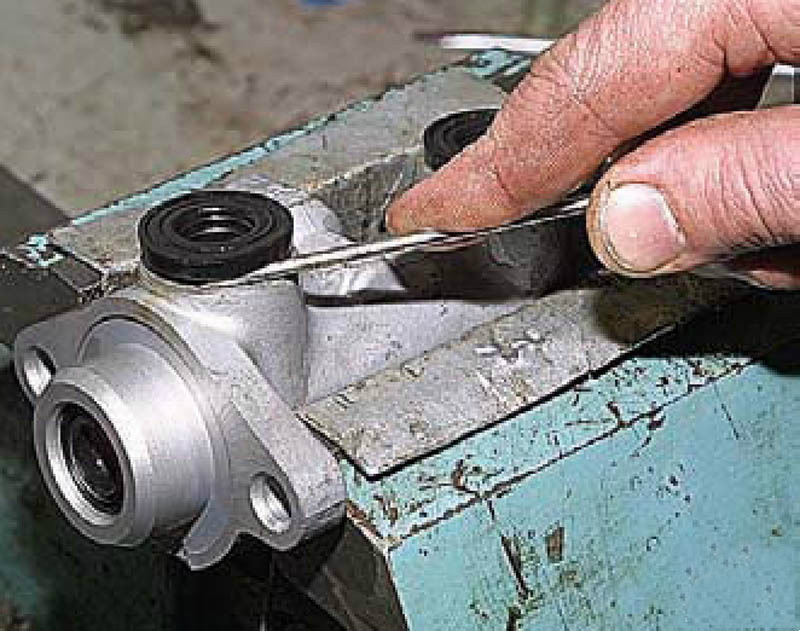

9. Для замены соединительной втулки подденьте ее отверткой и выньте из корпуса тормозного цилиндра.

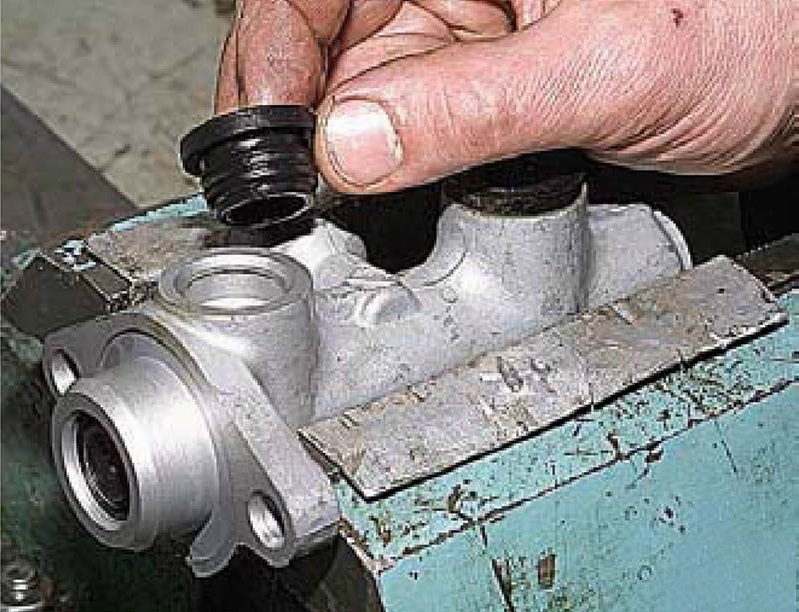

10. Аналогично выньте другую соединительную втулку.

11. Для снятия регулятора давления заднего тормозного механизма зажмите корпус цилиндра в тиски с накладками губок из мягкого металла.

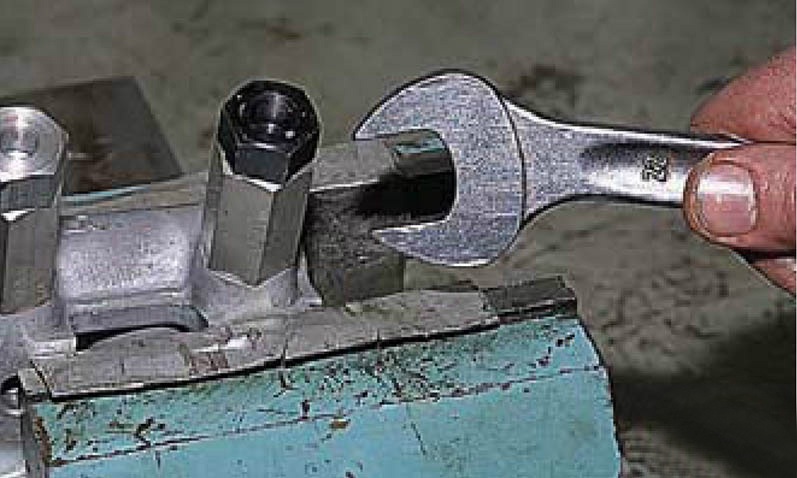

12. Ключом на 22 мм выверните регулятор и снимите его.

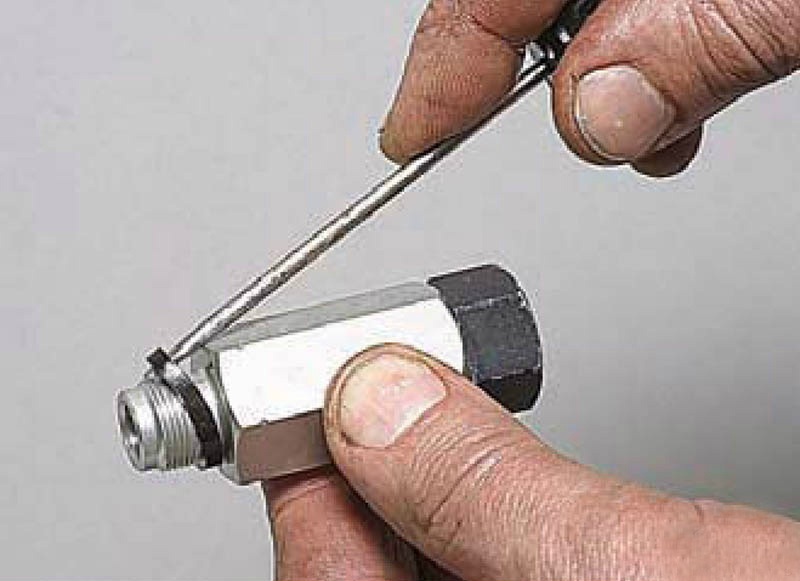

13. Для замены уплотнительного кольца регулятора подденьте его отверткой и снимите с корпуса регулятора.

14. Установите новое уплотнительное кольцо.

15. Если необходимо заменить регулятор давления, меняйте оба регулятора, даже если неисправен только один.

Примечание:

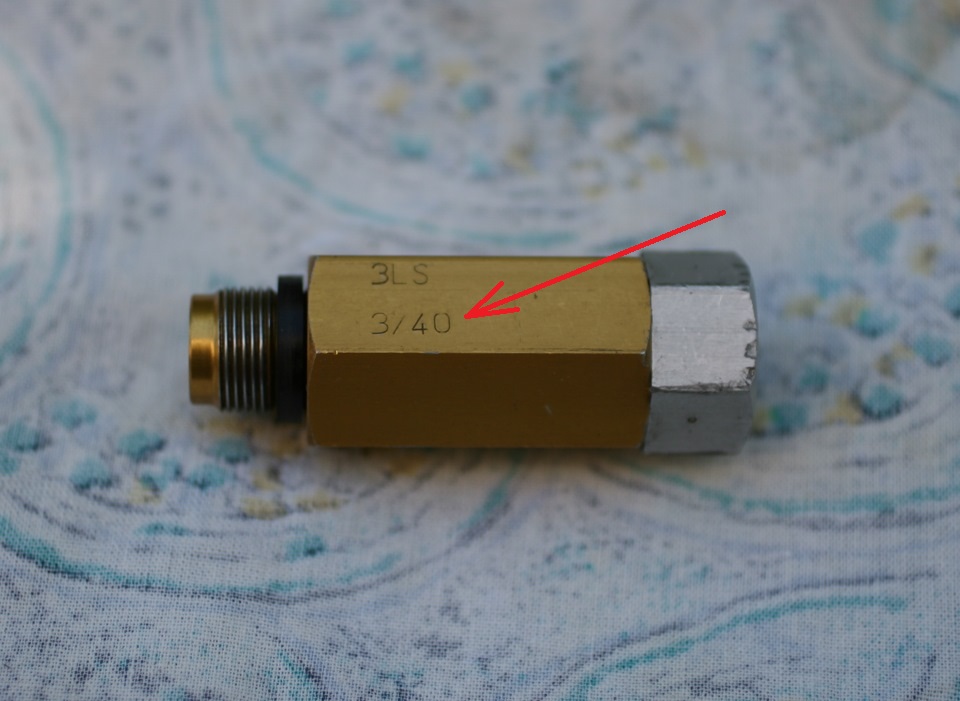

Новые регуляторы должны иметь одинаковую маркировку. Это необходимо для того, чтобы избежать неравномерности торможения.

16. Установите главный тормозной цилиндр Нексия в обратной последовательности.

17. После установки главного цилиндра необходима прокачка тормозов Нексия, как описано здесь.
