Снятие и установка блока управления наружным освещением на автомобиле Лада Гранта ВАЗ 2190

Инструмент:

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

Снятие минусового провода с аккумуляторной батареи Лада Гранта

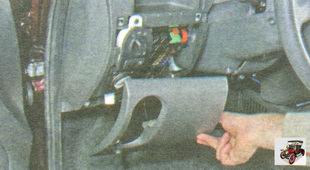

2. Снимите крышку монтажного блока.

Снятие крышки монтажного блока Лада Гранта

3. Выверните винт крепления.

Винт крепления блока управления наружным освещением Лада Гранта

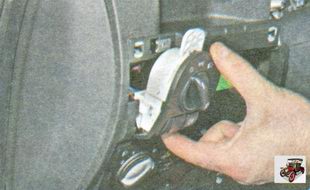

4. Отведите блок управления освещением от панели приборов на длину жгута проводов.

Перемещение блока управления наружным освещением Лада Гранта

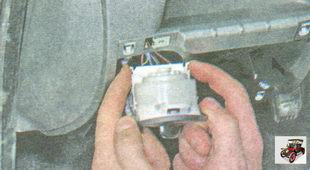

5. Сожмите фиксатор разъема.

Фиксатор колодки жгута проводов блока управления наружным освещением Лада Гранта

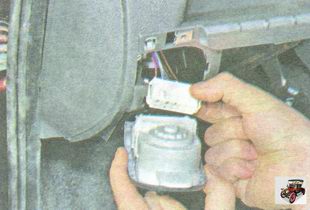

6. Отсоедините разъем жгута проводов от блока управления наружным освещением и снимите блок.

Отсоединение колодки жгута проводов от блока управления наружным освещением Лада Гранта

7. Установите блок управления наружным освещением в порядке, обратном снятию.

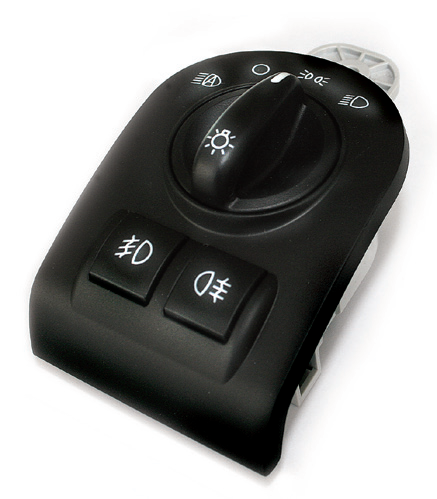

Модуль управления наружным освещением Лада Гранта
