Снятие и установка блока управления системой отопления, кондиционирования и вентиляции салона Hyundai Solaris

Инструменты:

Детали и расходники:

Блок управления системой отопления, кондиционирования и вентиляции салона (при необходимости)
Тяга привода регулятора температуры (при необходимости)

Примечание:

Снимаем блок для замены вышедшей из строя тяги привода заслонки регулятора температуры, а также для замены блока в сборе.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Снимите центральную накладку панели приборов, как описано здесь.

Снять центральную накладку панели приборов на автомобиле Hyundai Solaris

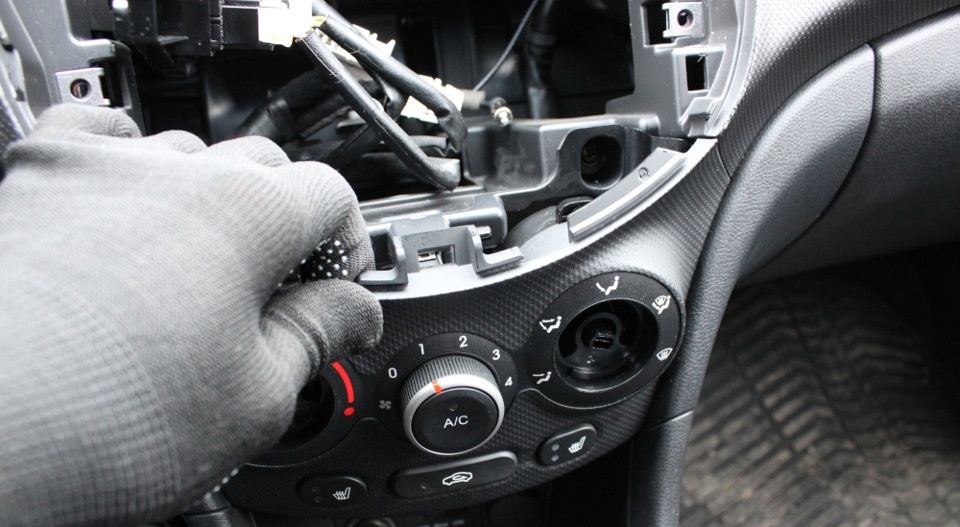

3. Подденьте блок рукой и выведите его из панели приборов.

Вытянуть из панели блок управления системой отопления на автомобиле Hyundai Solaris

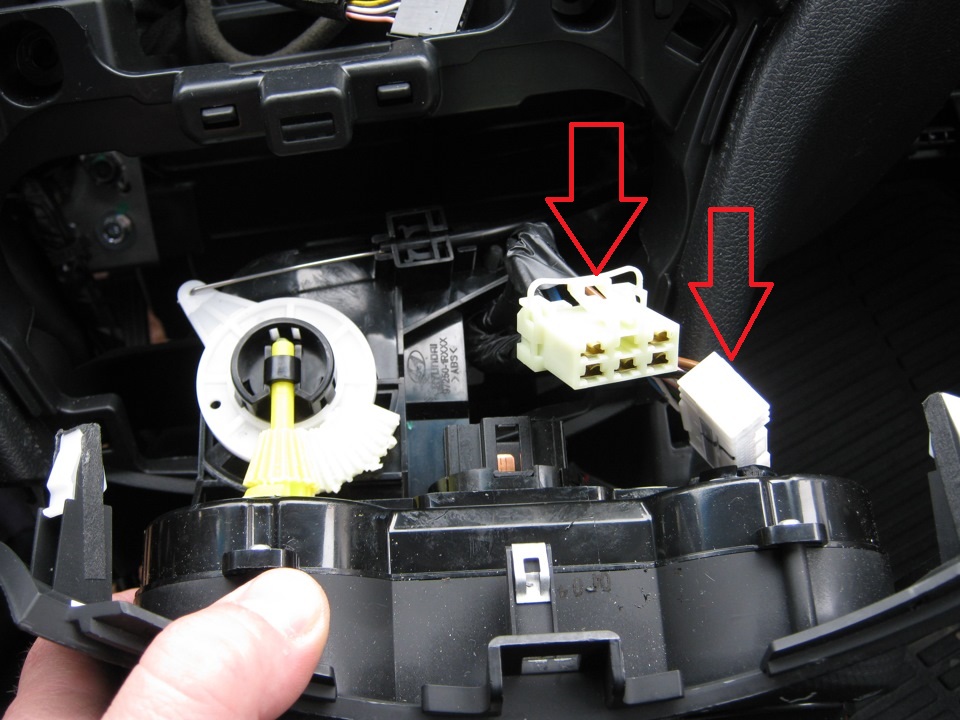

4. Отсоедините от блока колодки жгутов проводов.

Отсоединить колодки от блока управления системой отопления на автомобиле Hyundai Solaris

5. Выньте из держателя на корпусе блока трос привода заслонки регулировки температуры подаваемого в салон воздуха и снимите блок управления.

Отсоединить от блока отопителя трос привода заслонки регулировки температуры на автомобиле Hyundai Solaris

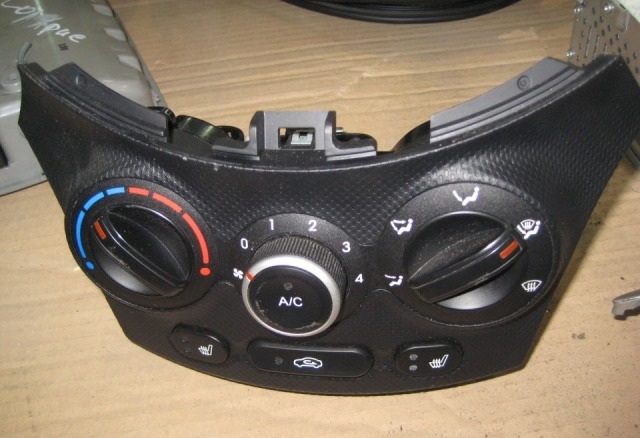

Блок управления системой отопления, кондиционирования и вентиляции салона на автомобиле Hyundai Solaris

Блок управления.

6. Установите блок управления системой отопления, кондиционирования и вентиляции салона в порядке, обратном снятию.

В статье не хватает:

Источник: http://carpedia.club/
