Снятие и установка грузовых дверей Lada Largus

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Отвертка Torx Т20
  • Гаечный ключ торцевой Г-образный 13 мм
  • Электродрель
  • Ключ с наконечником Тогх (звездочка) Т30
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Пистолет для установки заклепок типа КПМ-24М

Детали и расходники:

  • Смазка ЦИАТИМ-201

Смазка ЦИАТИМ-201 Lada Largus

  • 2 заклепки 7703072362

Заклепка 7703072362 Lada Largus

Снятие грузовых дверей

1. Установить автомобиль на рабочее место. Отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный на 10).

2. Отвернуть винт 1, рисунок 1, крепления внутренней ручки 2 открывания двери левой или правой (отвертка Torx Т20).

3. Отвернуть винты 4 крепления обивки левой двери (отвертка Torx Т20).

4. Преодолевая сопротивление держателей, снять обивку 3 левой или правой двери.

Крепление обивок погрузочных дверей Lada Largus

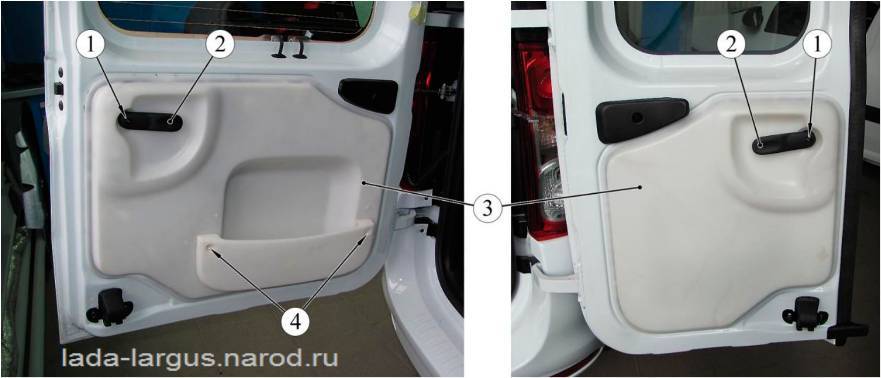

Рисунок 1 - Крепление обивок погрузочных дверей

1 - винт крепления внутренней ручки открывания двери;

2 - внутренняя ручка открывания двери;

3 - обивка погрузочной двери;

4 - винт крепления обивки.

Расположение фиксаторов крепления обивки левой створки двери задка Lada Largus

Расположение фиксаторов крепления обивки левой створки двери задка (вид с внутренней стороны)

5. Откинуть защитный колпачок гайки 3, рисунок 2, крепления рычага 2 стеклоочистителя, отвернуть гайку, снять рычаг (ключ гаечный 13).

Крепление рычага стеклоочистителя Lada Largus

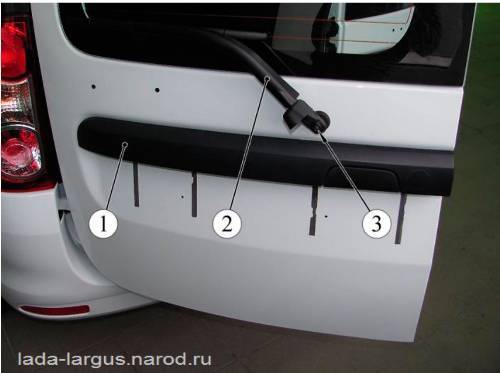

Рисунок 2 - Крепление рычага стеклоочистителя

- накладка задней левой погрузочной двери;

- рычаг стеклоочистителя;

- гайка крепления рычага стеклоочистителя.

6. Отсоединить от стеклоочистителя 2, рисунок 3, колодку жгута проводов. Высверлить заклепки 1, снять стеклоочиститель (дрель, сверло).

Крепление стеклоочистителя Lada Largus

Рисунок 3 - Крепление стеклоочистителя

- заклепка крепления стеклоочистителя;

- стеклоочиститель.

7. Отвернуть болты 1, рисунок 4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка сменная Тогх Т30, вороток).

Крепление фиксаторов погрузочной двери Lada Largus

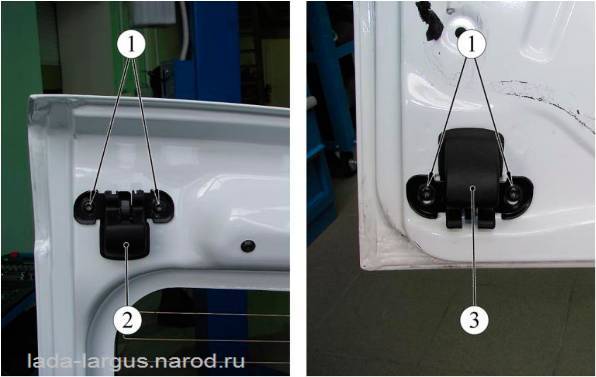

Рисунок 4 - Крепление фиксаторов погрузочной двери

- болт крепления фиксатора;

- верхний фиксатор;

- нижний фиксатор.

8. Отвернуть болты 2, рисунок 5, и гайки 3 крепления накладки 1, (см. рисунок 2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка сменная 10, вороток).

9. Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка сменная Torx Т30, вороток).

Снятие накладок погрузочных дверей Lada Largus

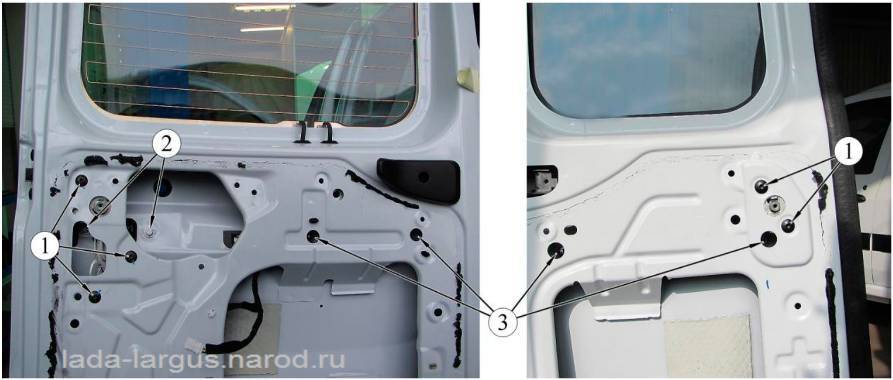

Рисунок 5 - Снятие накладок погрузочных дверей

1 - винт крепления замка погрузочной двери левой или правой;

2 - болт крепления накладки;

3 - гайка крепления накладки.

10. Снять сигнал торможения дополнительный.

11. Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.

12. Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.

13. Отвернуть два верхних и два нижних болта 1, рисунок 6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка сменная 13, вороток).

Крепление ограничителя погрузочной двери Lada Largus

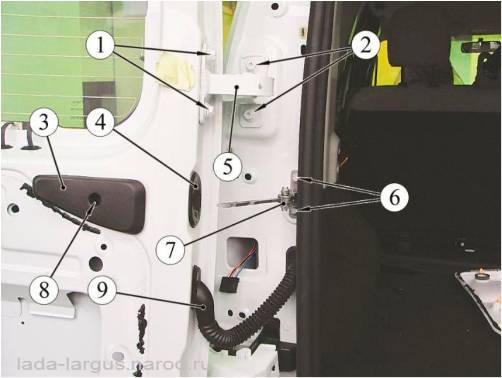

Рисунок 6 - Крепление ограничителя погрузочной двери

- болт крепления погрузочной двери к петлям;

- болт крепления петель погрузочной двери к кузову;

- ручка замка ограничителя;

- уплотнитель ограничителя;

- петля погрузочной двери;

- болт крепления ограничителя к кузову;

- ограничитель погрузочной двери;

- винт крепления ручки замка ограничителя;

- трубка защитная жгута проводов погрузочной двери левой.

14. Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя. Отвернуть две гайки 1, рисунок 7, снять замок 2 ограничителя через технологический проем в двери.

Крепление замка ограничителя погрузочной двери Lada Largus

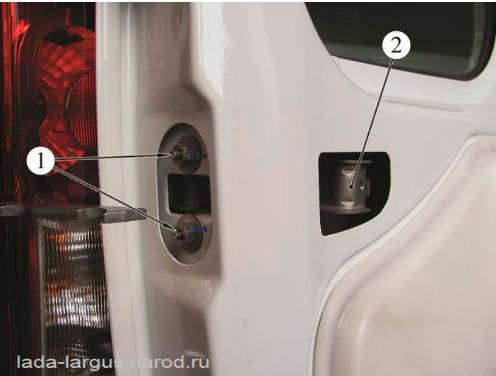

Рисунок 7 - Крепление замка ограничителя погрузочной двери

- гайка крепления замка ограничителя погрузочной двери;

- замок ограничителя погрузочной двери.

15. В случае необходимости замены петель и ограничителя:

- снять задний фонарь

- отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка сменная Torx Т30, вороток).

- отвернуть три винта крепления верхней накладки 1, рисунок 8, заднего фонаря, снять накладку левую или правую (отвертка Torx Т20).

Крепление верхней накладки заднего фонаря Lada Largus

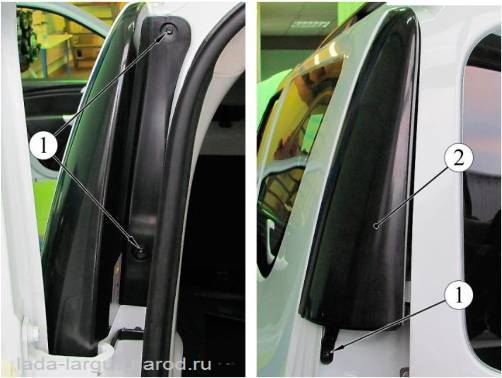

Рисунок 8 - Крепление верхней накладки заднего фонаря

- винт крепления накладки;

- верхняя накладка заднего фонаря.

- отвернуть два верхних и два нижних болта 2 (см. рисунок 6) крепления петель 3 к кузову, снять петли (головка сменная 13, вороток).

Установка

1. Установку узлов и деталей погрузочных дверей выполнять в порядке, обратном разборке, при этом:

- смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода - 5 г);

- закрепить стеклоочиститель при помощи заклепок (заклепка 7703072362, пистолет для установки заклепок типа КПМ-24М НФП "Инструмент" г. Санкт-Петербург);

- перед установкой обивки двери временно подсоединить клемму провода массы к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;

- при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

- обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова.
