Снятие и установка конденсатора кондиционера Lada Largus

Инструменты:

• Гаечный ключ рожковый 10 мм
• Подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т
• Отвертка плоская средняя
• Ключ с наконечником Torx (звездочка) Т30
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Динамометрический ключ

Детали и расходники:

• Масло компрессорное Sanden SP-10

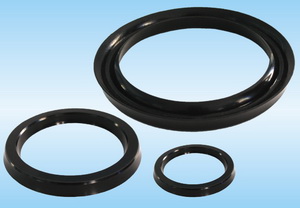

• Уплотнительные кольца трубопроводов

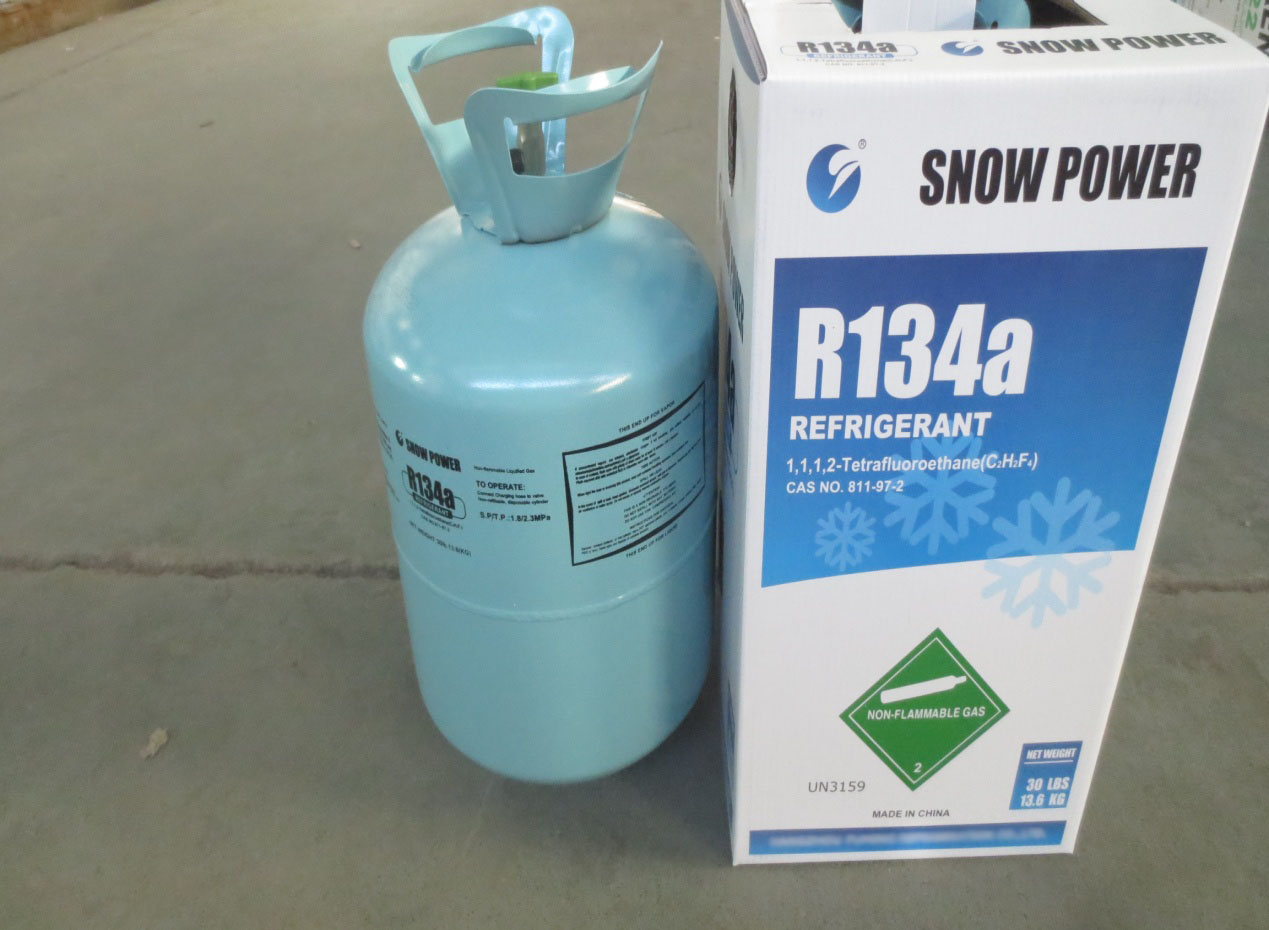

• Хладагент R134a

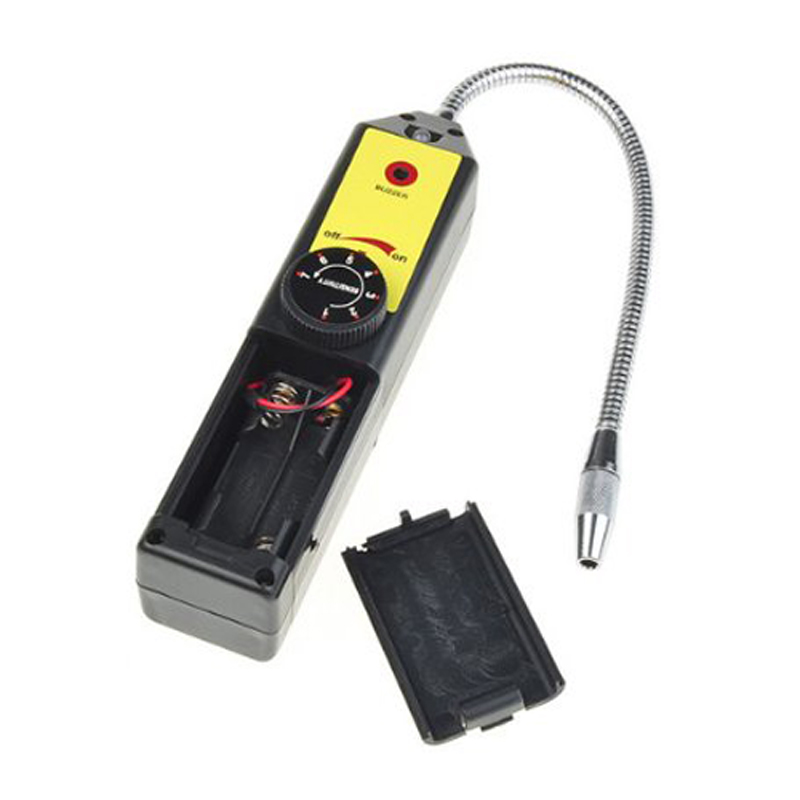

• Детектор-течеискатель

Снятие

1. Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и отсоединить клемму провода массы от АКБ (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный на 10).

2. Выгрузить хладагент из системы кондиционирования автомобиля.

3. Поднять автомобиль на высоту, удобную для выполнения работы.

4. Снять передний бампер.

5. Отсоединить элементы крепления воздухоотражателя 1, рисунок 1, (отвертка, насадка Torx Т30). Снять воздухоотражатель.

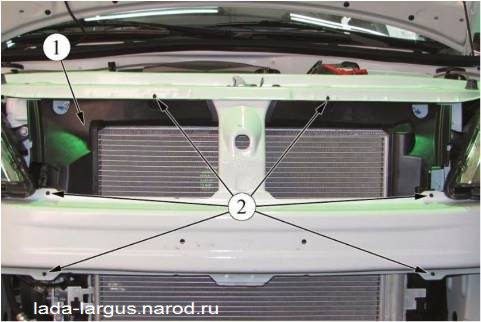

Рисунок 1 - Снятие воздухоотражателя

1 - воздухоотражатель;

2 - места крепления воздухоотражателя.

6. Отвернуть болт 2, рисунок 2, крепления трубопровода 1, соединяющего конденсатор с компрессором и болт 4 крепления трубопровода 3, соединяющего конденсатор и испаритель (головка сменная 13, вороток и удлинитель).

7. Отсоединить трубопроводы от конденсатора. Установить на трубопроводы и в отверстия конденсатора технологические заглушки.

Примечание:

Не допускать повреждения трубопроводов системы кондиционирования воздуха.

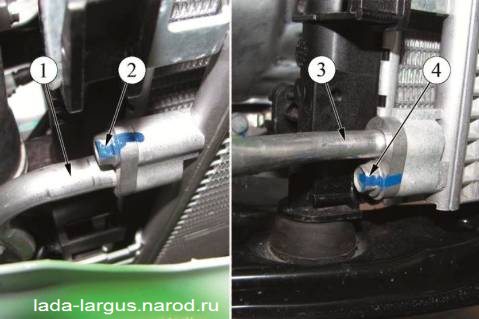

Рисунок 2 - Снятие конденсатора

1 - трубопровод, соединяющий конденсатор и компрессор;

2 - болт крепления трубопровода;

3 - трубопровод, соединяющий конденсатор и испаритель;

4 - болт крепления трубопровода.

8. Отсоединить конденсатор в точках крепления, рисунок 3 (отвертка плоская).

9. Снять конденсатор с автомобиля.

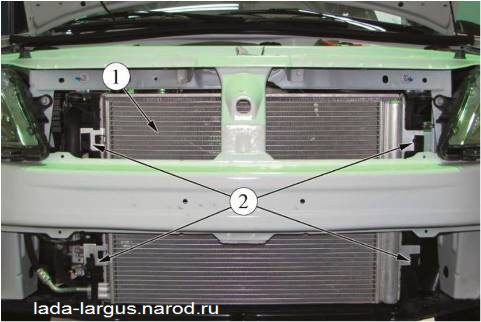

Рисунок 3 - Снятие конденсатора

1 - конденсатор;

2 - места крепления конденсатора.

Установка

1. Перед установкой долить в конденсатор компрессорное масло (масло компрессорное Sanden SP-10, емкость мерная).

2. Завести конденсатор в проем рамки радиатора и установить его опоры в места крепления в корпусе радиатора, рисунок 3 (отвертка плоская).

3. Извлечь заглушки из трубопроводов и конденсатора, установить на трубопроводы новые уплотнительные кольца. На уплотнительные кольца нанести масло компрессорное Sanden SP10.

4. Присоединить трубопроводы к штуцерам конденсатора и закрепить болтами, рисунок 2. Момент затяжки болтов крепления трубопроводов - 8 Н.м (0,8 кгс.м) (головка сменная 13, вороток и удлинитель, ключ моментный).

5. Установить воздухоотражатель, рисунок 1.

6. Установить передний бампер

7. Выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом (хладагент R134a, норма загрузки - 475 ± 35 г).

8. Проверить систему кондиционирования на отсутствие утечек хладагента (детектор-течеискатель).

9. Проверить работу системы кондиционирования.
