Снятие и установка кулисы рычага управления коробкой передач

Вам потребуются: отвертка с плоским лезвием, ключ «на 10».

Снятие и установка кулисы рычага управления коробкой передач Форд Фокус 3

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

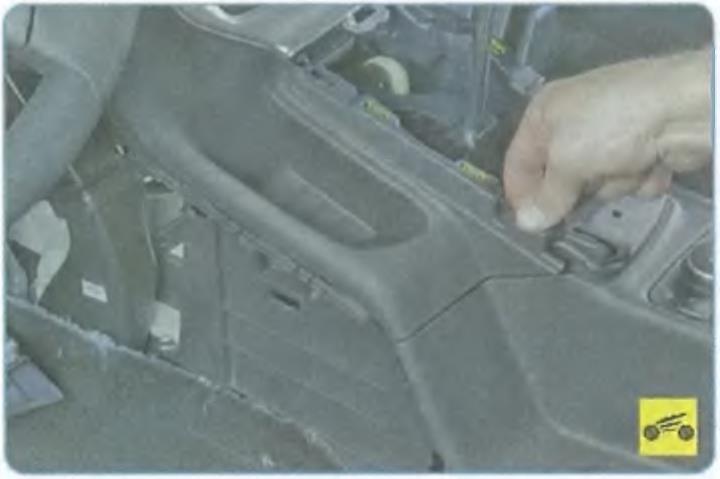

2. Подденьте отверткой рамку чехла рычага стояночного тормоза.

3. Преодолевая сопротивление фиксаторов крепления, снимите рамку.

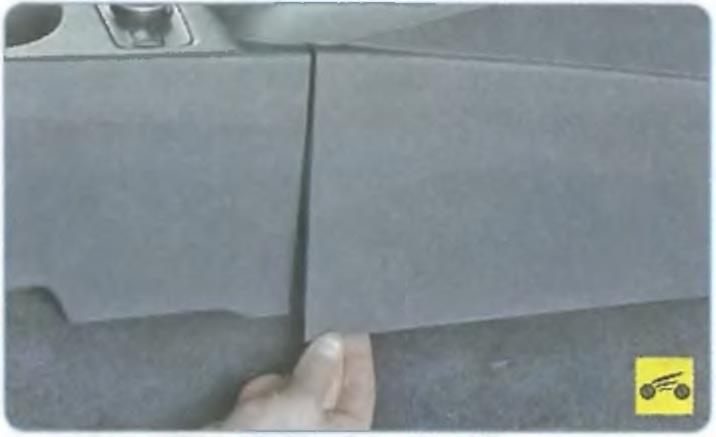

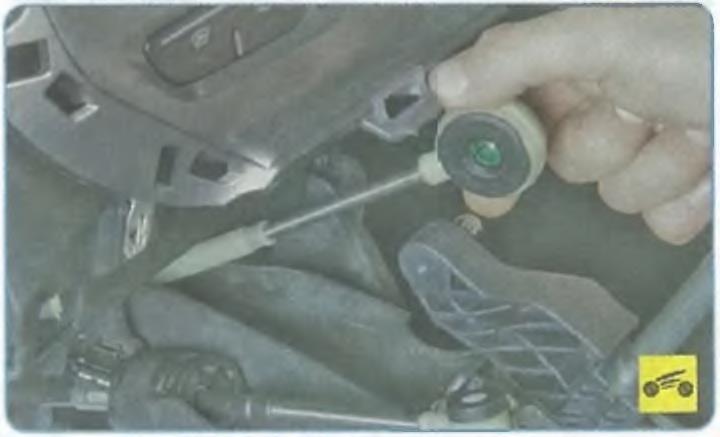

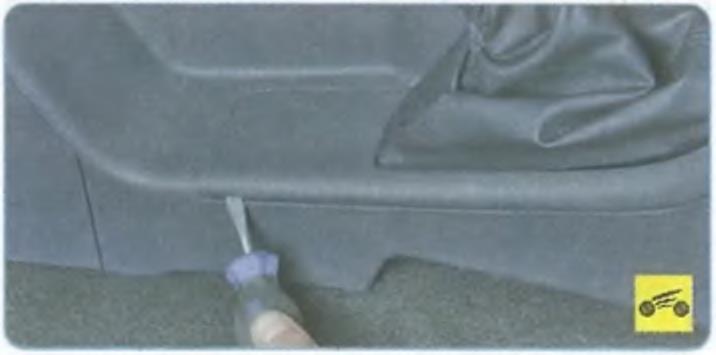

4. Подденьте левую нижнюю часть облицовки тоннеля пола и отсоедините ее от тоннеля пола в задней части.

5. И передней части снизу.

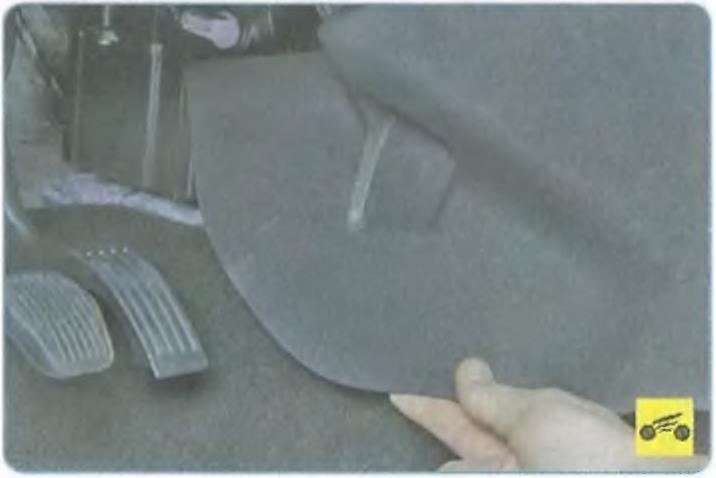

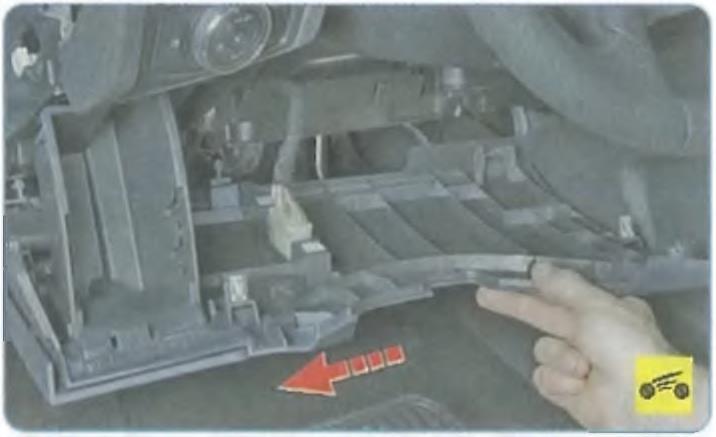

6. Отсоедините нижнюю накладку от панели приборов  и отведите ее влево.

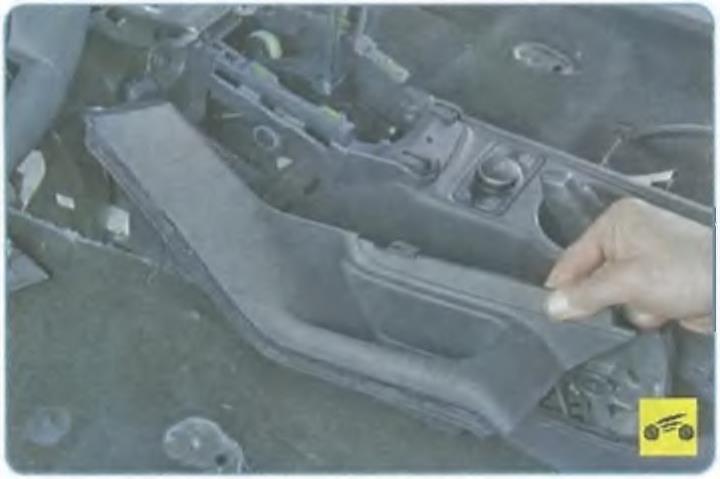

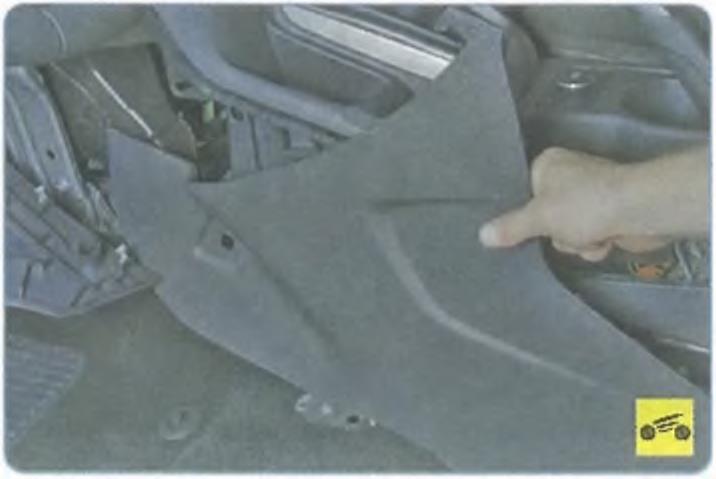

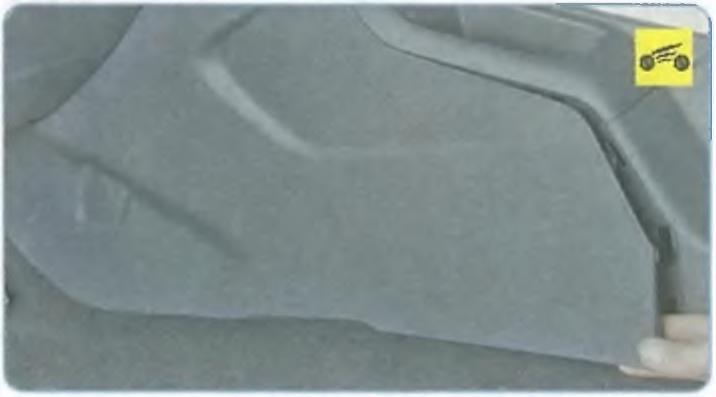

7. Снимите левую нижнюю часть облицовки тоннеля пола.

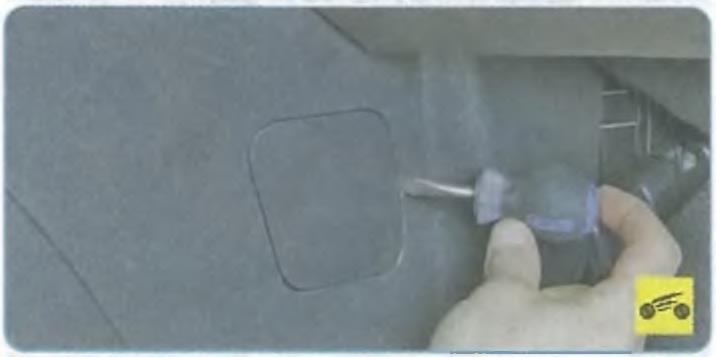

8. Подденьте отверткой крышку доступа к рычагу аварийного разблокирования автоматической коробки передач.

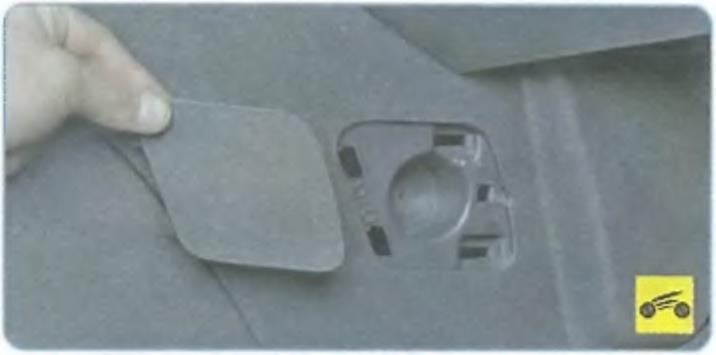

9. Снимите крышку.

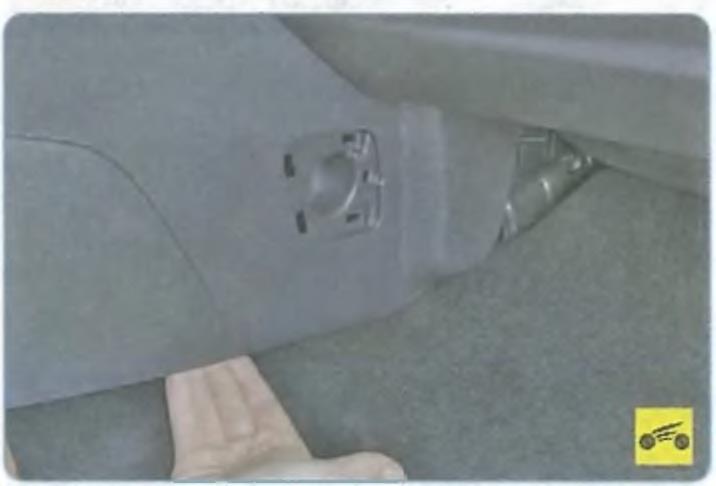

10. Подденьте правую нижнюю часть облицовки тоннеля пола и отсоедините ее от тоннеля пола в задней части.

11.И передней части.

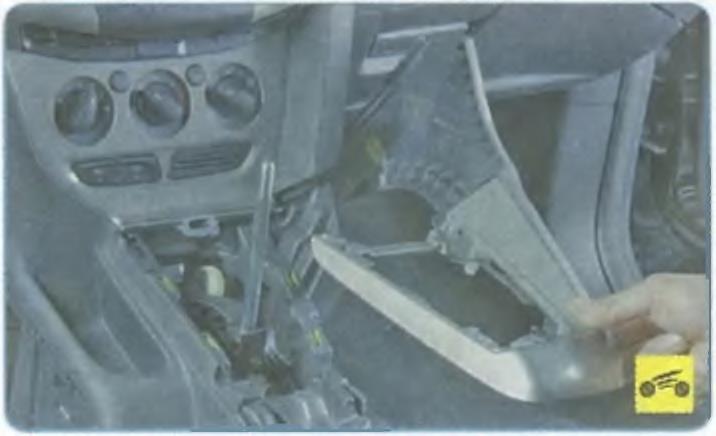

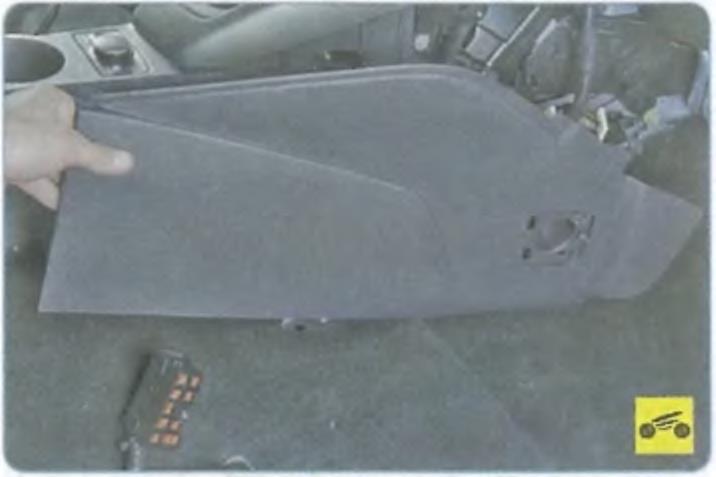

12. Снимите правую нижнюю часть облицовки тоннеля пола.

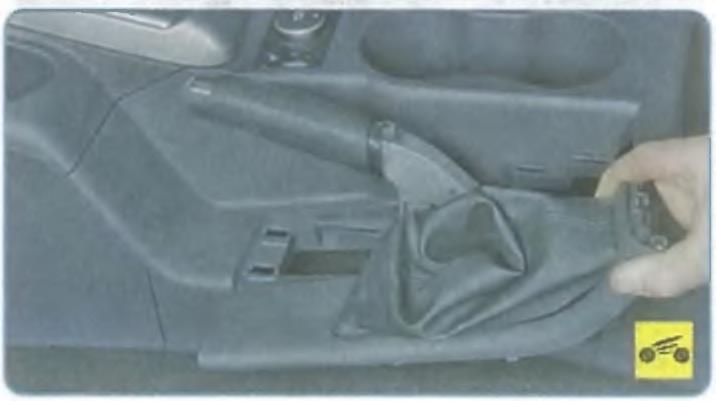

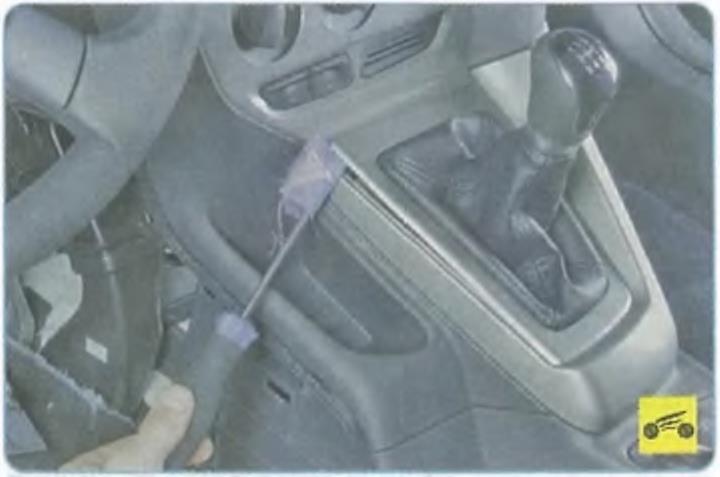

13. Подденьте отверткой (подложив под лезвие отвертки чистую ткань, чтобы не поцарапать детали) рамку чехла рычага управления коробкой передач.

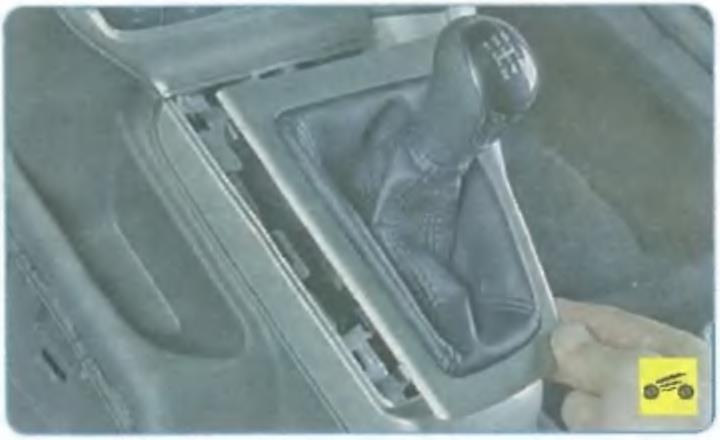

14. Преодолевая сопротивление фиксаторов крепления, отведите рамку от облицовки тоннеля пола.

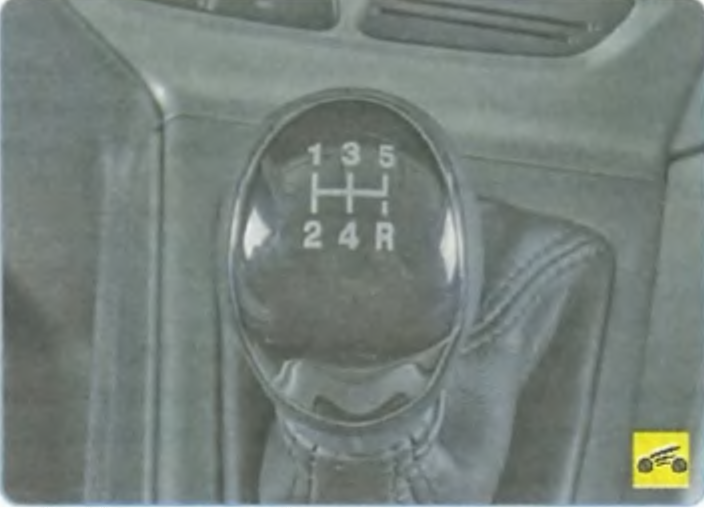

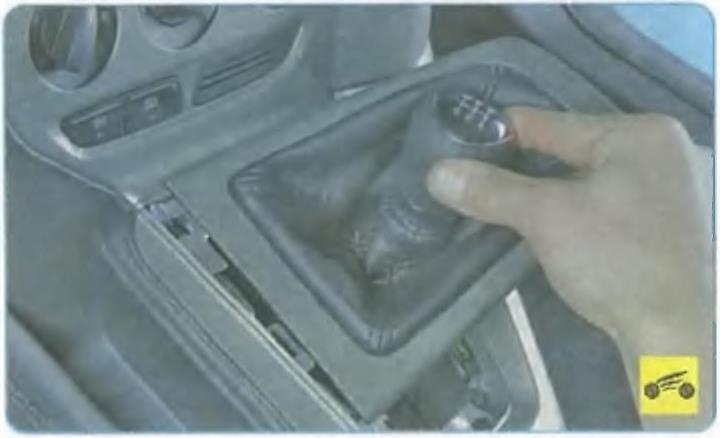

15. Отверните рукоятку от рычага управления коробкой передач.

16. Синимите рамку чехла и рукоятку рычага управления коробкой передач.

17. Выверните 3 болта крепления верхней правой части облицовки тоннеля пола.

18. Преодолевая сопротивление фиксаторов крепления, снимите облицовку.

19. Подденьте верхнюю левую часть облицовки тоннеля пола.

20. Преодолевая сопротивление фиксаторов, снимите облицовку.

21. Выверните 2 болта переднего крепления облицовки тоннеля пола.

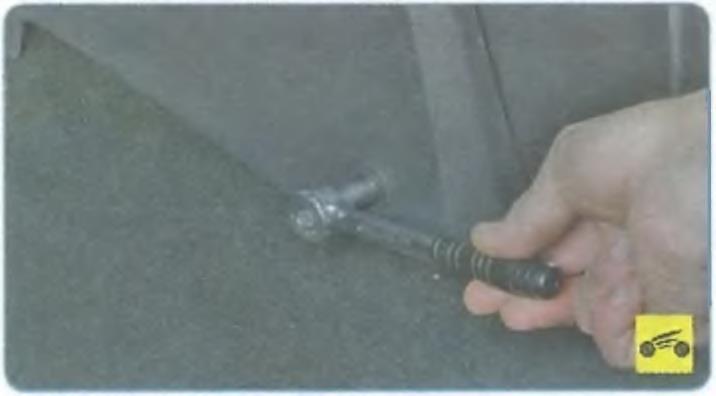

22. Выверните 2 болта (второй болт расположен симметрично с правой стороны) заднего крепления облицовки тоннеля пола.

23. Отсоедините облицовку от тоннеля пола и разверните ее.

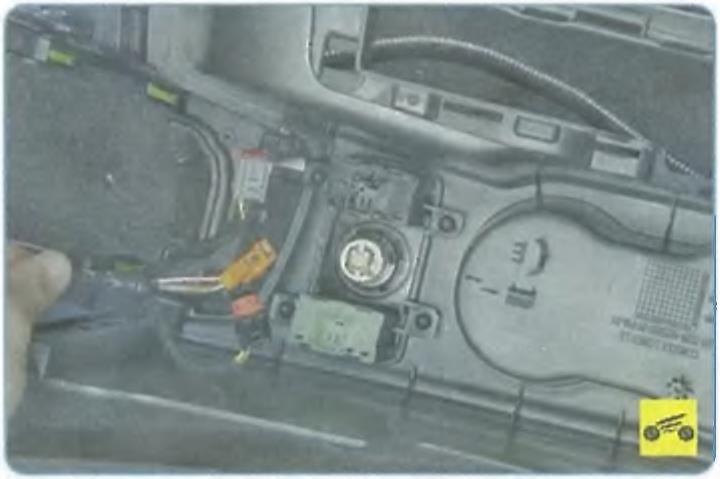

24. Отсоедините колодки жгута проводов обогрева передних сидений и розетки для подключения дополнительных потребителей.

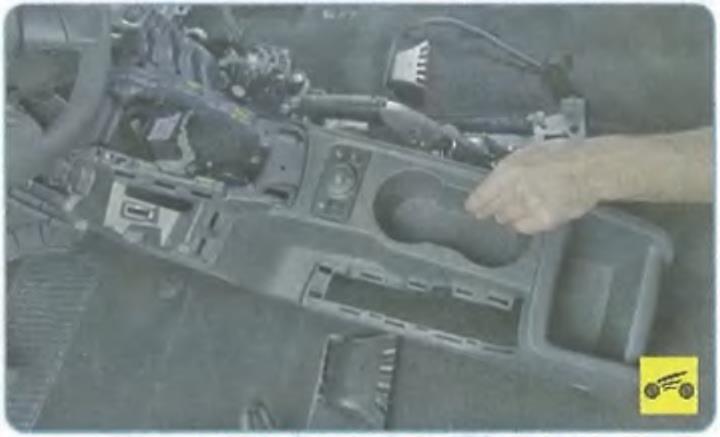

25. Снимите облицовку тоннеля пола.

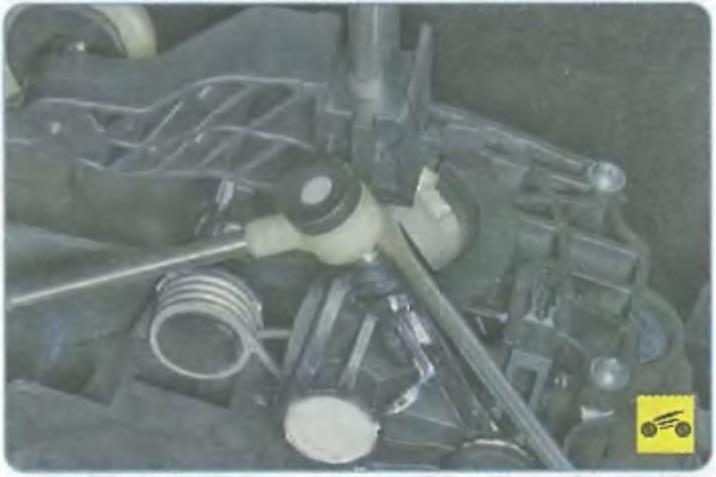

26. Подденьте отверткой.

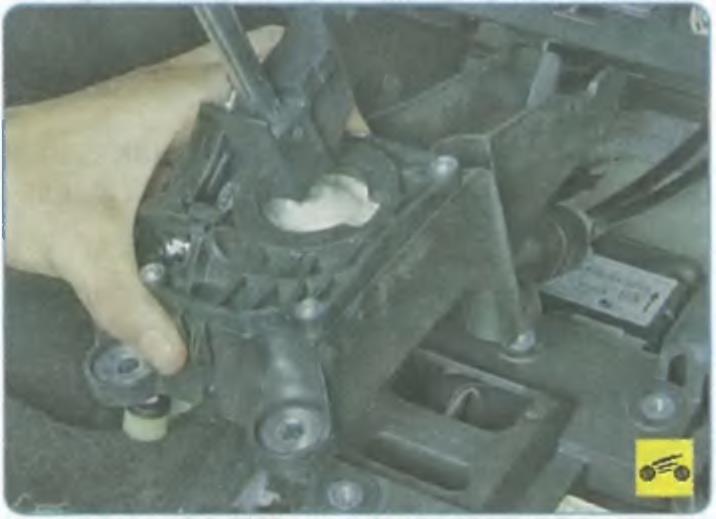

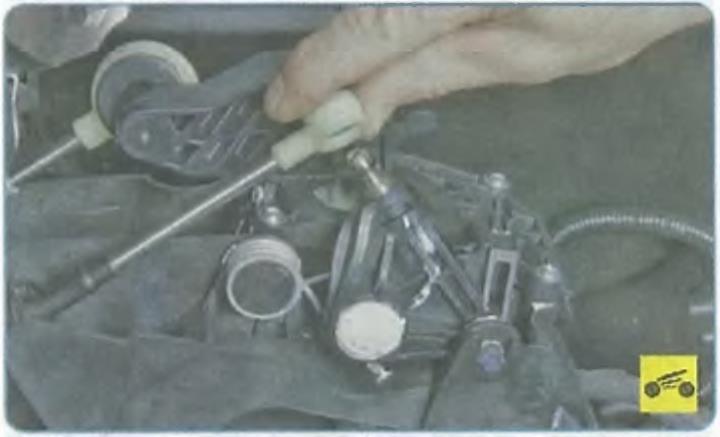

27. Отсоедините наконечник троса переключения передач от рычага управления коробкой передач.

28. Аналогично отсоедините наконечник троса выбора передач.

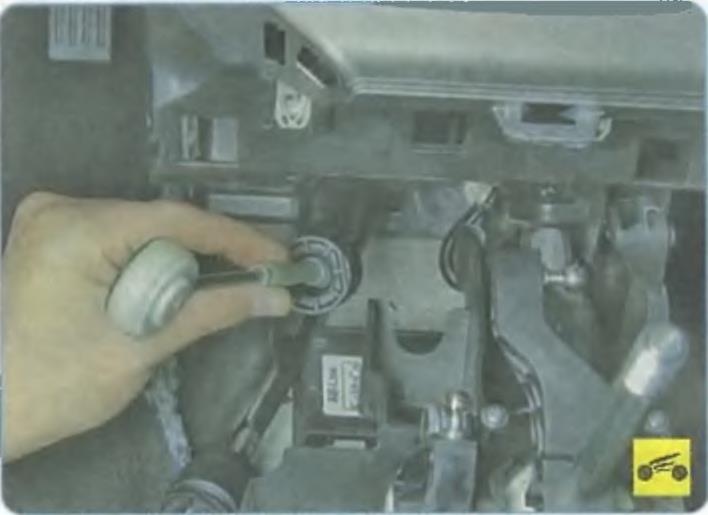

29. Поверните против часовой стрелки фиксатор наконечника оболочки троса выбора передач и извлеките наконечник оболочки из кронштейна кулисы рычага управления коробкой передач.

30. Аналогично отсоедините от кронштейна на кулисе наконечник оболочки троса переключения передач.

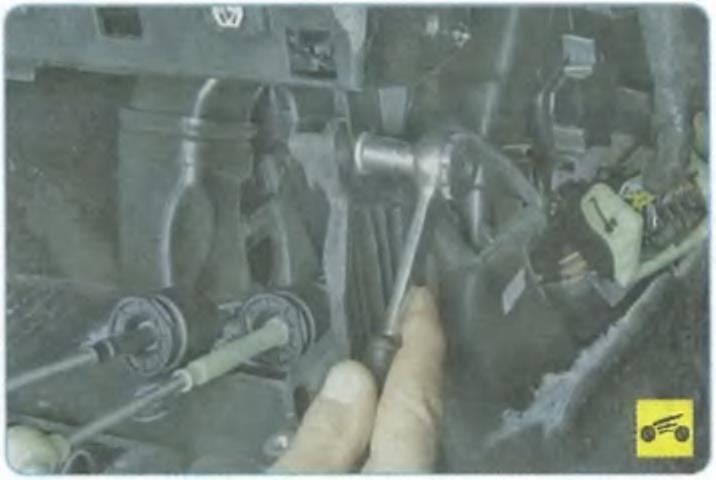

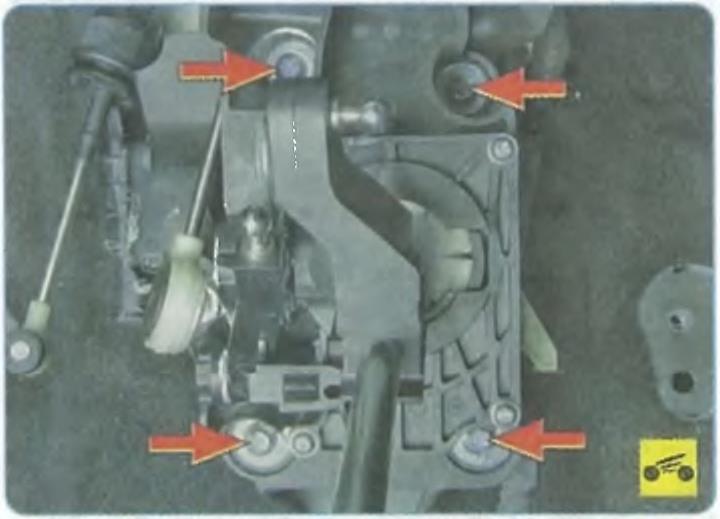

31. Выверните 4 болта крепления верхней части кулисы к нижней части.

32. Снимите верхнюю часть кулисы рычага управления МКПП Форд Фокус 3.

33. При необходимости снимите нижнюю часть кулисы рычага управления механической коробкой передач. Для этого выполните следующее.

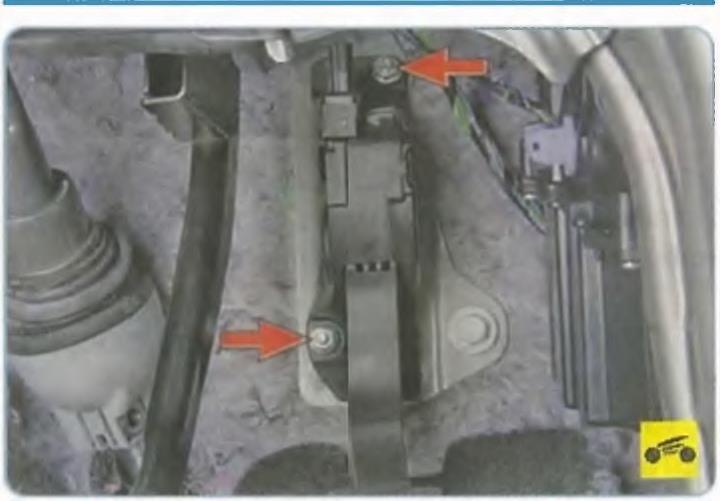

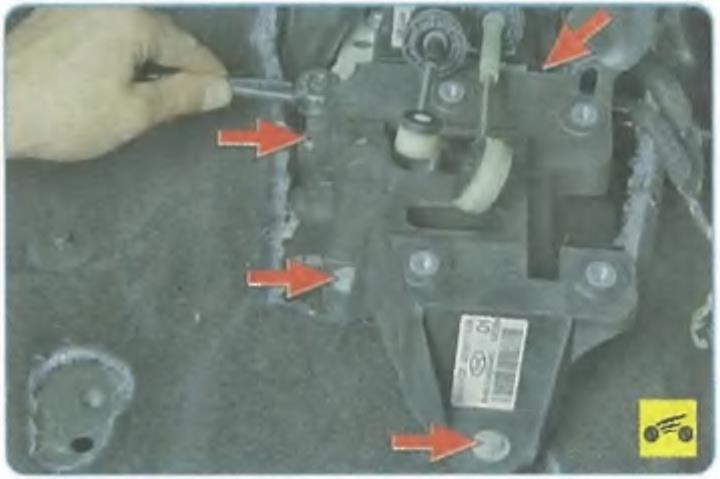

34. Выверните 4 нижних болта крепления нижней части кулисы к основанию кузова.

35. Выверните верхний болт крепления нижней части кулисы.

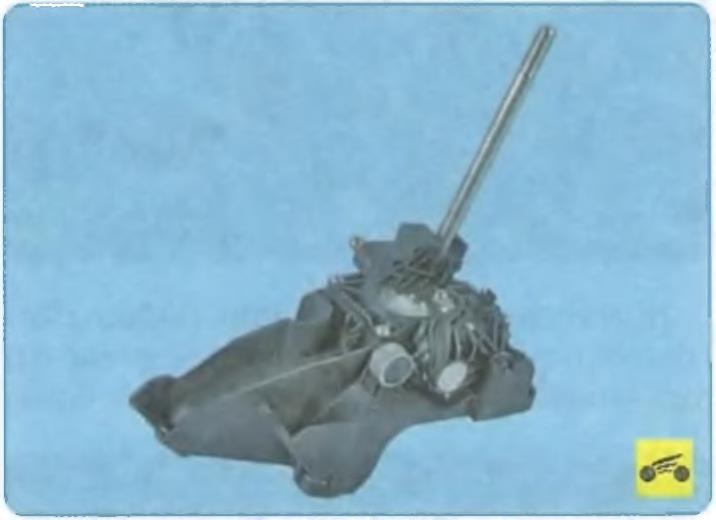

36. Снимите нижнюю часть кулисы рычага управления механической коробкой передач Форд Фокус 3.

37. Установите кулису рычага управления механической коробкой передач и все снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
