Снятие и установка обивки передней двери Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская малая

Детали и расходники:

  • Пистоны (клипсы)

Примечание:

Работу проводим при замене стеклоподъемника, стекла, замка двери.

Снятие и установка обшивки передней двери Hyundai Solaris

1. Плоской отверткой поддеваем заглушку в подлокотнике и откидываем ее.

Отверткой поддеваем заглушку в подлокотнике на автомобиле Hyundai Solaris

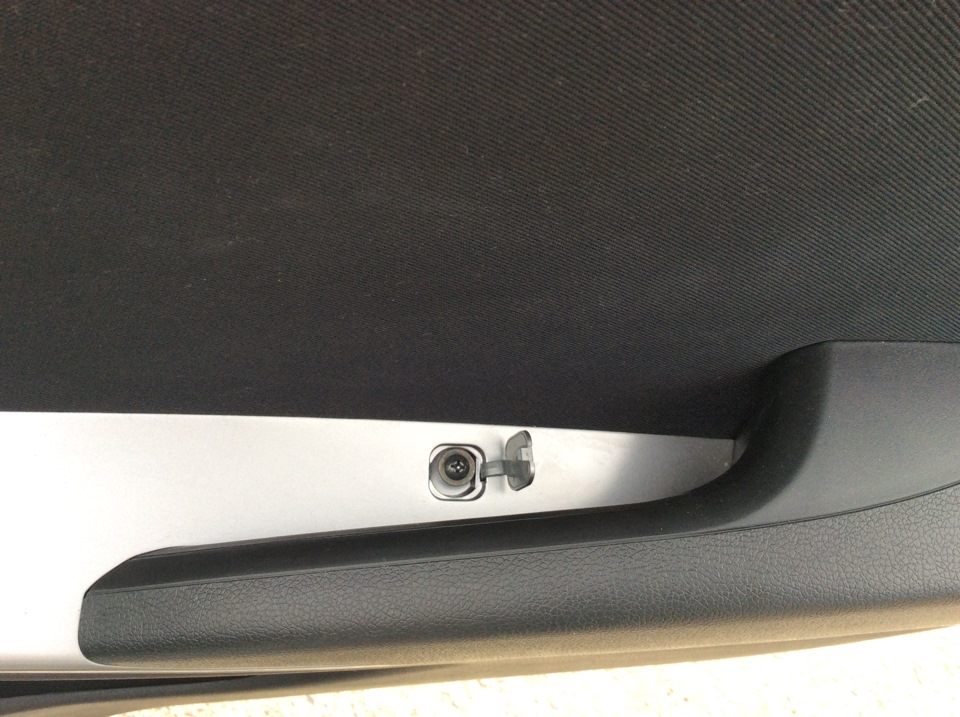

2. Крестообразной отвёрткой отворачиваем саморез крепления обивки к кронштейну внутренней панели двери.

Крестообразной отвёрткой отворачиваем саморез крепления обивки на автомобиле Hyundai Solaris

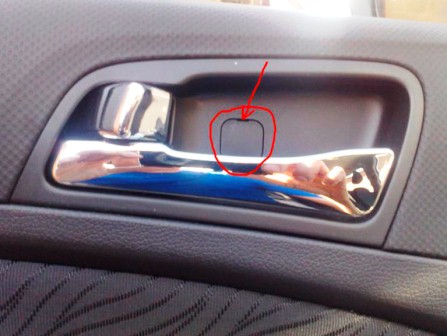

3. Поддеваем плоской отвёрткой заглушку в декоративной накладке внутренней ручки двери и откидываем ее.

Поддеваем отвёрткой заглушку в декоративной накладке внутренней ручки двери на автомобиле Hyundai Solaris

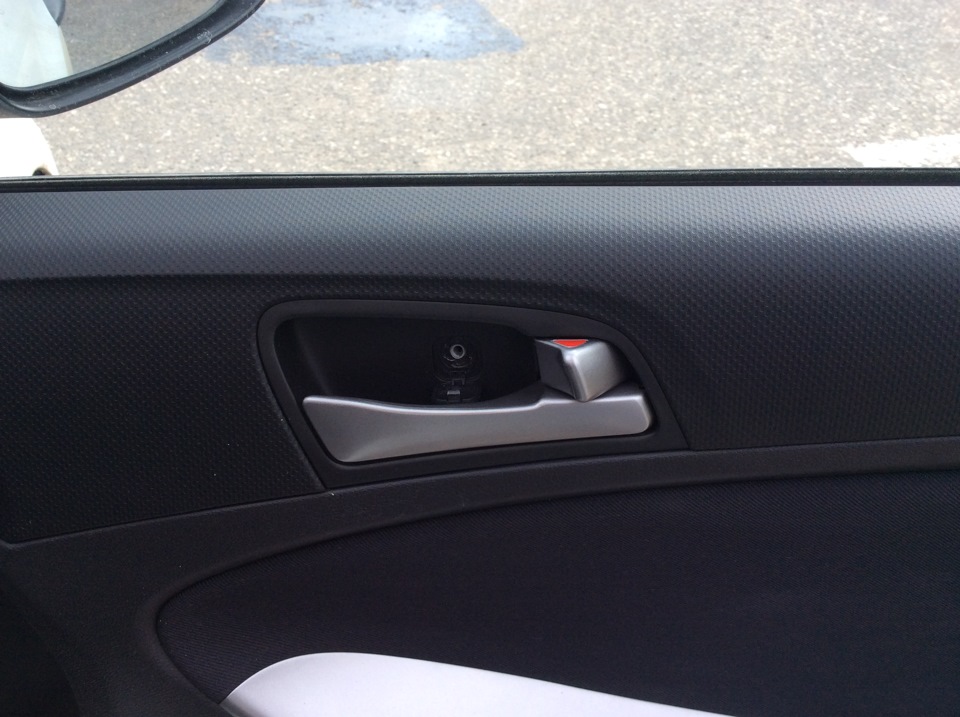

4. Крестообразной отвёрткой отворачиваем саморез крепления декоративной накладки к внутренней панели двери.

Крестообразной отвёрткой отворачиваем саморез крепления декоративной накладки панели двери на автомобиле Hyundai Solaris

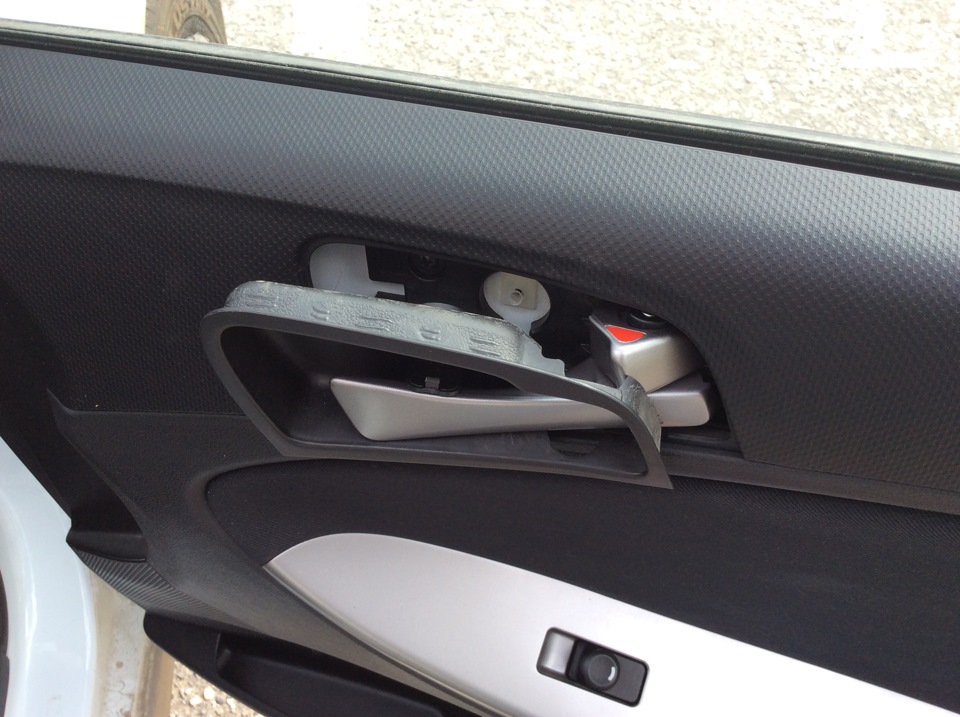

5. Снимаем декоративную накладку внутренней ручки, выводя рычаг ручки через отверстие в накладке.

Снимаем декоративную накладку внутренней ручки двери на автомобиле Hyundai Solaris

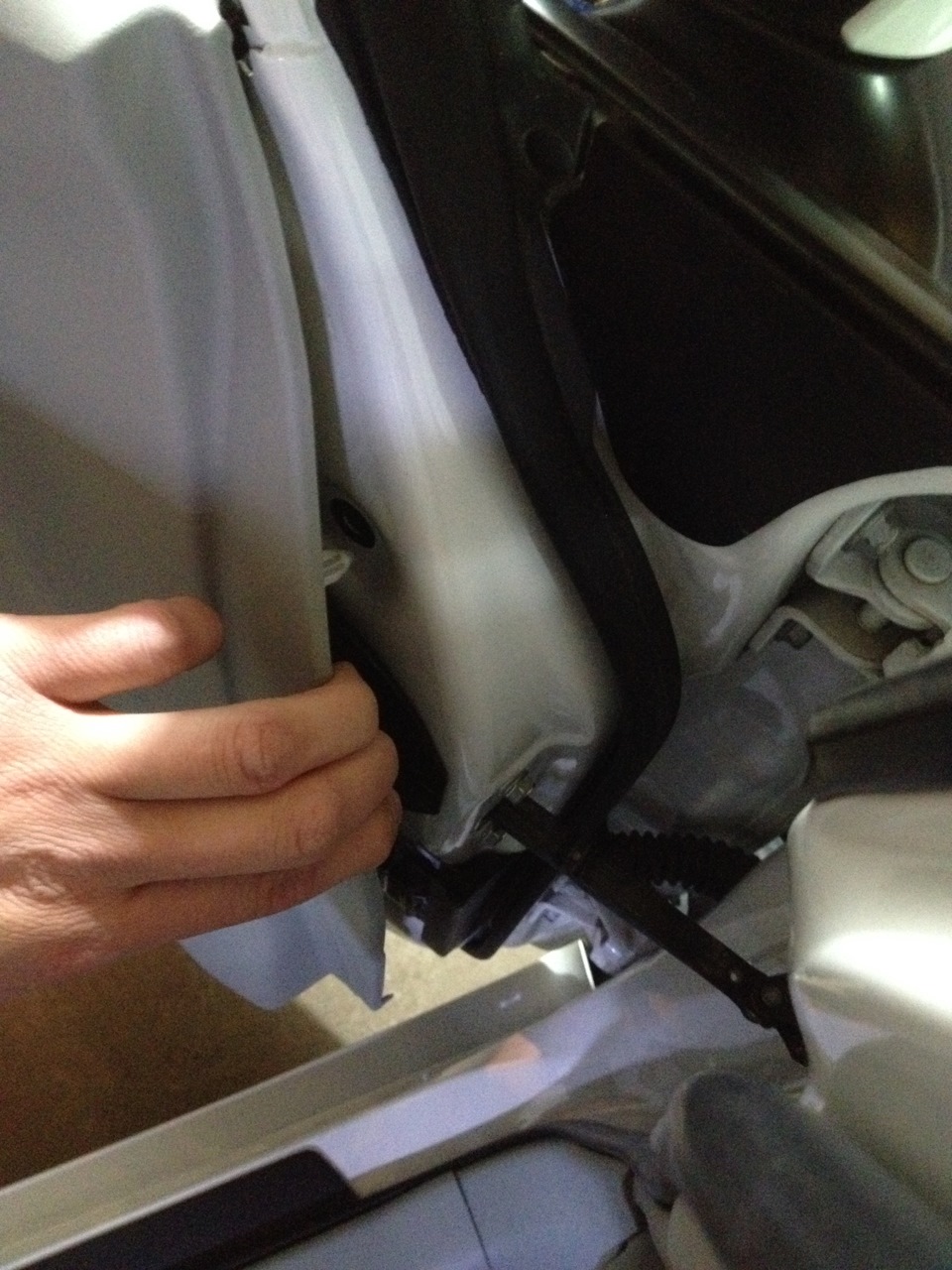

6. Потянув за край обивки отделяем обивку двери от внутренней панели, преодолевая сопротивление девяти пистонов.

Потянув за край обивки отделяем обивку двери на автомобиле Hyundai Solaris

7. Отводим обивку двери от внутренней панели двери, насколько это позволяет длина проводов выключателей в блоке подлокотника.

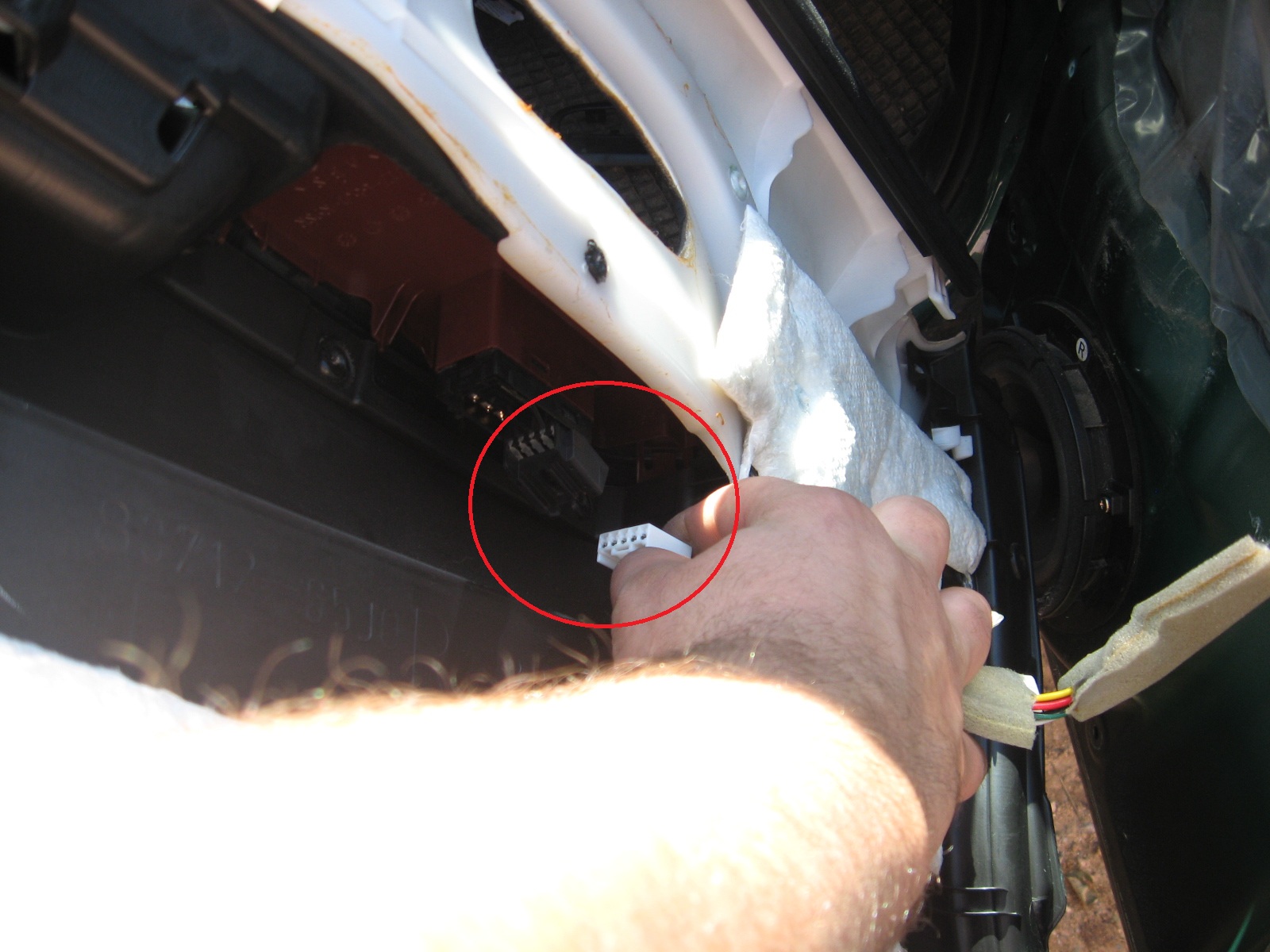

8. Нажав на фиксатор, отсоединяем колодку проводов от выключателей электростеклоподъемников и центрального замка, а так же колодку проводов от разъема, регулятора управления электропривода наружных зеркал заднего вида и снимаем обивку передней двери.

Отсоединяем колодку проводов от выключателей электростеклоподъемников и центрального замка на автомобиле Hyundai Solaris

Примечание:

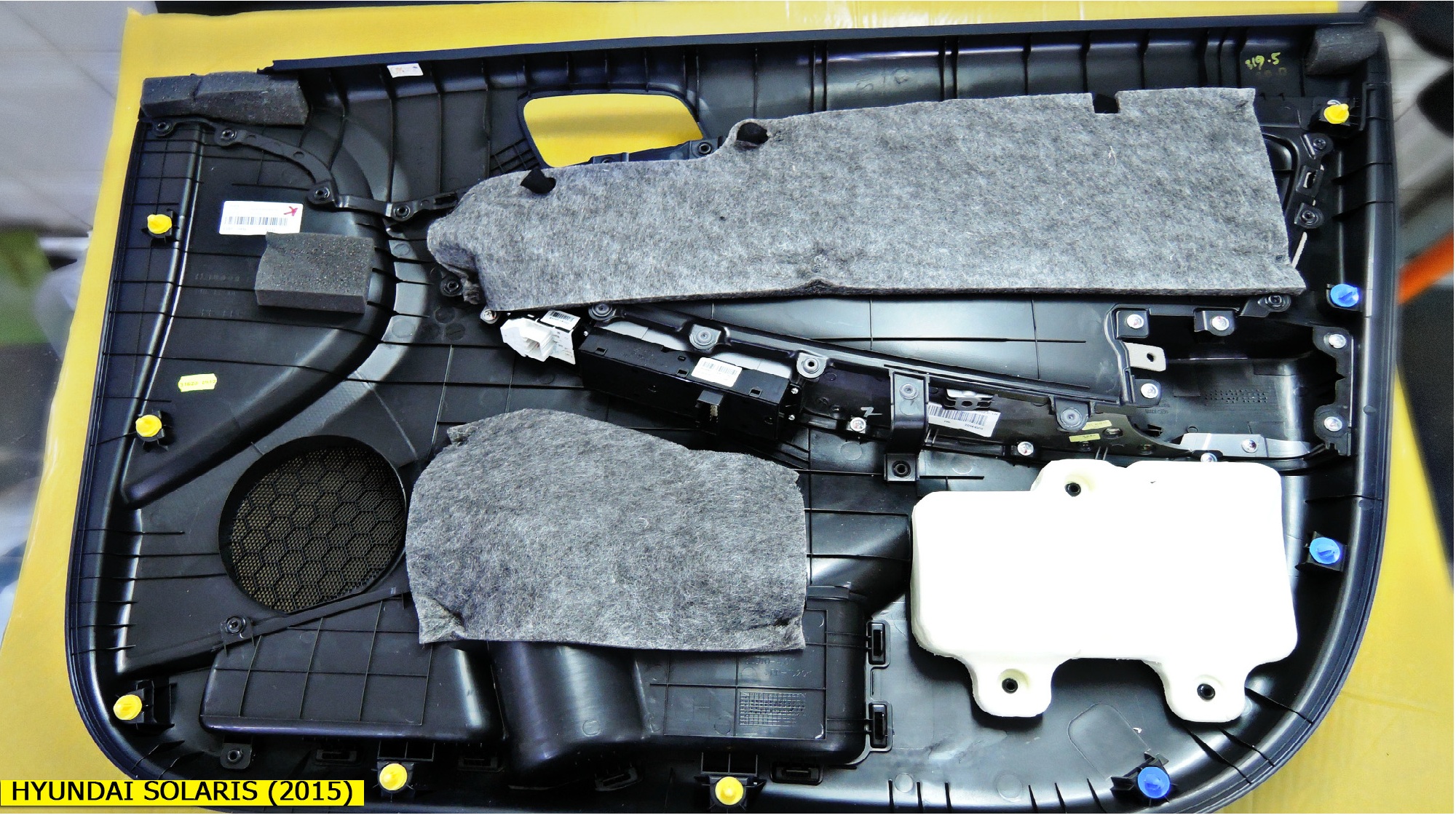

Расположение пистонов с внутренней стороны обивки передней двери.​

Расположение пистонов с внутренней стороны обивки передней двери на автомобиле Hyundai Solaris

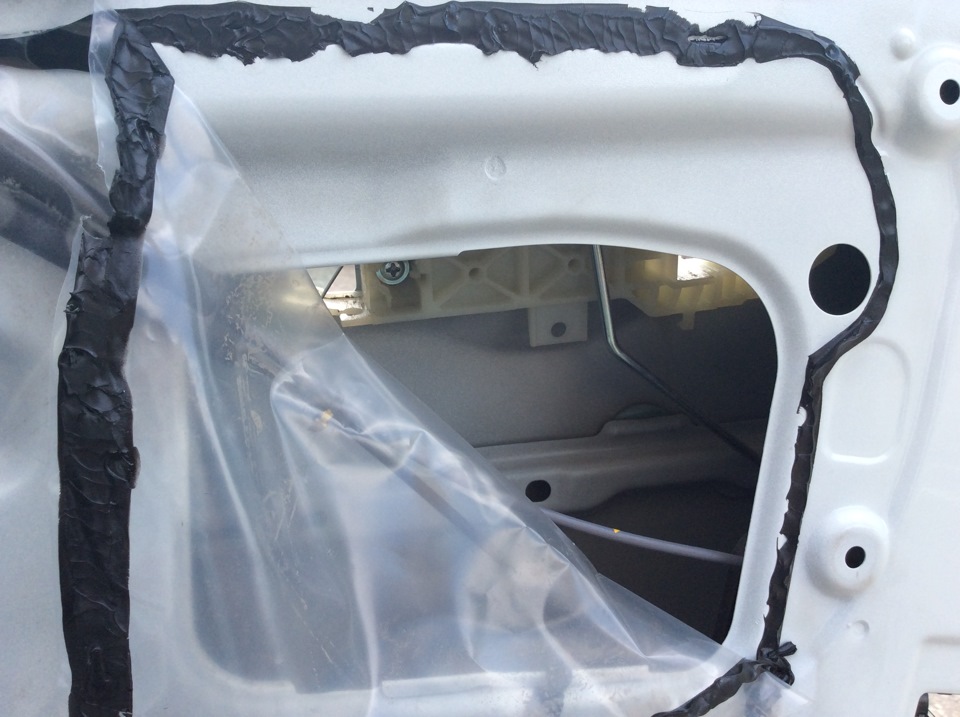

9. Осторожно отклеиваем влагозащитную пленку.

Осторожно отклеиваем влагозащитную пленку на автомобиле Hyundai Solaris

10. Устанавливаем обшивку передней двери Хендай Солярис в обратной последовательности.

Примечание:

При сборке аккуратно приклеиваем влагозащитную пленку.
Поврежденные пистоны заменяем новыми.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
