Снятие и установка переднего сиденья Kalina

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Насадка на вороток Е-10

Примечание:

Работа показана на примере води­тельского сиденья. Пассажирское сиденье снимается и устанавливается аналогичным образом.

1. До упора сдвигаем сиденье назад. Головкой «Е-10» отворачиваем два винта переднего крепления салазок сиденья.

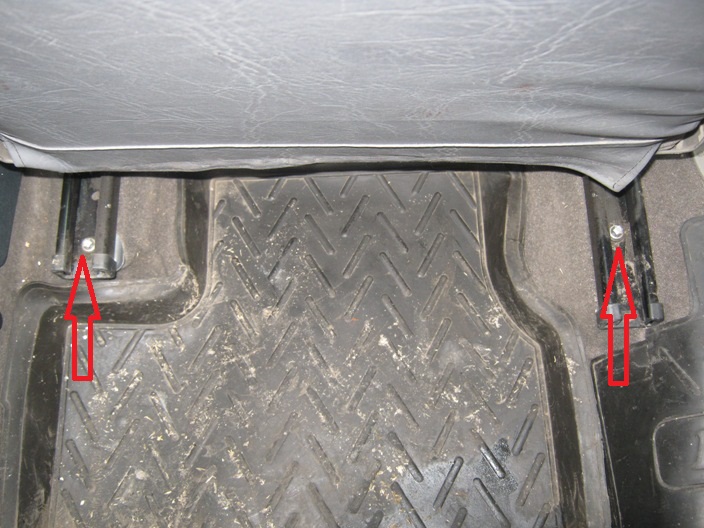

2. Теперь сдвигаем сиденье до упора вперед и тем же инструментом отвора­чиваем два винта крепления салазок сзади.

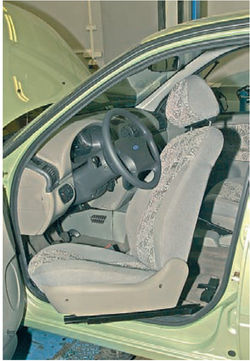

3. Вытаскиваем переднее сиденье че­рез проем передней двери автомобиля.

4. Смещаем салазки сиденья так, чтобы через технологические отвер­стия можно было добраться до болтов крепления каркаса сиденья. Торцевой насадкой на 8 мм отворачиваем эти болты. Каждая салазка крепится тремя такими болтами

5. Снимаем салазки в сборе с рыча­гом механизма продольного пе­ремещения.

6. Вынимаем конец вала рычага ме­ханизма продольного перемеще­ния из отверстия внутренних са­лазок. Между рычагом и наружными салаз­ками установлена пружина.

7. Сборку и установку переднего сиде­нья производим в обратной после­довательности. При этом перед установкой вала рычага в отверстие наружных салазок, сначала надеваем на вал пружи­ну и заводим короткий ус пру­жины на фиксатор, затем, сжав длинный ус пружины (можно стянуть проволокой), вставляем вал в отверстие салазок, так что­бы этот ус зашел под салазки.

Положение пружины пружины между рычагом и наружными салазками:

1 — короткий ус пружины;

2 — длинный ус пружины.
