Снятие и установка передних тормозных колодок Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Балонный ключ
• Щетка металлическая
• Отвертка плоская средняя
• Шприц
• Шланг-удлинитель для шприца
• Емкость технологическая
• Гаечный ключ накидной изогнутый на 17 мм
• Вороток под торцевую насадку
• Насадка на вороток на 13 мм
• Плоскогубцы
• Штангенциркуль
• Насадка сменная с наружным шестигранником 7 типа "INHEX" 03 05 00 07 Stahlwille
• Крючок технологический
• Динамометрический ключ

Детали и расходники:

• Тормозные колодки переднего суппорта
• Пылезащитный колпачек рабочего поршня
• Пылезащитные чехлы направляющих пальцев суппорта
• Шумоподавляющие пластины суппорта

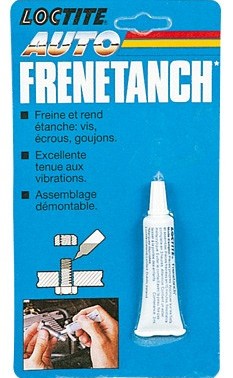

• Клей "FRENETANCH", номер для запчастей 77 11 236 471
• Тормозная жидкость

Примечание:

Замену тормозных колодок производите комплектом на колесах одной оси. Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается.

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите передние колеса с помощью балонного ключа. Поднимите автомобиль на высоту, удобную для выполнения работ, и очистите детали переднего тормоза металлической щеткой.

3. Разведите колодки с помощью отвертки. При выполнении данной операции отверните крышку бачка гидропривода тормозов и следите за уровнем тормозной жидкости. Излишки тормозной жидкости удалите с помощью шприца с шлангом-удлинителем в технологическую емкость. (отвертка плоская, насос кистевой, емкость технологическая).

Для автомобилей Lada Largus R90 с двигателем К7М

4. Отверните с помощью воротка с насадкой на 13 мм и извлеките нижний болт 7 (на фото ниже) крепления направляющего пальца, удерживая накидным ключом на 17 мм направляющий палец 6.

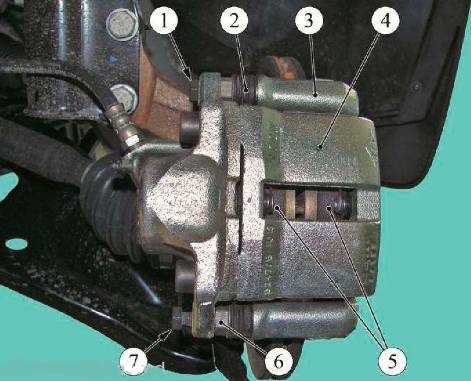

Детали переднего тормозного механизма Lada Largus с двигателем К7М:

1,7 - болты крепления направляющих пальцев;

2 - чехол защитный направляющего пальца;

3 - направляющая переднего тормоза;

4 - суппорт;

5 - тормозные колодки;

6 - направляющий палец.

5. Поверните суппорт 3 (на фото ниже) вверх и извлеките тормозные колодки 4 и шумоподавляющие пластины 2.

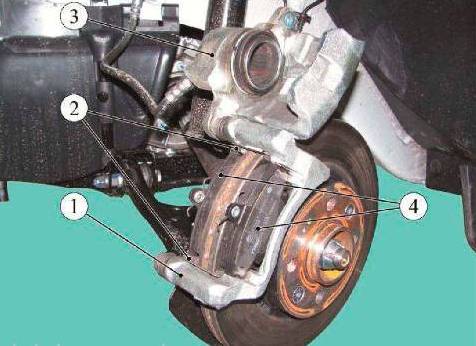

Обозначение деталей переднего суппорта Lada Largus с двигателем К7М:

1 - направляющая переднего тормоза;

2 - шумоподавляющие пластины;

3 - суппорт;

4 - тормозные колодки.

Для автомобилей Lada Largus R90 с двигателем К4М и автомобилей Lada Largus F90 (*)

4*. Извлеките пружину 3 (на фото ниже) из отверстий суппорта 2 переднего тормоза с помощью отвертки и плоскогубцов.

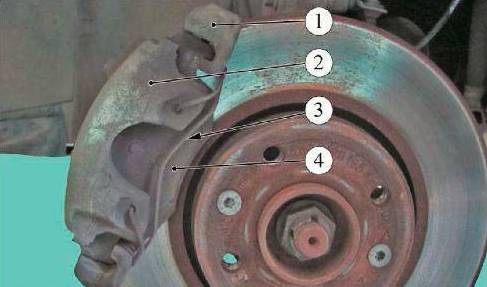

Обозначение деталей переднего суппорта Lada Largus R90 (К4М) и F90:

1 - направляющая переднего тормоза;

2 - суппорт;

3 - пружина суппорта;

4 - тормозные колодки.

5*. Извлеките защитные колпачки 4 (на фото ниже) из колодцев направляющих пальцев с помощью плоской отвертки.

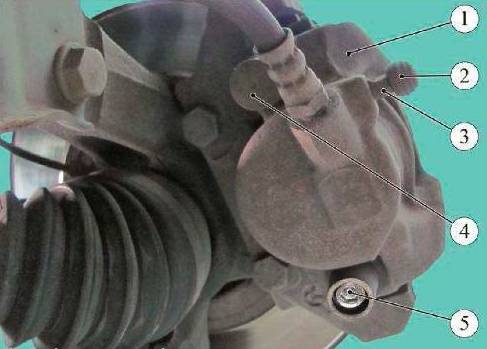

Обозначение деталей задней стороны переднего суппорта Lada Largus R90 (К4М) и F90:

1 - суппорт;

2 - защитный колпачек штуцера прокачки;

3 - штуцер прокачки;

4 - защитный колпачек направляющего пальца;

5 - направляющий палец.

6*. Выверните и извлеките направляющие пальцы 5 с помощью воротка с насадкой с наружным шестигранником.

7*. Снимите и подвесьте суппорт 1 переднего тормоза к пружине подвески с помощью технологического крючка.

Примечание:

Для предотвращения повреждений тормозного шланга не допускается подвергать его нагрузкам растяжения, скручивания, а так же исключите соприкосновение шланга с острыми кромками деталей подвески автомобиля.

8*. Снимите передние тормозные колодки.

Установка

1. Проверьте толщину тормозных колодок штангенциркулем в соответствии с указаниями, приведенными ниже, и при необходимости замените их.

- номинальная толщина тормозных колодок (включая подложку) – R90 (двигатель К7М): 18,0 мм; R90 (двигатель К4М): 17,7 мм; F90 (двигатели К7М, К4М): 17,7 мм.

- минимально допустимая толщина тормозных колодок (включая подложку) – R90 (двигатель К7М): 6,0 мм; R90 (двигатель К4М): 6,0 мм; F90 (двигатели К7м, К4М): 6,0 мм.

2. Проверьте состояние пылезащитного колпачка рабочего поршня, пылезащитных чехлов направляющих пальцев и при необходимости замените их.

Для автомобилей Lada Largus R90 с двигателем К7М

Примечание:

После снятия, болты 1, 7 (второе фото) крепления направляющих пальцев подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болта. Повторное использование болтов не допускается.

При замене колодок, шумоподавляющие пластины 2 (третье фото) замените на новые.

3. Установите в направляющую переднего тормоза новые шумоподавляющие пластины, а затем установите тормозные колодки.

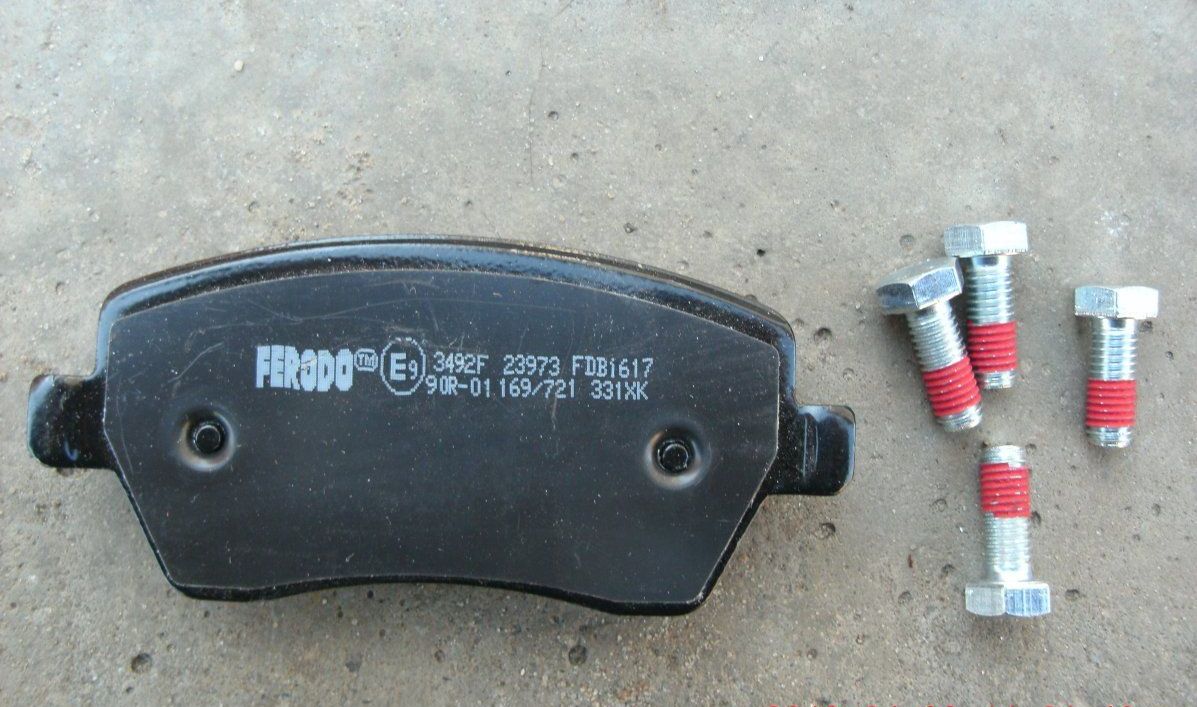

4. Поверните суппорт вниз и закрепите его болтом крепления направляющего пальца с помощью гаечных ключей, предварительно на резьбовую часть болта нанесите клеевой состав "FRENETANCH" в количестве 1 г. Момент затяжки болта 34 Н·м (3,4 кгс·м) обеспечьте динамометрическим ключом.

Для автомобилей Lada Largus R90 с двигателем К4М и автомобилей Lada Largus F90 (*)

3*. Установите тормозные колодки в направляющую переднего тормоза.

4*. Установите на направляющую суппорт переднего тормоза и закрепите его направляющими пальцами с помощью сменной насадки с наружным шестигранником. Момент затяжки направляющих пальцев 28 Н·м (2,8 кгс·м) обеспечьте с помощью динамометрического ключа.

5*. Установите защитные колпачки в колодцы направляющих пальцев.

6*. Установите в отверстия суппорта пружину с помощью плоскогубцов и отвертки.

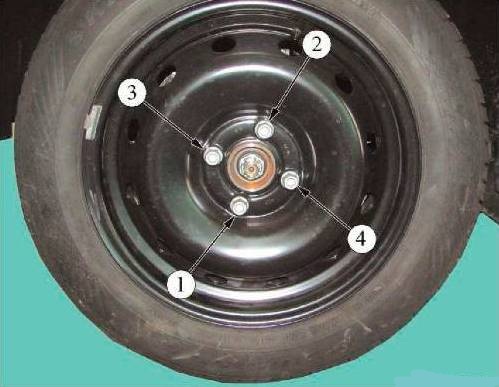

7*. Установите с помощью балонного ключа передние колеса, затянув болты крепления в последовательности, приведенной на фото ниже.

8*. Нажмите на педаль тормоза 2-3 раза, проверьте и при необходимости доведите до нормы уровень тормозной жидкости в бачке гидропривода тормозов. Установите на место крышку бачка тормозной жидкости.

9*. Проверьте эффективность рабочей тормозной системы.
