Снятие, установка, замена контактного кольца подушки безопасности на автомобиле Лада Гранта ВАЗ 2190

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Гаечный ключ рожковый 10 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Контактное кольцо подушки безопасности

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

Снятие клеммы с аккумуляторной батареи Лада Гранта

2. Снимите модуль подушки безопасности водителя, как описано здесь.

Снятие модуля подушки безопасности водителя Лада Гранта

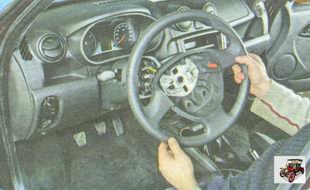

3. Снимите рулевое колесо, следуя инструкциям этой статьи.

Снятие рулевого колеса Лада Гранта

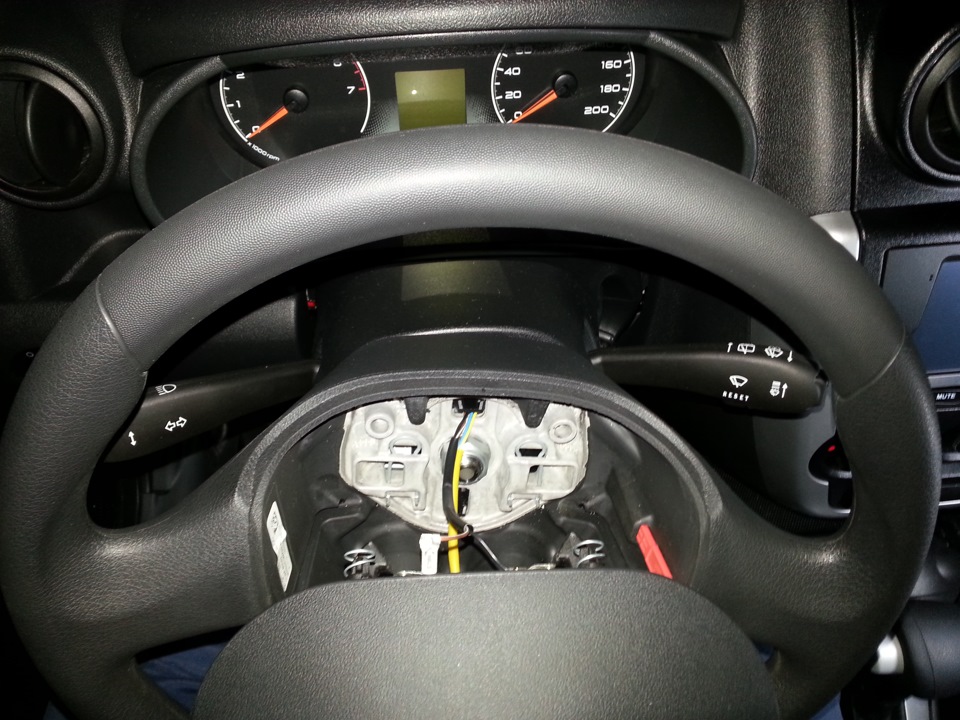

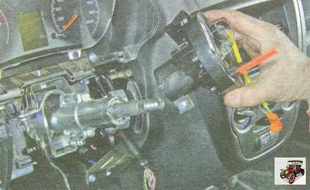

4. Введя специальный фиксатор в отверстие контактного кольца подушки безопасности, зафиксируйте контактное кольцо от проворачивания в положении, соответствующем прямолинейному движению автомобиля.

Фиксатор контактного кольца подушки безопасности Лада Гранта

Примечание:

Фиксатор контактного кольца закреплен в ступице рулевого колеса.

Местоположение фиксатора контактного кольца подушки безопасности Лада Гранта

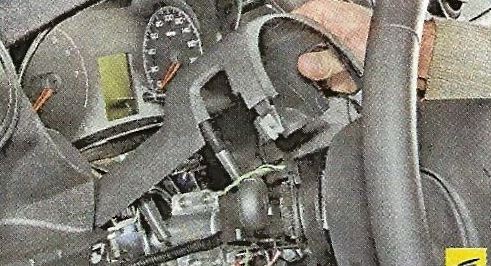

5. Снимите кожух рулевой колонки, как описано здесь

Снятие кожуха рулевой колонки Лада Гранта

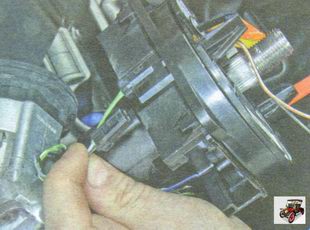

6. Сожмите фиксатор.

Фиксатор колодки жгута проводов контактного кольца подушки безопасности Лада Гранта

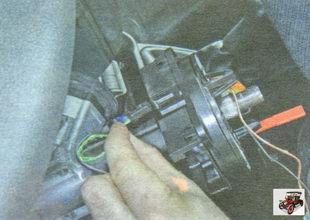

7. Отсоедините разъем жгута проводов от контактного кольца подушки безопасности.

Отключение колодки жгута проводов от контактного кольца подушки безопасности Лада Гранта

8. Аналогично отсоедините второй разъем жгута проводов.

Отсоединение второго жгута проводов от контактного кольца подушки безопасности Лада Гранта

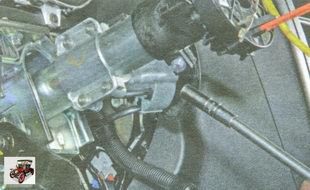

9. Ослабьте затяжку болта хомута крепления контактного кольца.

Хомут крепления контактного кольца подушки безопасности Лада Гранта

10. Снимите контактное кольцо подушки безопасности с вала рулевой колонки.

Снятие контактного кольца подушки безопасности Лада Гранта

11. При необходимости выполните замену контактного кольца подушки безопасности. Установите контактное кольцо подушки безопасности водителя и звукового сигнала в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
