Снятие вентилятора радиатора Renault Duster

Вентилятор снимаем для замены его крыльчатки, кожуха, электродвигателя, а также при демонтаже радиатора системы охлаждения двигателя.
Работу выполняем на смотровой канаве или эстакаде.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем воздухозаборник и резонатор воздушного тракта двигателя.
Снимаем защиту силового агрегата  и защиту топливной рампы.

Поддев отверткой…

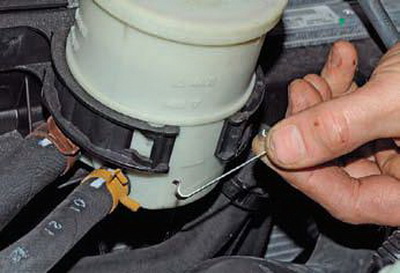

…снимаем защелку хомута крепления бачка гидроусилителя рулевого управления.

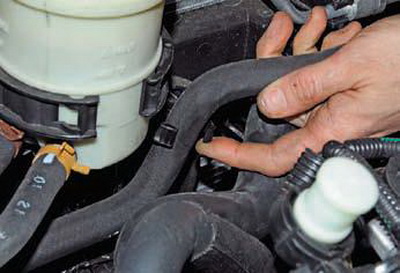

Разжав пластмассовый держатель на кожухе вентилятора, вынимаем из него шланг бачка гидроусилителя рулевого управления.

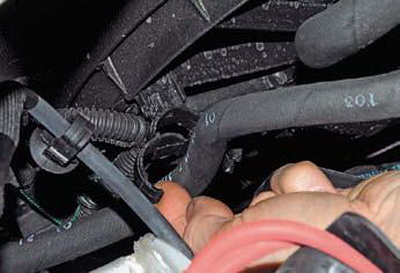

Аналогично вынимаем шланг бачка гидроусилителя рулевого управления из другого держателя на кожухе вентилятора.

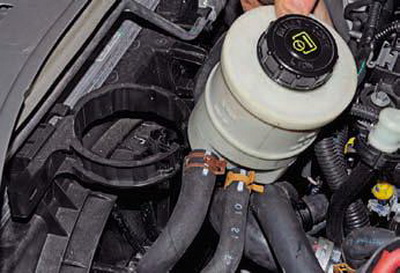

Не отсоединяя шланги от бачка гидроусилителя рулевого управления, выводим бачок из хомута на кожухе вентилятора…

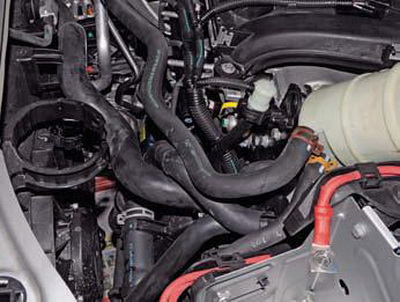

…и располагаем бачок в моторном отсеке.
Вынимаем из держателей, расположенных на кожухе вентилятора…

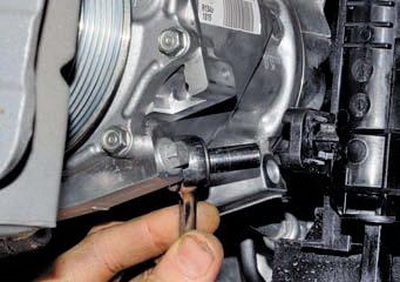

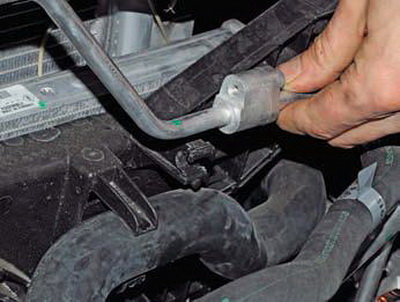

…трубку компрессора кондиционера…

…и подводящий шланг радиатора.

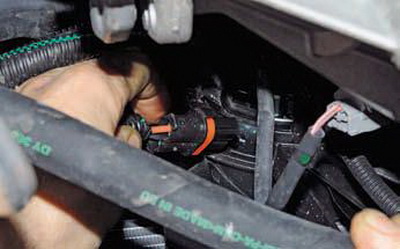

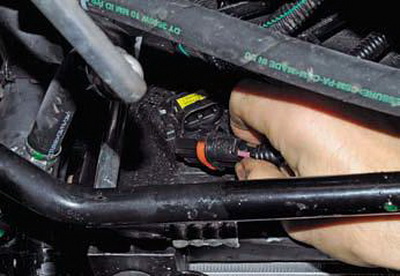

Нажав на фиксатор колодки жгута проводов, отсоединяем колодку от разъема электродвигателя вентилятора.

Аналогично отсоединяем колодку жгута проводов от разъема дополнительного резистора.

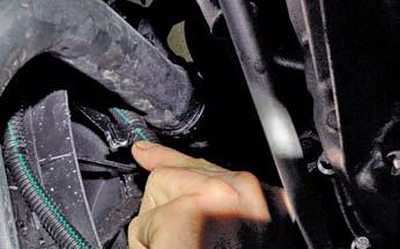

Отсоединяем от кожуха вентилятора четыре держателя жгутов проводов.

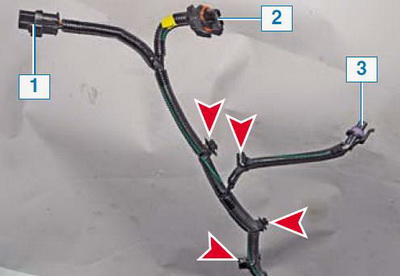

Расположение держателей, крепящих жгуты проводов к кожуху вентилятора: 1 – колодка дополнительного резистора; 2 – колодка электродвигателя вентилятора; 3 – колодка датчика давления хладагента кондиционера.
Подвязываем к верхней поперечине рамки радиатора проволокой или шнуром радиатор системы охлаждения в сборе с конденсатором системы кондиционирования.

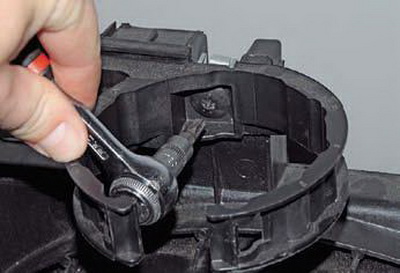

Головкой «на 7» отворачиваем по два самореза крепления к кожуху вентилятора…

…левого…

…и правого пластмассовых бачков радиатора.

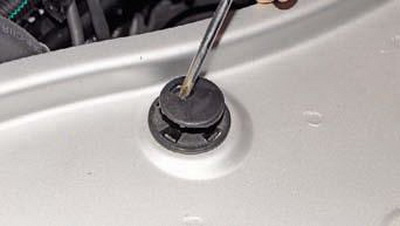

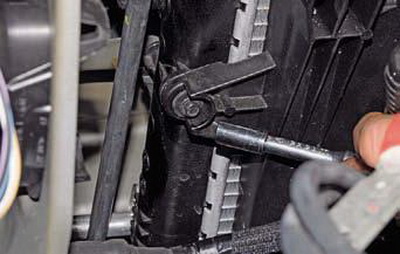

Отверткой освобождаем фиксатор верхней опоры кожуха вентилятора…

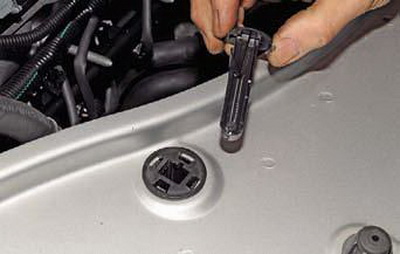

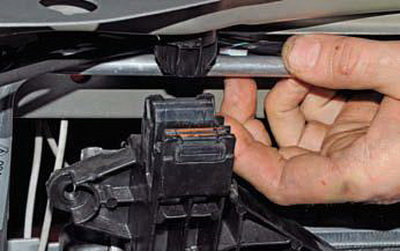

…и вынимаем опору из ее втулки, расположенной в отверстии верхней поперечины рамки радиатора.
Аналогично вынимаем вторую верхнюю опору кожуха вентилятора.

Переводим трубку компрессора кондиционера через кронштейн верхнего крепления кожуха.
Поднимаем кожух вентилятора, выводя подушки его нижних опор из отверстий подрамника передней подвески…

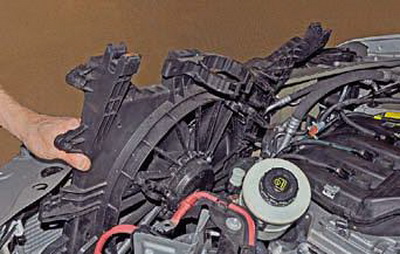

…и вынимаем вентилятор в сборе с кожухом из моторного отсека.

Снимаем резиновые подушки нижних опор с пальцев кожуха вентилятора.

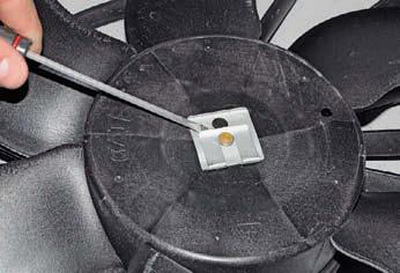

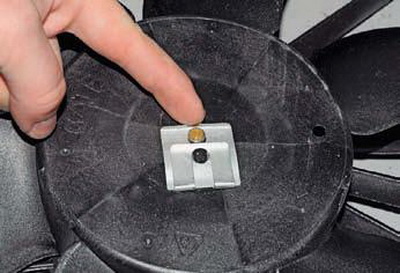

Поддев отверткой верхнюю часть стопорной скобы крепления крыльчатки, поднимаем ее над торцом вала электродвигателя…

…и, сдвинув скобу относительно вала вдоль паза на нижней части скобы…

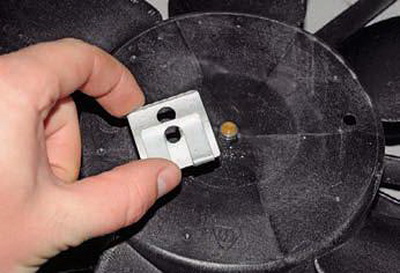

…снимаем скобу с вала электродвигателя.

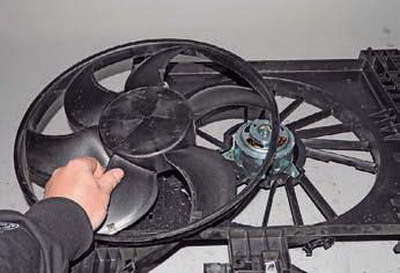

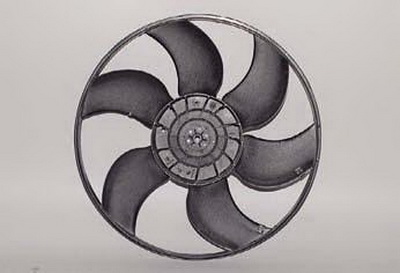

Снимаем крыльчатку вентилятора с вала электродвигателя.

На лопастях крыльчатки вентилятора могут быть установлены балансировочные грузы…

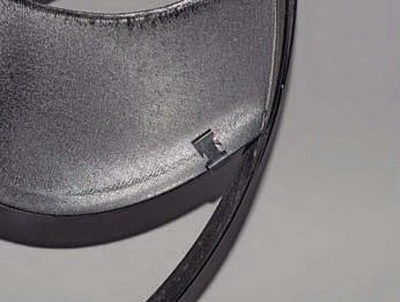

…в виде скоб.

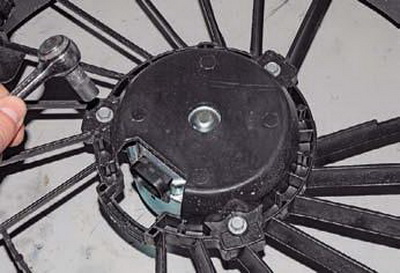

Головкой «на 8» отворачиваем три болта крепления электродвигателя к кожуху вентилятора…

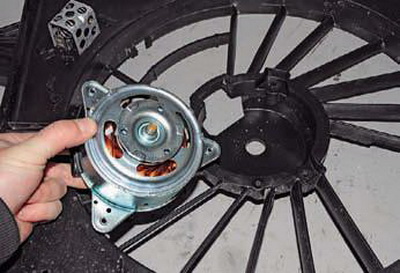

…и снимаем электродвигатель.
При необходимости замены кожуха вентилятора или хомута крепления бачка гидроусилителя рулевого управления…

…ключом Torx T-30 отворачиваем винт…

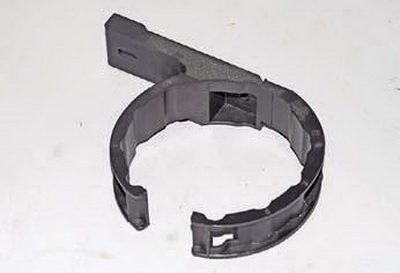

…и снимаем хомут крепления бачка.
Собираем и устанавливаем вентилятор с кожухом в обратной последовательности.
При необходимости замены втулки верхней опоры кожуха вентилятора…

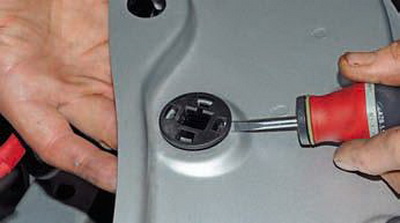

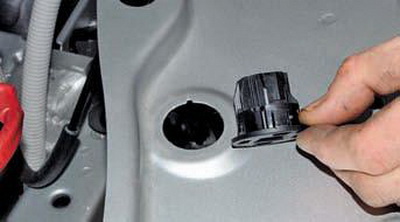

…плоской отверткой поочередно нажимаем на четыре фиксатора втулки и, поддевая ее отверткой, выталкиваем втулку из отверстия в верхней поперечине рамки радиатора.

При установке втулки верхней опоры кожуха вентилятора совмещаем выступ 2 на корпусе втулки с пазом 1 в отверстии рамки.
