ТО, выполняемое каждые 50 000 км или периодичностью в 24 месяца Toyota RAV4

Инструмент:

• Набор гаечных ключей
• Вороток под торцевую насадку
• Насадки на вороток
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Лейка
• Ареометр
• Линейка
• Манометр для проверки давления в шинах
• Компрессор
• Балонный ключ
• Прибор для измерения остаточной толщины тормозных колодок
• Шприц
• Шланг-удлинитель

Детали и расходники:

• Моторное масло
• Фильтровальный элемент масляного фильтра
• Охлаждающая жидкость
• Тормозная жидкость
• Трансмиссионное масло для АКПП
• Жидкость для стеклоомывателя
• Жидкость для усилителя рулевого управления
• Щетки стеклоочистителей
• Дистиллированная вода
• Ремни привода
• Ветошь
• Воздушный фильтр
• Салонный фильтр
• Защитные чехлы ШРУСов
• Топливный фильтр
• Высоковольтные провода системы зажигания
• Фильтровальный элемент масляного фильтра для АКПП
• Клапан вентиляции картера (PCV)

Примечания:

Каждые 24 месяца или через 50000 км пробега проводите проверку систем автомобиля по списку и детальному описании, приведенном ниже, для обеспечения исправного технического состояния автомобиля.

Если автомобиль эксплуатируется в тяжелых условиях, выполняйте обслуживание, отмеченное звездочкой (*), в интервале 5000 км.

Тяжелыми условиями считаются: 1) буксировка трейлера или прицепа; 2) постоянная эксплуатация автомобиля на низких скоростях движения; 3) эксплуатация автомобиля в сильно запыленной местности; 4) большое количество поездок на расстояние менее 7 км.

Операции, отмеченные двумя звездочками (**), выполняйте каждые 24000 км, если при эксплуатации автомобиля присутствует одно из следующих условий: 1) эксплуатация автомобиля при температуре воздуха более 32°С; 2) буксировка трейлера или прицепа; 3) эксплуатация автомобиля холмистой или гористой местности.

Замену масла в агрегатах производите сразу после движения (масло тогда не такой густой консистенции).

1. Замените масло в двигателе и фильтр, как описано в этой статье.

2. Слейте охлаждающую жидкость, промойте систему охлаждения и залейте свежую охлаждающую жидкость, как описано в этой статье.

3. Замените тормозную жидкость, не забыв прокачать тормозную систему для удаления воздуха из магистралей.

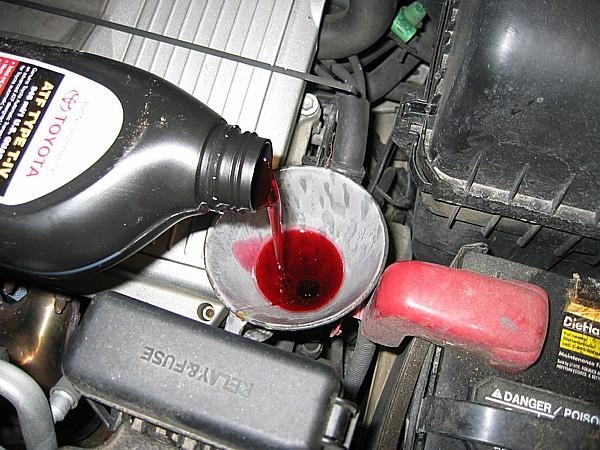

4**. Замените масло и фильтр в автоматической коробке передач.

5. Проверьте наличие жидкости в бачке стеклоомывателя, как описано в этой статье.

6. Проверьте уровень жидкости в усилителе рулевого управления, как описано в этой статье.

7. Проверьте состояние шин и давление воздуха в них, как описано здесь.

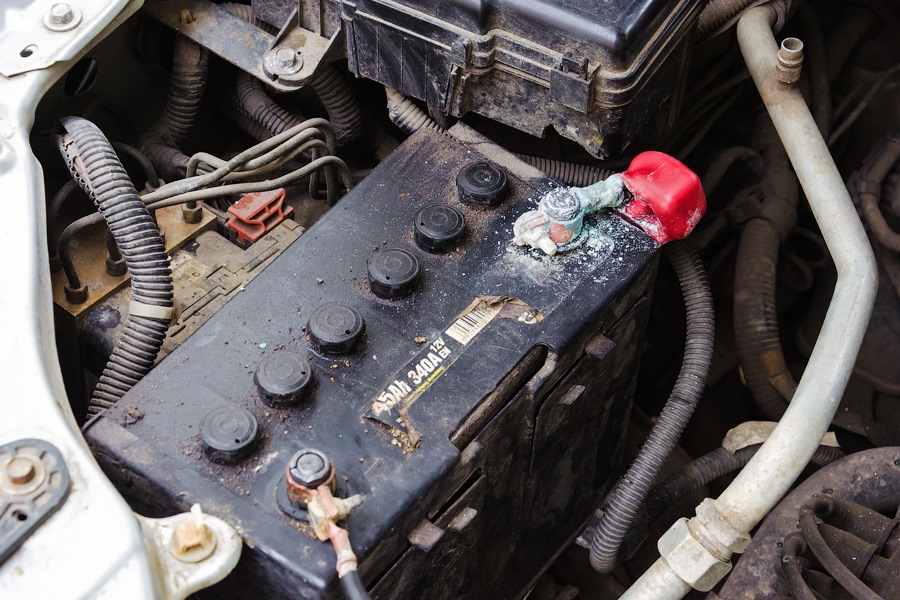

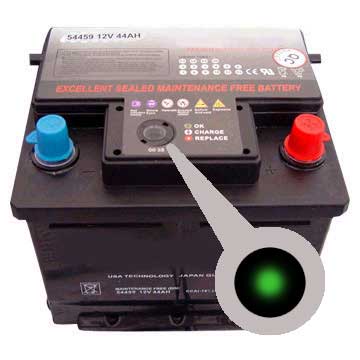

8. Проверьте состояние аккумуляторной батареи: степень окисления выводных штырей, индикатор заряда батареи и отсутствие повреждений.

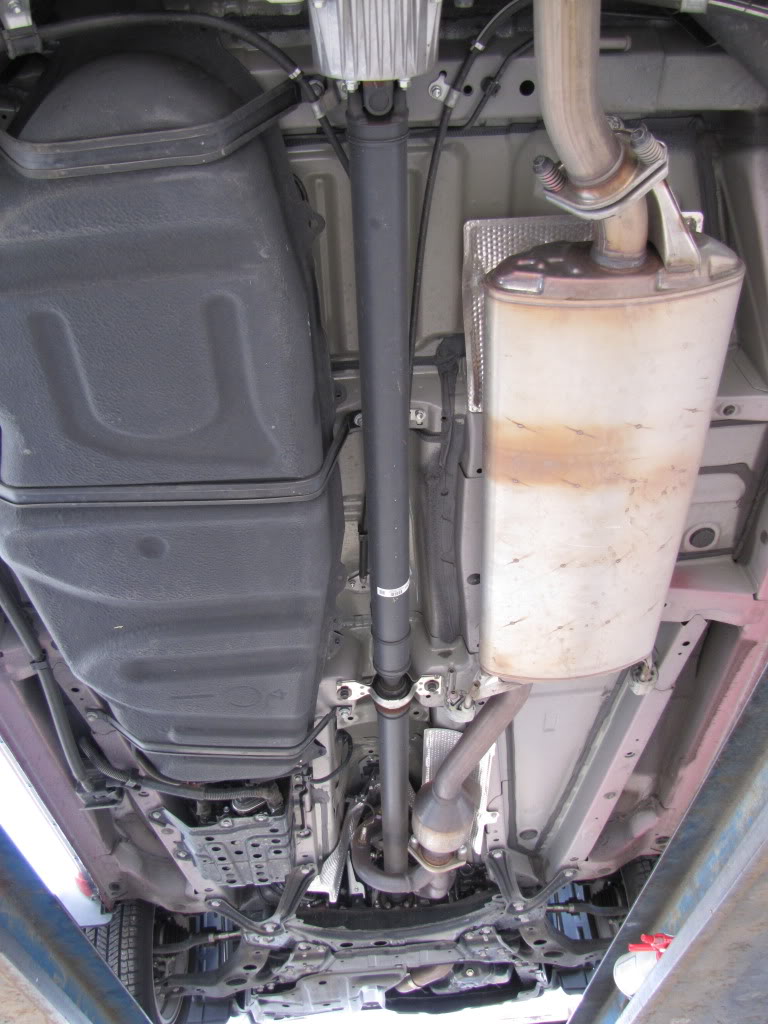

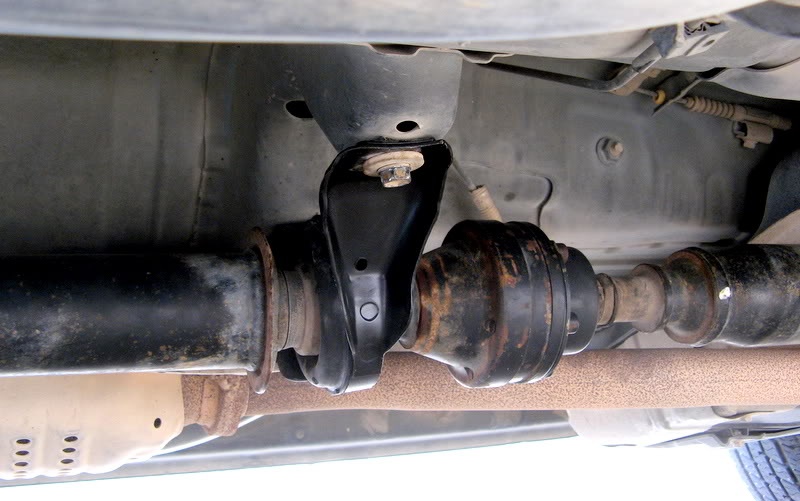

9. На полноприводных автомобилях подтяните соединения карданного вала.

10. Проверьте и при необходимости замените щетки стеклоочистителей. Как отвинтить дворники – описано в этой статье.

11. Проверьте свободный ход педали сцепления с помощью линейки и гаечного ключа. Затем проверьте высоту установки педали.

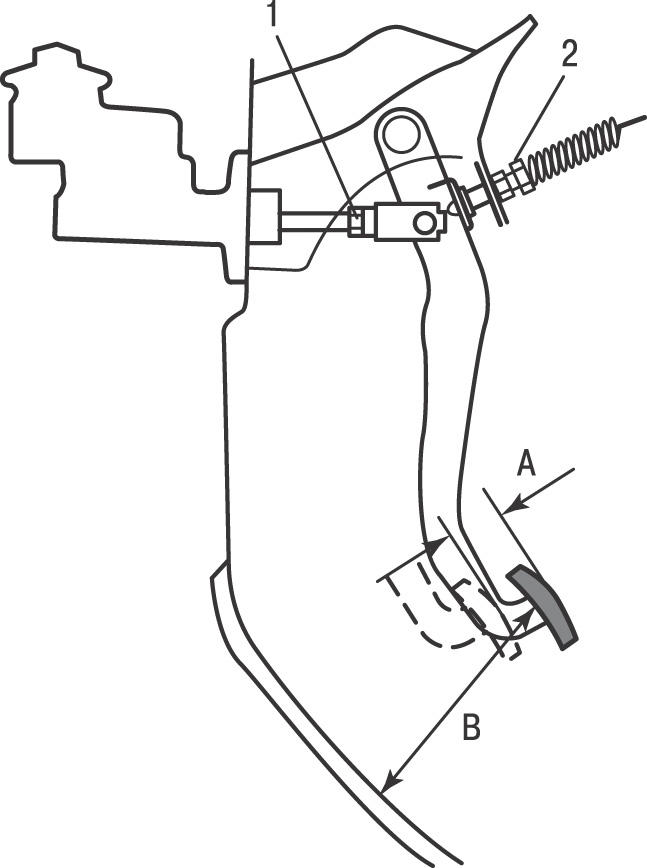

Регулировка свободного хода и высоты установки педали сцепления:

1 - контргайка регулировки свободного хода;

2 - болт регулировки высоты установки педали;

А - свободный ход;

В - высота педали сцепления.

12. Проверьте уровень электролита в аккумуляторной батарее, если конструкция батареи это позволяет. Если понадобится, долейте дистиллированную воду. Порядок описанных действий посмотрите в этой статье.

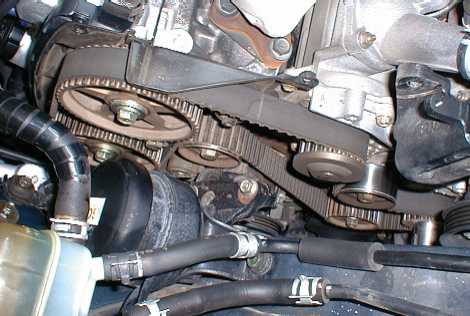

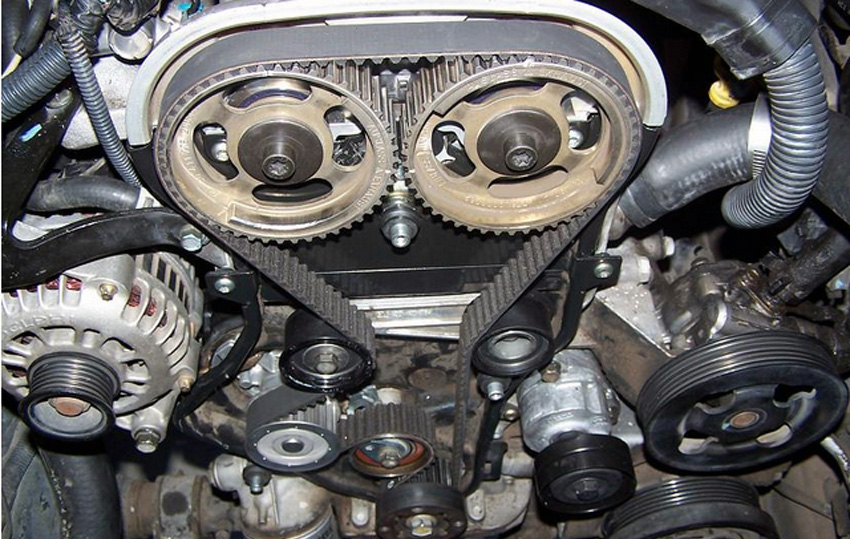

13. Проверьте состояние приводных ремней: ремня привода генератора, водяного насоса и т.п., а также ремня привода газораспределительного механизма.

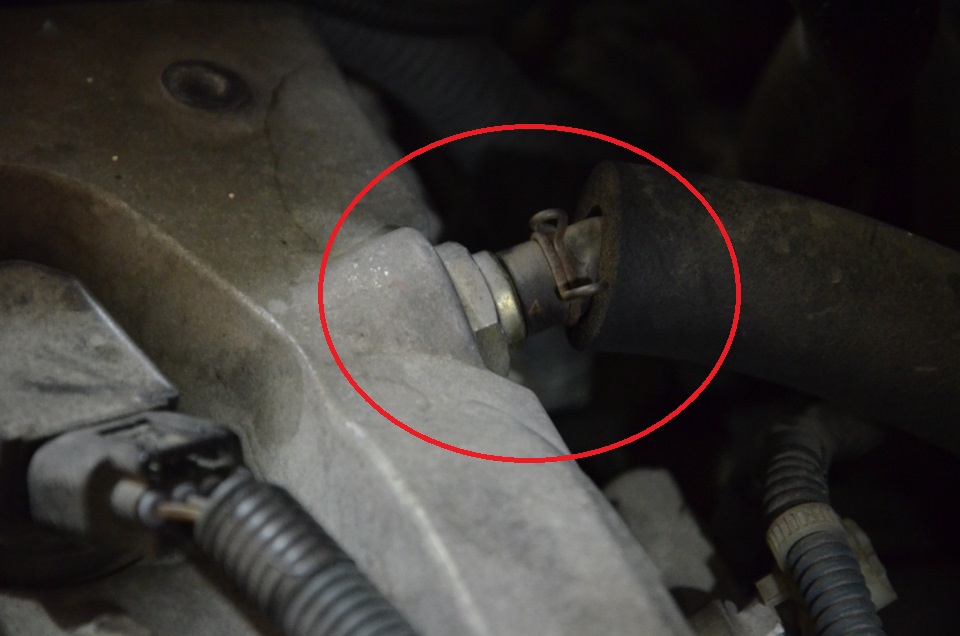

14. Проверьте шланги на отсутствие повреждений. При необходимости замените.

15. Проверьте уровень и плотность охлаждающей жидкости с помощью ареометра.

16. Проверьте остаточную высоту рисунка протектора и картину его износа на всех шинах, включая смонтированную на запасном колесе. Проверьте и при необходимости доведите до нормы давление воздуха в шинах, как описано в этой статье.

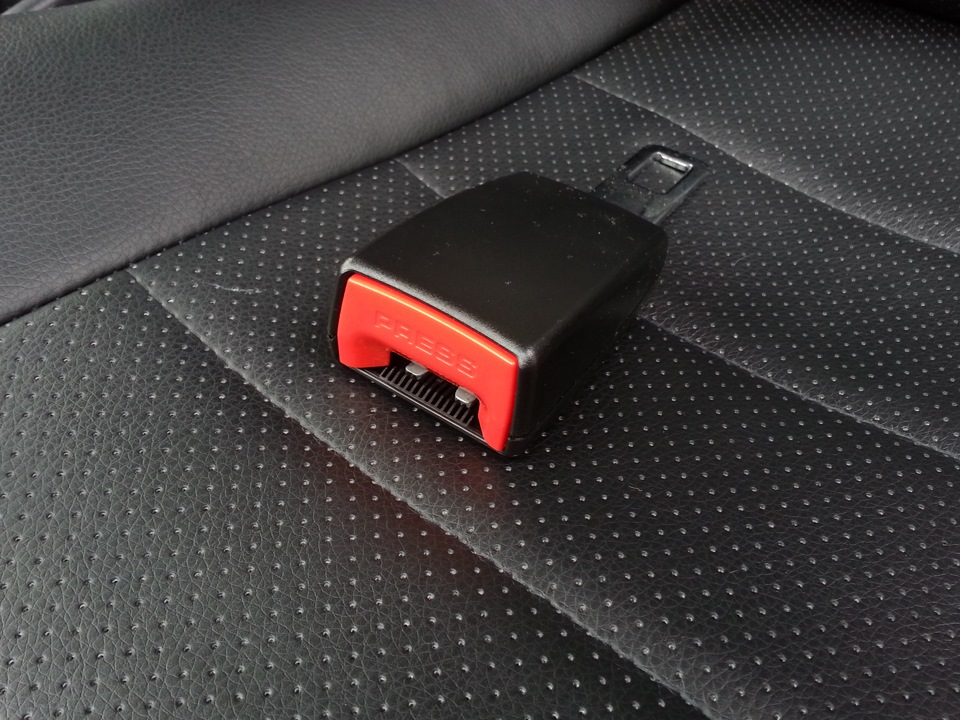

17. Проверьте состояние ремней безопасности: надежность крепления, отсутствие повреждений лямки, работу запирающего устройства, инерционной катушки и отсутствие надрезов и повреждений ремня.

18*. Проверьте толщину передних и задних накладок тормозных колодок с помощью специального прибора. Если хотите точно знать толщину тормозных колодок (или знаете, что нужно будет их заменить) – снимите тормозный суппорт и тогда проведите точные измерения и/или замену тормозных накладок, как описано здесь.

29*. Проверьте соответствие уровня тормозной жидкости фактическому износу накладок тормозных колодок.

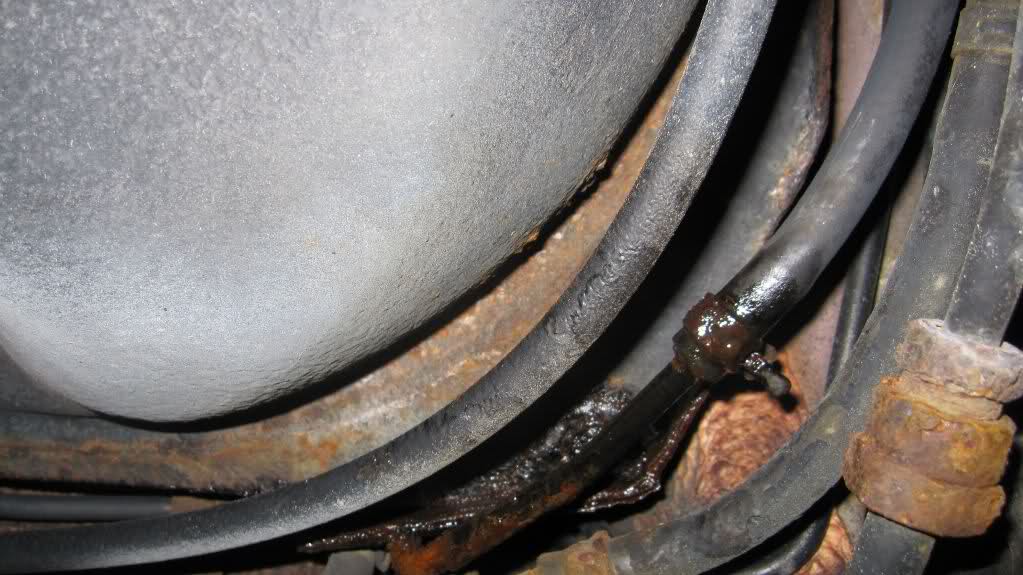

20. Проверьте тормозную систему на герметичность и наличие повреждений.

21*. Замените воздушный фильтр, как описано в этой статье.

22. Проверьте топливную систему на герметичность и наличие повреждений. Неисправные детали замените.

23**. Замените масло в механической коробке передач, после чего проверьте уровень масла с помощью маслоизмерительного щупа.

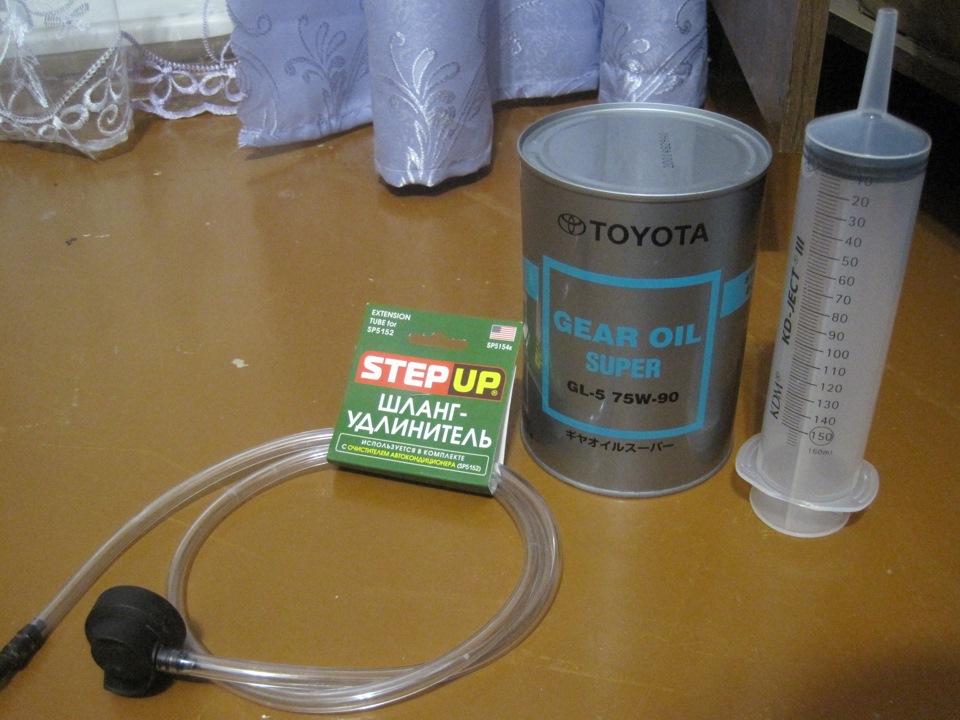

24**. Замените масло в раздаточной коробке. Для этого, снимите сливную пробку и слейте отработанное масло; затем отвинтите наливную пробку и прокладку наливной горловины и с помощью шприца с шлангом-удлинителем наполните картер раздаточной коробки до уровня наливного отверстия. Желательно добавлять масло класса GL-5 80W-90 или 75W-90.

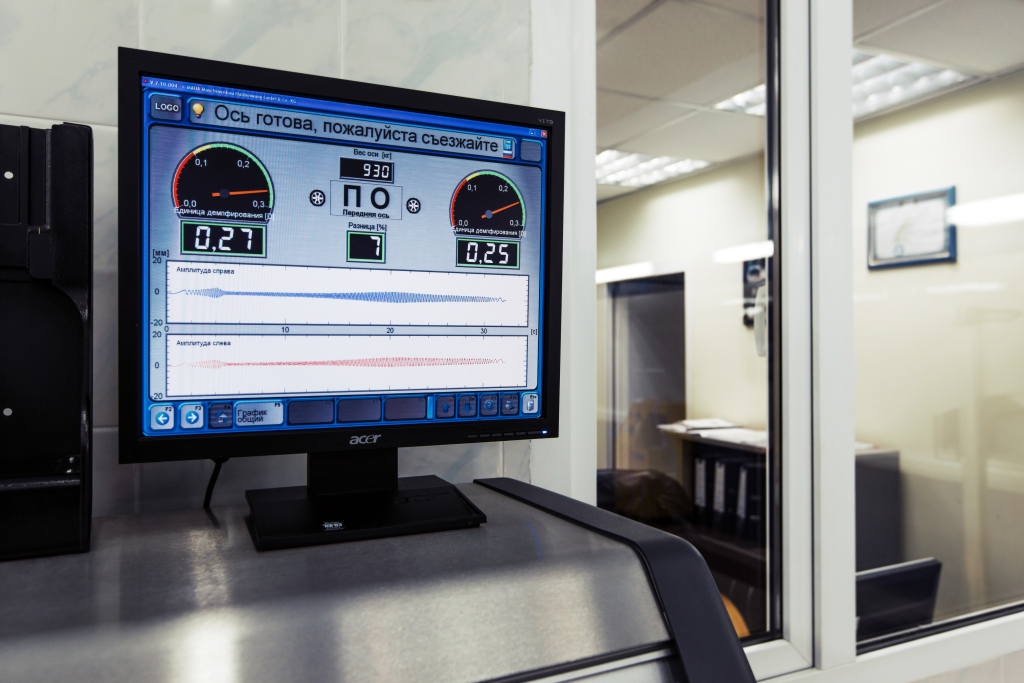

25*. Проверьте состояние подвески и рулевого управления, обратившись в сервисный центр на диагностический стенд к специалистам.

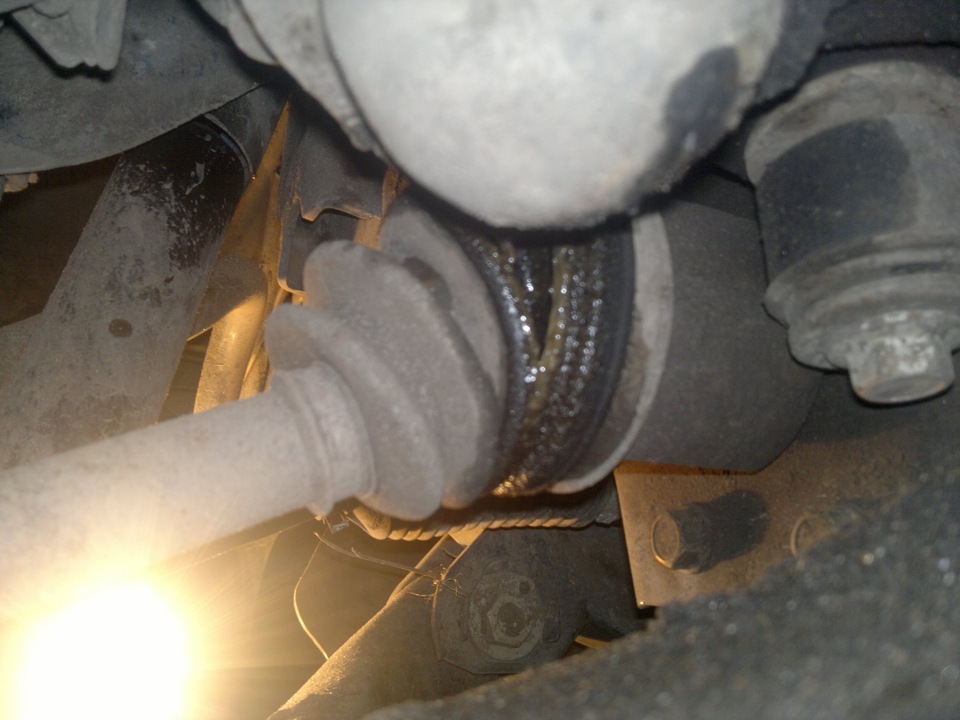

26. Проверьте на отсутствие повреждений защитные чехлы шарниров равных угловых скоростей.

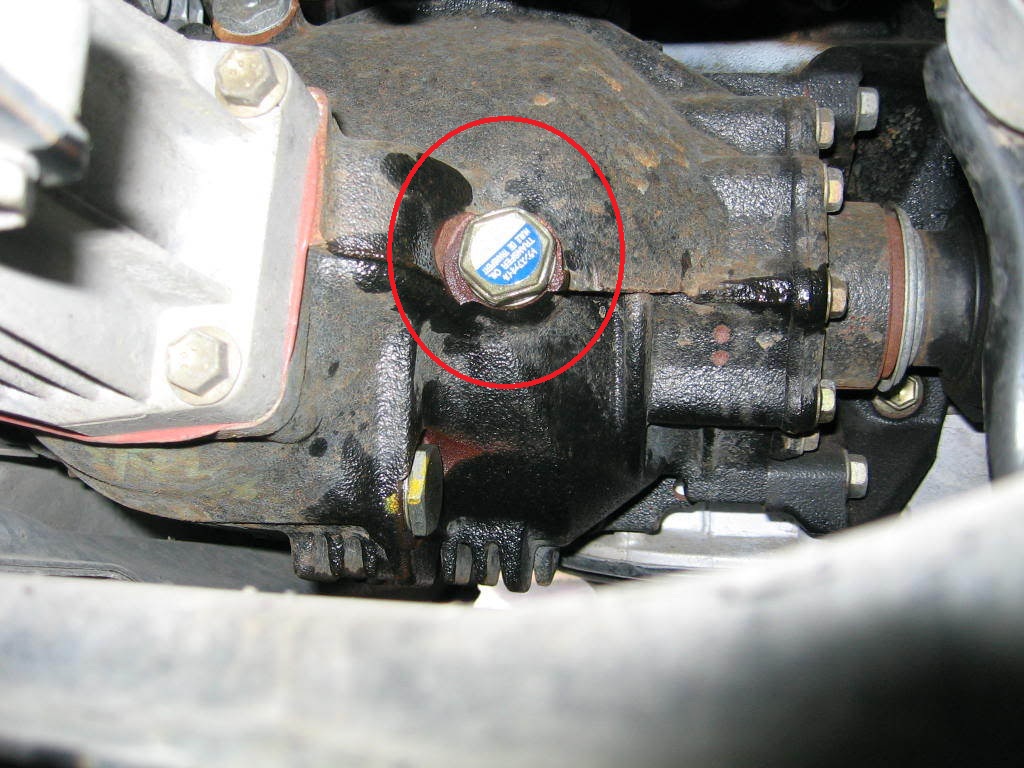

27**. Замените масло в задней главной передаче на полноприводных автомобилях. Для этого, отвинтите сливную пробку (снизу картера) и слейте оьработанное масло. Затем отвинтите заливную пробку (на фото) и наполните картер главной передачи до уровня нижней кромки резьбового отверстия заливной пробки.

28. Замените фильтр вентиляции салона, как описано в этой статье.

29. Замените топливный фильтр, как описано здесь.

30. Проверьте состояние и при необходимости замените свечи зажигания, как описано в этой статье.

31. Проверьте состояние и при необходимости замените высоковольтные провода свечей зажигания.

32. Проверьте систему регенерации паров топлива и замените в случае необходимости адсорбер, как описано в этой статье.

33. Проверьте систему выпуска на надежность крепления, на герметичность и наличие повреждений.

34. Проверьте состояние и при необходимости замените клапан вентиляции картера (PCV).

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
