Замена насоса гидроусилителя рулевого управления Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 24 мм
• Гаечный ключ торцевой Г-образный 12 мм
• Гаечный ключ накидной прямой 12 мм
• Гаечный ключ накидной прямой 19 мм
• Гаечный ключ накидной прямой 14 мм
• Отвертка плоская малая
• Плоскогубцы

Детали и расходники:

• Шприц
• Шланг
• Медная прокладка
• Резиновое уплотнительное кольцо фланца трубки наливной магистрали
• Жидкость для гидроусилителя рулевого управления
• Насос гидроусилителя рулевого управления

Примечание:

Насос гидроусилителя рулевого управления снимаем для его замены или при демонтаже двигателя.

1. Снимаем ремень привода вспомогательных агрегатов, как описано здесь.

2. Откачиваем жидкость из бачка гидроусилителя рулевого управления.

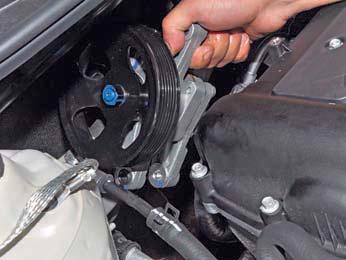

3. Насос гидроусилителя рулевого управления расположен в моторном отсеке, с правой стороны, между двигателем и щитком передка.

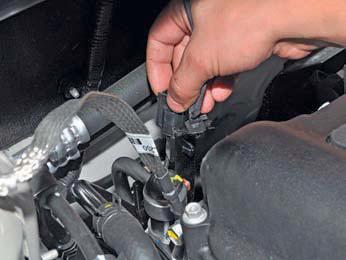

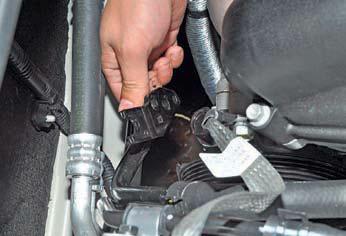

4. Нажав на фиксатор колодки проводов датчика давления рабочей жидкости.

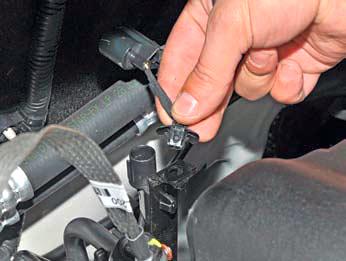

5. Разъединяем колодки проводов датчика давления рабочей жидкости.

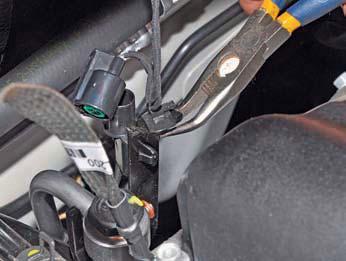

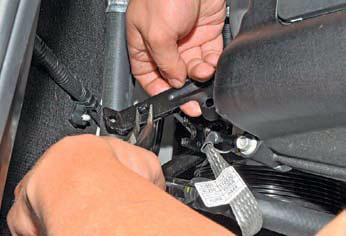

6. Пассатижами сжимаем лапки держателя провода.

7. Вынимаем держатель из кронштейна колодки.

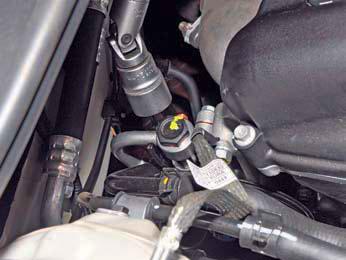

8. Ключом «на 24» отворачиваем болт-штуцер крепления наконечника трубки нагнетательной магистрали.

9. Вынимаем нагнетательную магистраль вместе с медной прокладкой.

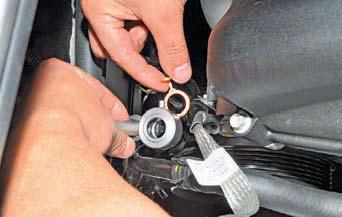

10. Отводим наконечник трубки от насоса и вынимаем другую медную прокладку.

Примечание:

При последующей установке, прокладки необходимо заменить новыми.

11. Ключом «на 12» отворачиваем два болта крепления кронштейна колодки датчика давления и фланца трубки наливной магистрали.

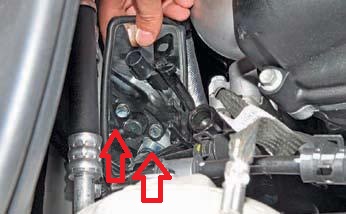

12. Два болта, крепления кронштейна колодки датчика давления и фланца трубки наливной магистрали (обратите внимание – на фото болты показаны с помощью зеркала).

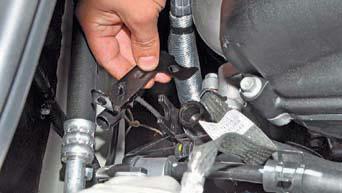

13. Поднимаем кронштейн, насколько позволяет длина провода датчика.

14. Cжав пассатижами лапки держателя колодки провода датчика, снимаем кронштейн.

15. Отводим фланец трубки наливной магистрали от насоса.

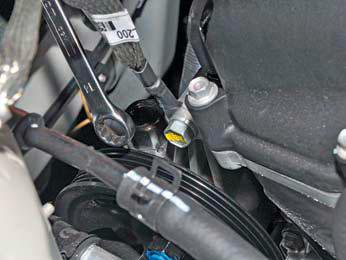

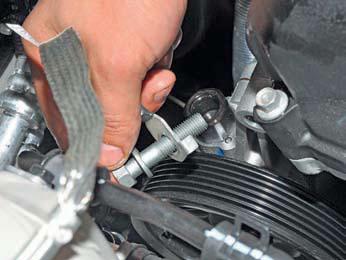

16. Накидным ключом «на 14» отворачиваем верхний болт крепления насоса к приливу головки блока цилиндров.

17. Снимаем с болта наконечник провода «массы».

18. Ключом «на 14» отворачиваем нижний болт крепления насоса.

19. Вынимаем насос из моторного отсека.

20. Отвёрткой поддеваем уплотнительное кольцо фланца трубки наливной магистрали.

Примечание:

Если резиновое уплотнительное кольцо фланца трубки наливной магистрали повреждено или потеряло эластичность, то заменяем его новым.

21. Нажав на «фиксатор» колодки отсоединяем ее от датчика давления рабочей жидкости.

22. Накидным ключом «на 19» отворачиваем датчик давления.

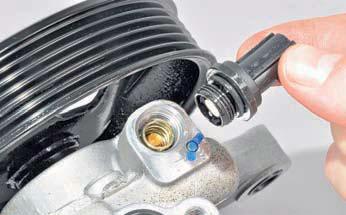

23. Снимаем датчик давления с насоса.

24. Вынимаем из отверстия под датчик поршень с пружиной.

25. Устанавливаем насос гидроусилителя рулевого управления в обратной последовательности.

26. Устанавливаем ремень привода вспомогательных агрегатов, как описано здесь.

27. Долейте жидкость в бачок до метки «МАХ», как описано здесь, и удалите воздух из системы гидроусилителя рулевого управления, как описано здесь.
