Примечание:

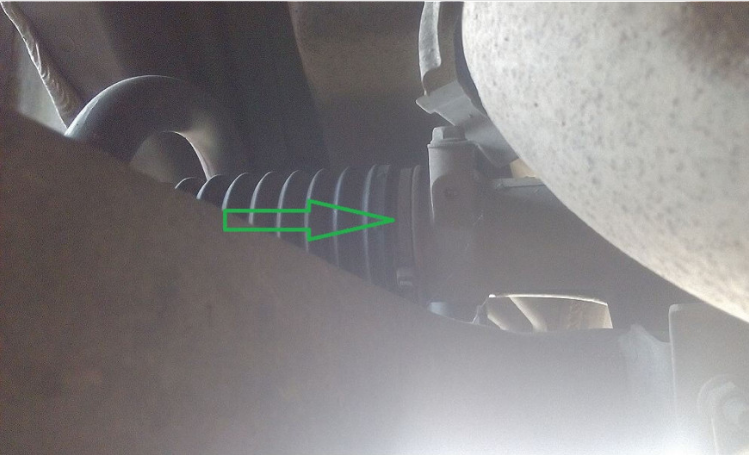

Соединение шарового шарнира тяги с рулевым механизмом защищено от попадания пыли и грязи защитным пыльником. Время от времени осматривайте состояние пыльника. На нем не должно быть трещин и разрывов.
Перед тем, как поменять пыльник рулевой тяги Ниссан Х-Трейл, сначала нужно будет снять наконечник рулевой тяги.
Правый и левый пыльник заменяются одинаково.
Работу удобнее всего проводить на подъемнике. Но если такой возможности нет, можно выполнить и на установленном на опоры автомобиле.
Снятие наконечника рулевой тяги Ниссан Х-Трейл
1. Установите автомобиль на подъемник.
2. Если такой возможности нет, затормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.
3. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.
4. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого пыльника рулевой тяги Ниссан Х-Трейл.
5. Окончательно отверните гайки крепления, и снимите колесо.
6. Металлической щеткой очистите от ржавчины и грязи резьбовые соединения наконечника и тяги. Обработайте их также проникающей смазкой типа WD-40.
7. Измерьте рулеткой и запишите расстояние от центра шарового шарнира до начала шестигранного участка рулевой тяги.
8. Зафиксируйте рулевой наконечник ключом на 19 мм. Ключом на 22 мм поверните на несколько оборотов контргайку наконечника.
9. С помощью накидного ключа на 14 мм выворачивайте гайку крепления пальца до тех пор, пока она не начнет свободно вращаться от руки.
Полезный совет:
При необходимости, придерживайте палец ключом Torx T27.
10. Снимите гайку.

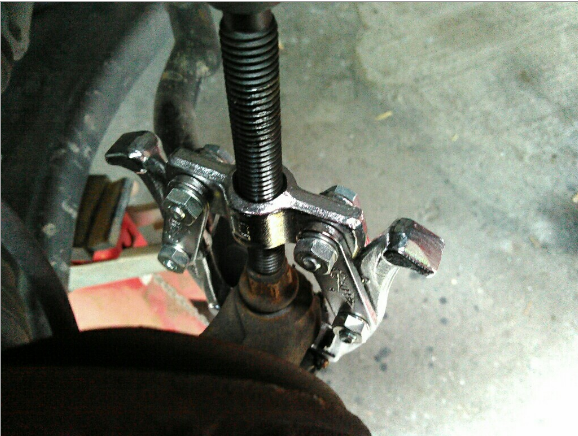

11. Установите специальный съемник шаровых шарниров.
12. Выпрессуйте палец шарнира из рычага поворотного кулака.
13. Придерживая рулевую тягу ключом на 13 мм, ключом на 19 мм отверните и снимите наконечник рулевой тяги.
Замена пыльника рулевой тяги Ниссан Х-Трейл
1. Ослабьте пассатижами, сожмите отогнутые ушки и снимите наружный хомут крепления пыльника.

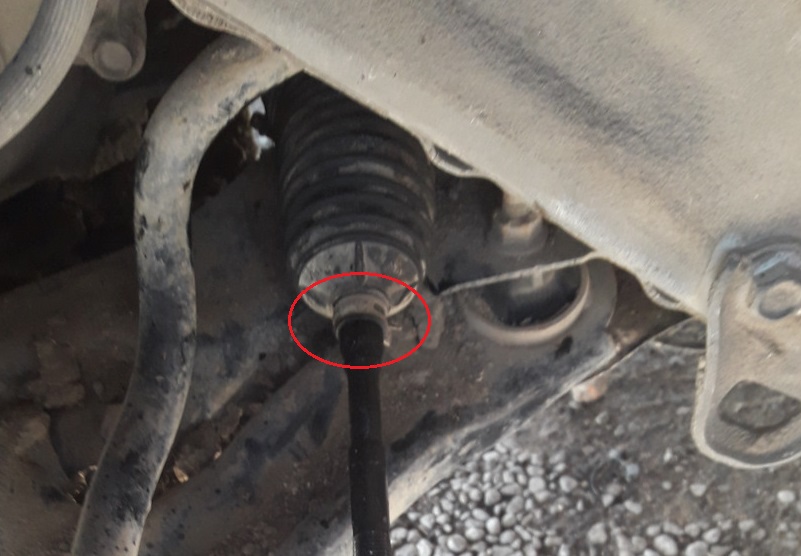

2. Перекусите бокорезами замок внутреннего хомута пыльника рулевой тяги Ниссан Х-Трейл.

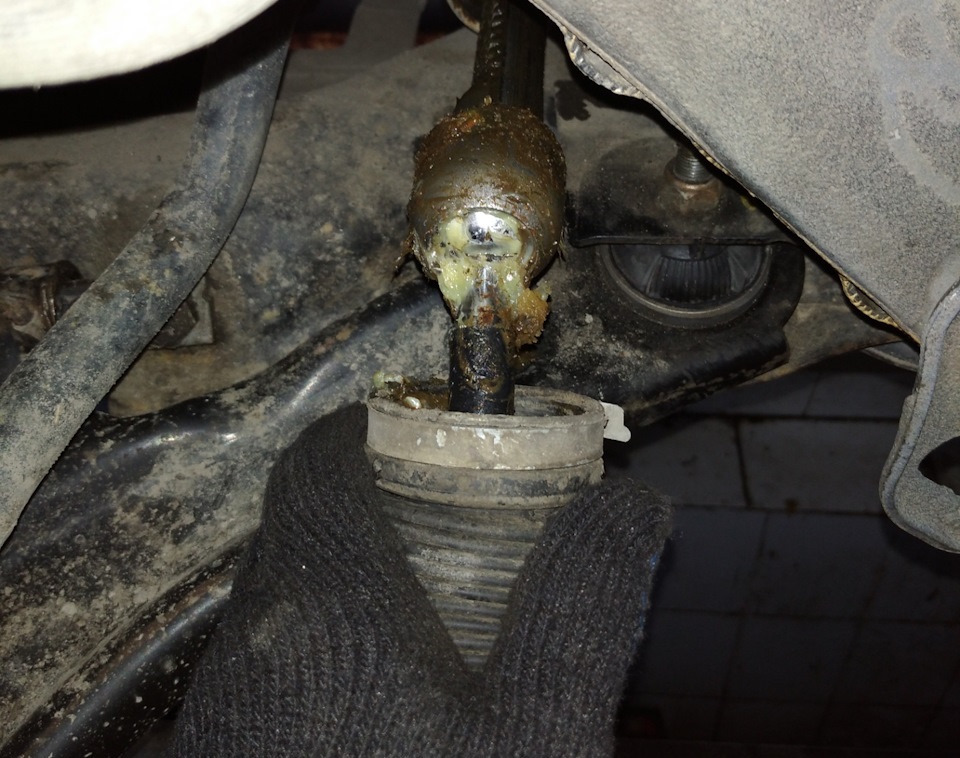

3. Потяните пыльник на себя и снимите его с рулевой тяги.

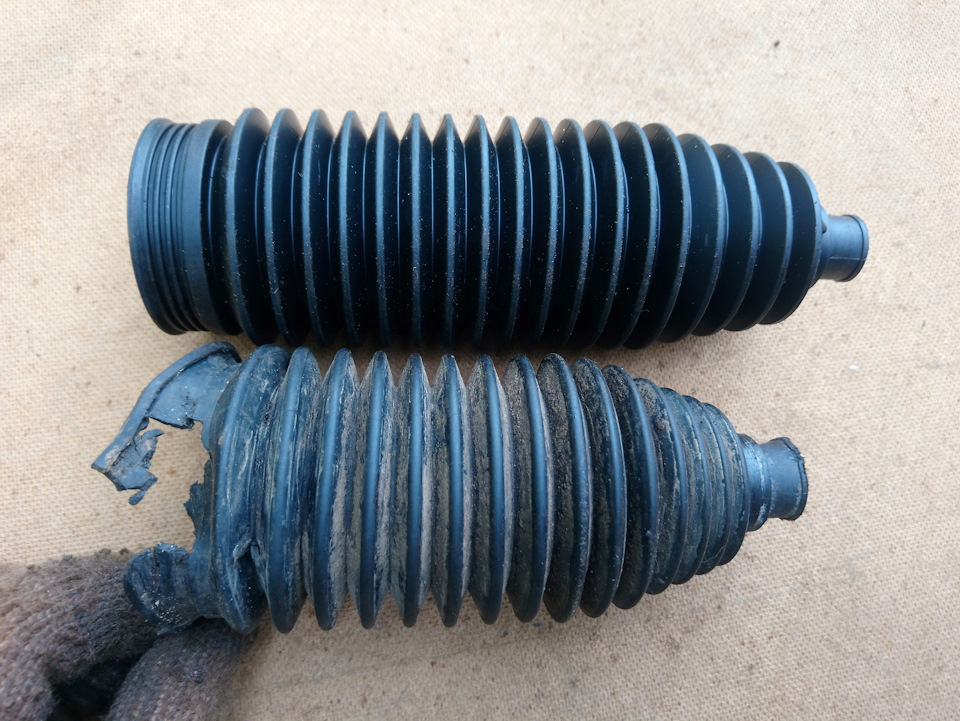

4. Проверьте состояние пыльника. Если на нем обнаружены трещины, замените пыльник рулевой тяги Ниссан Х-Трейл на новый.

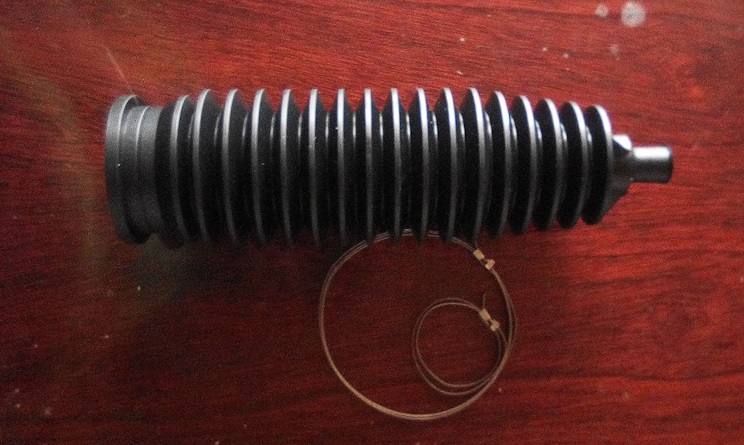

5. Замените на новые крепежные хомуты пыльника.

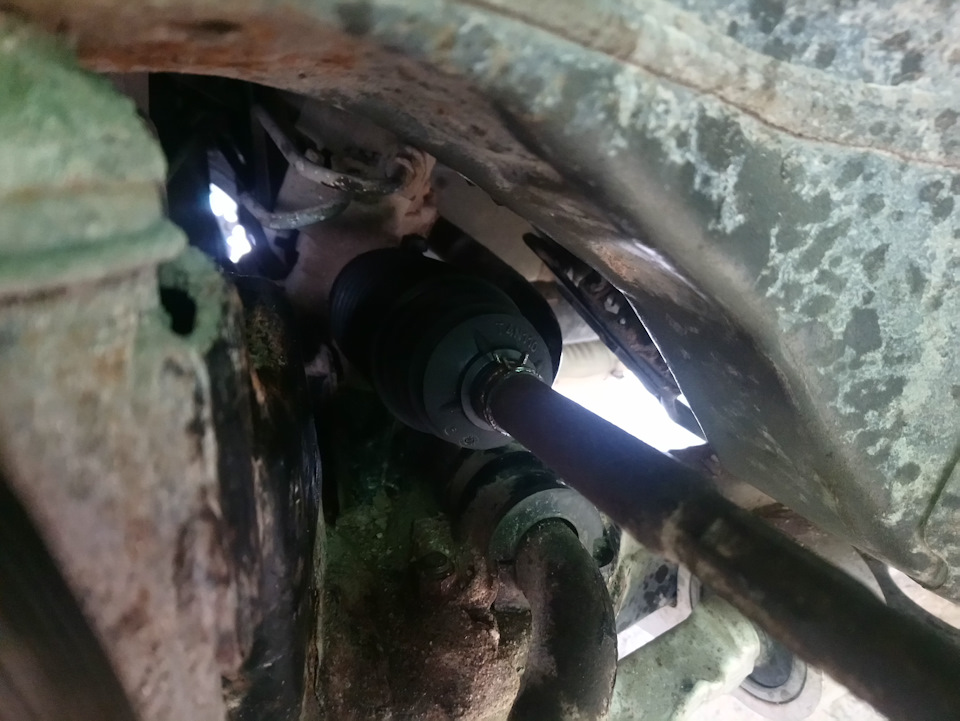

6. Установите новый пыльник рулевой тяги на Ниссан Х-Трейл и зафиксируйте его хомутами.
7. Наверните наконечник на рулевую тягу.
8. Соберите детали рулевой тяги так, чтобы расстояние от центра шарнира до начала шестигранного участка рулевой тяги получилось таким же, как и со старым снятым наконечником тяги.
9. При необходимости, замените пыльник рулевой тяги Ниссан Х-Трейл и на другой стороне автомобиля.
10. Проверьте и отрегулируйте углы установки колес на станции технического обслуживания.
