Замена тормозных колодок тормозных механизмов задних колес Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 14 мм
  • Гаечный ключ рожковый 17 мм
  • Отвертка плоская большая
  • Крестовая отвертка средняя
  • Отвертка ударная крестовая
  • Молоток большой
  • Домкрат винтовой
  • Опорные стойки
  • Упоры под колеса «башмаки»
  • Плоскогубцы
  • Щетка металлическая
  • Инструмент для утапливания поршней

Детали и расходники:

  • Тормозные колодки задних колес
  • Защитные чехлы направляющих пальцев
  • Переднее и задние тормозные колодки задних колес
  • Брусок
  • Тормозная жидкость
  • Гайка

Примечание:

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска (барабана) тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

ПРЕДУПРЕЖДЕНИЕ:

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Дисковый тормозной механизм.

1. Установите противооткатные упоры («башмаки») под передние колеса.

Установите противооткатные упоры («башмаки») под передние колеса на автомобиле Hyundai Solaris

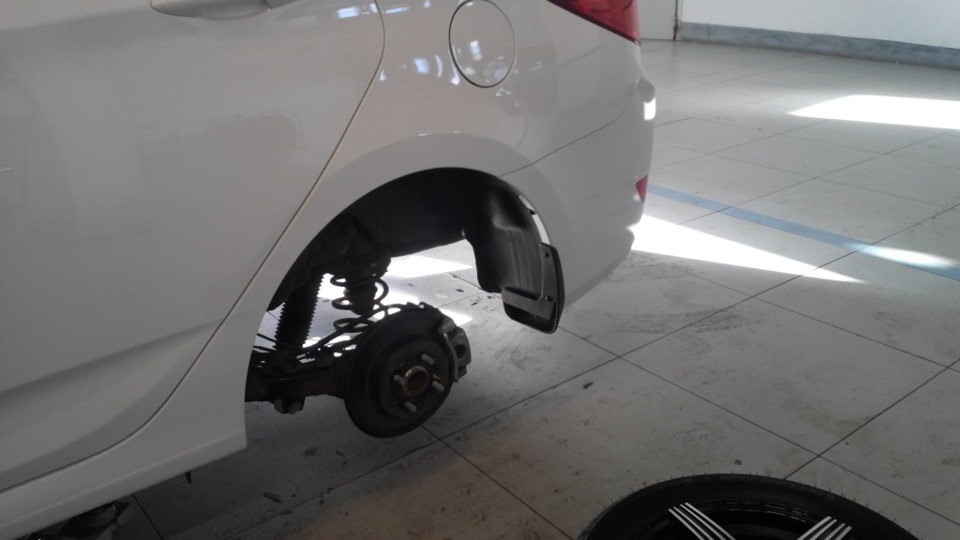

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

Снимите колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

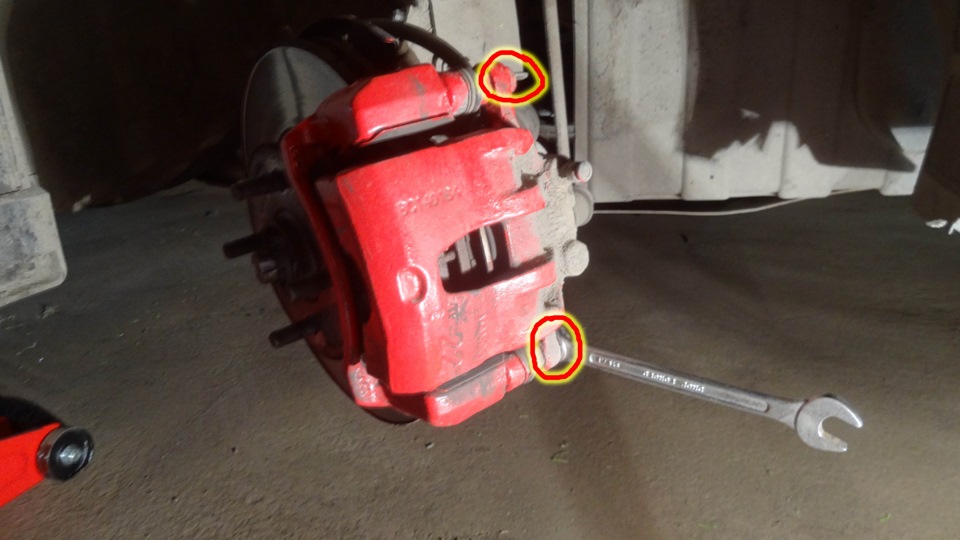

3. Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17», и отведите суппорт в сторону стараясь не повредить тормозной шланг и трос стояночного тормоза.

Отворачиваем нижний болт крепления суппорта к направляющему пальцу на автомобиле Hyundai Solaris

Примечание:

Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

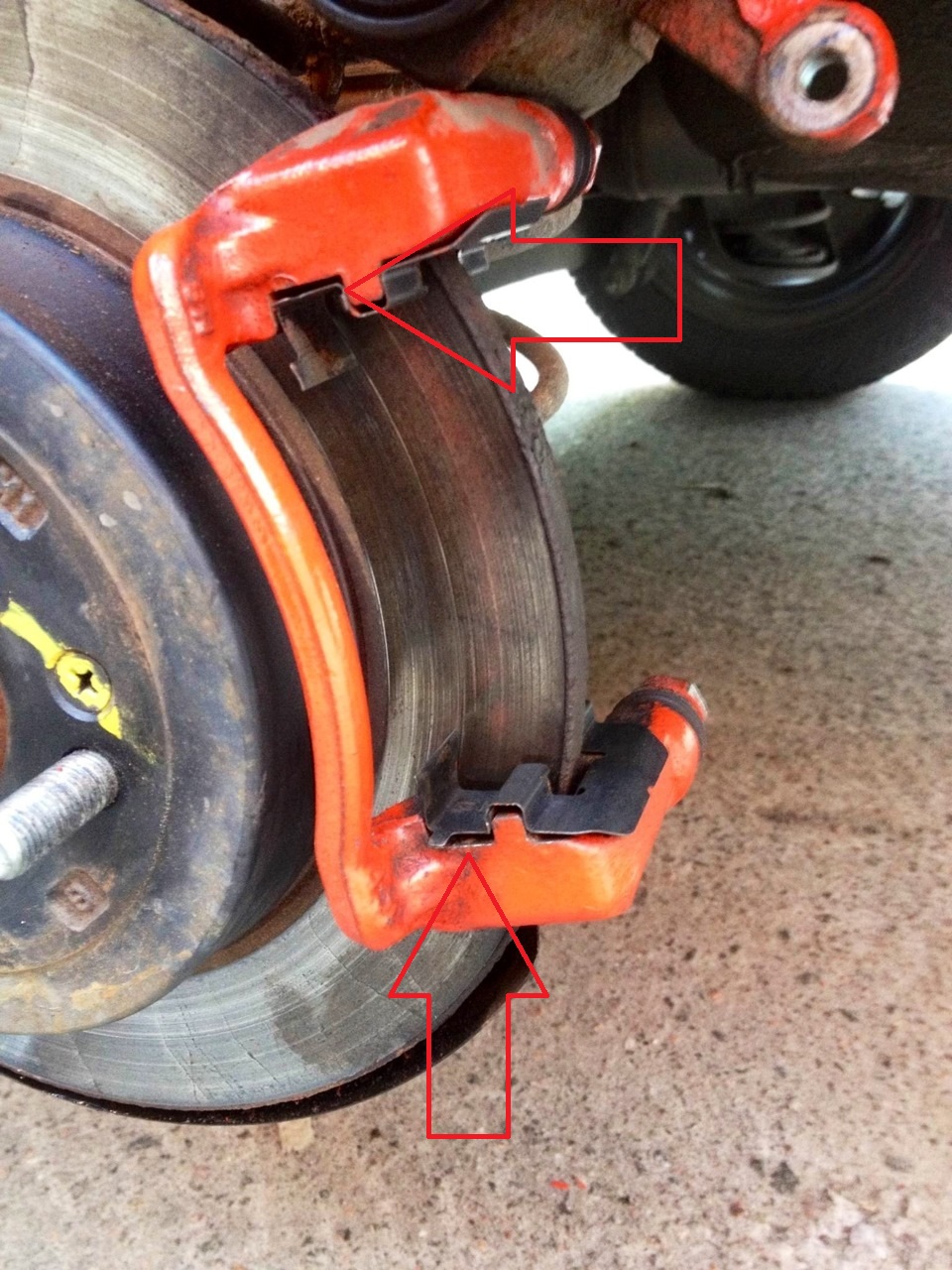

4. Отвёрткой сдвигаем наружную и внутреннюю тормозную колодку по направляющим пластинам, и снимаем их.

Отвёрткой сдвигаем наружную и внутреннюю тормозную колодку по направляющим пластинам на автомобиле Hyundai Solaris

5. Вставляем отвёртку в зазор между направляющей колодок и пластиной, и, отжав пластину и снимаем её с направляющей колодок.

Вставляем отвёртку в зазор между направляющей колодок и пластиной и снимаем её с направляющей колодок на автомобиле Hyundai Solaris

6. Если требуется заменить защитный чехол направляющего пальца, вынимаем верхний и нижний направляющий палец из отверстия направляющей колодок, и снимаем защитный чехол из отверстия направляющего пальца.

Вынимаем нижний и верхний направляющие пальцы из отверстия направляющей колодок на автомобиле Hyundai Solaris

Примечание:

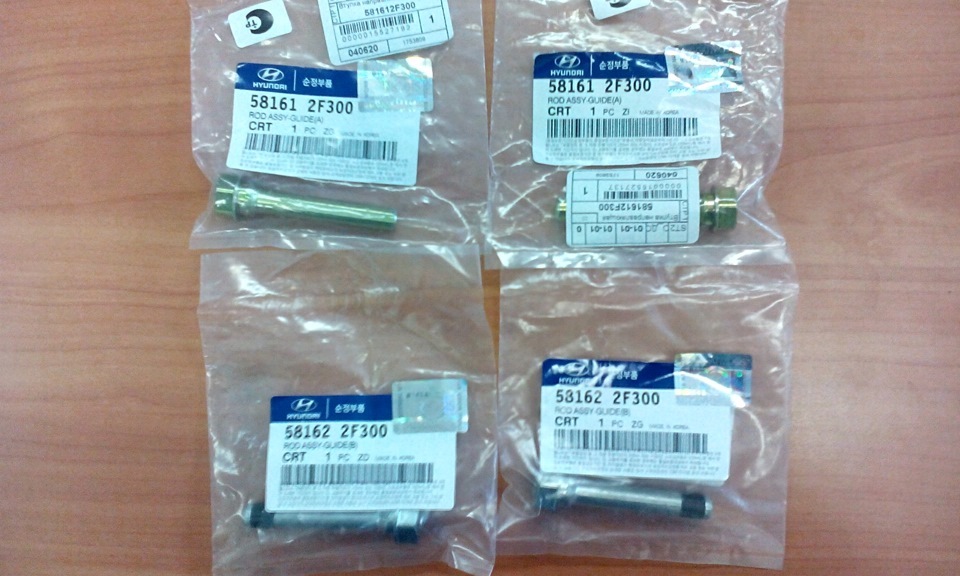

Верхний и нижний направляющие пальцы отличаются один от другого.
Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний – желтого цвета, нижний – серебристого.

Верхний и нижний направляющие пальцы отличаются один от другого на автомобиле Hyundai Solaris

7. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра, что бы это сделать, есть два способа.

Первый способ.

Примечание:

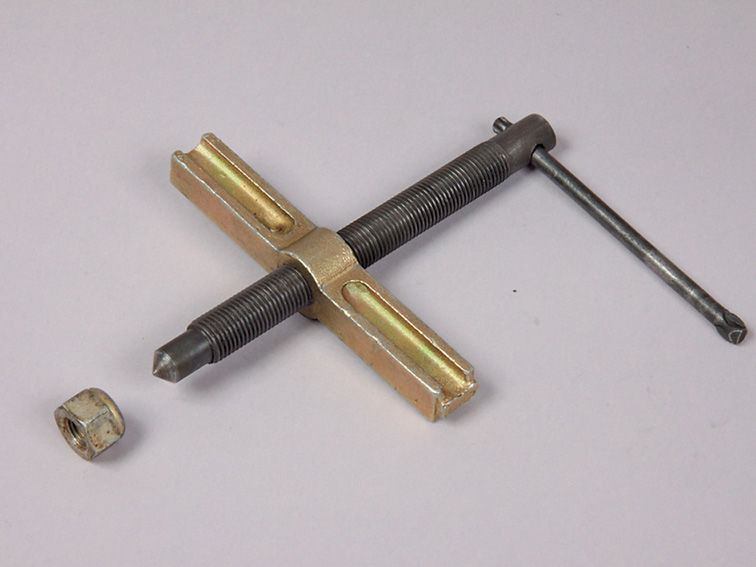

Можно использовать винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.

Инструмент для утапливания поршня на автомобиле Hyundai Solaris

Инструмент для утапливания поршня.​

8. Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта, и подкладываем гайку под конец винта, вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.

Второй способ.

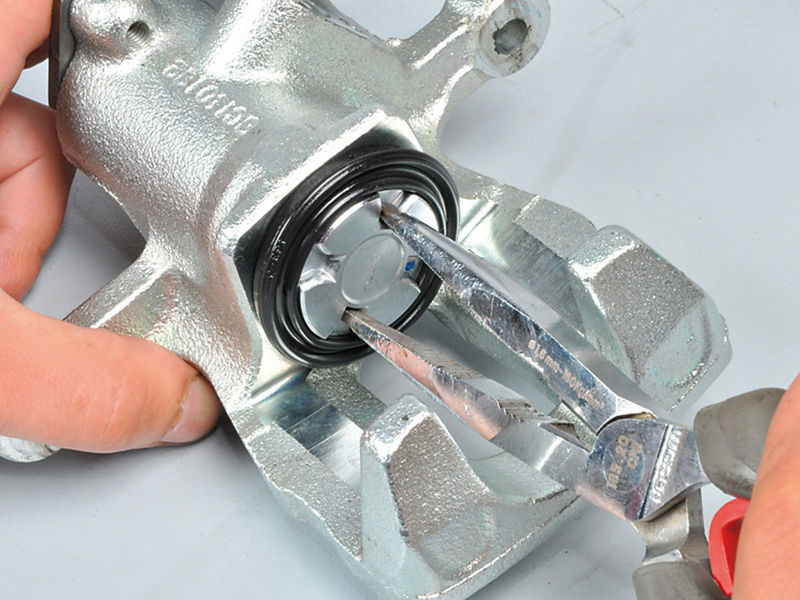

9. Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.

Вставляем пассатижи в гнезда поршня и поворачиваем его на автомобиле Hyundai Solaris

10. Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок.

Примечание:

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.

11. Устанавливаем новые тормозные колодки и крепим суппорт.

Примечание:

Аналогично заменяем тормозные колодки на правом заднем колесе.

После замены колодок на обоих задних колесах, несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Барабанный тормозной механизм.

Примечание:

Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).​

1. Крестообразной отвёрткой отворачиваем винт крепления тормозного барабана, и снимаем тормозной барабан.

Отворачиваем винт крепления тормозного барабана на автомобиле Hyundai Solaris

Примечание:

В случае затруднения при отворачивании винта можно воспользоваться ударной отвёрткой. Можно снять тормозной барабан, равномерно поворачивая его и нанося удары молотком через деревянный брусок по торцу барабана.

ПРЕДУПРЕЖДЕНИЕ:

Не нажимайте педаль тормоза после снятия тормозного барабана, т.к. поршни могут полностью выйти из цилиндра.

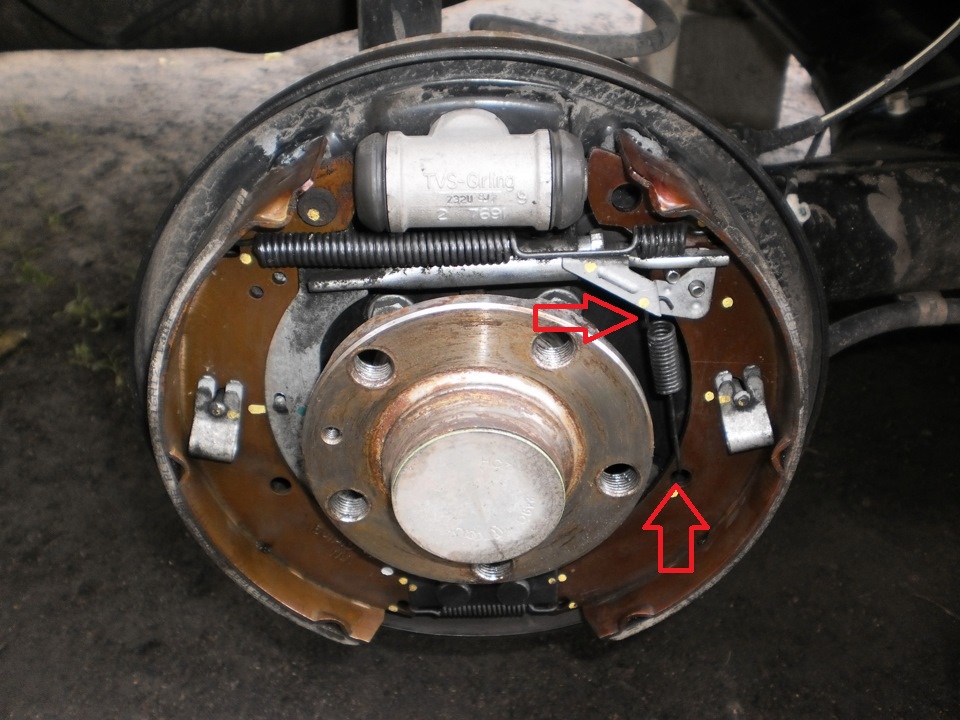

2. Очищаем от грязи все детали тормозного механизма, и поддев отвёрткой, отсоединяем от колодки пружину регулировочного рычага, и снимаем пружину.

Поддев отвёрткой, отсоединяем от колодки пружину регулировочного рычага на автомобиле Hyundai Solaris

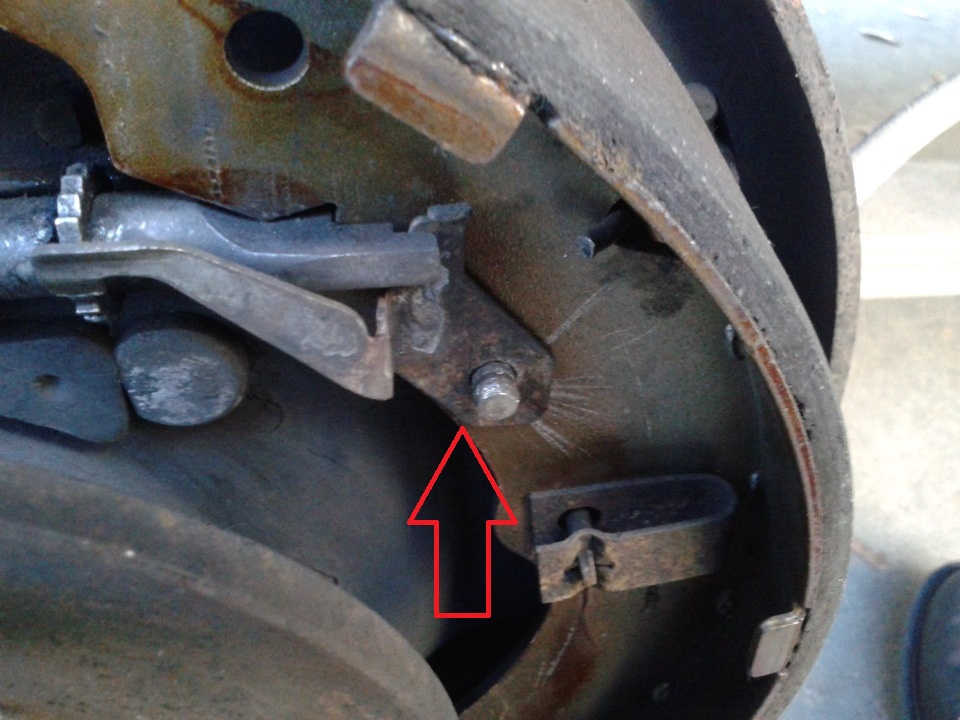

3. Снимаем регулировочный рычаг.

Снимаем регулировочный рычаг на автомобиле Hyundai Solaris

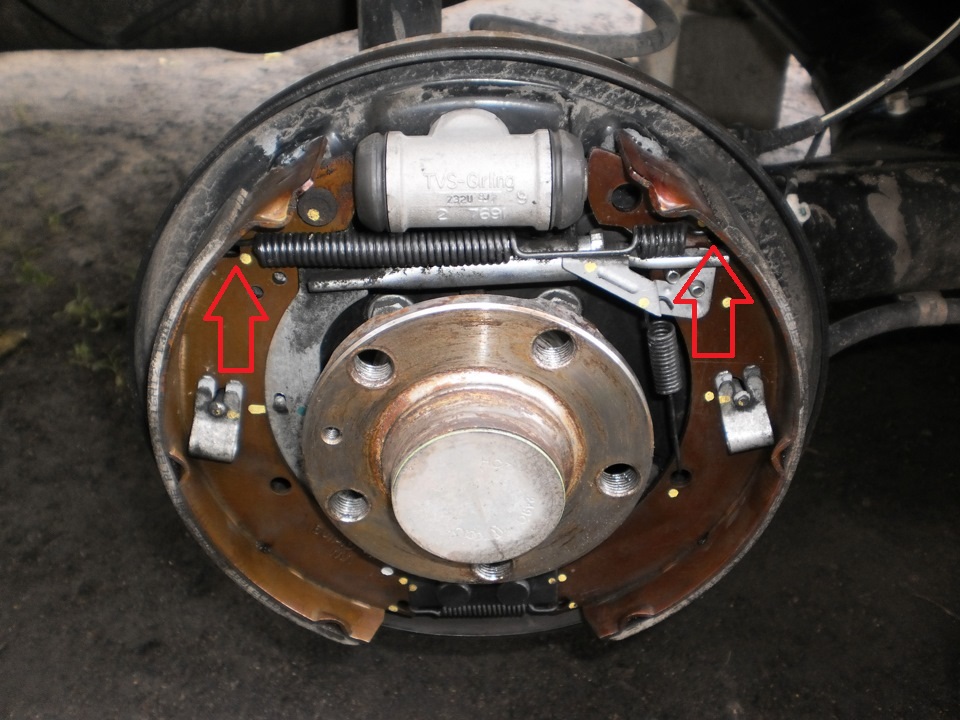

4. Поддев отвёрткой снимаем верхнюю стяжную пружину.

Снимаем верхнюю стяжную пружину на автомобиле Hyundai Solaris

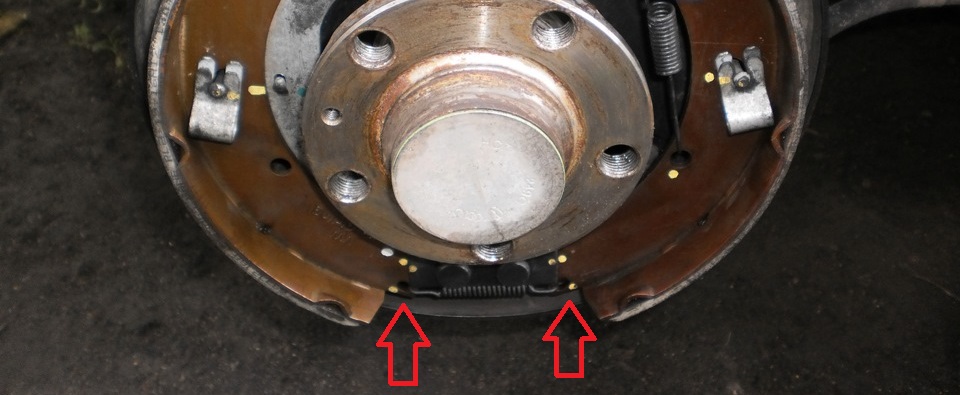

5. Аналогично снимаем нижнюю стяжную пружину.

Снимаем нижнюю стяжную пружину на автомобиле Hyundai Solaris

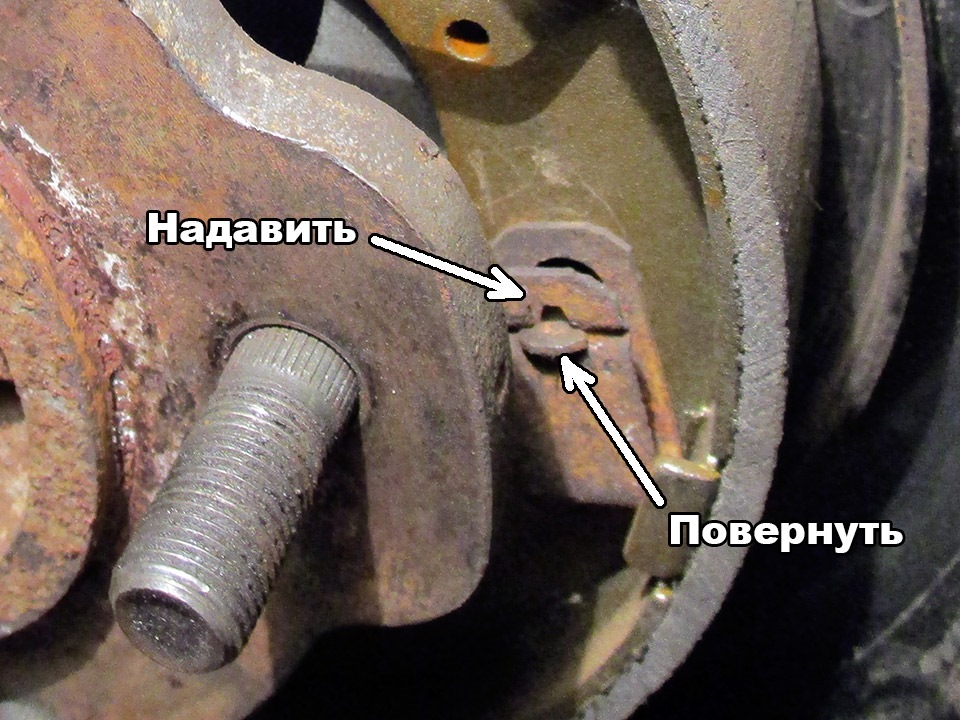

6. Придерживая опорную стойку передней колодки с обратной стороны тормозного щита, пассатижами нажимаем на скобу и поворачиваем стойку за хвостовик до его совмещения с прорезью в скобе, и снимаем скобу и опорную стойку.

Пассатижами нажимаем на скобу и поворачиваем стойку за хвостовик до его совмещения с прорезью в скобе на автомобиле Hyundai Solaris

7. Снимаем переднюю тормозную колодку.

Снимаем переднюю тормозную колодку на автомобиле Hyundai Solaris

8. Снимаем распорную планку (для наглядности показано на снятой ступице).

Снимаем распорную планку на автомобиле Hyundai Solaris

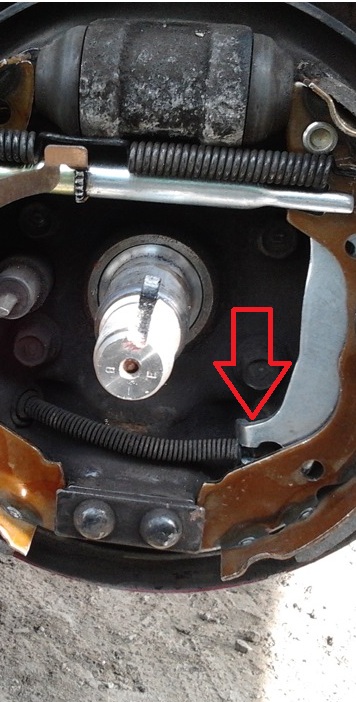

9. Снимаем с тормозного щита заднюю колодку так же, как переднюю, и отсоединяем наконечник троса от рычага привода стояночного тормоза (для наглядности показано на снятой ступице).

Отсоединяем наконечник троса от рычага привода стояночного тормоза на автомобиле Hyundai Solaris

10. Устанавливаем новые колодки в обратной последовательности.

11. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

При установке тормозного барабана следует обратить внимание на совпадение резьбового отверстия в ступице под крепежный винт барабана и соответствующего отверстия в барабане.

После замены колодок несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
