Замена уплотнительных колец кронштейна масляного фильтра Chevrolet Niva

Инструменты:

• Торцовый вороток
• Головка для торцового воротка на 13

Детали и расходники:

• Малое кольцо прямоугольного сечения
• Большое кольцо круглого сечения
• Моторное масло

Снимаем насос гидроусилителя руля, как показано здесь, не отсоединяя от него шланги подвода и отвода жидкости. Подвязываем насос к кронштейну поперечины передней подвески. Снимаем масляный фильтр, как описано здесь, но масло не сливаем с мотора.

Для наглядности работу показываем на демонтированном двигателе.

1. Головкой «на 13» отворачиваем три болта крепления кронштейна масляного фильтра к блоку цилиндров.

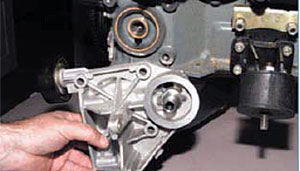

2. Снимаем кронштейн с опорным роликом ремня привода вспомогательных агрегатов.

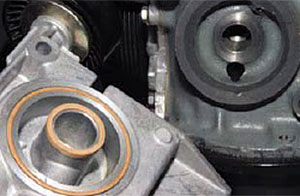

Соединение фланцев блока цилиндров и кронштейна уплотнено двумя резиновыми кольцами.

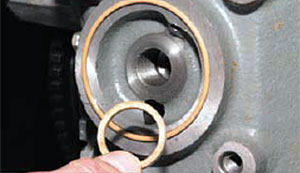

3. Снимаем малое кольцо прямоугольного сечения.

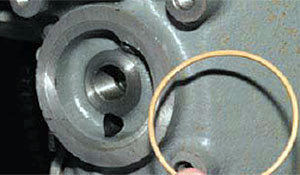

4. Снимаем большое кольцо круглого сечения.

5. Перед установкой кронштейна надеваем малое кольцо на поясок патрубка, а большое кольцо вставляем в проточку фланца кронштейна.

6. Наносим на поверхности колец тонкий слой моторного масла. Сборку проводим в обратной последовательности.
